如何使用LayOut制作更好的图纸

Hi,大家好我是少校-LA,我在“SketchUp自学“为您带来最新的SketchUp动态。本文非我本人原创!Maak(nog)betere tekeningen遇见了LayOut。

SketchUp比3D建模还要多。但你知道吗,对吧?

为了向客户,规划委员会,承包商 – 无论是谁 – 展示工作,我们仍然使用2D图纸来传达设计和细节。这很清楚。如果您阅读此文章,您已经看到LayOut是将SketchUp模型转换为图表,绘图,CD集,演示文稿甚至只是缩放版画的最有效方式。

如何使用LayOut制作更好的图纸

▲我们不得不说…如果你没有使用LayOut,你就错过了!页面由Dan Tyree提供

SketchUp Pro和LayOut设计在一起,可以帮助您制作非凡的绘图。那么为什么不采取下一步并学习LayOut?我们认为你应该。

当然,欢迎您下载SketchUp Pro 2019试试LayOut。但如果您已经在LayOut工作,我们邀请您继续阅读并学习如何制作更好的图纸。

创建模型比例

SketchUp模型不是LayOut中唯一具有比例的实体。LayOut用于在2D中绘制比例的工具。从头开始绘制细节或在SketchUp模型上添加缩放的线条 – 直接在LayOut中。您必须回到SketchUp创建2D绘图或眼球虚线位置以显示架空柜的日子已经一去不复返了。

创建模型比例后,您可以随意重新设置比例; 你的工作将根据需要调整大小。正如您所期望的那样,LayOut的Dimension工具完全支持您的比例图纸。

如何使用LayOut制作更好的图纸

▲使用可以按比例绘制(和尺寸)的线条对SketchUp视口进行补充或绘制草图。

对于你绘制的所有方式……

绘制启发式是我们的工作。LayOut的工具集使绘图细节更容易。以下是我们最喜欢的三个:

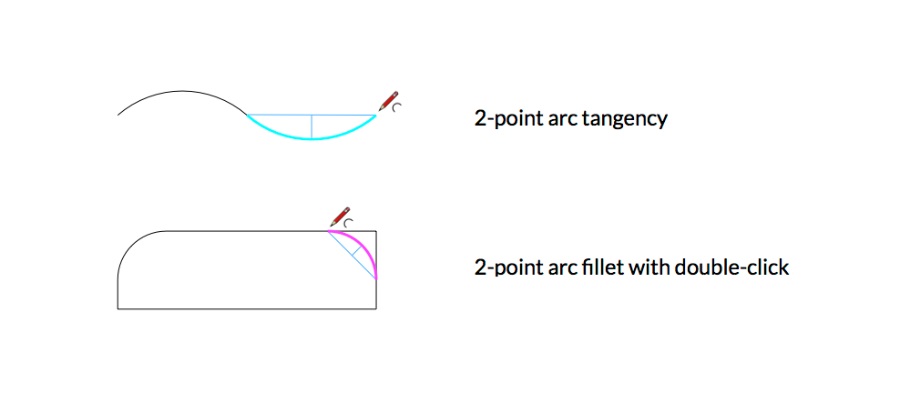

使用2点弧工具查找切线推断。您还可以使用它来创建具有指定半径的倒角和圆角。

如何使用LayOut制作更好的图纸

编辑线条时,您可以在选择中添加和减去实体时选择多个线段和点。

如何使用LayOut制作更好的图纸

在绘图时,不希望LayOut自动将新线段与现有线段连接在一起吗?有一个右键菜单项可以关闭它。

如何使用LayOut制作更好的图纸

组编辑和实体锁定

为了支持比例模型图形,在LayOut中编辑分组实体的工作方式与在SketchUp中的工作方式相同。这意味着更容易修改分组实体,因此,更容易保持文档井井有条。奖励:您还可以在编辑组时控制“文档的其余部分”可见性。

与组编辑类似,锁定实体是组织和导航项目(模型和文档)的基础。除了锁定图层,您还可以轻松锁定单个LayOut实体,以减少意外选择 – 就像在SketchUp中一样。

绘制到.000001“

精确尺寸是任何绘图集的明显要求。LayOut显示尺寸与SketchUp可以精确模型一样:高达0.000001。

巧合的是,这种精确度还允许您在不同的SketchUp视口中进行尺寸标注,以便创建像这样的优秀剖面细节……

如何使用LayOut制作更好的图纸

最后,我们了解并非每个人都在LayOut中工作。您的同事可能会使用其他CAD应用程序 您可以使用其他CAD应用程序。所以我们向LayOut引入了DWG / DXF导入器。您可以从同事和您自己的现有CAD内容(标题栏,块,页面和几何图形)导入文件,所有这些都符合LayOut纸张尺寸。

因为无论你是在SketchUp内外工作,LayOut都可以帮助你制作出色的图画。
