M Moser Associates(穆氏)的可构建模型

本文章采访了M Moser Associates的组织发展部主任Jason Li,以及虚拟设计和施工如何补充综合项目设计和交付方法……

在过去的十五年里,M Moser是一家全球AEC公司,在工作场所设计和建筑方面拥有广泛的业绩,使用SketchUp和LayOut不仅用于设计和概念化,而且在整个项目交付过程中作为重要的沟通工具。

什么术语“VDC”对M Moser意味着什么?

Charles:它是虚拟设计和构建,我们的意思是完全可构建的3D建模工作流程,使任何利益相关者都能够理解和参与项目。我们可以创建一个有效的虚拟环境,无论培训或经验如何,都能让所有项目参与者都清楚。视觉参考不是依赖于高度编码或平面和反汇编的抽象文档集,而是通用的。桌子看起来像桌子; 墙看起来像墙。您不需要建筑文档的专家解释器,以便充分理解和协作。

M Moser倾向于尽可能多地承担项目的责任。最好的情况是我们是设计师,工程师,购买者和承包商。如果您愿意,可交付成果就是已完成的项目。在我们遍布全球的所有办事处,我们使用虚拟设计和构造,需要让每个人都相互理解。我们在建筑方面拥有一系列文化,理解和背景。我们希望人们通过在到达网站之前在SketchUp中构建项目来有意义地参与并充分利用彼此的贡献和专业知识。VDC是一种沟通工具,可以让每个人都走上正确的道路。

您关注哪些类型的项目作为企业?

查尔斯:我们设计和建造工作场所。不仅有公司办公室,还有公司校园,实验室,私立医院,私立教育机构和各种类型的工作场所。你说出来,我们已经做到了。

使用像SketchUp这样的灵活工具也非常重要,因为这些类型的项目可能会不断变化。对于更传统的建筑项目,您必须在施工前将事情做好,原因很多,例如许可,结构计算和订购材料。但是工作场所,即使是非常大的工作场所,也可以保持设计流畅。即使房屋的大小也可能发生很大变化。部门可以四处走动。合并和收购可能会改变办公室的整体格局。SketchUp的灵活性使整个团队(包括客户,专家和承包商)能够跟上。

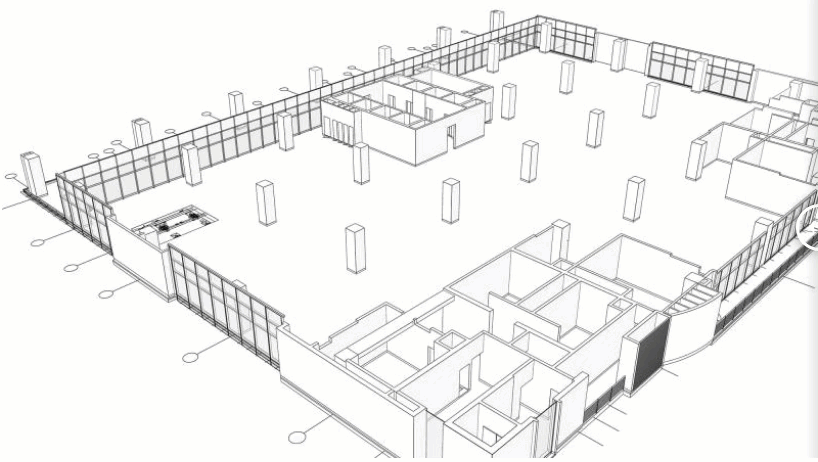

▲虚拟建筑开始变得有形。

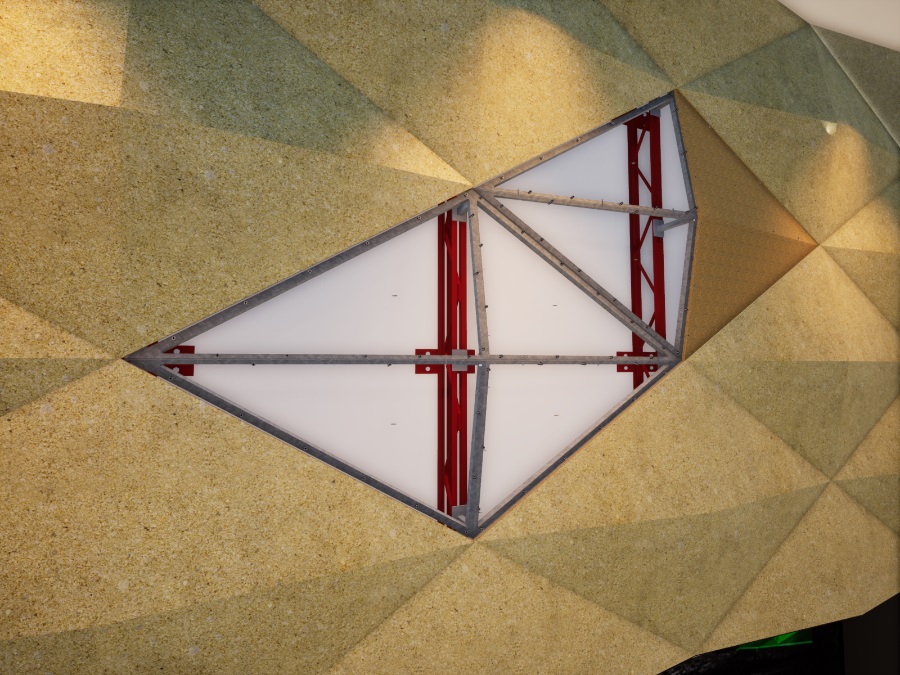

▲渲染; 不仅仅是一个漂亮的外观,工程可以同样引人注目。

您的经营方式有什么独特之处?

查尔斯:从某些方面来说,我们有点可怕。我们对变革持激进态度,并不断改进我们对建筑信息的思考方式。许多公司沉浸在更传统的文档中,我们试图将建筑信息的任何记录作为真实协作和3D工作的副产品。

我们不希望向之前从未见过的人发送大量文件,并说:“去看看,然后以价格回复我们。” 我们宁愿从一开始就参与其中。这意味着,所有行业,承包商,供应商和客户在3D中一起工作,从概念到完成。

我们正试图撼动许多人不想改变的树。杰森和我有很多关于人们如何难以置信地改变并且不想考虑替代方案的战争故事。我们已经分解了许多假设,例如“你不能使用SketchUp将官方文件发送给政府”或“它不够准确”或“我们不能与使用其他程序的顾问合作”。这些论点已经融化并被淘汰。

Jason:M Moser在行业中被认为是非常独特的,因为我们的重点不仅仅是设计。我们必须考虑承包商和建筑。对于许多公司来说,他们的角色在他们交出设计和完成文件时结束,而我们交换完整的结果。除此之外,我们的角色有时会继续运营和维护。

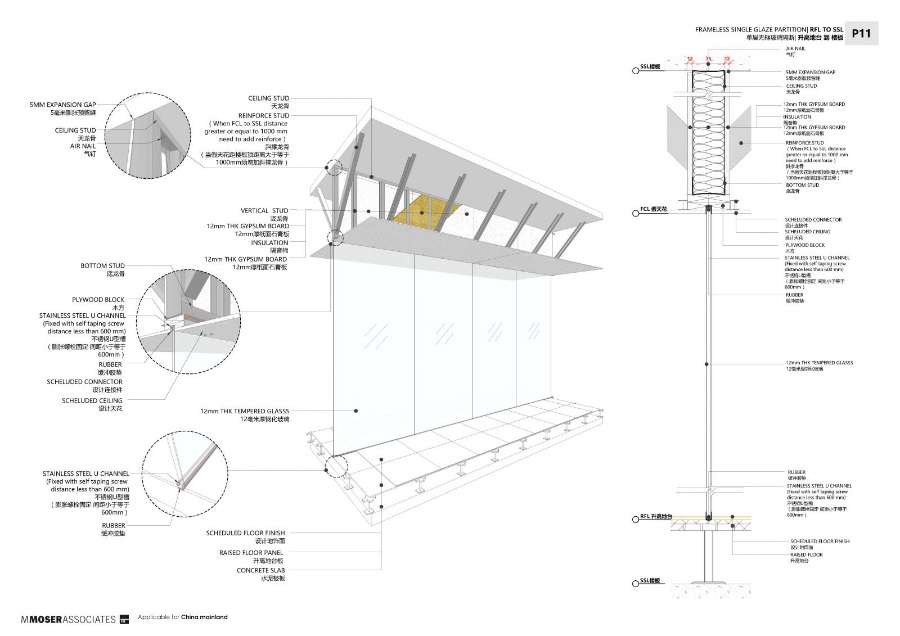

▲LayOut的施工细节可以模仿一个地区的所有项目。

您的设计师负责生产可构造的模型。他们可以在第一次通过吗?

查尔斯:并非每个设计师都有真正理解建筑的经验。他们倾向于绘制设计意图,然后他们必须与他人合作以发现可能的事情。

举个例子,就在最近我们有一个团队正在讨论错综复杂的接待柜台。房间里的承包商指出:“如果桌子缩短了4英寸,我们可以使用现成的部件,而不必制造任何定制件。” 设计师做出了正确的改变,理性化它不会真正影响整体外观,但显着降低了成本和交付周期。像这样的成千上万的协作讨论不断发生,其中许多在2D中是不可能的。

杰森:我们每天都在合作; 它不像我工作的工厂那样传递给别人,或者“这是一堆图纸,你去做。”项目通过讨论和头脑风暴来实现。人们有不同的背景,这样我们才能真正做到避免误解设计师的意图。

人们总是会有不同的意见,所以它总是按计划进行吗?

查尔斯:你在我们的会议中看到的将是来自不同职业的一群人,看着一个在大屏幕上旋转的模型。领导会议的人没有得到所有答案,他们是“首席提问者”。团队一起回答问题,标记实时模型并拍摄屏幕截图。他们谈论需要改变什么,有时甚至可以即时进行这些改变。这是一项团队活动。

成功的概念主要来自客户,但通常有多种意见。有人可能会说,“我想确保我有正确数量的会议室;” 另一个人说,“我想确保我们按时完工;” 另外,“我想确保我的老板来自海外很开心”,等等。这些目标融合在一起,形成了一个成功项目的定义。

Jason:我们使用VDC作为一种方法,以确保设计师,工程师,专业人士,专家和客户能够在平等的平台上进行通信。我们的目标是每个人都了解项目目标以取得成果。

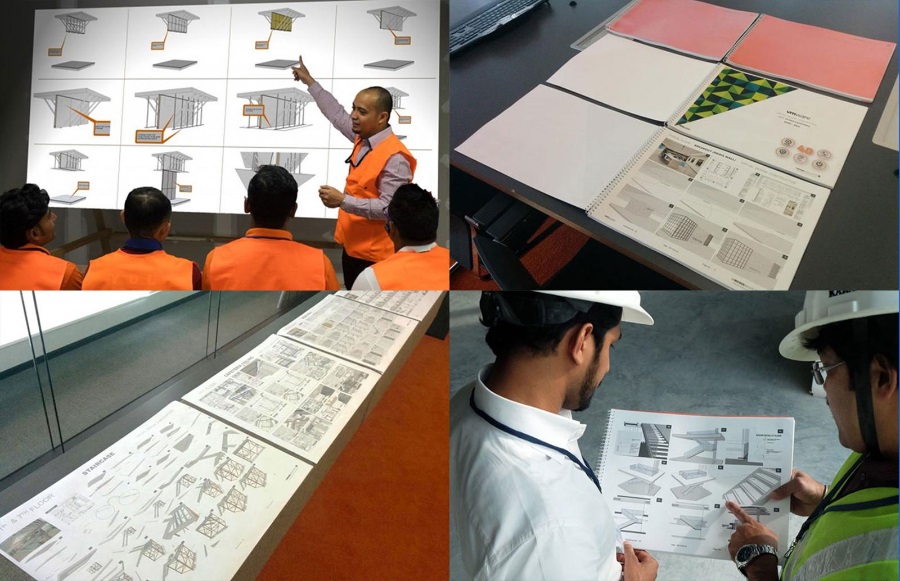

▲整个项目的协作使得交付顺利进行。

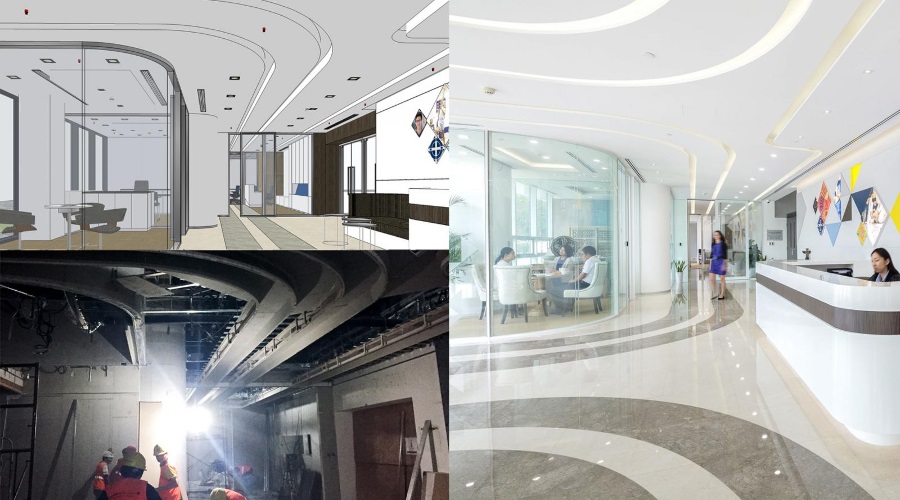

▲建造之前,期间和之后的光滑接待区。

构建可构建的3D模型看起来是一项耗时的工作。它比看起来更有效吗?

Charles:很多人会说你可以比在SketchUp中更快或更容易地在AutoCAD中做一些事情。我们发现如果你聪明地使用它就不是这种情况。通常对时间效率的理解是错误的。将项目交给一对夫妇或绘图员,他们可能花费数百小时做图纸,而不是花时间去理解施工。然后,高级利益相关者必须浏览图纸的每一页以检查它们,应用所需的20年经验来有效地解读它。然后是透视。展示台可以花费过多的时间来设置漂亮但只有有限数量的渲染。所有这些时间真的加起来。

杰森:VDC强迫正在做图纸的人思考他们正在建造的东西,他们不能只画线。使用我们的方法,建模者在SketchUp中创建所有内容。

然后他们将模型拆分为LayOut中的不同视口,以便在某些东西不起作用的情况下立即查看。关键的区别在于,任何更改都会立即在整个集合中回显。每个人的工作都更快更容易。整个工作流程都是压缩的,每个人一目了然都更加明显。错误很明显,“哦,看,这堵墙不能正确地满足竖框。” 我们可以看到可构建性在哪里是正确的以及它在哪里失败,我们可以及早发现它。花在可视化上的时间也更少。我们可以使用扩展程序在几分钟而不是几小时内从任何位置快速查看视角。

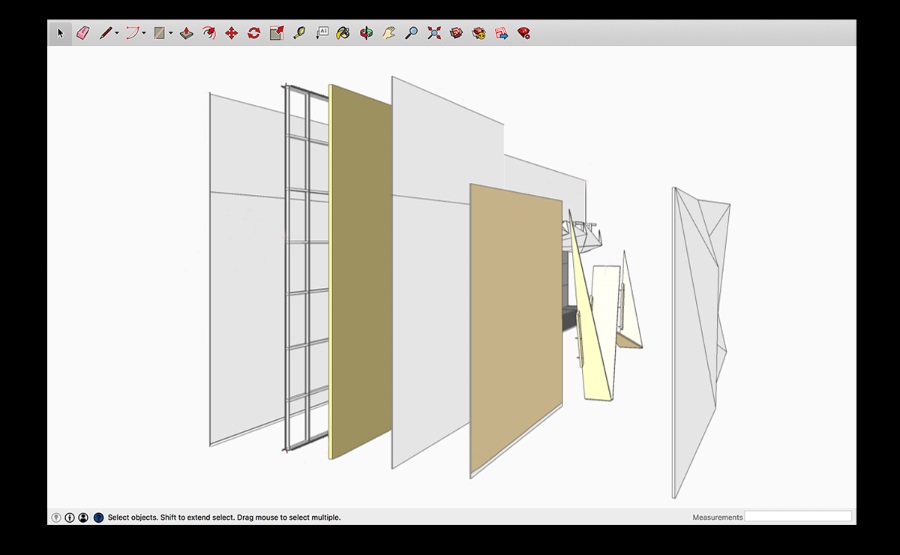

▲在此处发现冲突,距离消除现场问题又近了一步。

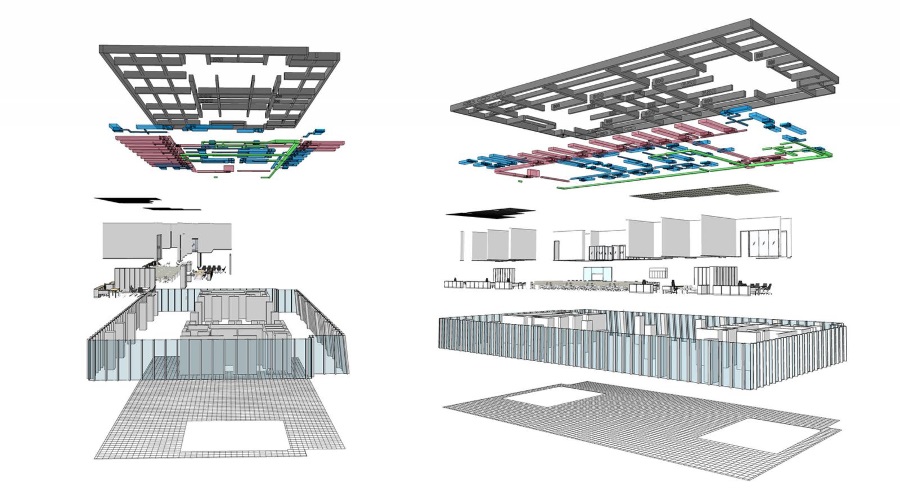

▲通过爆炸式3D飞行动画让每个人都在同一页面上。

通过爆炸式3D飞行动画让每个对象都在同一页面上。

杰森:我们的目标是提供壮观的视觉效果,以帮助传达我们的想法。有一段时间,我们有一个专门用于渲染的可视化专家团队,但它成为了一个瓶颈,因为时间必须通过该软件中训练的少数3D可视化工具进行预订。

我们现在已经建立了尽可能在SketchUp中做的方法,这是最快的方法。没有陡峭的学习曲线。每个人都可以拥有它,每个人都可以使用它来开发具有扩展的华丽渲染。我们不需要这么多专家。在上海和新加坡,我们使用Enscape等渲染器。在印度,我们更倾向于基于CPU的渲染器,包括SU Podium、Thea等。

查尔斯:我们也遇到了第三方绘制视角的问题。设计师会通过自由泳来让事情看起来更好。在这个过程中,他们可能会详细了解内部的外观,但通常会忽略通风口,检修面板,连接线和洒水器,因为他们认为它们很丑陋。更糟糕的是,它们会扩大或缩小物体,给人一种错觉。

通过过渡到VDC方法,我们确保观点始终如一。我们还可以立即提供精美的渲染,因此您可以从不同的角度快速查看事物。在使用其他工作流程创建透视图时会丢失一些灵活性,其中相同的有限视图会一次又一次地更新。

▲渲染; 视觉上令人惊叹的工作场所是一个高效

您的方法是横向区域吗?

Charles:我们开发了我们的方法,因为我们与承包商合作,他们以非常不同的方式接受过培训,并且在某种程度上仍然以这种方式工作。 但是,我们认为VOC的结构方面可以应用于各地。 能够制作虚拟模型非常有价值,并且说:“你确定这是你想要的吗?因为看这里,这可能会更好。”

可构造的模型消除了浪费的资源和材料,并在到达现场之前对细节进行了前所未有的关注。如果您将项目中的所有内容都视为必须组合在一起的独立系统,那么在传统上称为设计开发阶段的内容中需要进行大量协调。我们现在选择称之为集成开发,因为我们基本上将电源,照明,分区和家具系统结合在一起。

集成开发阶段是发生大部分变更并做出决策的地方。记录文件记录了我们在所有这些合作努力中达成的共识。文件现在可能仍然是必要的,但它们记录了所有人已经制定和理解的内容,并且不能用于获得该协议。这是通过高度可构建的模型 – 虚拟构造完成的。

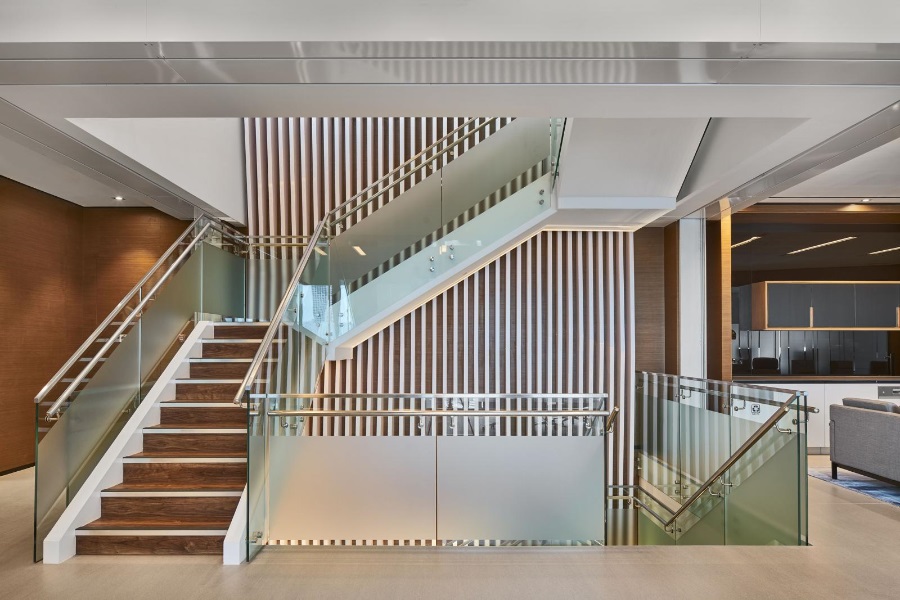

▲照片; 成品,干净清爽的空间,采用天然材料制成。

关于M Moser Associates

M Moser Associates自1981年以来一直专注于工作场所环境的设计和交付,其客户来自企业,私人医疗保健和教育部门。该公司在三大洲的16个办事处拥有900多名员工,为各种规模的物理和数字工作环境提供整体方法。
