Tom Kaneko设计与建筑:SketchUp设计/建造实践

Hi,大家好我是少校-LA,我在“SketchUp自学“为您带来最新的SketchUp动态。Tom Kaneko是一名建筑设计师和SketchUp忍者,专门从事英国定制的住宅改造和扩建。在这次对话中,我们深入研究了他的工作流程以及他如何使用SketchUp在预算紧张的约束下为客户创造价值。对汤姆来说,'SketchUp与客户和承包商一样,设计和沟通的方式是同一个。

告诉我们您作为建筑师的背景以及这会如何影响您的设计方法?

我被这个专业和网站的技术方面所吸引。幸运的是,我在爱丁堡大学有一次非常亲力亲为的实践经验。作为设计师,您必须了解自己的工艺……当您从设计过渡到施工时,尤其是在与建筑商和分包商进行对话时,知识差距就会变得明显。

SketchUp为您带来了什么样的“啊哈!”时刻?

它发生在2011年,当时我正在Jemima’s House工作,这是一个具有雄心壮志和预算紧张的梯形维多利亚式房屋的延伸。

Tom Kaneko设计与建筑:SketchUp设计/建造实践

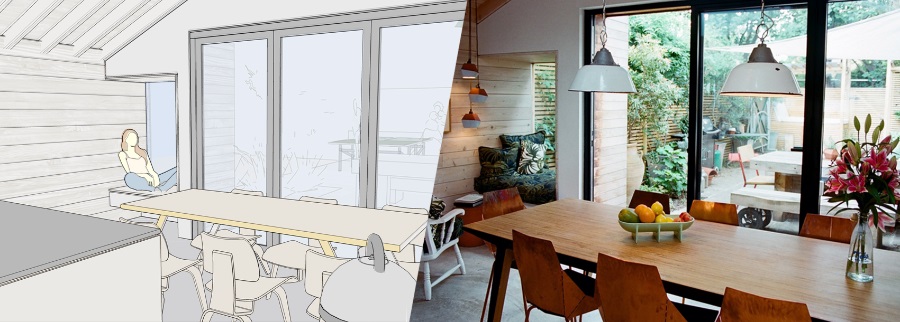

▲SketchUp模型和完成的项目照片显示从用餐区的看法到Jemima的议院,伦敦的庭院里。

为了管理预算,保持我的费用,并仍然为我的客户提供价值,我必须非常有效地利用我的时间。我们希望以经过深思熟虑的方式使用廉价材料创建一个有趣且功能性的空间。这意味着我必须迅速迭代以测试和讨论Jemima的想法。在SketchUp中对概念进行建模有助于在我们的对话中获得极大的好处,因为我可以快速地在3D中传达我的意图并且还可以轻松地反映变化。

对于我专门从事的改造和扩建项目,绝缘厚度等微小细节会影响最终可用的建筑面积。将这些细节清楚地传达给建筑商是非常重要的,这样客户才能获得最大的价值。

在SketchUp中,我创建了我们需要的所有细节图,并在我们到达现场之前虚拟构建整个建筑。通过这样做,我能够发现每一个错误。一旦我看到我可以在SketchUp中从概念设计到构造细节,我就停止将我的部分或细节导出到其他CAD软件。现在我知道我所画的是建造者将拥有的东西。

Tom Kaneko设计与建筑:SketchUp设计/建造实践

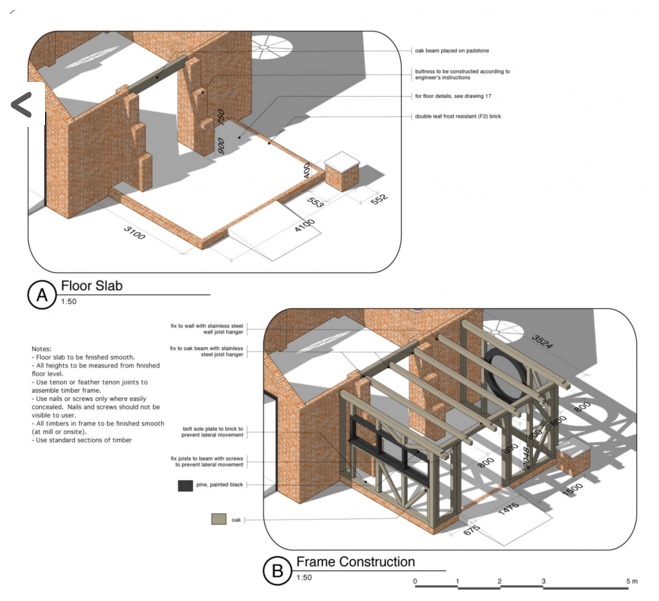

▲3D细节的扩展框架结构。

从概念到施工的平稳过渡对于成功构建至关重要 – 您如何确保这一点以及SketchUp如何支持您的工作流程?

我用手绘草图开始每一个概念。我专注于正确地实现计划的流程,同时在典型的伦敦露台的限制范围内结合客户的要求和愿望。

Tom Kaneko设计与建筑:SketchUp设计/建造实践

▲手绘早期概念计划。

在原理图设计阶段,我对已完成的现有建筑进行了调查,并将其转换为SketchUp模型。就我的模型结构而言,每个楼层都是自己的组件,墙壁和地板是分开的,家具和人员在各个层面上。组织良好的模型使我可以轻松地进行更改或删除元素。我还在SketchUp Pro和LayOut早期设置了所有关键场景和工作表……主要空间的平面图,剖面图,主立面图和透视图。

我所面临的一个典型设计挑战是在内部采用更高的车顶线条来实现极大的空间感,同时考虑到邻居的阴影。在这一点上,测试部分和3D中的想法有助于我得到一个独特的,上下文相应的响应。

Tom Kaneko设计与建筑:SketchUp设计/建造实践

▲早期概念模型显示3D图像和上下文响应屋顶沥青的分段测试。

模型的输出可用于阳光研究,可作为规划申请文件的一部分提交。

Tom Kaneko设计与建筑:SketchUp设计/建造实践

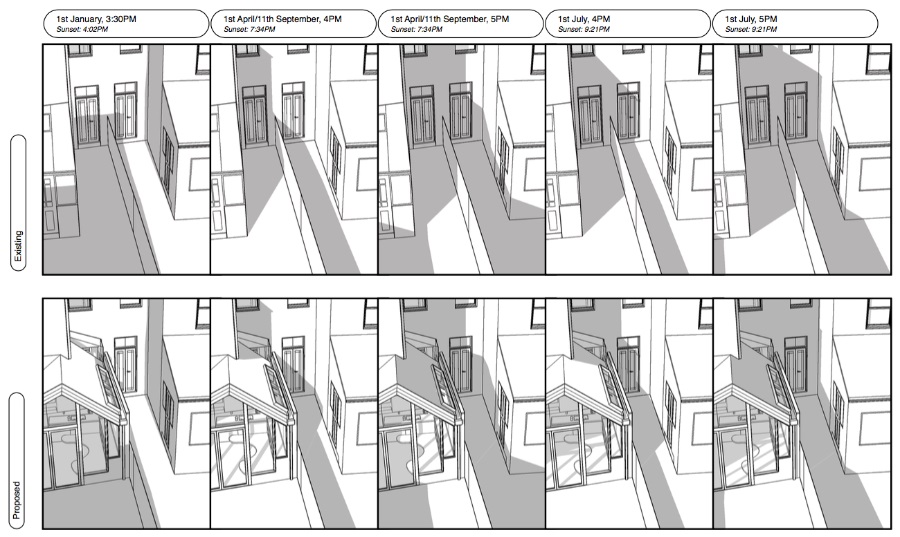

早期的阳光研究显示了环境响应屋顶俯仰的积极影响。建议投下的阴影不会对邻近的建筑产生负面影响。

一旦计划和部分达成一致,我就会创建一个单独的构建模型,以深入了解细节。车顶线中的一些角度意味着我们有非常定制的交叉点,我必须能够清楚地向建筑商传达建筑和设计意图。

Tom Kaneko设计与建筑:SketchUp设计/建造实践

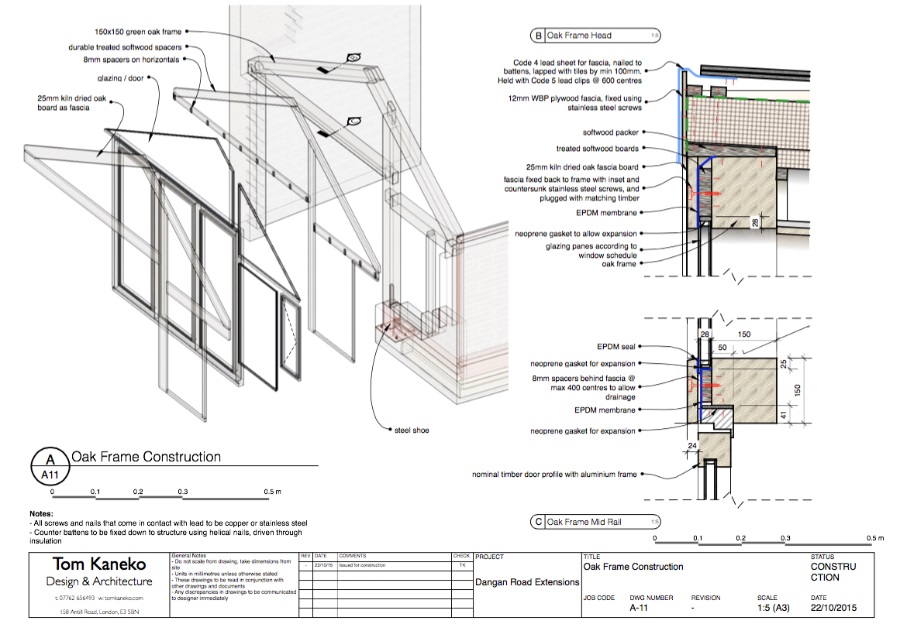

▲在SketchUp的LayOut中创建的施工图纸显示了定制橡木框架端墙的爆炸透视图和关键连接点的细节。

随着设计的进展,我通常会为每个关键阶段创建一个单独的模型。一个简单的原理图模型将有几次迭代……根据我们的飞跃有多大,变化可能需要五分钟或四十分钟。一个很大的好处是我可以使用Skalp for SketchUp快速更新剖面视图,LayOut会自动获取更改。LayOut的最终提案是我用于规划应用程序的。

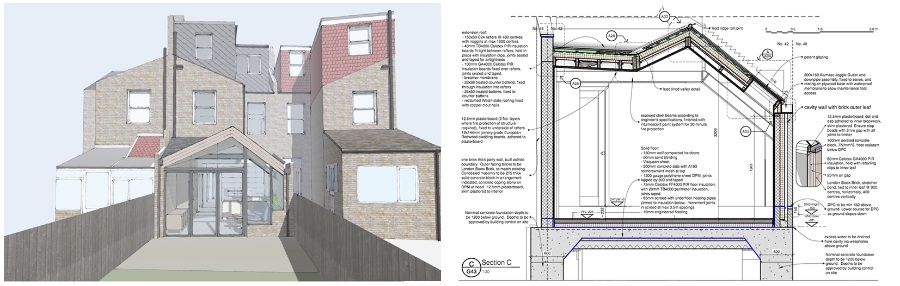

接下来,我创建了一个详细的建筑模型,将我们带到现场。技术建筑模型代替空心墙,表达了墙壁和屋顶的细节。

我发现在3D中显示构建器组件和透视图有助于他们真正落后于设计意图。他们清楚地了解您要实现的目标和原因。根据我的经验,清晰的信息可以在建筑工地上建立良好的关系。以前项目中一些真正经验丰富的建筑商告诉我,LayOut的施工图纸是他们见过的最好的细节!

Tom Kaneko设计与建筑:SketchUp设计/建造实践

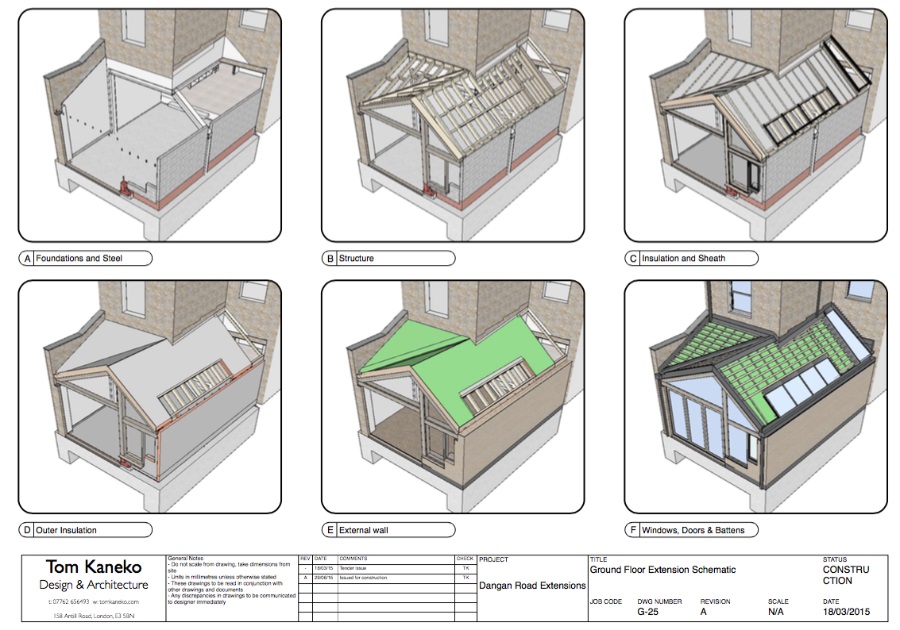

图像显示施工顺序。Tom Kaneko设计的Dangan Road项目。

您在SketchUp中最常使用的绘图标准和样式模板是什么?为什么?

我的LayOut模板非常简单。我通常将图纸放在A3纸上,因为这是一个很好的尺寸,可以在计算机和印刷品上查看。我使用Helvetica字体进行注释,并使所有工作表简单,易读和可扩展。随着时间的推移,我开发了自己的一套修订云和绘制标题块,但我的原则是保持图形最小化,以便设计可以占据中心位置。

您的渲染和可视化方法是什么?

我使用Thea进行渲染,因为它很简单并且嵌入在SketchUp中。它也是一个很好的照明设计工具。
