如何利用SketchUp从概念设计到施工

NorthpowerStålhallar是一家总部位于瑞典斯德哥尔摩的建筑公司,专门从事仓库建设。他们使用SketchUp从概念设计到施工阶段构建工业仓库,包括用于施工文档的LayOut。

告诉我们NorthpowerStålhallar,你是做什么?

NorthpowerStålhallar于2006年由来自瑞典北部的两兄弟创立。我们与您今天看到的公司完全不同。我们的创始人独自坐在一个小办公室里。从那时起,该公司已发展到近五十名员工。办公室里有15人,在我们的制造部门有5人焊接,其余的人在我们的工作现场进行建设。

如何利用SketchUp从概念设计到施工

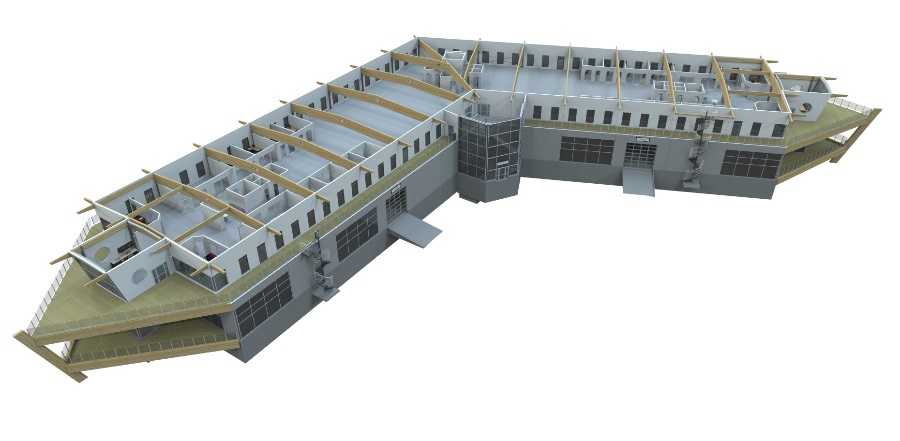

▲NorthpowerStålhallar的办公楼。这包括一个制造单元,许多SketchUp设计在其中诞生。

该公司第一次使用SketchUp的经历,什么时候第一次使用它,为什么?

最初,两兄弟正在寻找一款更合适的三维设计软件,公司的人认为“我们不想使用2D,我们想要使用3D,因为你可以更好地可视化设计”。他们开始四处寻找,了解市场上有哪些类型的工具。

某一天一家公司为他们的项目交付了一个楼梯,其中一位创始人注意到它是在SketchUp中绘制的。他想,“如果他们能做到,我就能做到。”所以他下载了SketchUp并试了一下。他发现这太棒了。成本远低于其他一些程序,所以这也很棒!

你能谈谈你所在空间的SketchUp中的设计吗?我们很乐意参加虚拟之旅。

当您走进入口时,您可以看到我们的制造单位。在那里制作的一切都是在SketchUp中设计的。您可以看到焊接在一起的钢材。NorthpowerStålhallar建造了钢铁大厅,因此我们的建筑当然是用钢架建造的。

如何利用SketchUp从概念设计到施工

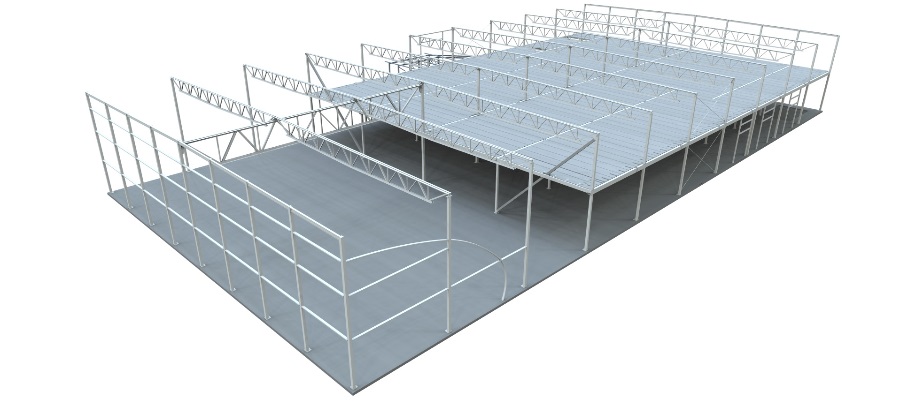

▲钢制大厅设计是NorthpowerStålhallar的标志

从大堂,您可以进入桑拿浴室(这是瑞典必须的)。还有一个午餐室,我们都坐在那里共进午餐。你可以乘电梯,这就是我们办公室的地方。当您上来时,您会看到一个带沙发和电视的大型休息区,您可以在等待会议时坐下来放松身心。我们还有乒乓球,台球和健身室。我们在SketchUp中对整个事物进行了建模。画家们正在从模型中精确地绘制设计。所有的家具都在模型内。这个办公室精确到SketchUp模型的毫米。

如何利用SketchUp从概念设计到施工

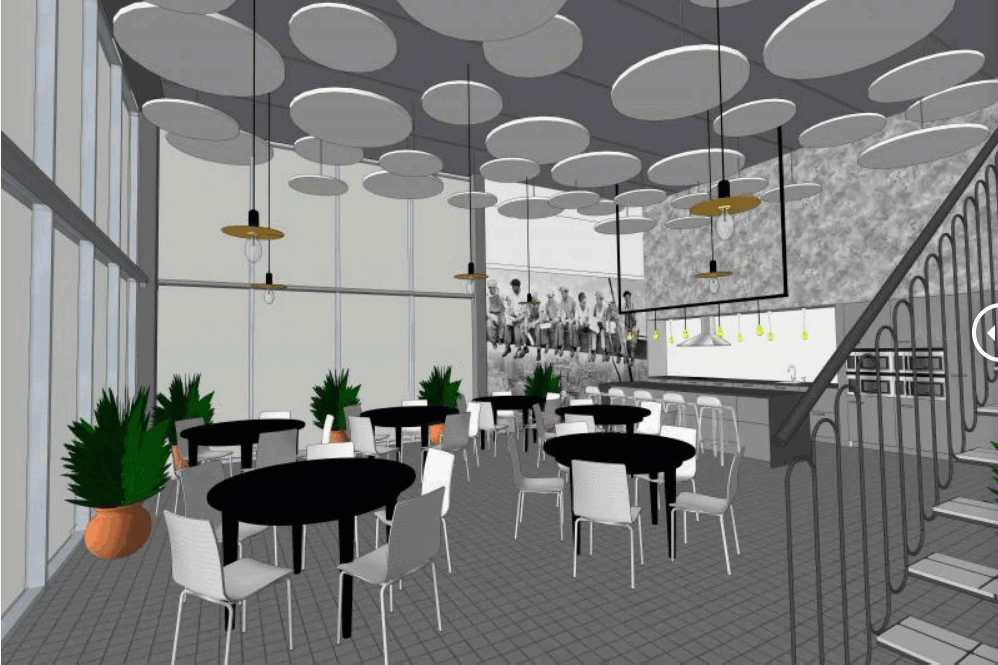

▲来自NorthpowerStålhallar办公室模型的午餐室场景

引导我们完成项目生命周期。SketchUp如何影响这一点?

在一个典型的项目中,我们的客户会对他们想要构建的内容有所了解。我们与客户坐在一起讨论他们的需求。我们的团队将在SketchUp中初步了解最初的想法。我们了解了空间的大小,我们说:“你想要这里或这里的墙吗?你在这里或这里需要一个窗口吗?“这是你用SketchUp做的最好的事情 – 我们直接和非常快速地决定一切。如果客户对他们想要的东西有很好的理解,你可以在几个小时内绘制并提供这个初步想法。这是效率是无法想象的。

如何利用SketchUp从概念设计到施工

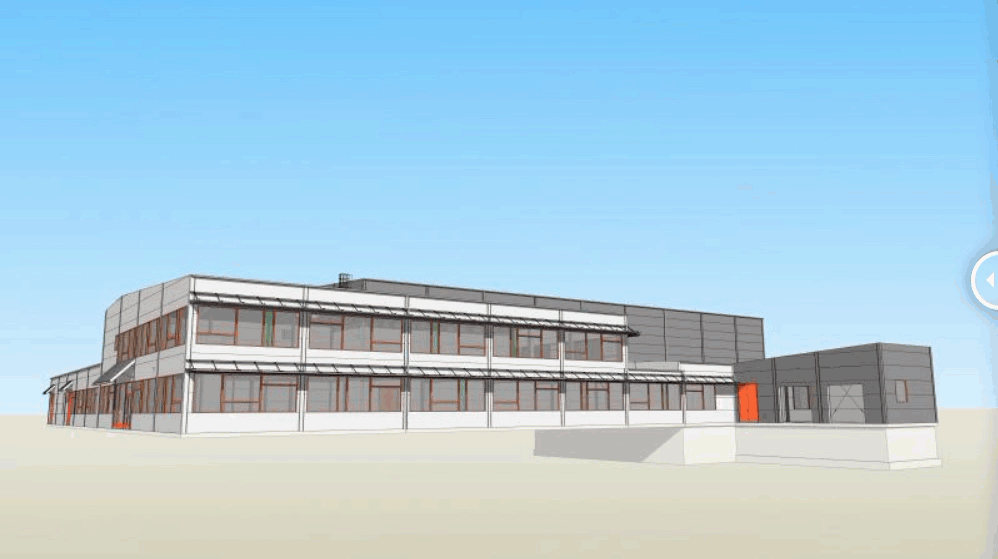

▲3D SketchUp模型允许NorthpowerStålhallar团队可视化他们想要构建的内容

当您开始与客户合作并且他们看到3D模型时,它总是很有趣。一开始,他们会看到你可以建模的程度和速度。他们习惯于在纸上做草图,他们必须擦除,再画画,然后这样做。当他们看到我们在SketchUp中做了多少时,他们说:“啊!我也必须学习这个“。

完成初始设计后,我们必须完成绘图。我们使用LayOut向客户展示图纸。在我们对模型进行调整时,使用LayOut更新我们的文档很容易。

我们的客户通常需要向政府提交建筑图纸以获得规划批准。这些有助于政府了解我们的设计。从这些,我们获得建设许可。当客户获得该许可时,我们开始施工图纸。我们的工程师需要一周左右的时间来处理施工文件。与此同时,我们订购并开始从供应商处采购材料。

如何利用SketchUp从概念设计到施工

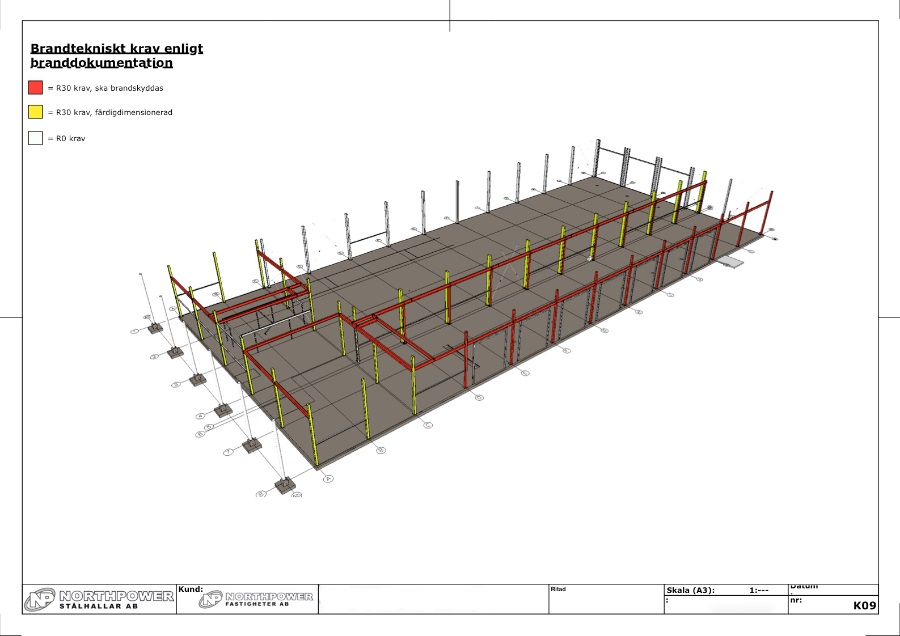

▲在LayOut中创建的施工图

您能谈谈如何使用SketchUp与供应商合作吗?

我们总是敦促我们的制造商以3D形式向我们提供一切。如果您无法以3D形式绘制,我们将不会向您购买。我们已经这样做了几年,几乎合作的每个人都认同这个做法的。所以今天,当我们订购某些东西时,我们会将它们发送给他们并向他们展示我们需要的东西,他们看着它,可以说,“我们可以按这个价格交付这些零件”。

如何利用SketchUp从概念设计到施工

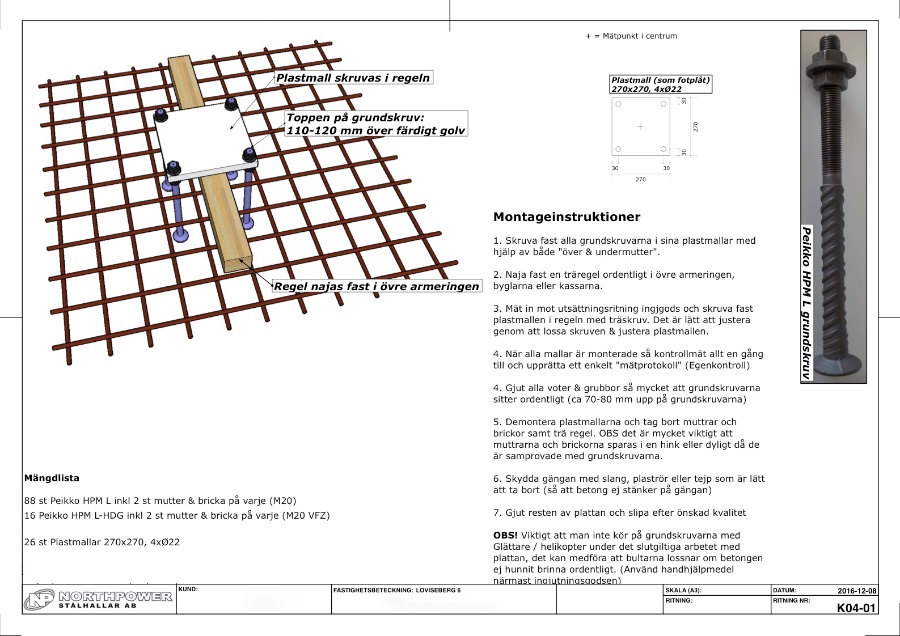

▲对于NorthpowerStålhallar,一切都是3D设计,包括螺丝和螺栓

一旦我们同意,他们就会将特定部件的3D模型发送给我们,通常是IFC文件。然后我们将IFC文件导入SketchUp模型以查看是否存在任何冲突。例如,使用测量结果比使用2D绘图更容易环顾3D模型。所有这一切都在SketchUp中直接检查。

当你在SketchUp中开始一个新项目时,你是从头开始的吗?您是否有任何工作流程可以节省处理新项目的时间?

我们实施了尽可能多地应用于模型的标准测量。我们以这种方式使用SketchUp要容易得多,就像网格系统一样。我们敦促客户使用这些标准,以便我们可以更轻松地设计和构建标准。

如何利用SketchUp从概念设计到施工

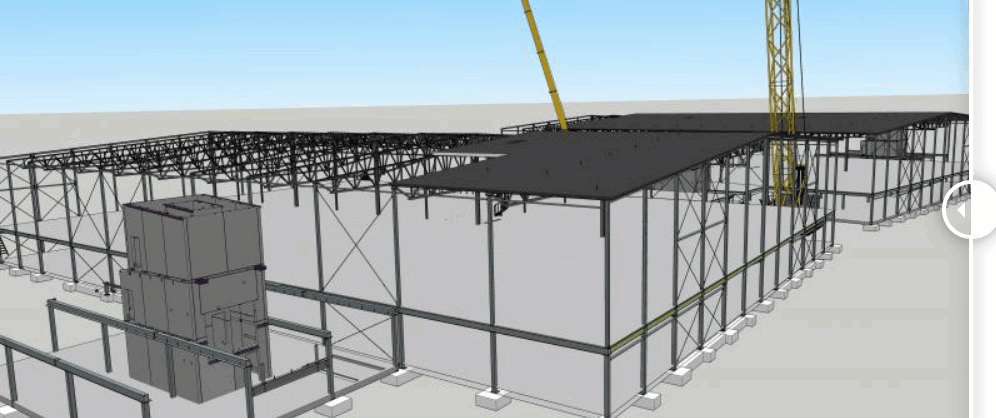

▲NorthpowerStålhallar使用SketchUp将此设计一直带到完成的项目

我们还从标准模型开始大多数项目。从那里,我们喜欢从以前的3D模型中获取解决方案。我们将解决方案从项目复制到项目。当您使用3D进行设计时,可以很容易地将这些东西拉进去。我们在SketchUp中创建了一个库来帮助我们收集我们之前提出的解决方案。现在,您可以直接将它从库中拖到模型中。

如何利用SketchUp从概念设计到施工

▲从项目到项目的复制解决方案允许NorthpowerStålhallar在迭代设计时节省时间

作为一家使用SketchUp从概念设计一直到施工阶段的公司,您能否分享使用SketchUp构建可构建模型的看法?

在我开始在NorthpowerStålhallar之前,我听到的只是人们使用SketchUp来设计一个什么样的东西的想法,也就是仅仅表现于一个外壳。但是,我了解到您可以使用它来准确设计构建的内容和方式。作为工程师,如果出现3毫米的错误,则不适合。因此,对于我们来说,我们将所有内容都精确到毫米级。我们从供应商订购组件到毫米。对我们来说,SketchUp完美地做到了这一点。

如何利用SketchUp从概念设计到施工

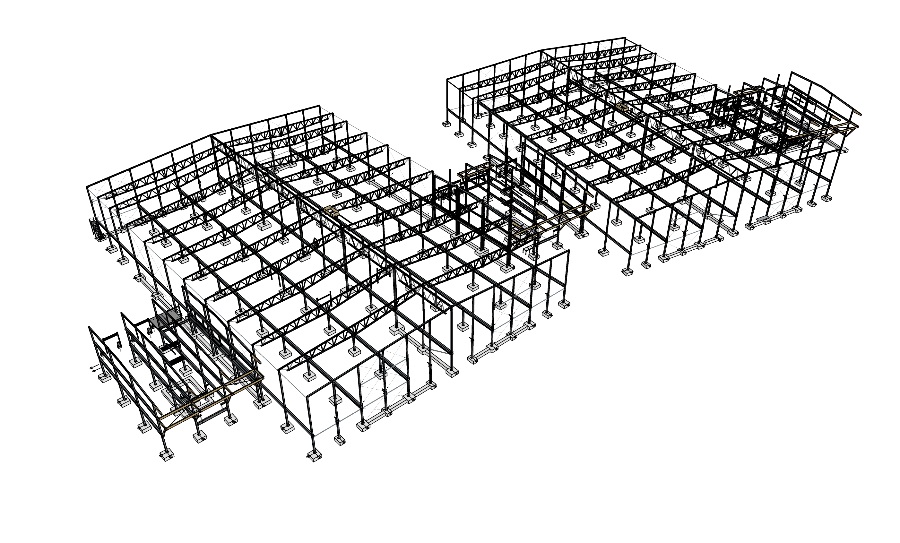

▲这个场景集中在仓库的钢架上; 在这里发现冲突消除了现场问题
