SketchUp草图大师SU创建OPPO全球移动终端研发总部

追求精致美学与创新技术的完美平衡。同时,这座全新的建筑也将成为杭州未来科技城的地标,展现环保、经济、可持续发展的形象......模型首次创建总用时约9分钟。您通过本文可以查看创建OPPO全球移动终端研发总部的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建

插件解析:

在创建这个建筑模型的过程中用到了两种主要插件,基本大部分都是使用基本工具来完成的。第一个是JHS工具栏插件,主要是用到线转圆柱和镜像物体等。第二种是Loft放样插件,用来创建曲面及提取结构线......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建OPPO全球移动终端研发总部用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

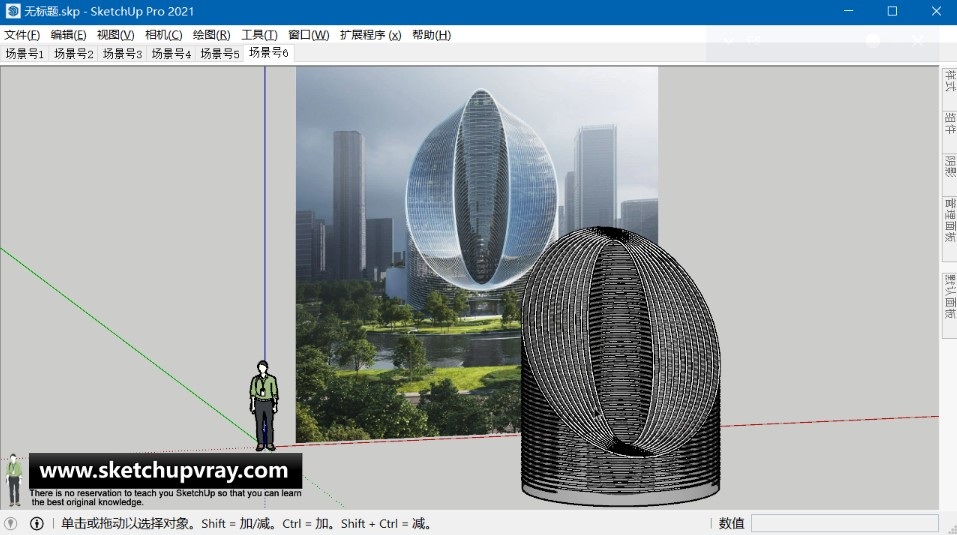

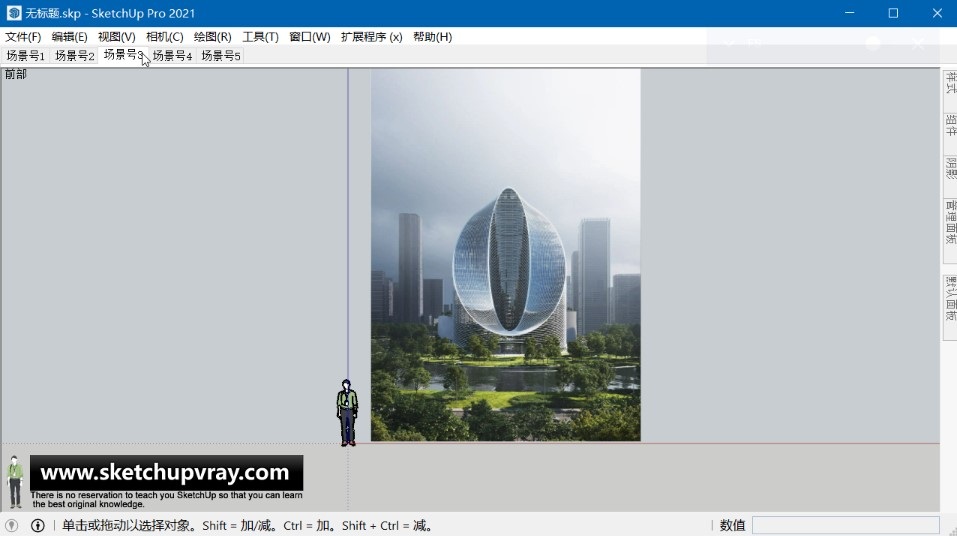

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建

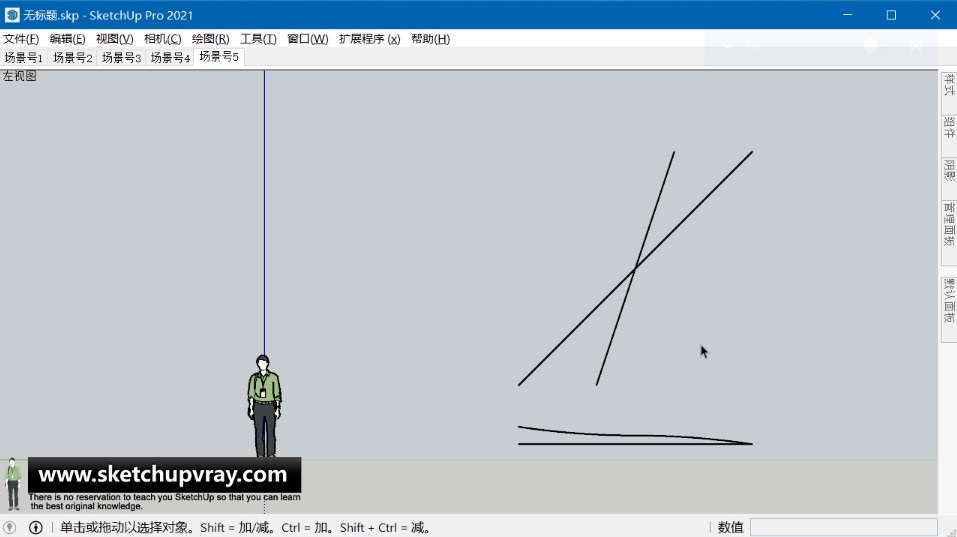

  • 第02步:观察到这个大楼整体结构上还是比较简单明了的,我们就可以考虑从侧面开始建模,先提取相应的结构线。于是调整视角,在侧立面上绘制出一条曲线和两条相交直线,其中相交直线是分开创建成群组对象的,就是它们之间互不干扰。最下面一条水平直线用作参考。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

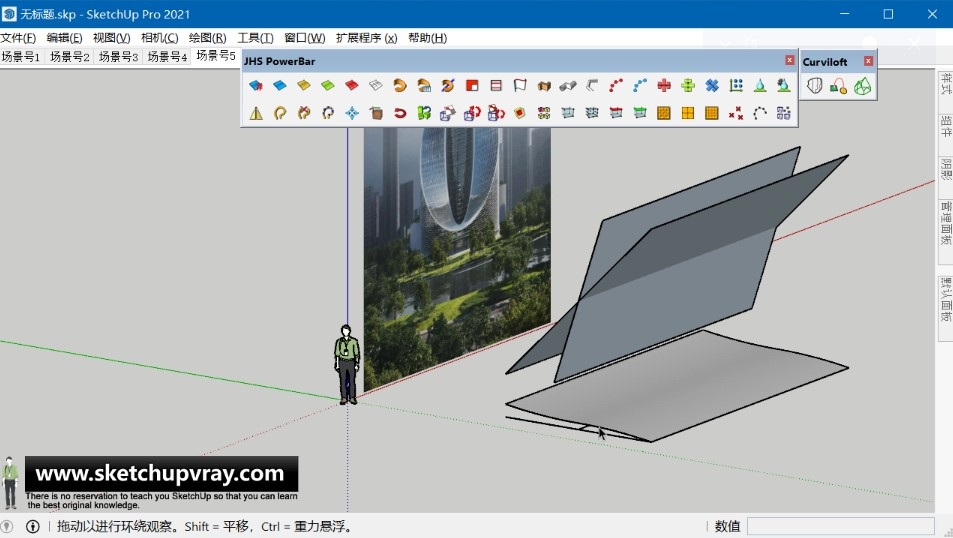

  • 第03步:分别进入各个群组对象中,利用JHS工具栏-JHS POWERBAR(CadFather)插件中的拉线成面功能,将曲线和直线拉成一个曲面和两个矩形面,如下图所示。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

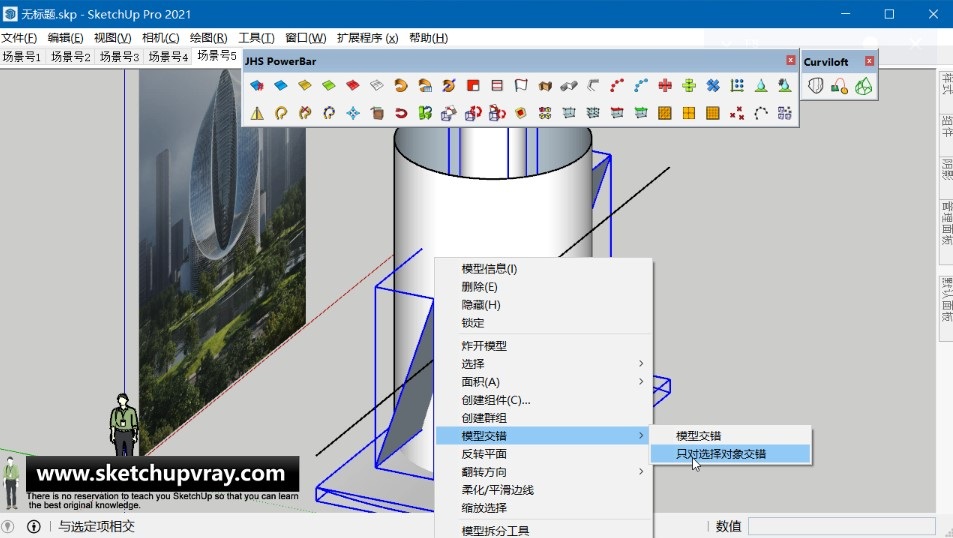

  • 第04步:同样的道理,在水平面上画出两个圆形,这两个圆形的直径与前面绘制的两条直线的水平宽度大小一致,然后分别将两个圆形创建成群组,在竖直方向上拉出曲面。接着选择相应的对象,右键单击模型交错,把交错生成的相交线各自焊接成组。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

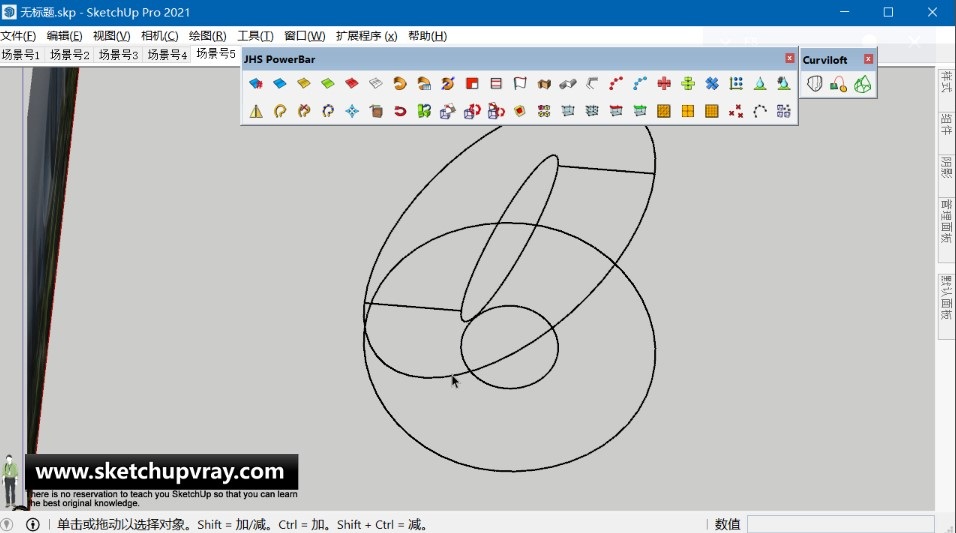

  • 第05步:删除多余的面和线之后,使用直线工具在绿轴方向上连接两个模型交错创建的椭圆,将它们均匀地分成两半,其中那两条直线需要拆分成一定段数再焊接起来。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

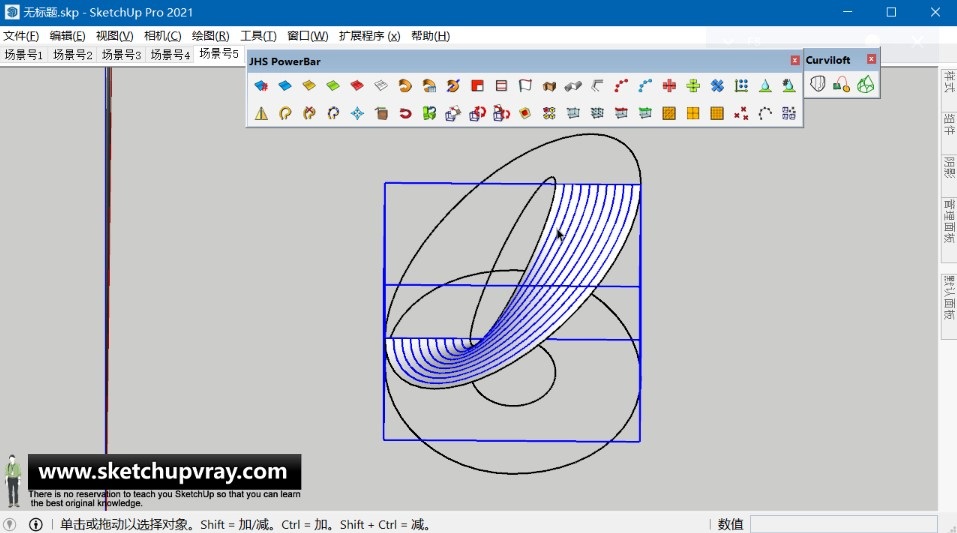

  • 第06步:接上一步,选中半边的轮廓线,借助Loft放样-Curviloft 轮廓放样命令,就是第三个图标,提取相应结构线和生成曲面。另外半边就利用镜像物体命令得到,这个功能在JHS工具栏-JHS POWERBAR(CadFather)插件里找到,也可以借助缩放工具完成模型创建。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

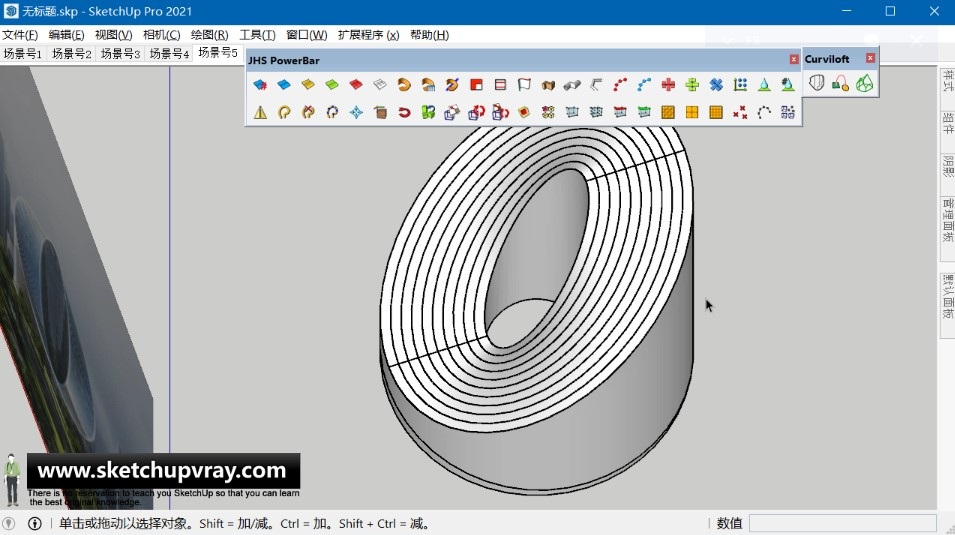

  • 第07步:顶部的面和线都提取完了,现在就要开始创建侧边的面和线。前面利用模型交错功能生成的还有一个与底边曲面的相交线,这里就会用到。利用上下两个结构线生成曲面,这里最外侧那个曲面其实是创建了两个,只不过它的底部是不一样的,一个是与曲面的相交线,一个是处在水平面上的圆。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

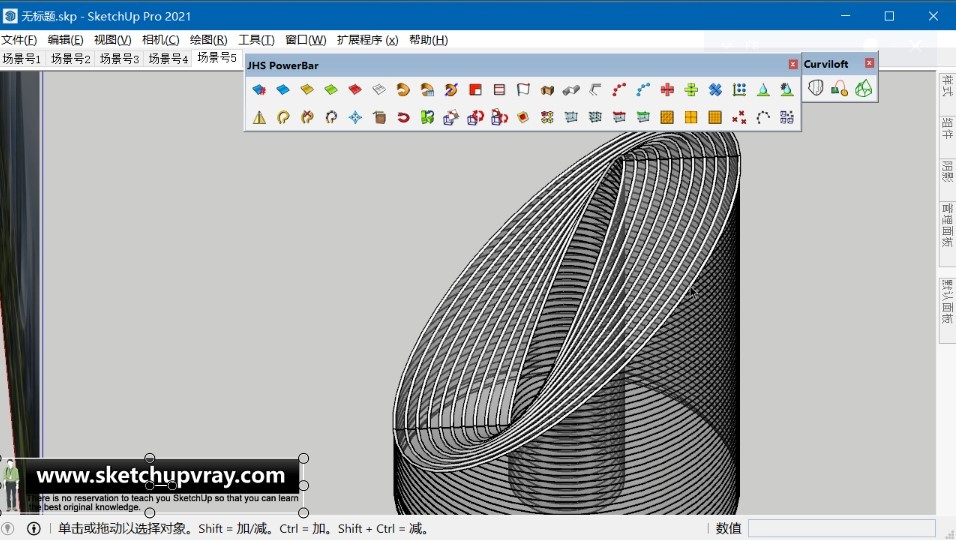

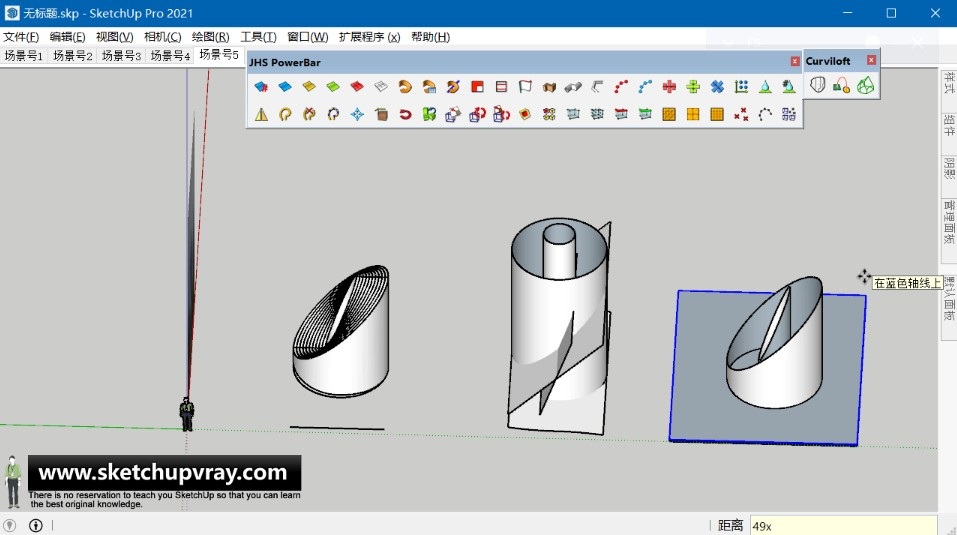

  • 第08步:选中那个底边是与曲面的相交线的曲面对象,将移动复制到一旁,内圈的那个曲面也一同复制出来。在水平面上创建矩形面,把矩形面创建为群组,在蓝轴方向上进行移动复制,与曲面完全相交。再次利用模型交错功能得到水平结相交线。
SketchUp草图大师SU创建OPPO全球移动终端研发总部

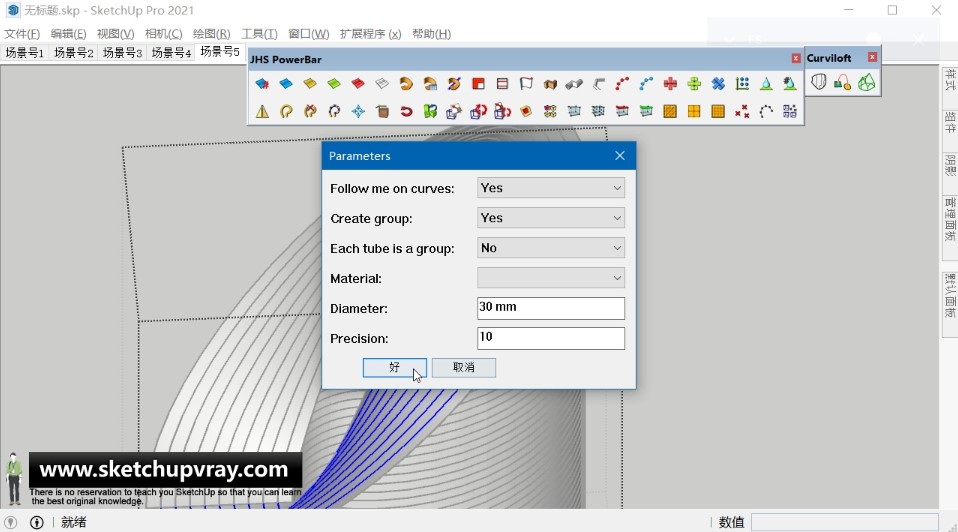

  • 第09步,把模型交错得到的相交线创建成群组,移动回原处,然后对每个结构线的群组对象中的结构线进行转圆柱操作,注意修改参数。
SketchUp草图大师SU创建OPPO全球移动终端研发总部
  • 第10步:对于生成的曲面可以简单地对其赋予一个玻璃材质。
SketchUp草图大师SU创建OPPO全球移动终端研发总部
  • 第11步:最后再调整一下整个模型的相对位置,有不合理的地方再修改,于是这样一个OPPO全球移动终端研发总部大楼就呈现在我们面前,如果再有一点其他小模型装饰地话就更好了。
SketchUp草图大师SU创建OPPO全球移动终端研发总部
