SketchUp草图大师SU创建“编织”的办公商业建筑外立面

招牌的锈红色和天鹅绒一般的纹理赋予了建筑惊人的外观,让人过目难忘。材料的主题是建筑最重要的元素之一,成为了立面设计的焦点.....模型首次创建总用时约8分钟。您通过本文可以查看创建“编织”的办公商业建筑外立面的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建

插件解析:

在创建这个景观椅模型的过程中用到了一种主要插件,是贝兹曲线插件,用来绘制断面外凸轮廓线......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“编织”的办公商业建筑外立面用到的插件,主要1个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

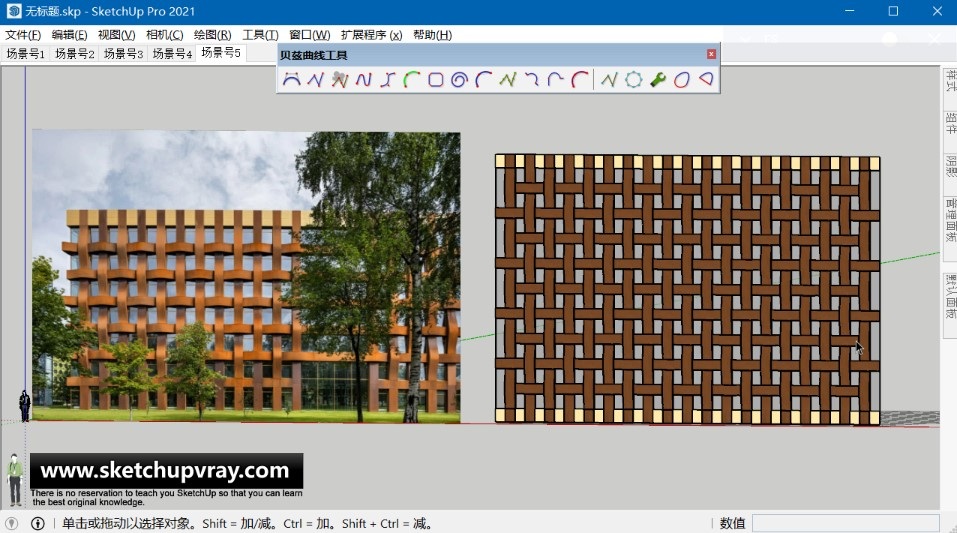

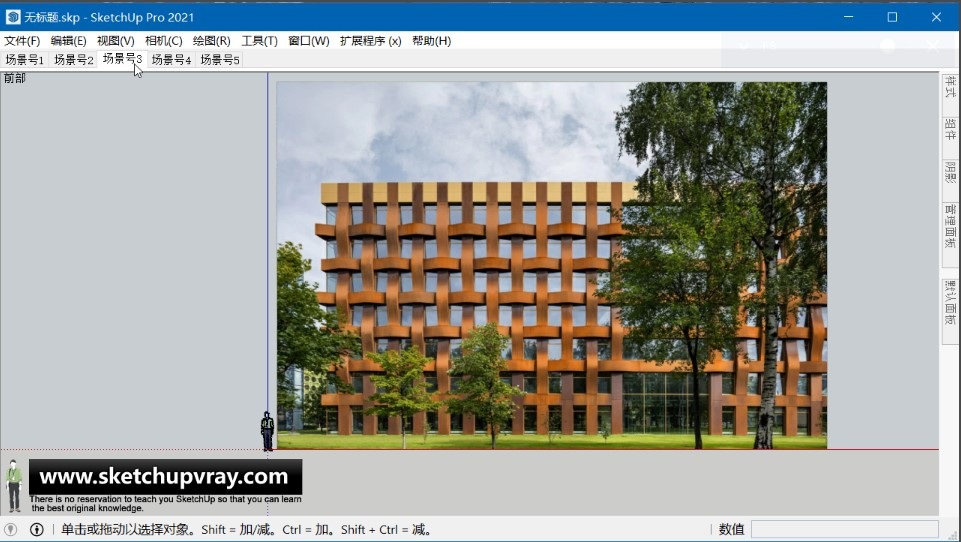

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建

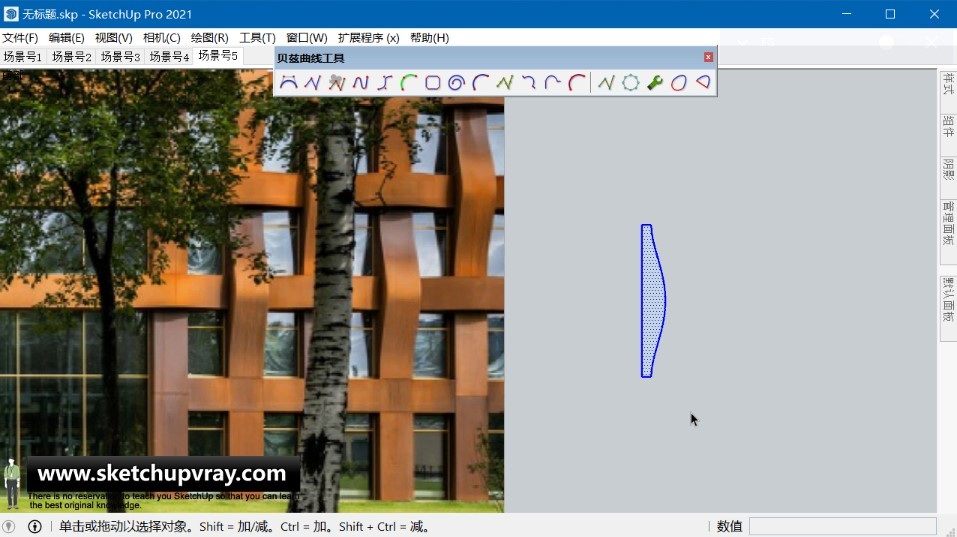

  • 第02步:这个建筑外墙表皮是分为了竖向和横向结构两部分,首先来绘制出结构的断面图。借助 贝兹曲线插件-Bezier Spline插件画出一侧凸起的边线,另一侧用直线封面,画出如下一个图形了后,将其创建为组件对象。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面

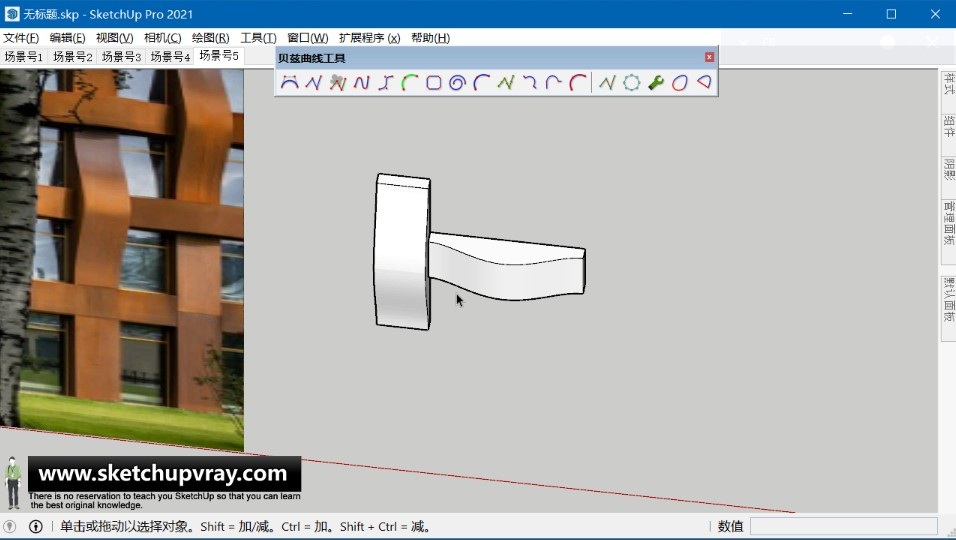

  • 第03步:同样的道理,调整视角至顶视图,使用相同的方式画出横向结构的断面图,也将其创建为组件对象,然后分别双击进入组件对象中,借助SketchUp的推拉工具将其推拉出厚度,最后把两个组件对象参考中点移动放置在一起。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面

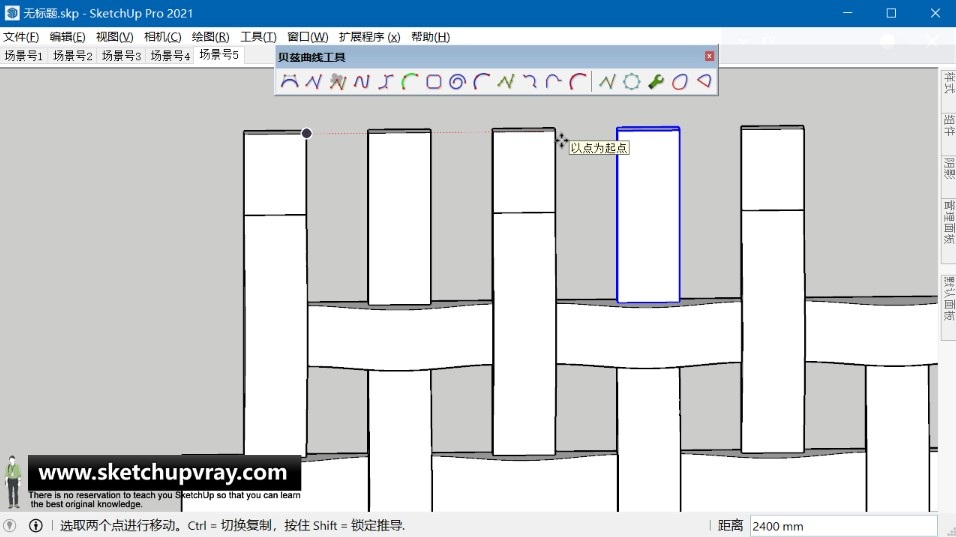

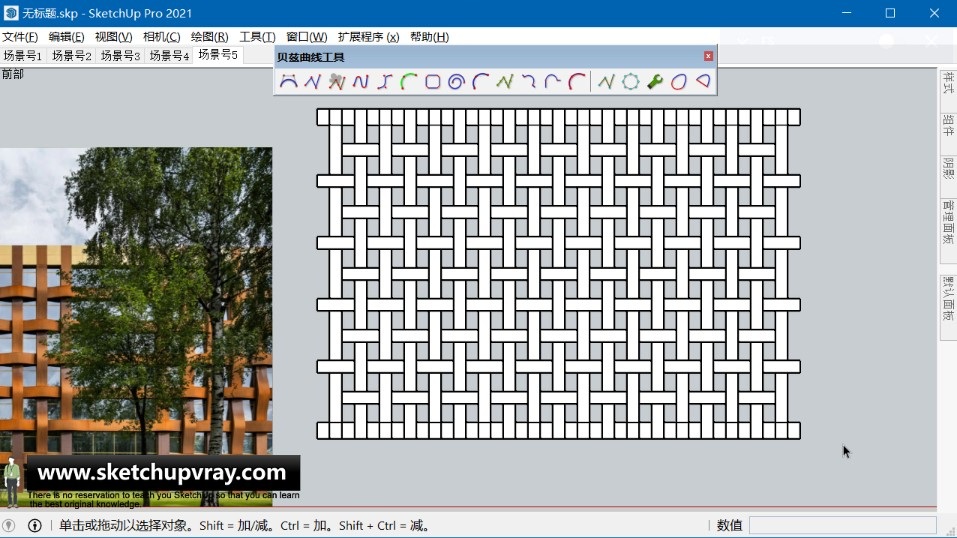

  • 第04步:接着全部选中两个组件对象,对其在水平方向上和竖直方向进行移动复制,删除一部分对象,具体布置如下。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面

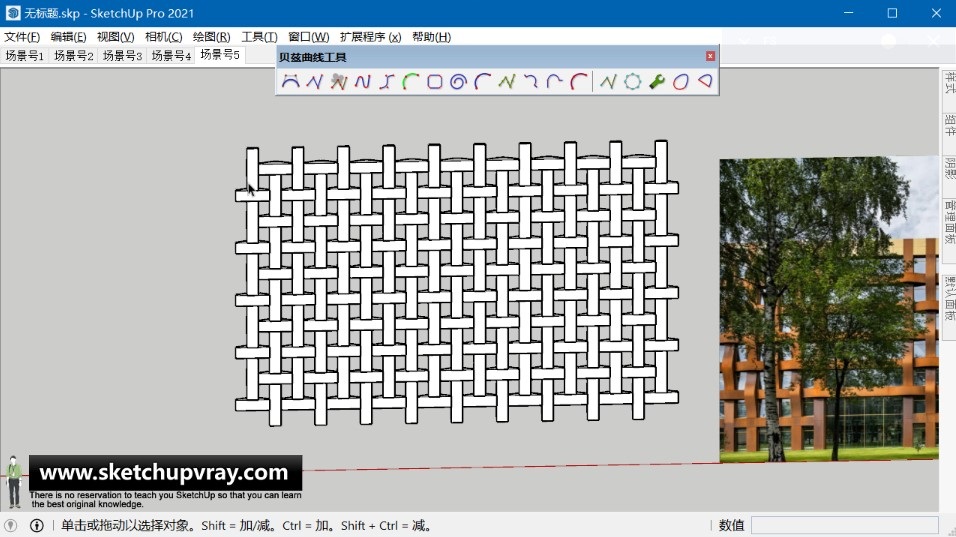

  • 第05步:移动视角至顶部,分别创建出两个长方体,创建为组件对象,用这个来补上凹凸的缺口,右边其他缺口利用移动复制完成创建。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面
  • 第06步:当然下部也有,不过这里就利用缩放工具的镜像复制功能得到。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面

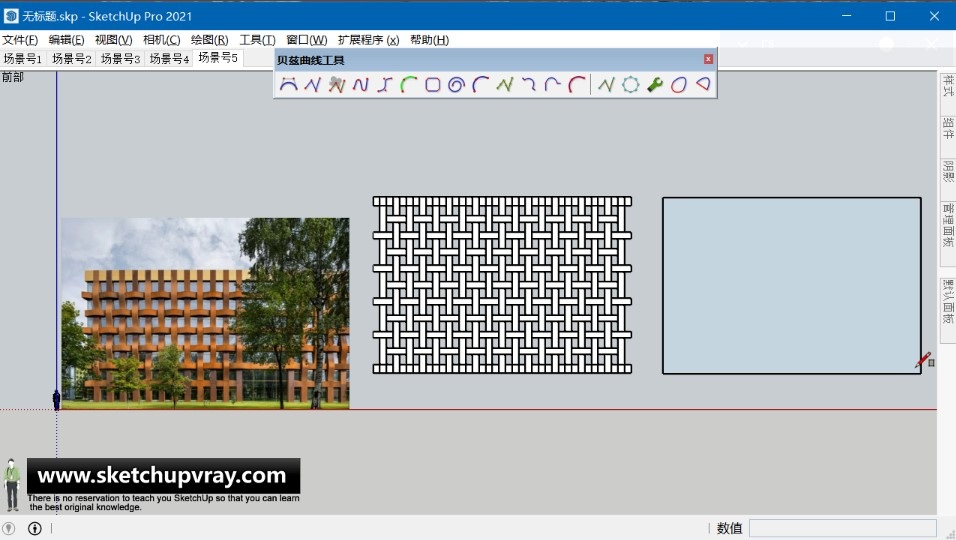

  • 第07步:最后在旁边绘制一个一样大小的矩形,把它创建为群组对象,用于作为玻璃材质的载体。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面
  • 第08步:接下来就是分别对每个群组、组件对象赋予材质,可根据个人喜好更换材质。
SketchUp草图大师SU创建“编织”的办公商业建筑外立面

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
