SketchUp草图大师SU创建室外绿色景观建筑凉亭

人们在这里感知周围的自然世界。圆形的造型中间是天井,一天内有着丰富的光影变化。设计造型充分应对阳光,是一个与自然密切联系的小筑。......模型首次创建总用时约9分钟。您通过本文可以查看创建室外绿色景观建筑凉亭的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/

插件解析:

在创建这个景观建筑模型的过程中用到了三种主要插件,基本大部分都是使用基本工具来完成的。第一个是超级推拉插件,用来将曲面推拉出厚度。第二种是Loft放样插件,用来创建曲面及提取结构线。最后一种是线转柱体插件......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建室外绿色景观建筑凉亭用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

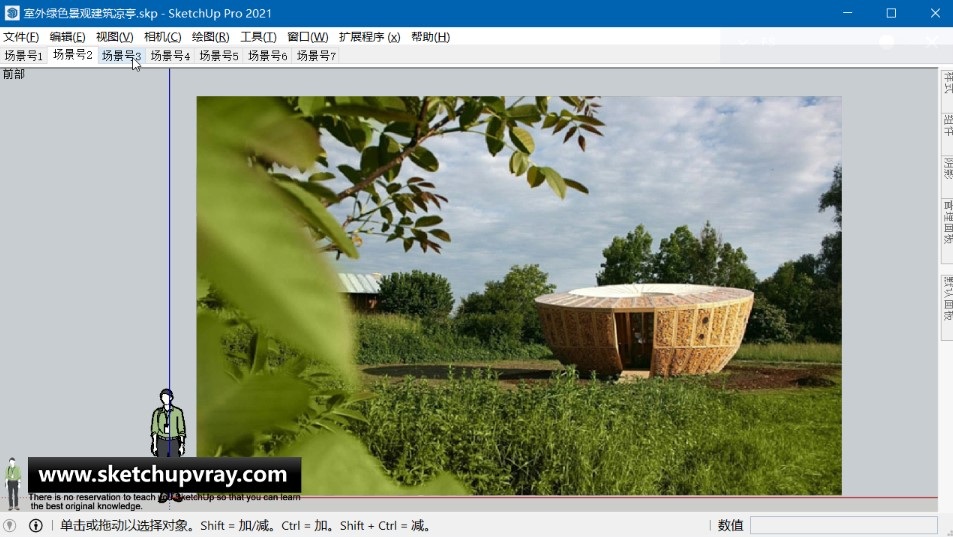

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

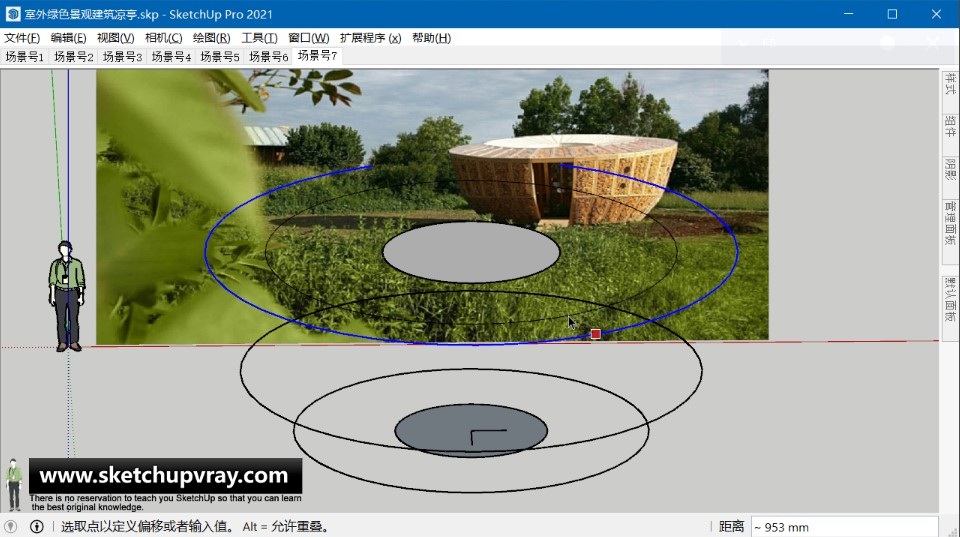

  • 第02步:结合参考图,可以先画出目标模型的环形结构线,这里比较容易,就是几个圆形。顶部的结构线利用偏移工具得到。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

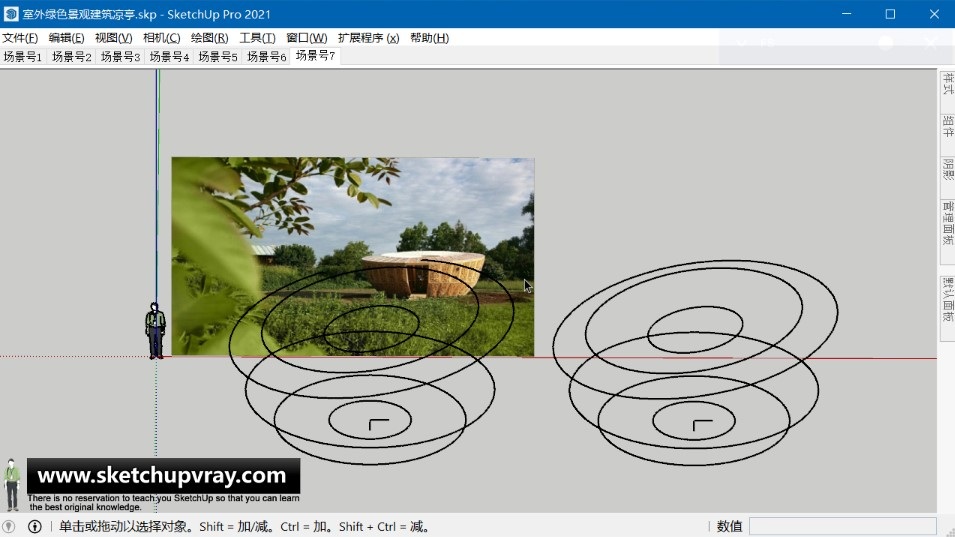

  • 第03步:接着调整视角为正视图,把顶部的结构线以圆心为旋转中心,锁定绿轴,对其旋转一定角度,然后把整个创建好的结构移动复制出来一份。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

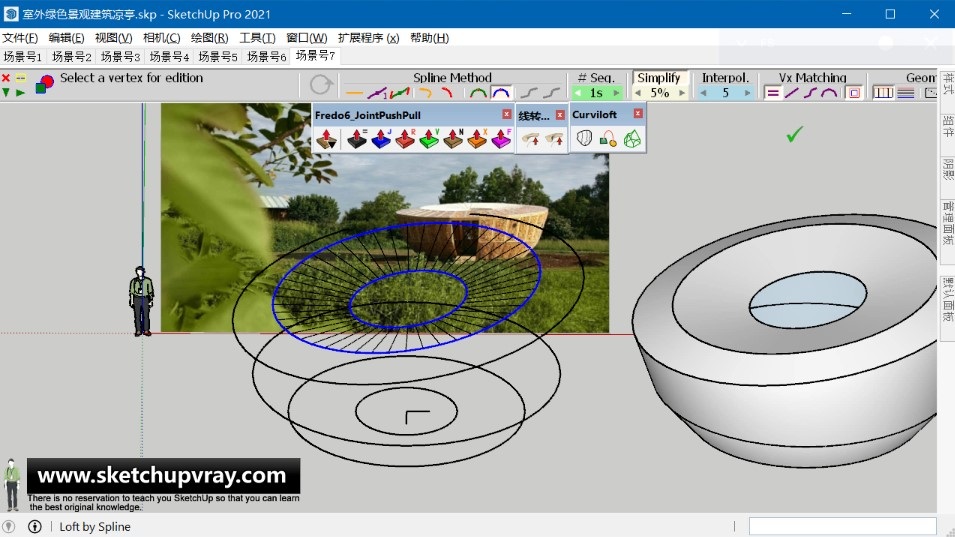

  • 第04步:利用Loft放样-Curviloft 插件中的曲线放样,对其中一组结构线进行创建曲面操作,对另一组进行提取结构线,全部提取垂直于轴心的结构线,如下图所示。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

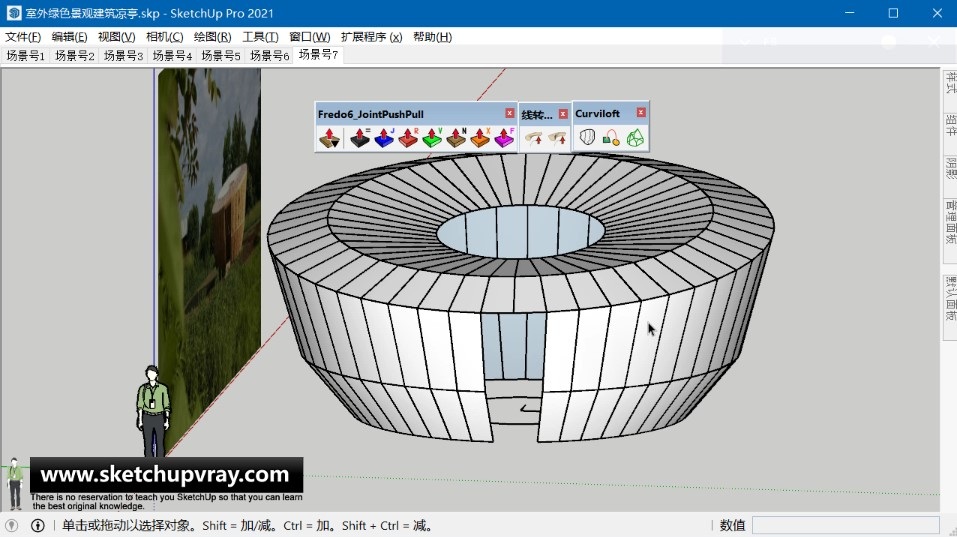

  • 第05步:然后把生成的曲面和结构线群组对象依照参考点组合在一起。由于目标模型较矮一侧是开了一个门洞,于是物们在这里也分别进入相应的群组中对处于此位置的面和线进行删除。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

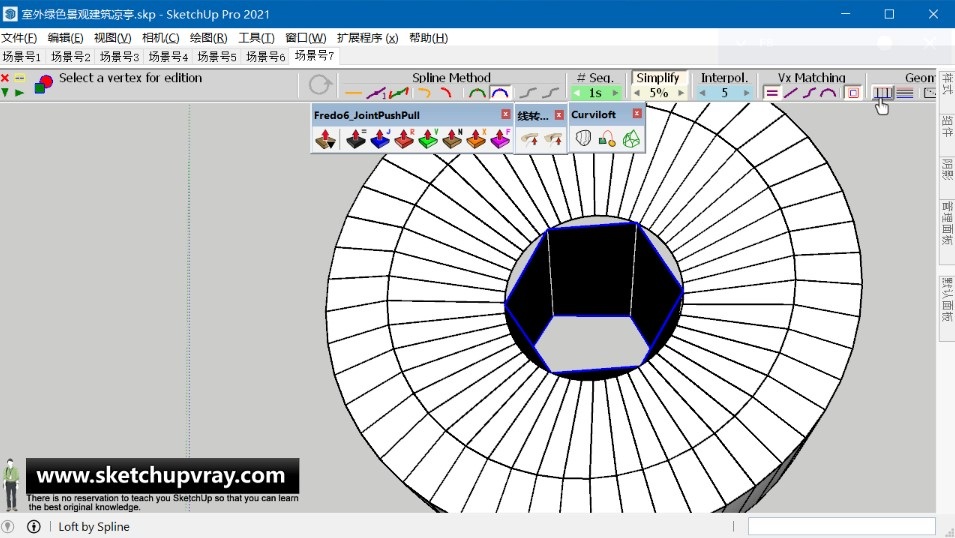

  • 第06步:同样的道理,在目标模型中,首先在右侧默认面板中修改中间圆形的段数,这里就得到了两个六边形,把两个六边形借助放样插件得到相应的结构线。
SketchUp草图大师SU创建室外绿色景观建筑凉亭
  • 第07步: 接上一步,双击进入群组对象中,选中结构线,单击线转柱体LinesToColumns插件中的线转方柱,对其余四个群组对象也执行相同的命令,只不过需要转成的方柱尺寸不一致而已。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

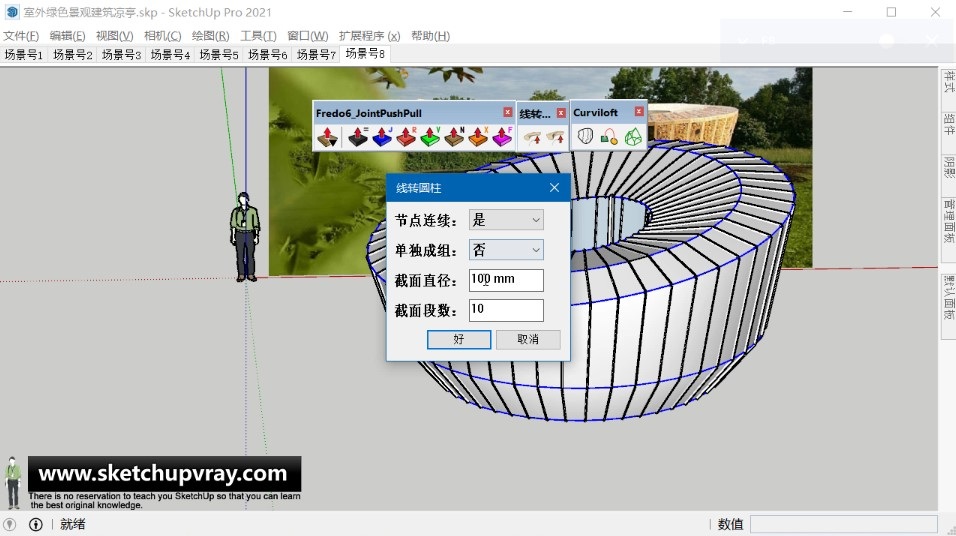

  • 第08步:当所有轴向结构线转化为柱体后,对于环形结构线,我们就要对其进行转圆柱操作,当然要采用适当的参数。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

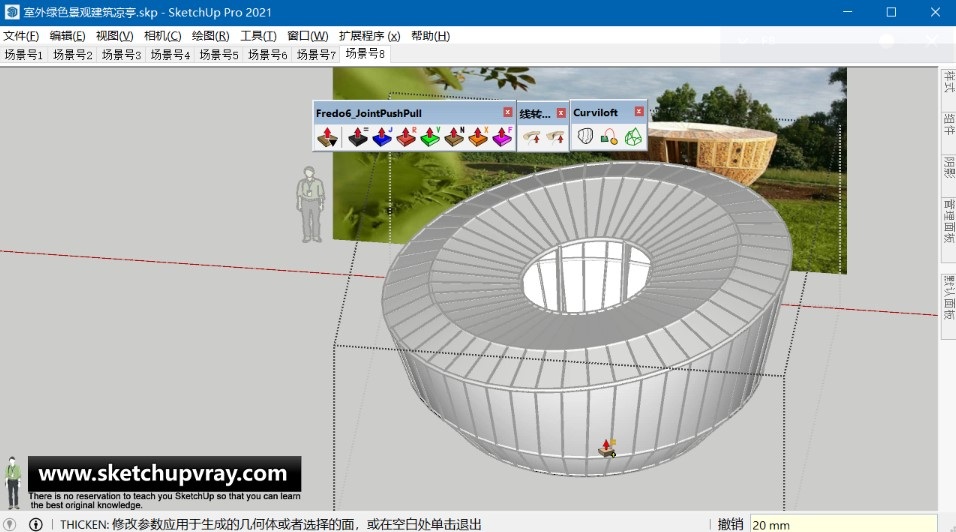

  • 第09步:接下来就用到超级推拉-JointPushPull Interactive(Fredo)插件,虽然这里创建出来与目标模型差的有些远,不过基本思路是表达出来了的。目标模型的四周是用的玉米棒子,这里就简单地使用一个膜代替了,并且赋予了一定厚度。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

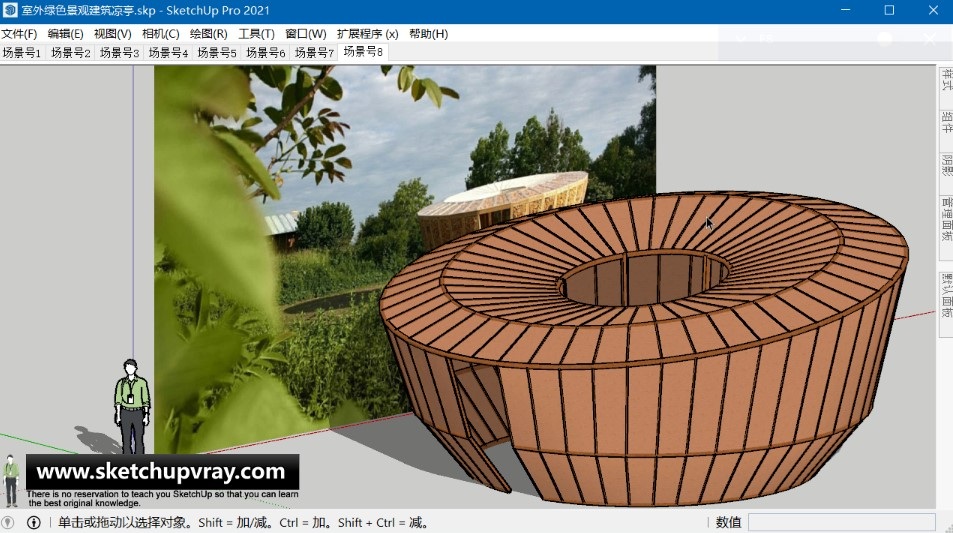

  • 第10步:最后简易地对模型赋予了一下材质,粗略地表达了一下整个模型的形态,如果要实实在在地讨论细节的话,这个模型是远远不够的。
SketchUp草图大师SU创建室外绿色景观建筑凉亭

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
