SketchUp草图大师SU创建感官公园里的人行步道与观景平台

弧形的墙面能够在视觉上将平台休息区与平台后方的步道空间分隔开来,从而为休息区内的游客们提供了一个私密的观景空间......模型首次创建总用时约10分钟。您通过本文可以查看创建感官公园里的人行步道与观景平台的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建

插件解析:

在创建这个景观建筑模型的过程中用到了两种主要插件,其余大部分都是使用基本工具来完成的。第一个是Fredo 工具箱插件,主要是用到曲线坡道等功能。第二种是Loft放样插件,主要用到第三大类轮廓放样,用于创建曲面......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建感官公园里的人行步道与观景平台用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

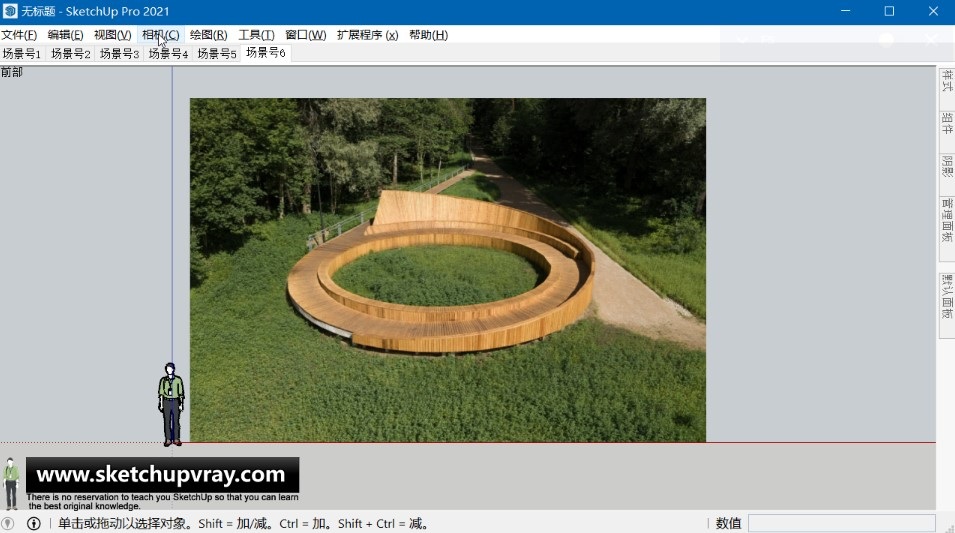

  • 第01步:将图片导入到SketchUp,主要用于参考使用。这个模型的创建难点其实是在靠背的位置,其它地方都是比较规则的结构,是很好做的,下面就来告诉大家是怎样创建出这个模型的。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

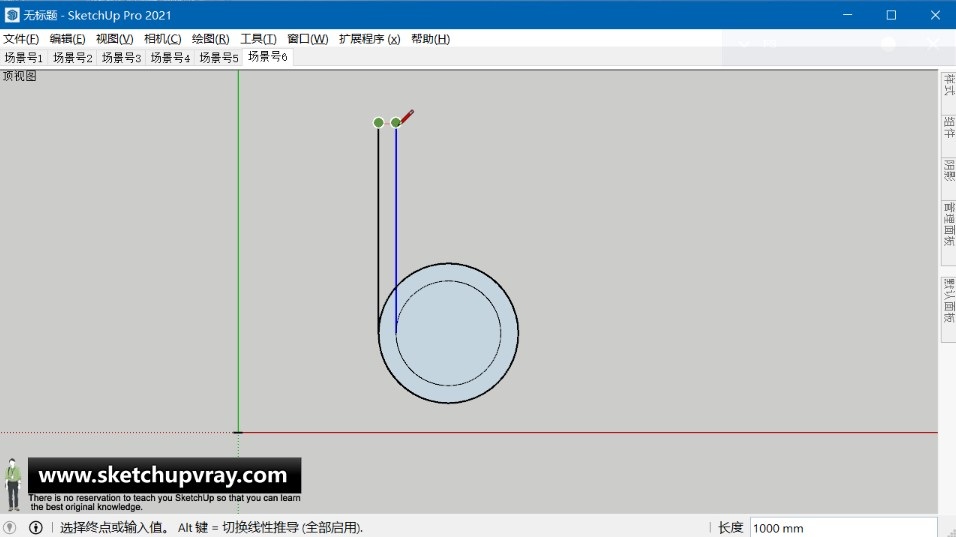

  • 第02步:在相机菜单栏下调整视角为顶视图,画出一个圆形,并偏移出一个小圆形,然后在一侧画出直线道路的轮廓线,最后把这个观景平台的轮廓线复制出来一份,备做他用。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

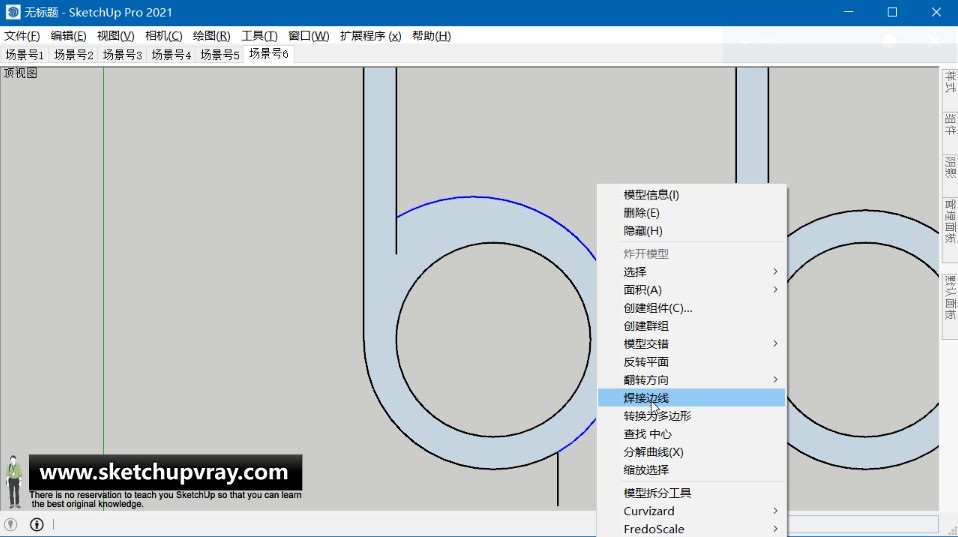

  • 第03步:在其中一个模型中,使用画弧工具在合适位置在靠外一点位置画出一条弧线,删除内侧的那条圆弧线。然后用直线定位出整个观景平台靠背的结构线的位置,因为原来圆形外边线的弧线没有完全连接,所以要把它们焊接起来。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

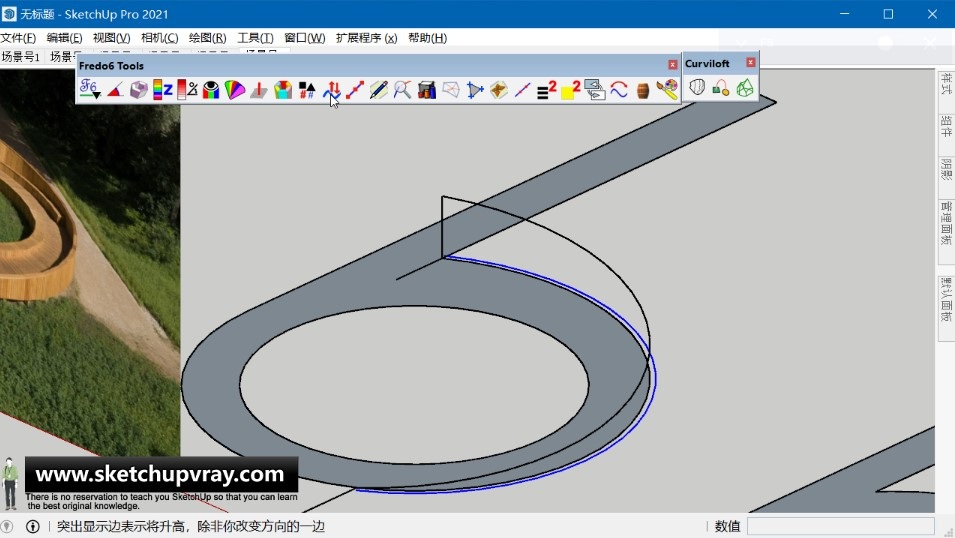

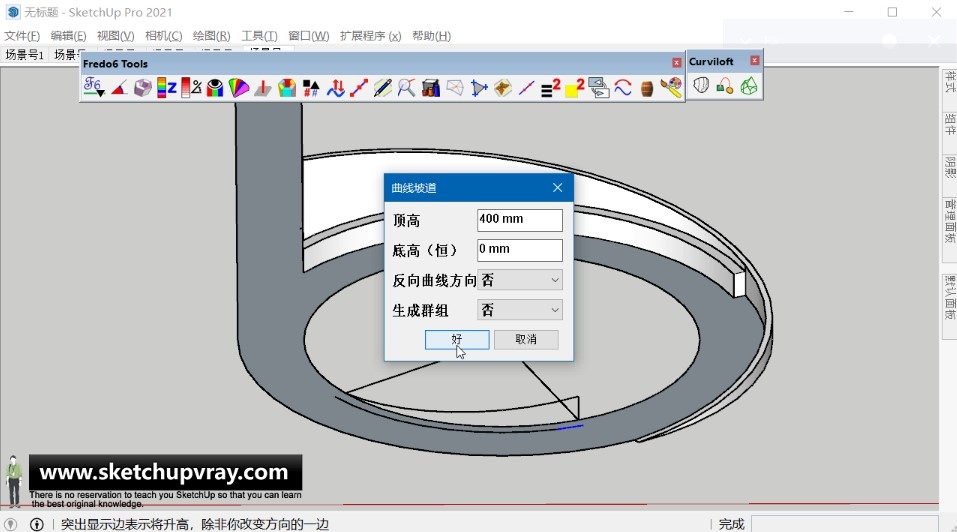

  • 第04步:接上一步,将上一步焊接的曲线先往外偏移出来一条,然后分别对两条曲线执行曲线坡道命令,使整条曲线呈坡道分布,于是这里就用到了Fredo 工具箱-Fredo Tools(Fredo)插件,重要的就是曲线坡道功能。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

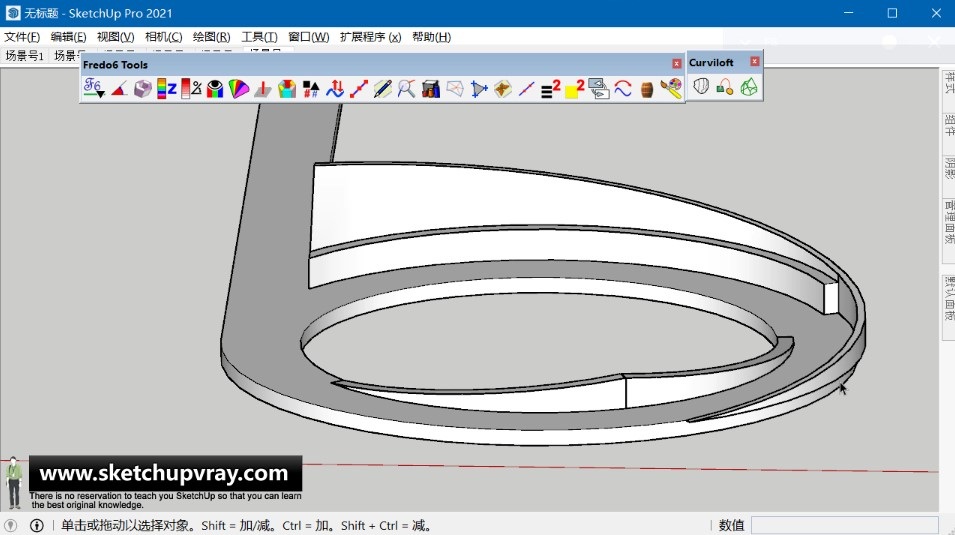

  • 第05步:前面删除了一条内侧弧线,现在就要利用这条弧线创建坐凳及靠背部分。于是将这条弧线通过移动复制重新得到,然后在竖直方向上再复制一份出来,接着把这两条曲线向内偏移一份,用直线把两个端头进行封面。做到现在就可以了,但是接下来我们要先做靠背部分,再做坐凳。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

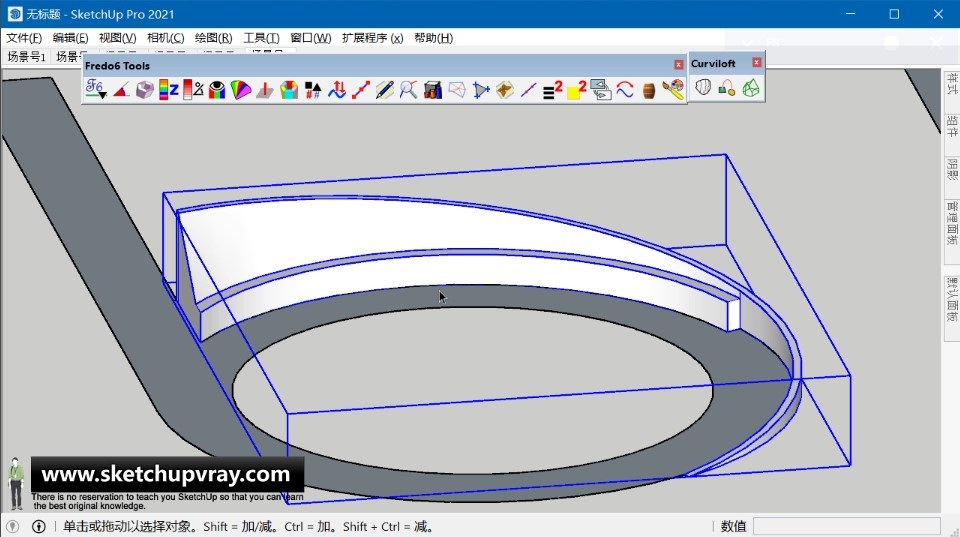

  • 第06步:调整视角至另一边,借助Loft放样-Curviloft 插件中的轮廓放样功能把靠背结构的每个面封上,相对于这个模型来说,使用轮廓放样是比较容易的,也可以使用拉线成面等插件。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

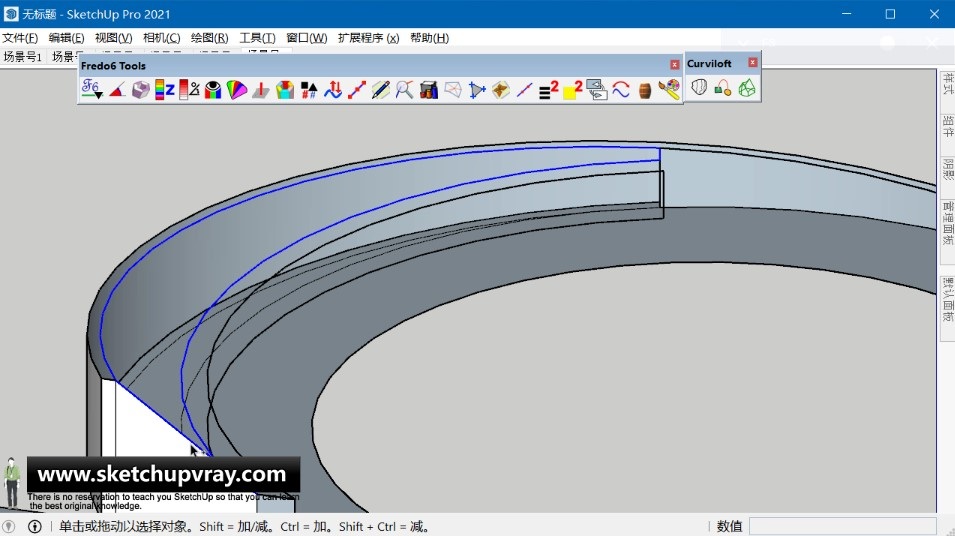

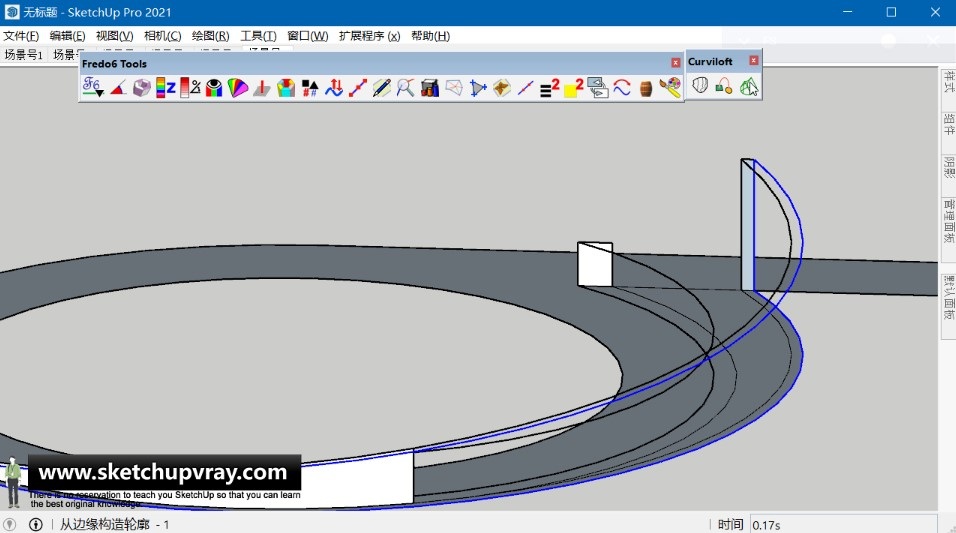

  • 第07步:在靠背部分,同样地使Loft放样-Curviloft 插件生成曲面,具体四条边线如下图所示,如果存在面的方向不一致的情况,记得要及时反转平面,鼠标右键就有这个命令选项。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台
  • 第08步:同样的道理,利用放样插件将剩下的每个面都进行封面操作,当然还其它方法,最后记得把整个模型创建为一个群组对象,便于后续建模。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

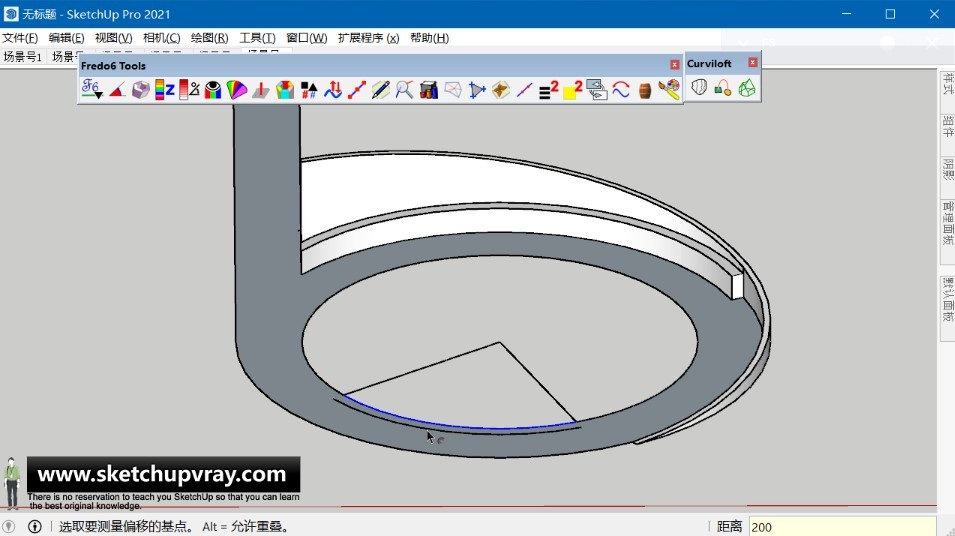

  • 第09步:前面都把那个比较大的靠背的坐凳创建好了,接下来就要开始创建比较小一点的那个坐凳。使用SketchUp的直线工具画出一条半径线,并且把这条线旋转复制出一条,定出一段弧线,再把这条弧线往外偏移出一定距离。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

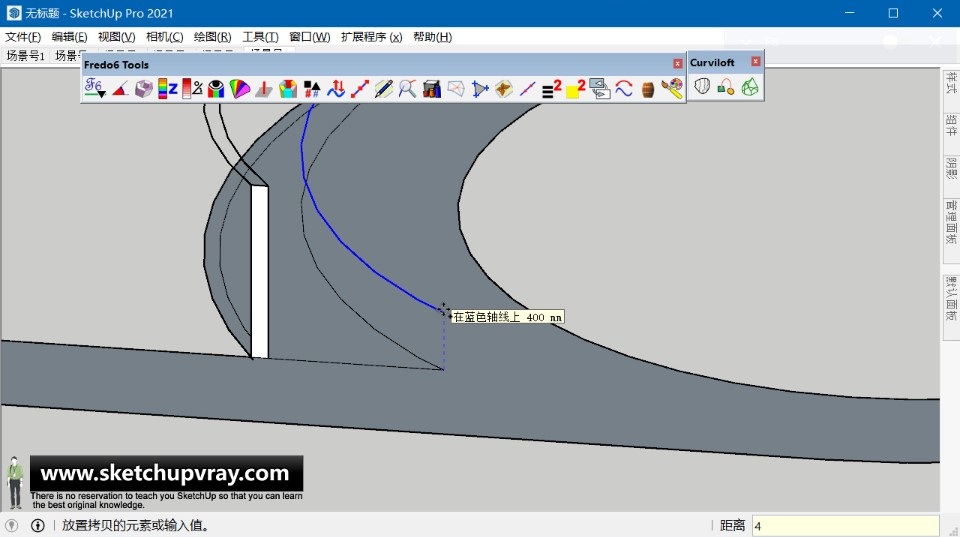

  • 第10步:其实这里是可以不使用插件就可以做好的,使用插件还显得有些麻烦了。分别选择两条弧线,使用曲线坡道得到两条有坡度的曲线,不过这里要修改顶高。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台
  • 第11步:对于封面这里有多种方式,我这里创建模型的时候麻烦了点,用了loft放样插件。简单的就是一个基本的推拉工具和移动工具就能完成就部分的创建。存在相当于是做出了一个,另外一块可以利用缩放工具的镜像复制功能得到。另外对于步道的创建就更简单,只需要锁定蓝轴方向,向下推拉出厚度即可,靠背部分底部也可以使用推拉工具推拉到位。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台

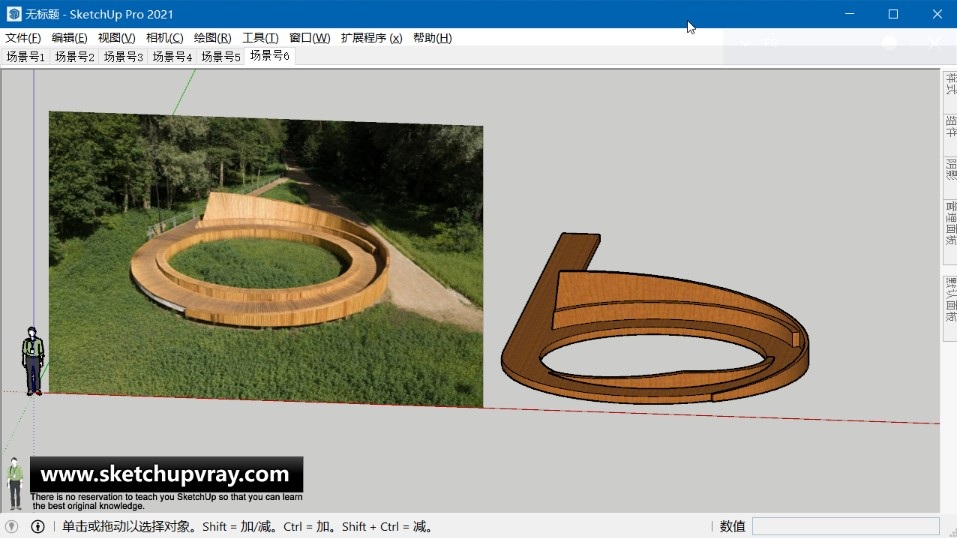

  • 第12步:等模型的所有部位创建好了之后,先将所有模型复制一份出来,创建为一个群组,然后进入到这个群组对象中,给所有对象赋予材质。
SketchUp草图大师SU创建感官公园里的人行步道与观景平台
