SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

以自由编织的竹篾为覆面。将东方的赏石文化和西方的形式科学相融合,最终营造出“别有洞天”的秘境花园......模型首次创建总用时约4分钟。您通过本文可以查看创建“别有洞天”竹构花园建筑景观装置的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建

插件解析:

在创建这个景观建筑模型的过程中用到了两种主要插件,基本大部分都是使用基本工具来完成的。第一个是起泡泡张拉膜插件,用来生成曲面。第二种是线转柱体插件,用到里面的线转圆柱......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“别有洞天”竹构花园建筑景观装置用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

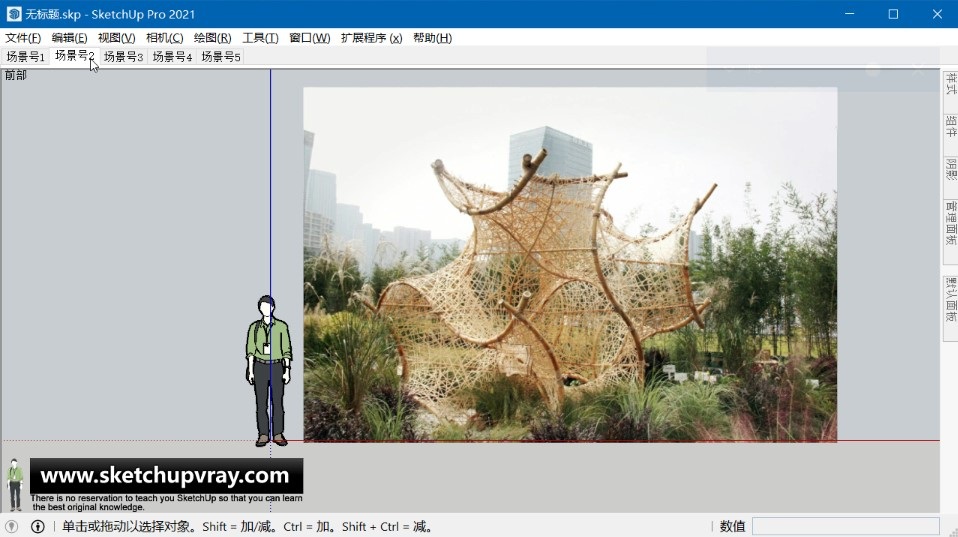

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

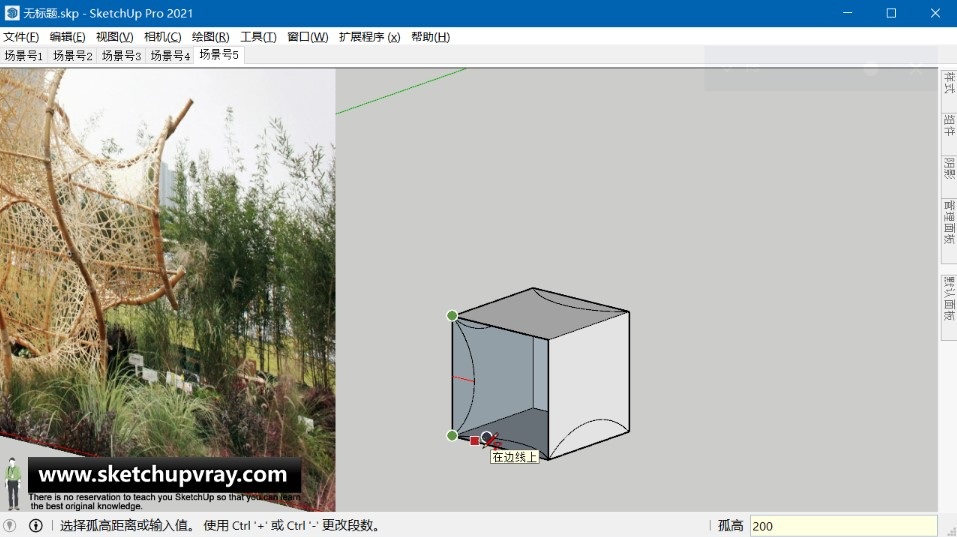

  • 第02步:首先在立面上画出一个立方体,然后在对应的六条边上画出六条圆弧线,如下图所示。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

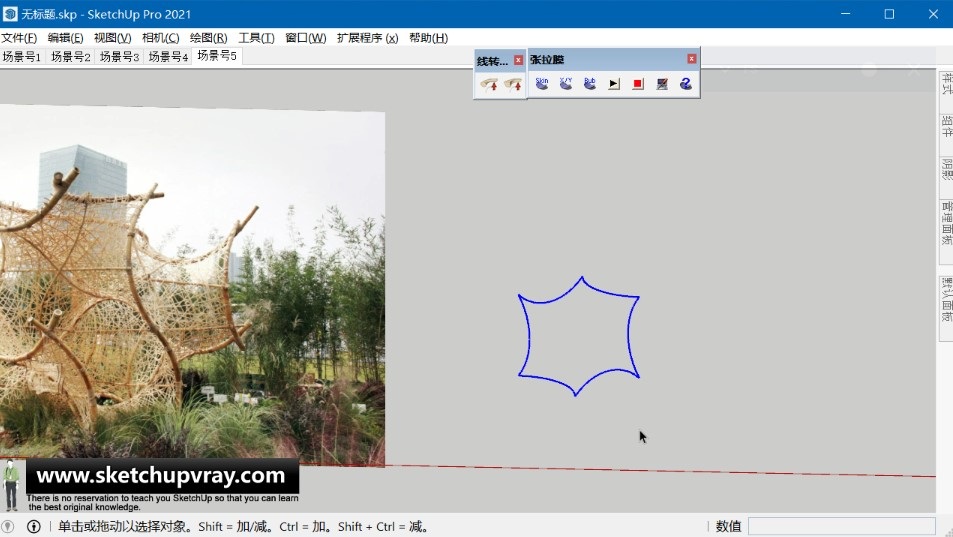

  • 第03步:接着将立方体的所有边线删除,只留下六条弧线,把这六条弧线在锁定蓝轴的情况下旋转一定角度
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

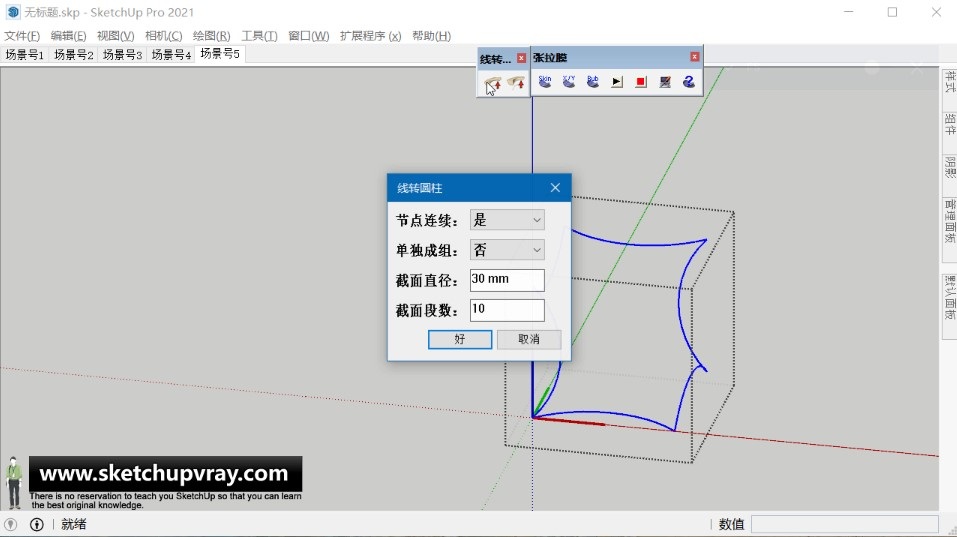

  • 第04步:接上一步,把创建好的这六条弧线复制出来两份,将其中一份创建成组件,在组件对象中,单击线转柱体LinesToColumns插件中的线转圆柱,把六条弧线实体化。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

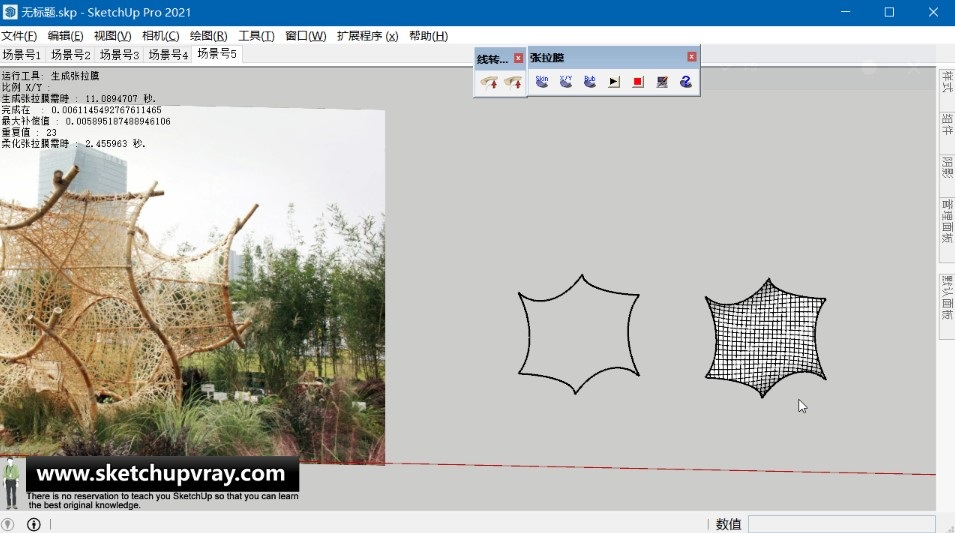

SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

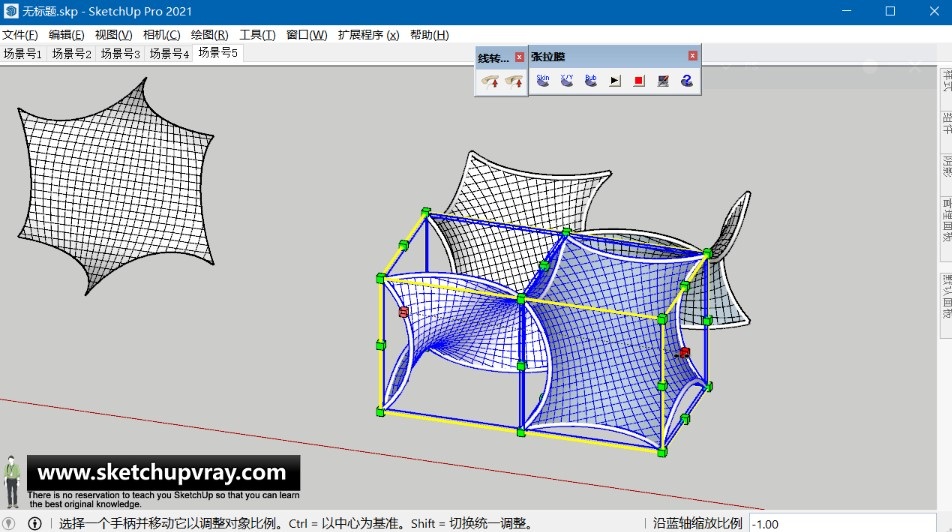

  • 第06步:把创建好的圆柱组件对象和曲面组件对象组合在一起。接着把这两个对象同时移动复制出来,并且利用缩放工具进行前后方向和左右方向的翻转。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

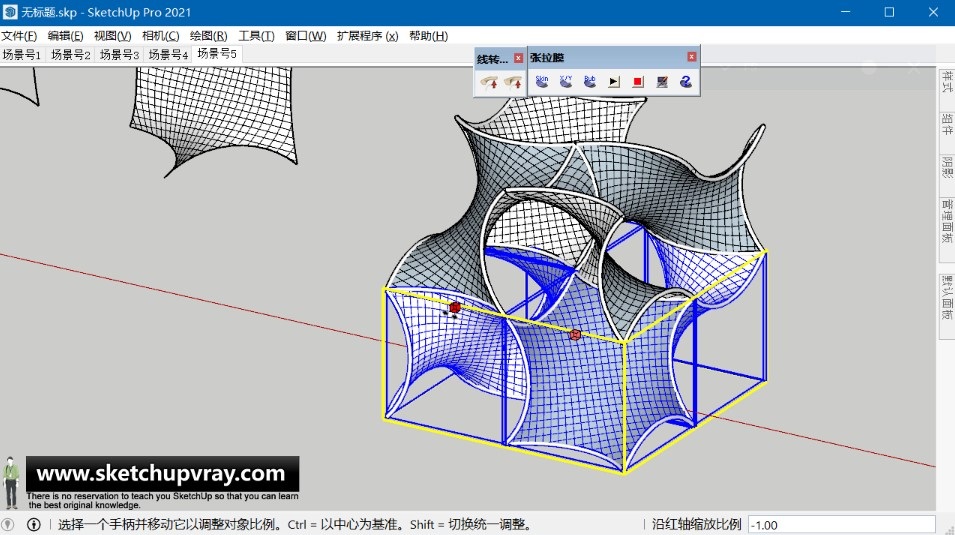

  • 第07步:与上一步类似,只不过是重复一下,先将对象复制出来,再进行翻转,这里就需要将这两个对象进行上下和左右两个方向上的翻转。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

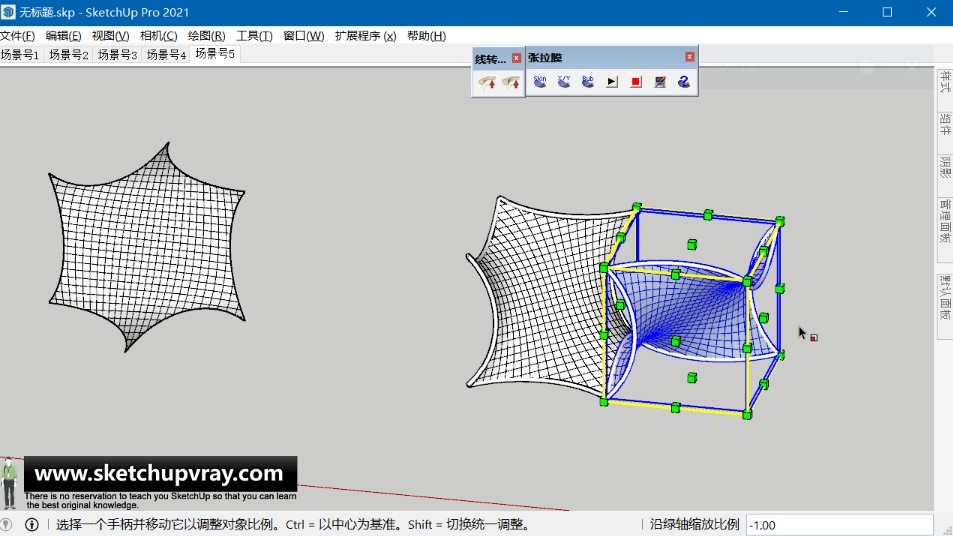

  • 第08步:到了最后一步,只对图上所示的四个对象进行左右翻转即可。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

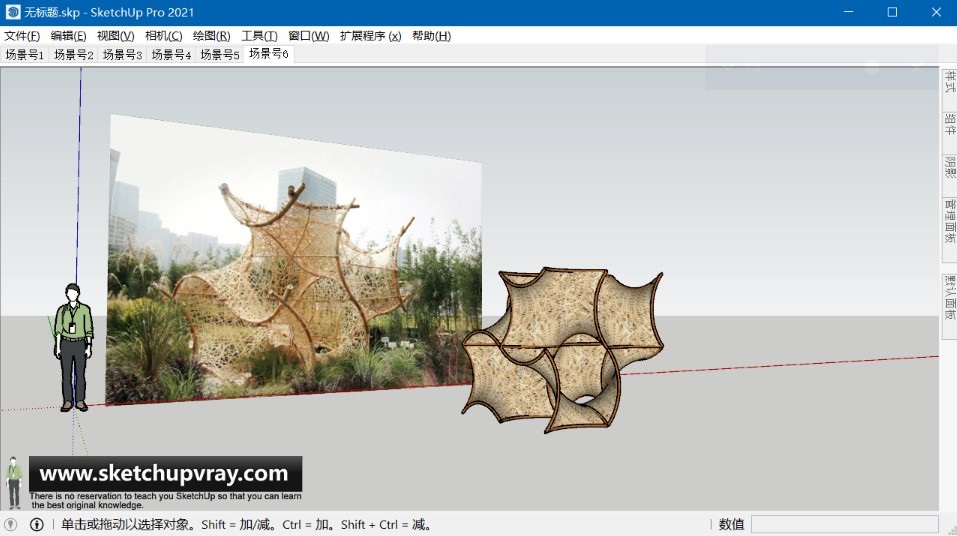

  • 第09步:接下来就可以对所有组件、群组对象赋予材质了,这里我是通过参考自行制作了一个贴图,圆柱是使用了自带材质进行赋予的。
SketchUp草图大师SU创建“别有洞天”竹构花园建筑景观装置

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
