SketchUp草图大师SU创建公共场所路旁公园树池模型

树池是市政景观之眼!她使得市政景观充满灵气与活力”看了这些案例之后才体会到这句话的含义! 接下来我们一起来慢慢欣赏景观之眼的魅力......模型首次创建总用时约3分钟。您通过本文可以查看创建公共场所路旁公园树池的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://ahjinlan.cn/m/
SketchUp草图大师SU创建公共场所路旁公园树池模型

插件解析:

这个模型在创建过程中用到了三种主要插件。第一个是贝兹曲线插件,用来绘制曲边线。第二种插件是超级推拉插件,用来将多个面同时推拉出厚度。最后一种插件是曲面(loft)放样插件,用到第一大类和第三大类,主要是为了得到曲面。另外创建这个模型也用到了SketchUp的自带功能,沙箱工具......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建公共场所路旁公园树池模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

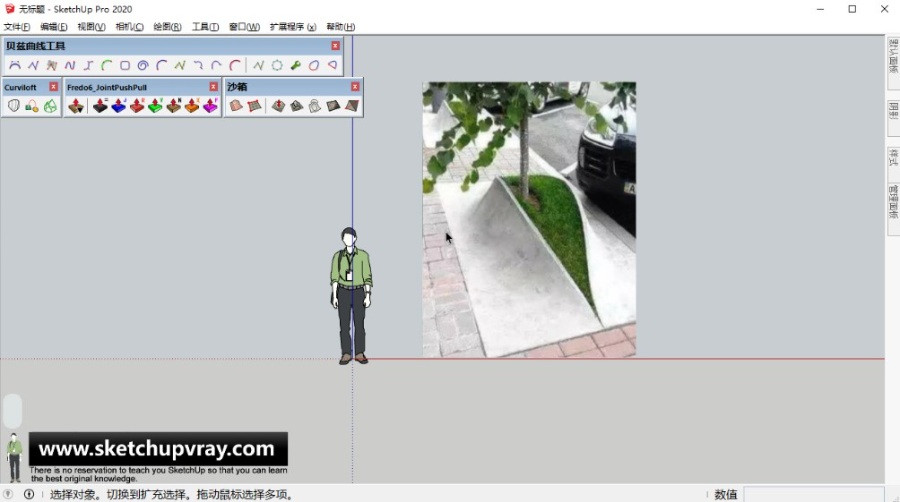

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建公共场所路旁公园树池模型

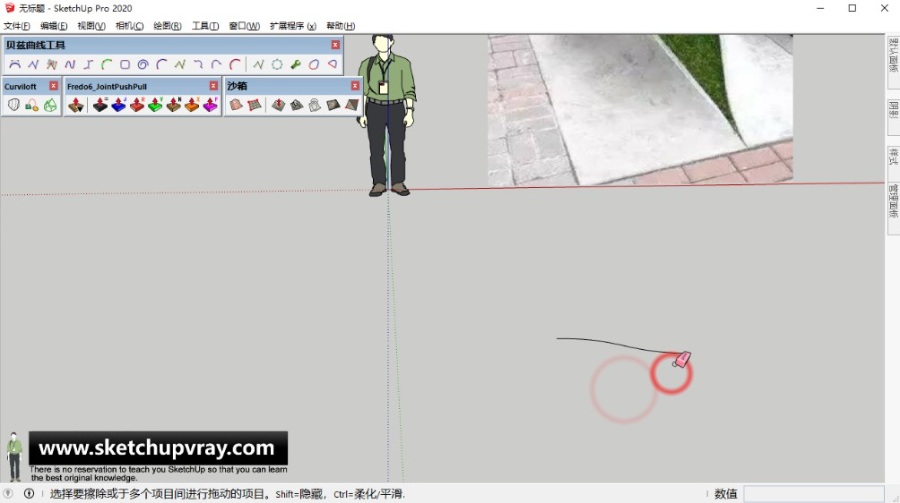

  • 第02步:我们可以将这个树池模型分成四部分做,只需要做一份就好,其余利用镜像复制得到。首先用贝兹曲线插件-Bezier Spline 大致绘制出树池边缘的曲线,也可参考图片描出来。
SketchUp草图大师SU创建公共场所路旁公园树池模型

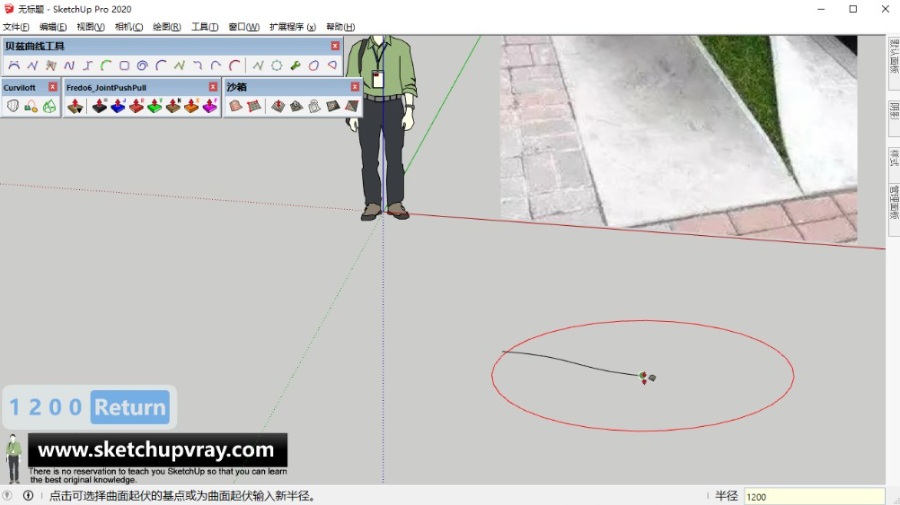

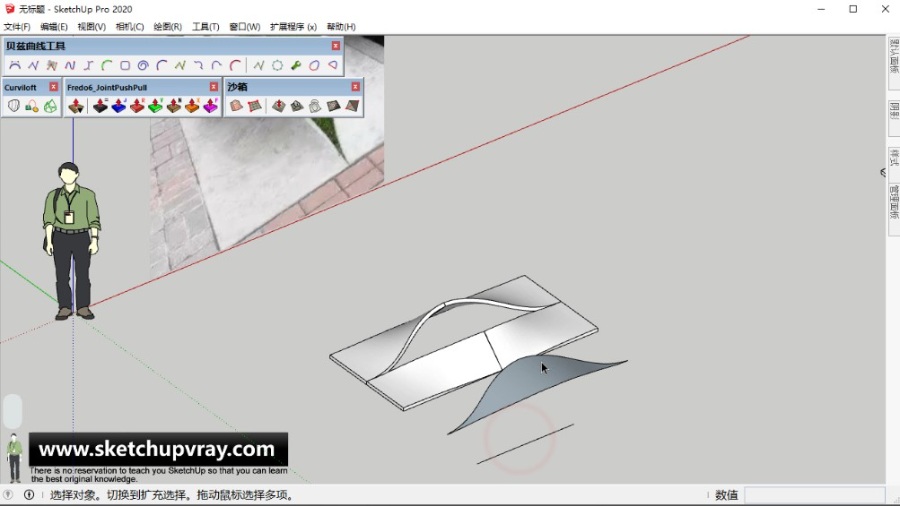

  • 第03步:这里我们用到了SketchUp的自带功能,沙箱工具中的曲面起伏。点击曲线的一头,根据图上的红色圆形,可以输入数值确定起伏影响的范围,锁定蓝轴方向向上拖动一段距离。这样在空间上树池的曲边轮廓线就画好了。
SketchUp草图大师SU创建公共场所路旁公园树池模型
  • 第04步:再利用直线工具将树池的全部轮廓线绘制出来,如下图所示。
SketchUp草图大师SU创建公共场所路旁公园树池模型

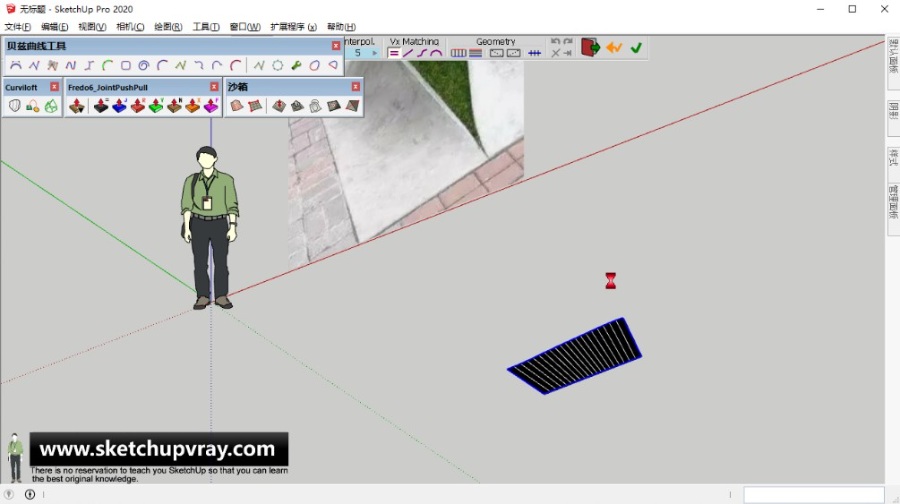

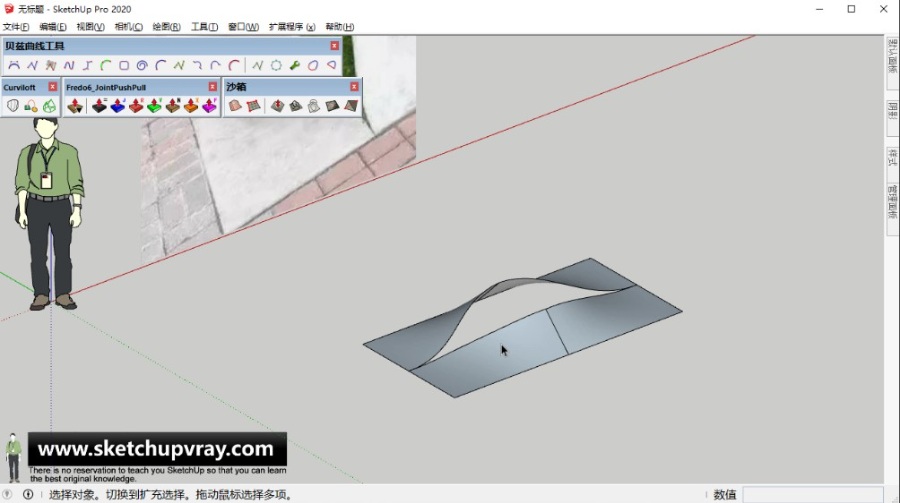

  • 第05步:全部选择轮廓线,点击Loft放样-Curviloft 轮廓放样,生成一个曲面,将这个曲面创建成组件。
SketchUp草图大师SU创建公共场所路旁公园树池模型
  • 第06步:选中组件,借助缩放工具的镜像复制功能,将组件对象复制出来3份,组成一个整体。
SketchUp草图大师SU创建公共场所路旁公园树池模型
SketchUp草图大师SU创建公共场所路旁公园树池模型
  • 第08步:接着提取整个树池的中间那个开口的轮廓线,利用Loft放样-Curviloft 生成一个曲面,就相当于是参考图中草皮的部分。
SketchUp草图大师SU创建公共场所路旁公园树池模型

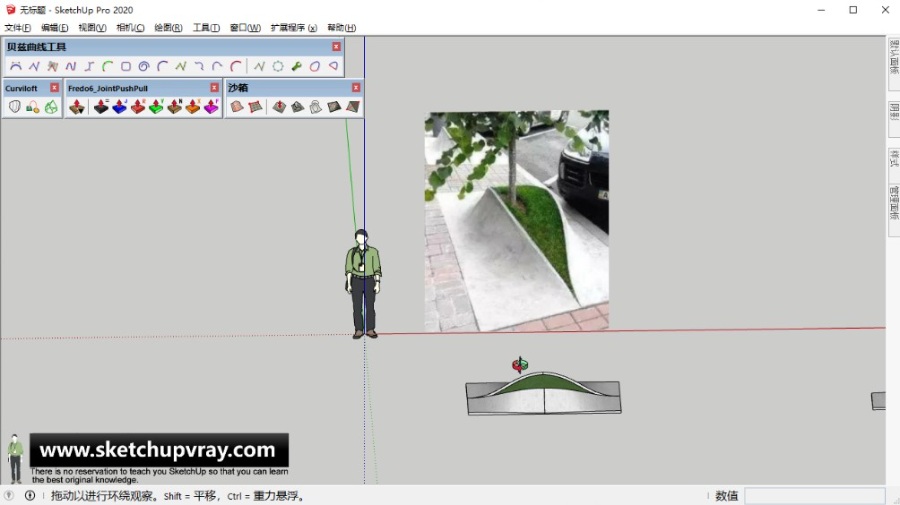

  • 第09步:最后再来给各组件、群组对象赋予材质。如果有需要的话,还可以在草皮的位置导入一棵树的模型,那样的话看起来就更好。
SketchUp草图大师SU创建公共场所路旁公园树池模型

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
