波浪及潮水的律动可以融合创造出一个无限的迴圈,其内在的联系及由此而生的能量,形成并定义了香港人灵动及奋发的精神面貌......模型首次创建总用时约14分钟。您通过本文可以查看创建香港山水-逢景观装置艺术作品的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

插件解析:

在创建这个景观装置的过程中用到了四种主要插件。第一个是JHS工具栏,主要是使用里面的焊接线条和自由变形命令。第二种插件是超级推拉插件,用来将多个面同时推拉出厚度。第三种插件是曲面(loft)放样插件,用到第一大类,主要是为了得到曲面,还胡一种是起泡泡张拉膜插件,也是一种生成曲面的插件......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建香港山水-逢景观装置艺术作品用到的插件,主要4个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

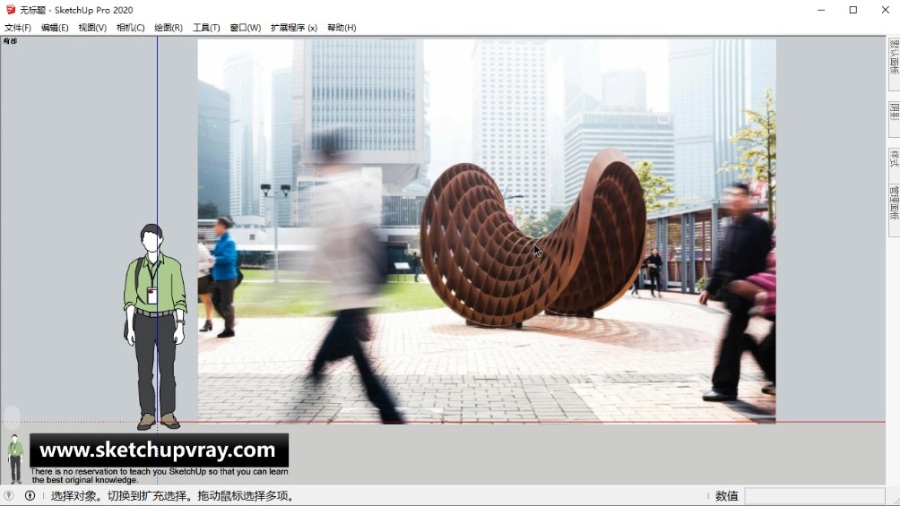

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

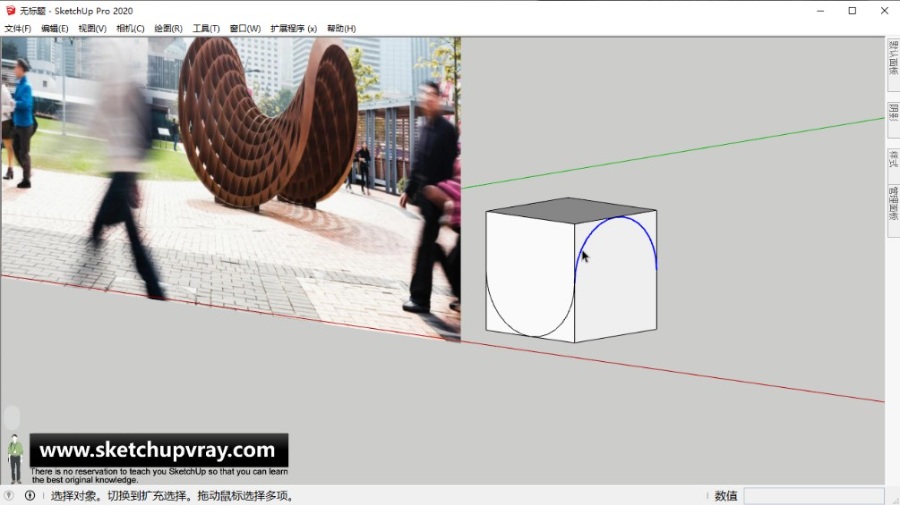

  • 第02步:首先绘制一个正方体,并创建成组,把这个正方体作为绘制曲线的载体。然后用画弧工具沿着正方体的四周绘制一条连续的曲线,然后将这条曲线焊接一下。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

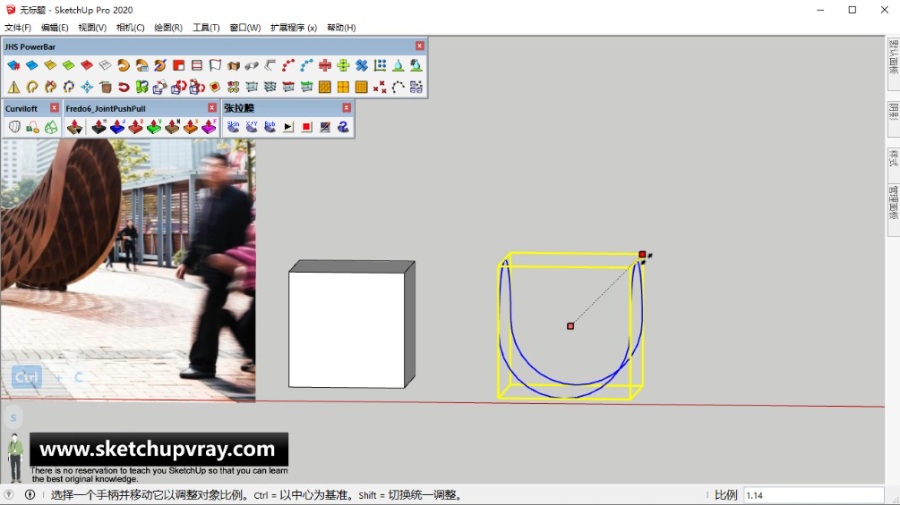

  • 第03步:把上一步绘制好的曲线复制一份,然后利用SketchUp的缩放工具稍微放大一点尺寸,具体可以根据实际尺寸来,我这里就只是大概估计了一下。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

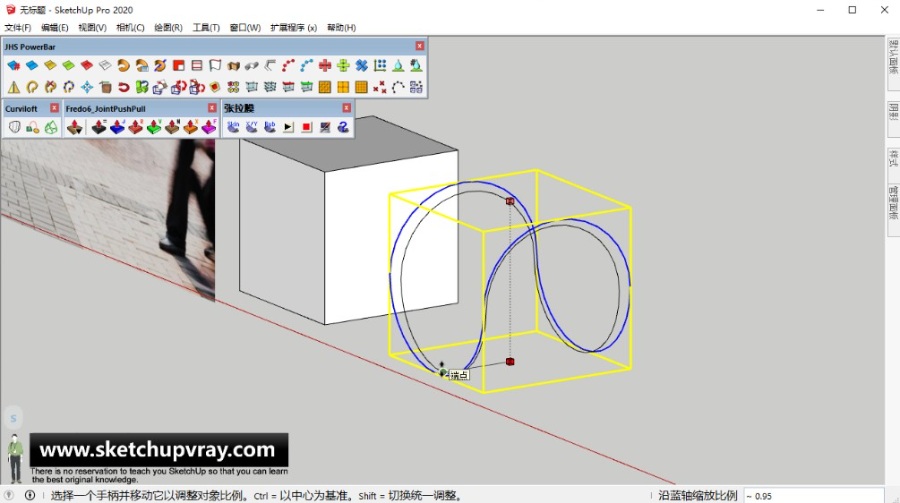

  • 第04步:在编辑菜单栏下点击定点粘贴,在原来位置上会出现一个新的曲线,只不过尺寸有改变目前存在一大一小两条封闭曲线,分别将其创建成组。选择较大一点的曲线,借助缩放工具,来调整一下两条曲线间的位置关系。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

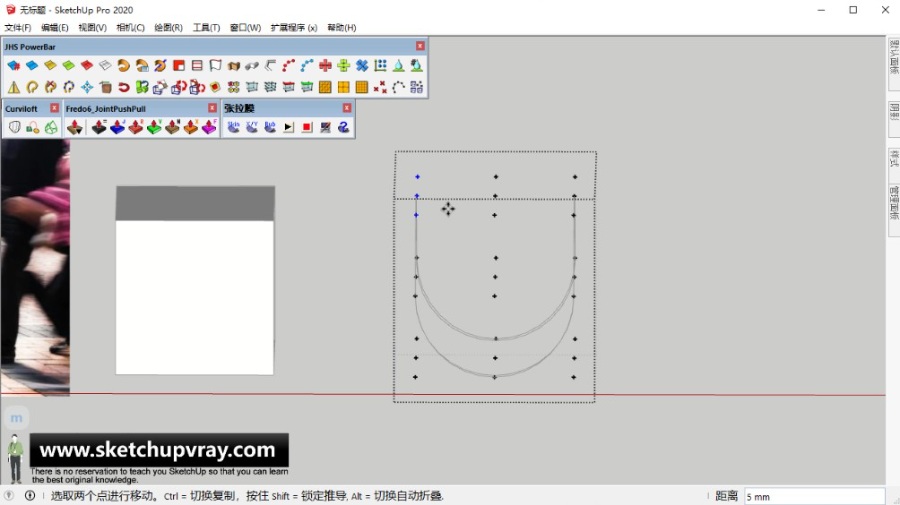

  • 第05步:上一步对曲线的位置调整只完成了一半,现在这一步才是真正要把位置调节好的关键一步。选中较大一点尺寸的曲线,点击JHS工具栏-JHS POWERBAR(CadFather)插件集中的自由变形,将最上面左侧的三个控制点往中间移动一段距离,在进行移动的时候一定要锁定方向。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

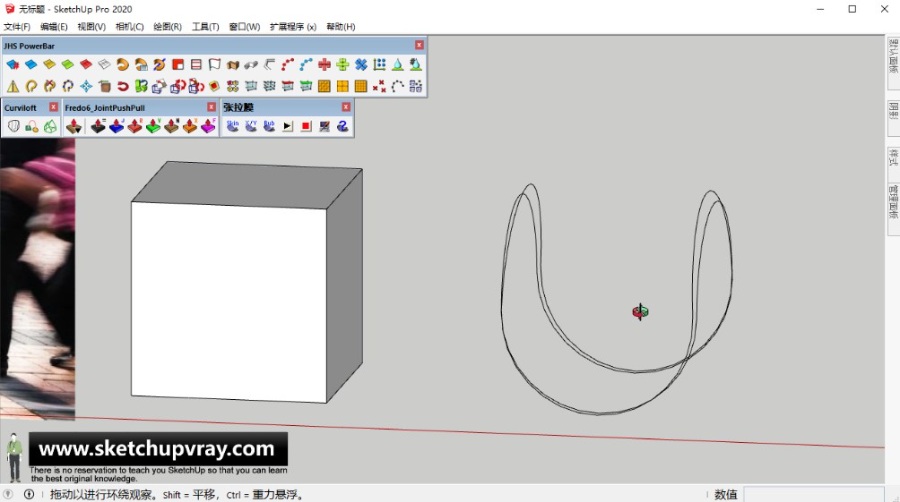

  • 第06步:同样的,对右侧那三个控制点也执行同样的命令。完成后就用不到控制点,将其删除即可。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

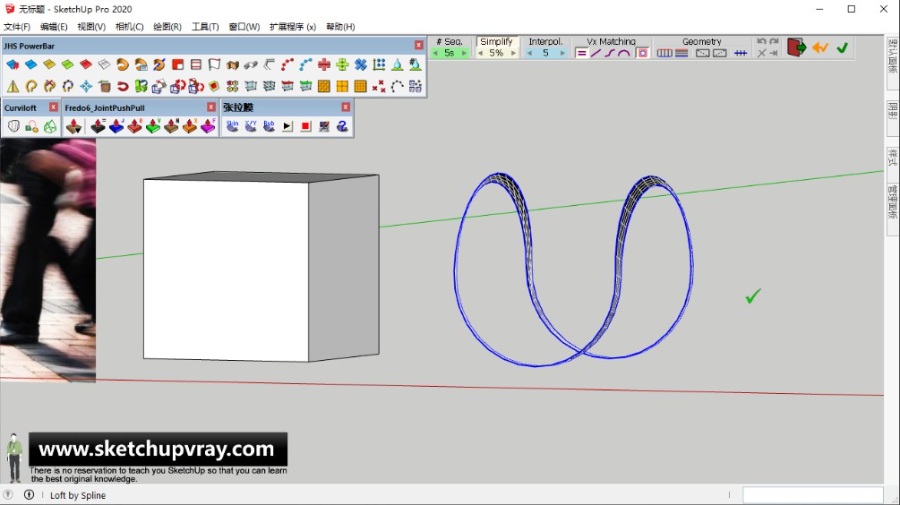

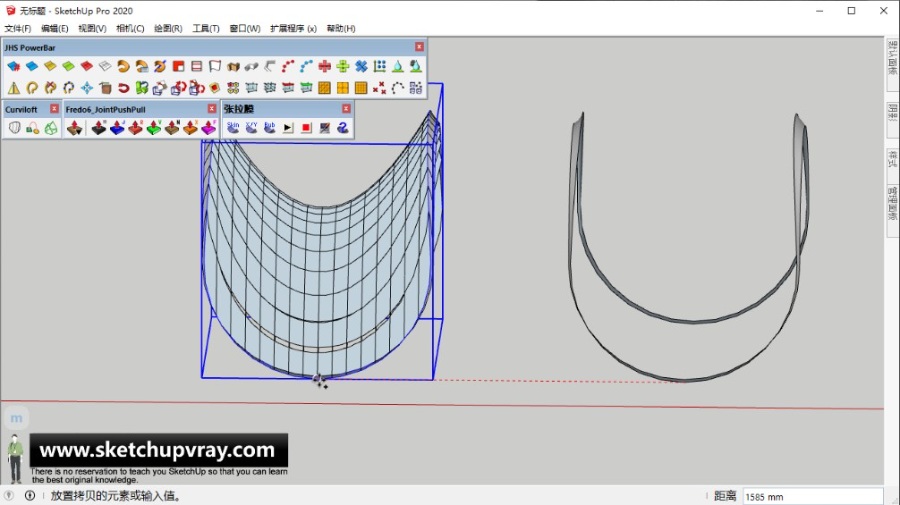

  • 第07步:这一步呢,我们先做边缘封面,这步放到后面做也是一样,影响不大,只需要选中两条曲线后单击Loft放样-Curviloft 中的曲线放样,适当调整参数就可以得到曲面。把这个曲面复制一份到一旁备用。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

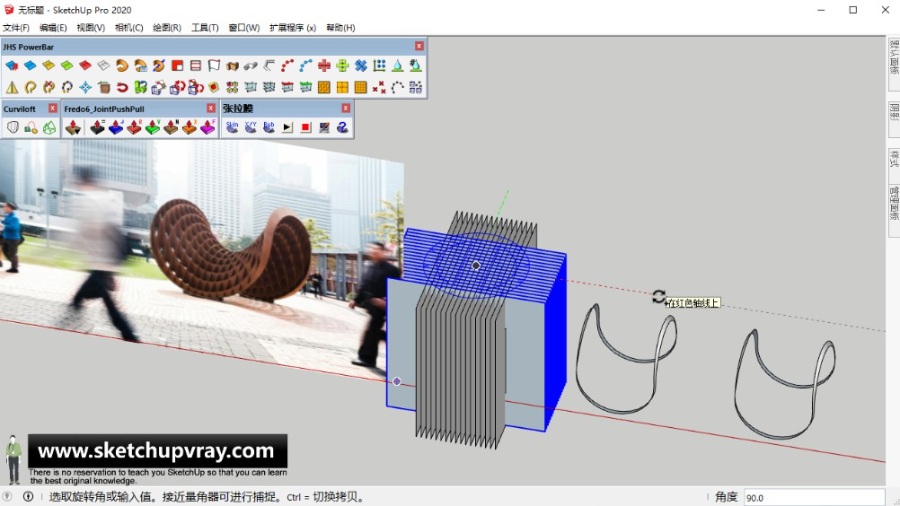

  • 第08步:借助刚开始创建模型的那个正方体,在正立面绘制一个正方形,创建成群组,并且通过移动的复制功能将正方形复制出来,并且,在侧立面方向上也要创建同样的开方形。具体布置方式见下图。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

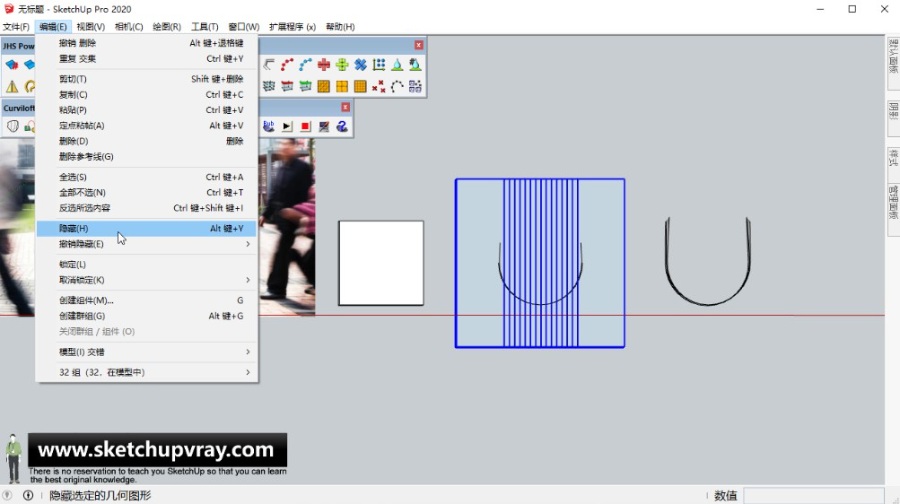

  • 第09步:将创建好的这若干正方形群组对象移动至目标对象的位置后,先将其隐藏。这个时候为了方便后续建模可以把前面创建的那个曲面也隐藏起来。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

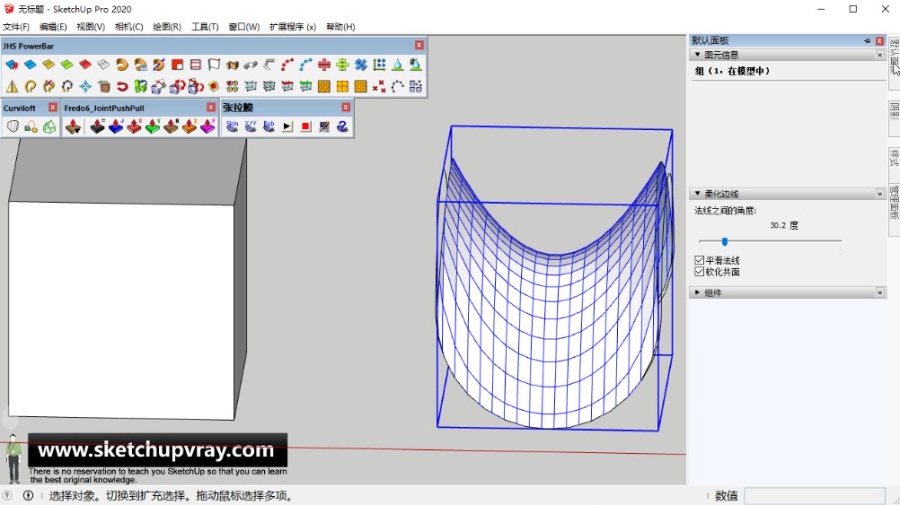

  • 第10步:前面把其余对象都暂时隐藏了后,就只剩下了两条曲线。选择一条,直接点击SketchUp起泡泡插件-SoapSkinBubbleTool(Josef L)中的生成张拉膜。右下角输入分成的网格值,两次回车,就能生成一个曲面,然后将曲面柔化/平滑一下。对另外一条曲线也执行相同操作,生成另一个曲面。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

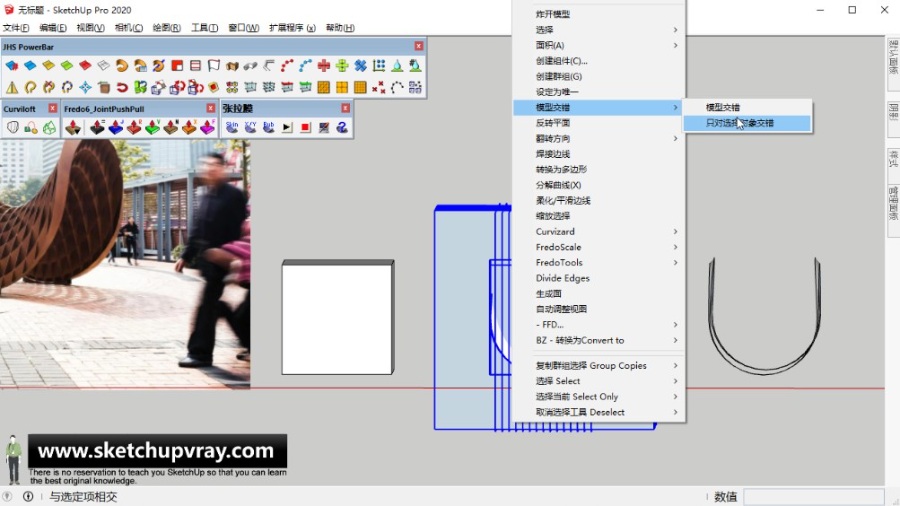

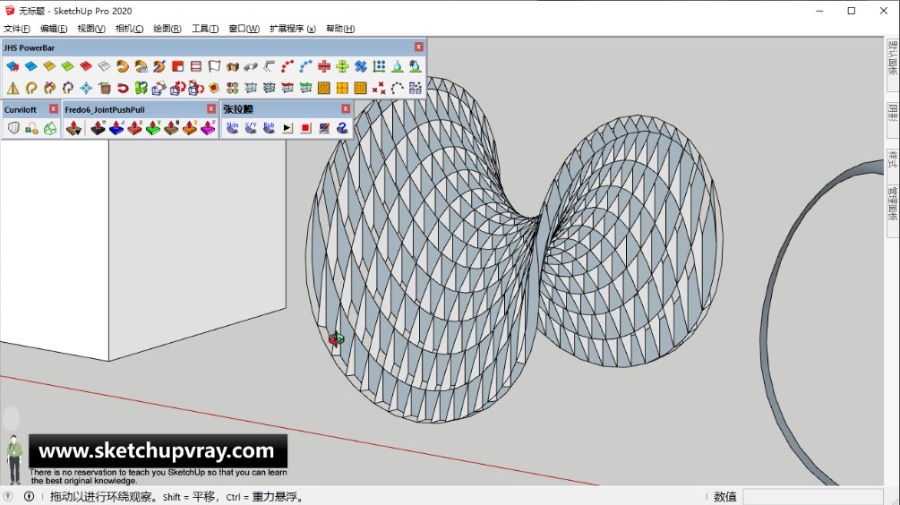

  • 第11步:现在要将隐藏的对象全部显示出来,可以在编辑菜单栏下选择取消隐藏,也可以使用快捷键,前提是您设定过快捷键。接着全部选择相交的对象,右键单击模型交错。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

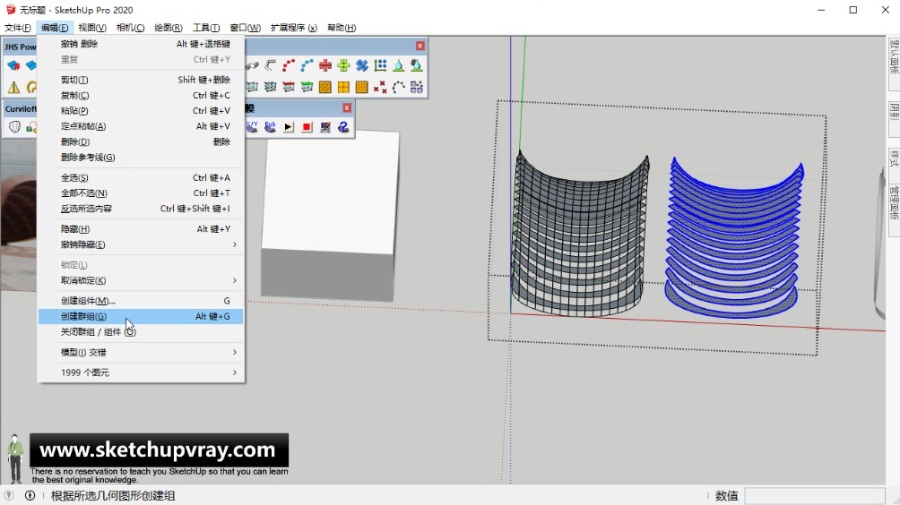

  • 第12步:这下我们只要炸开模型,删除多余的线和面,剩下的就是我们需要的整个结构中间十字交叉的部位,虽然现在只是一个月牙形的面,未成为实体。记得将剩下的部分先创建成群组,方便后续建模。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品
  • 第13步:双击对目标对象进行编辑,调整好视角,先选择与红轴平行的面,将其通过移动复制出来一份,单独创建成组。当然与绿轴平行的面也一样,把它们都单独提取出来。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

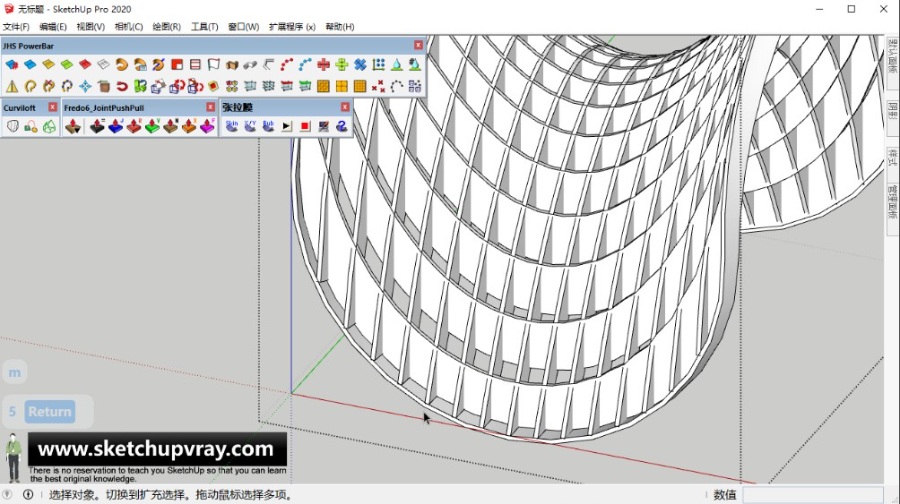

  • 第14步:然后通过参考点把相互垂直的两组月牙形面放置在一起,最后把不需要的线面删除。然后把旁边已经做好的那个封闭曲面也移动到位。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品

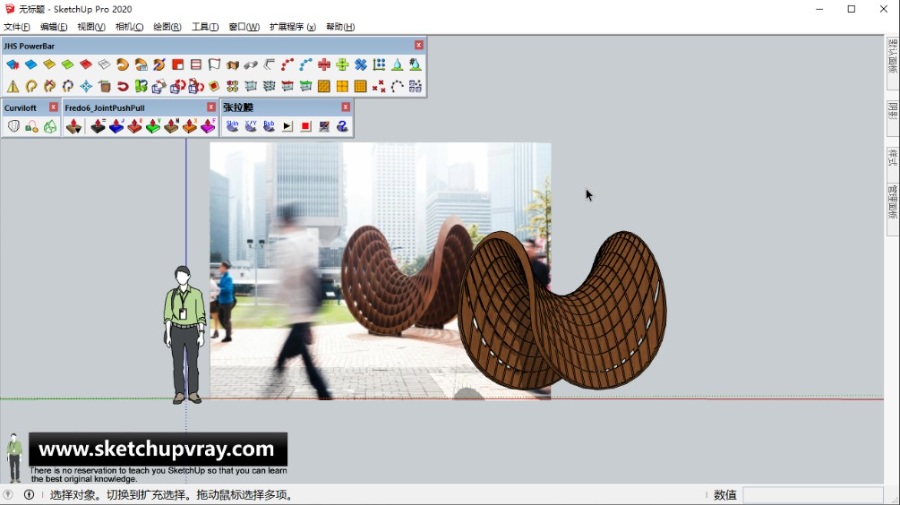

  • 第16步:记得在各对象的编辑状态下对各对象赋予材质。最后可以根据现场实际大小调整一下尺寸。
SketchUp草图大师SU创建香港山水-逢景观装置艺术作品
