木作的旋转起伏,仿佛是一个办公机器的核心齿轮,利用创新的工作环境给客户和员工提供双向的环境服务,通俗而言,无论是员工,还是客户,都可以在这个空间环境里,小憩一刻或集中的消化掉小组任务......模型首次创建总用时约10分钟。您通过本文可以查看创建保利办公室现代创意木作装置的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.kinpan.com/
SketchUp草图大师SU创建保利办公室现代创意木作装置

插件解析:

这个模型在创建过程中用到了三种主要插件。第一个是JHS工具栏,主要是使用里面的焊接线条和添加顶点命令、还有将组件和节点进行替换命令。第二种插件是S4U转组件,主要是用组件去替换目标对象。最后一种插件是曲面(loft)放样插件,用到第一大类,提取结构线......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建保利办公室现代创意木作装置用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

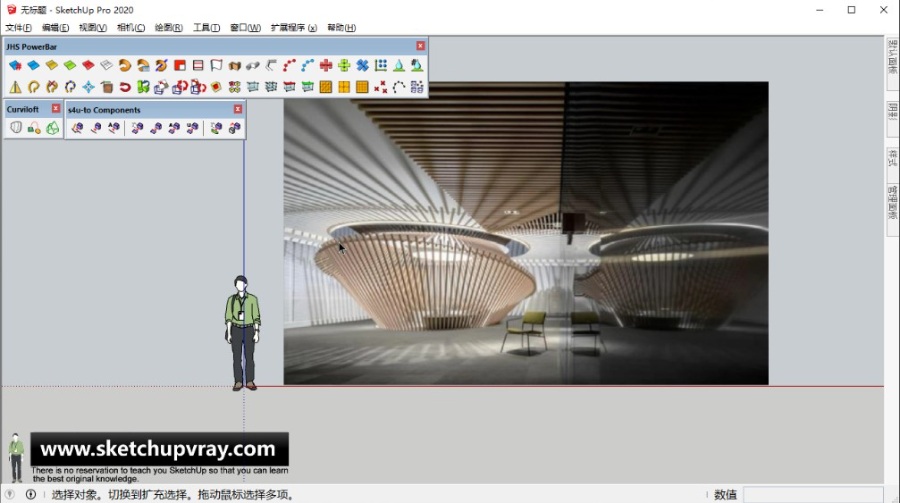

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建保利办公室现代创意木作装置

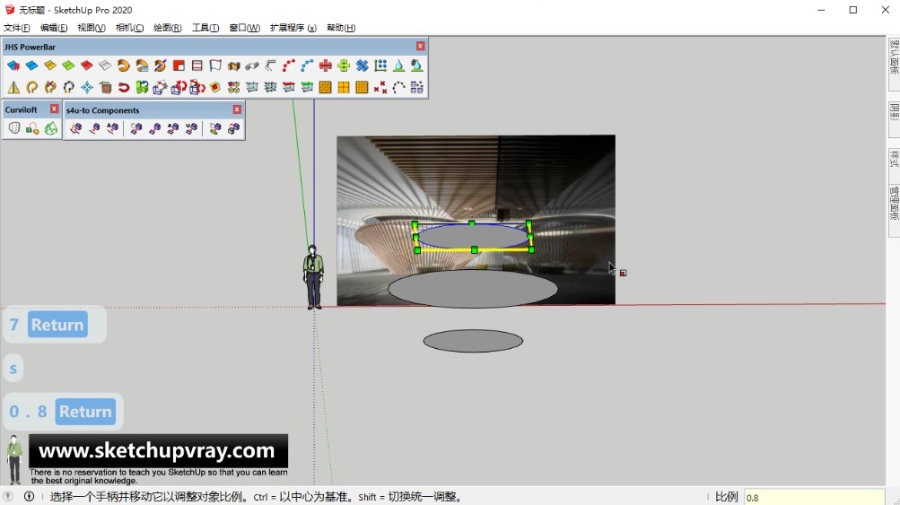

  • 第02步:通过参考图,我们可以知道目标模型大致是由三部分组成,两个曲面上的结构可以通过放样提取结构线得到。于是使用SketchUp的画圆工具,在水平面上绘制一个适当大小的圆形,记得修改圆弧段数,并创建成组。然后将圆形在锁定蓝轴的情况下向上复制2份,其中把第一个和第3个圆形进行缩小。但保证三个圆形的圆心在同一竖直线上。
SketchUp草图大师SU创建保利办公室现代创意木作装置

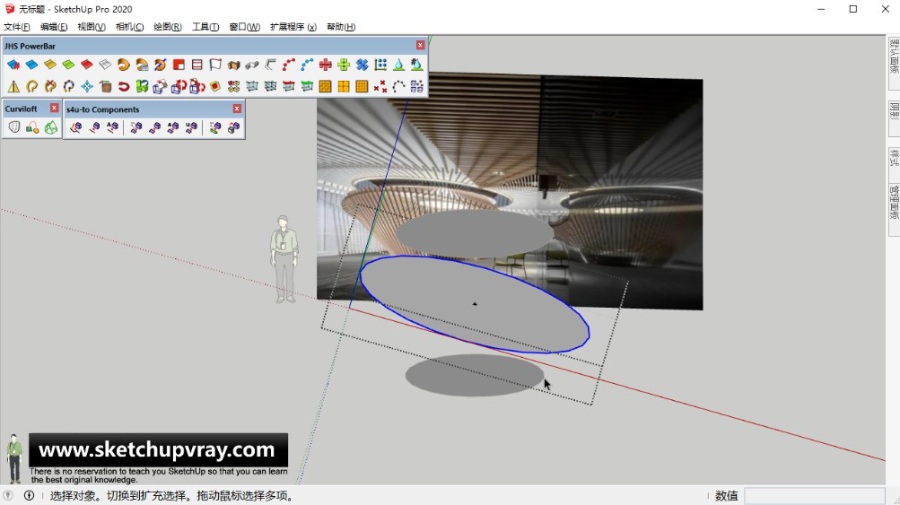

  • 第03步:对中间那个圆形进行编辑,选中圆弧线右键查找中心,这个在这一步很有用,后面也会用到。将中间这个圆形在锁定绿轴方向的情况下旋转一定角度。
SketchUp草图大师SU创建保利办公室现代创意木作装置

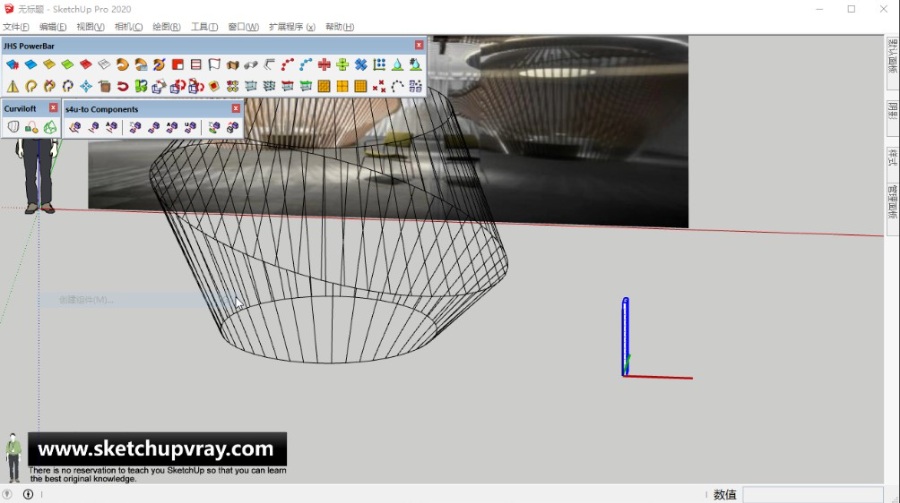

  • 第04步:这一步我们就来创建四周的结构对象。首先选择下部两个圆形,单击Loft放样-Curviloft 曲线放样,点击一个按纽(见下图),提取竖向结构线。在刚开始绘制圆形的时候就应该将圆形的边数定好,否则这一步生成的结构线就不够密。
SketchUp草图大师SU创建保利办公室现代创意木作装置

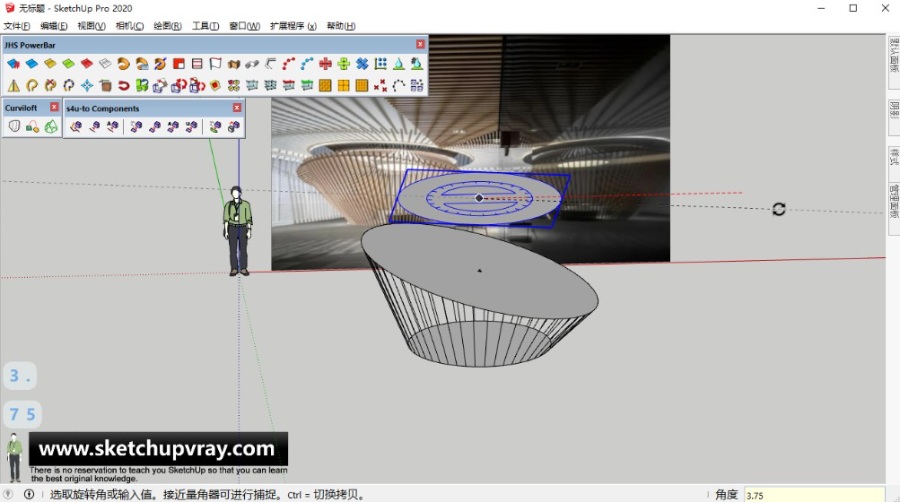

  • 第05步:这里我们就会用到那个中心点,激活SketchUp的旋转工具,把上面那个圆形和中间那个圆形分别参照各自的圆心旋转一定角度。
SketchUp草图大师SU创建保利办公室现代创意木作装置

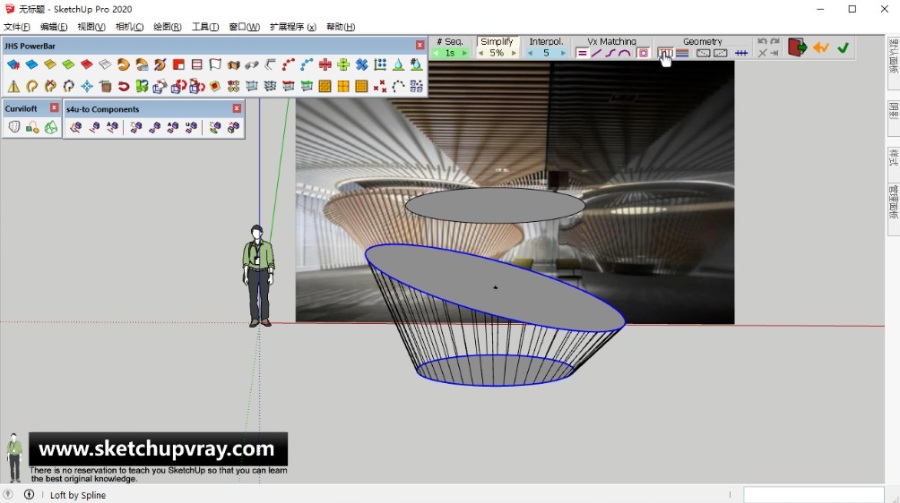

  • 第06步:接下来这一步与第04步相同,只不过提取出来的结构线刚好与前面那一组错开,这不正好就是目标模型所需要的吗。
SketchUp草图大师SU创建保利办公室现代创意木作装置
  • 第07步:新建一个矩形,将其推拉出一定高度,并重新设定坐标中心后创建为一个长方体组件。
SketchUp草图大师SU创建保利办公室现代创意木作装置

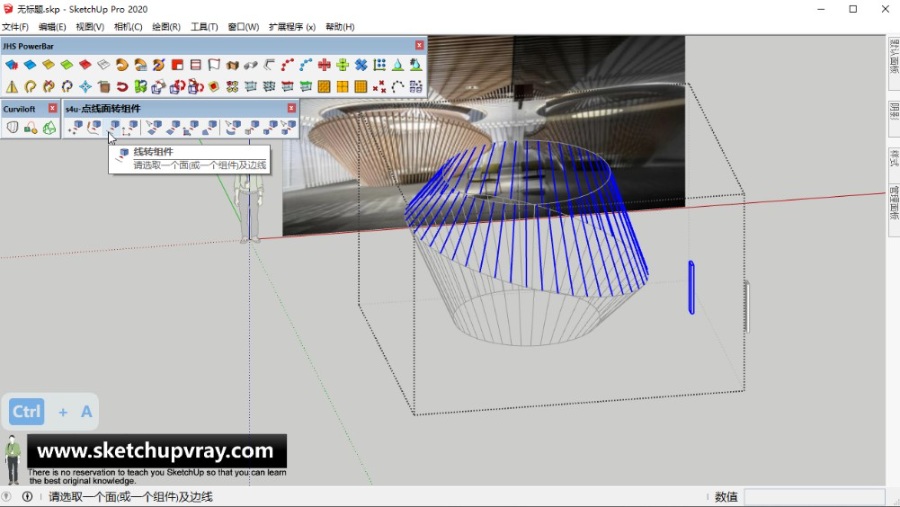

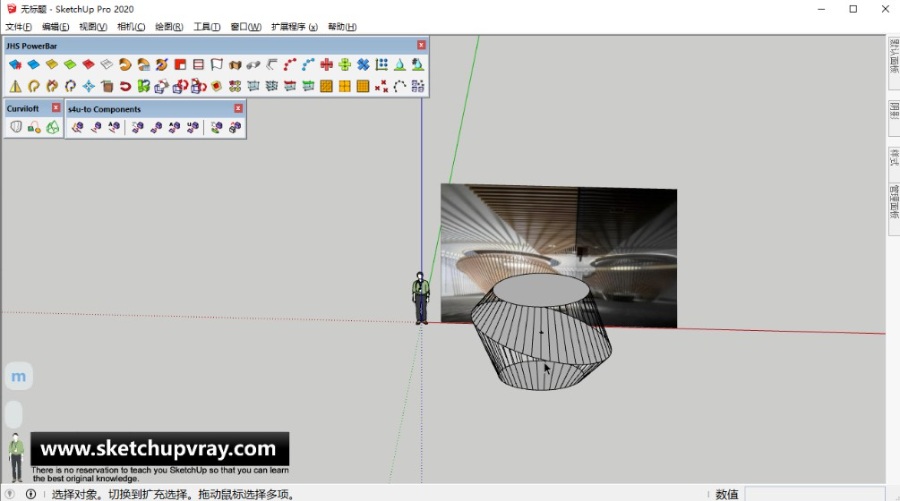

  • 第08步:现在就到了激动人心的时刻,首先把创建好的组件对象复制一份,然后进入结构线的群组当中,粘贴一份。全部选择群组内的所有对象,包括结构线和那个长方体组件,点击S4U转组件-s4u to Components(suforyou)中的线转组件,可以看到所有结构线都转变成了组件对象,并且按照一定规律分布。
SketchUp草图大师SU创建保利办公室现代创意木作装置

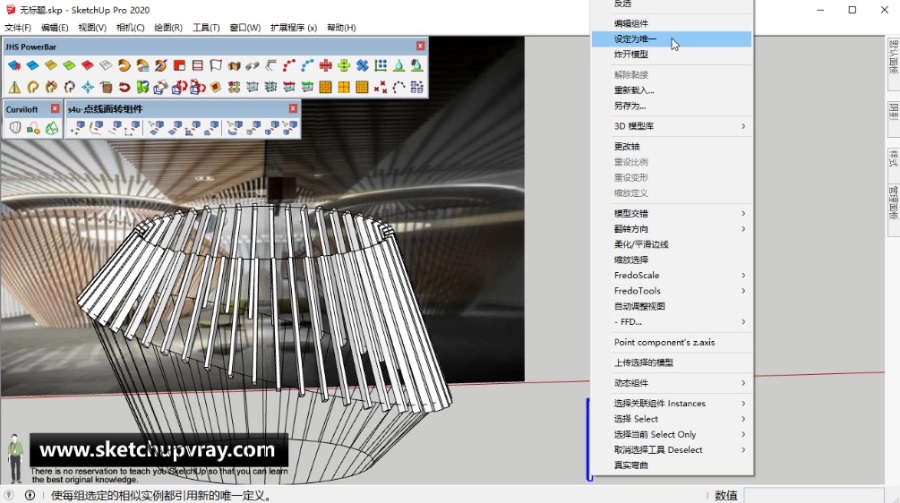

  • 第09步:删除多余对象后退出编辑状态,接下来要对另一个群组内的结构线执行相同的命令,那就需要对最初创建的那个长方体组件设定唯一性。
SketchUp草图大师SU创建保利办公室现代创意木作装置

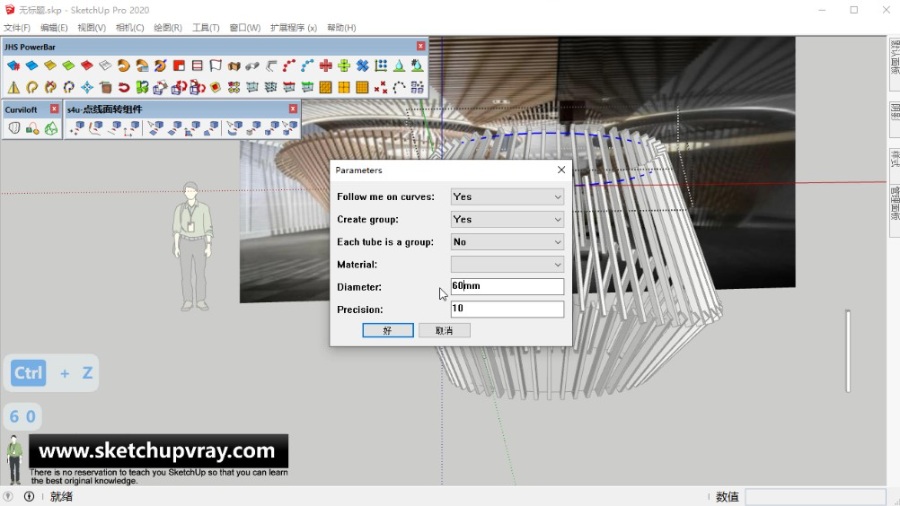

  • 第10步:将四周的木方结构创建好后,就要来做连接这一圈结构的物件了,也就是那三个圆形。分别对三个圆形编辑,删除圆面,只留下圆弧边线,这下会用到JHS工具栏-JHS POWERBAR(CadFather)线转圆柱命令,设定好直径参数即可。
SketchUp草图大师SU创建保利办公室现代创意木作装置

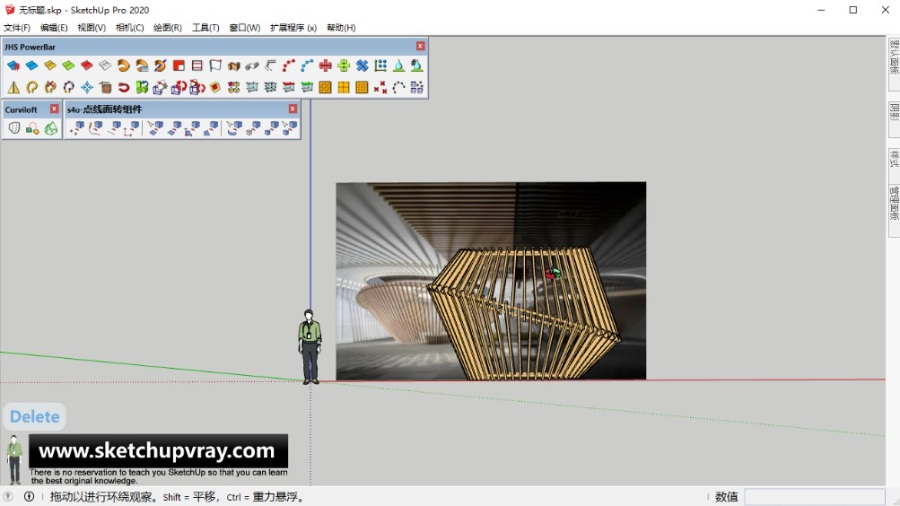

  • 第11步:在各群组或组件的编辑状态下,对各对象赋予材质。有必要的情况下可以根据现场实际来调整大小,这样一个非常有创意的木作就做好了。
SketchUp草图大师SU创建保利办公室现代创意木作装置

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
