SketchUp草图大师SU创建户外景观园林公共坐椅模型

“公共座椅设计会更加人性化,是按照人体工学原理来进行设计,坐在上面会觉得非常的舒服。而且公共座椅设计时还考虑了一个问题,那就是和环境的融合......模型首次创建总用时约13分钟。您通过本文可以查看创建户外景观园林公共坐椅模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.sohu.com/
SketchUp草图大师SU创建户外景观园林公共坐椅

插件解析:

在创建这个艺术装置的时候,共使用了三种插件,第一种为JHS工具栏,主要用到里面的拉线成面、添加顶点以及选择组件和节点进行替换的功能。第二个是超级推拉插件,主要用于将多个面同时推拉出厚度。第三种是曲面放样插件,用到第一大类生成曲面……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建户外景观园林公共坐椅用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

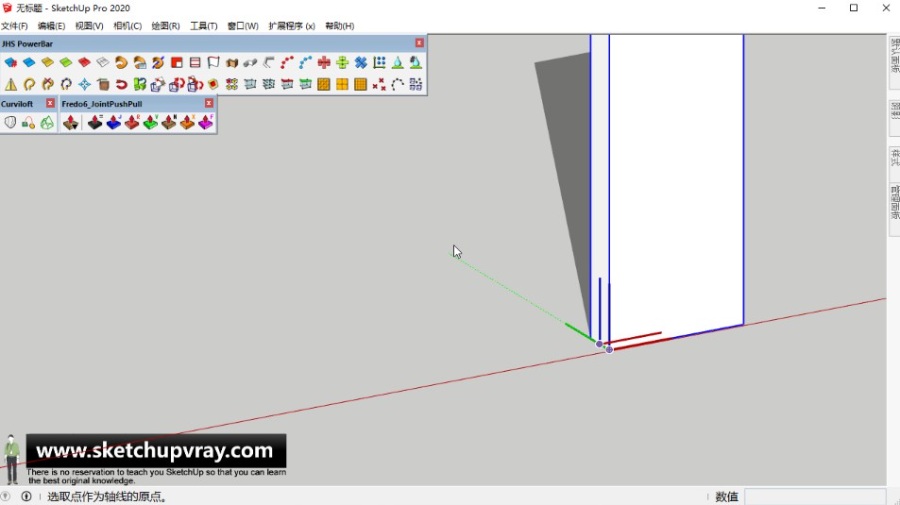

  • 第02步:我们注意到这个公共坐椅分为了靠背和坐椅部分,而且它们都存在一个小倒角。我们现在就开始做靠背部分,先画断面,在SketchUp中,使用矩形工具绘制好一个矩形后,再把那个倒角做出来,最后将其创建为群组。
SketchUp草图大师SU创建户外景观园林公共坐椅模型
  • 第03步:选择对象,用移动工具将它复制出来一份,并调整一下其中一个的高度,而且从顶面看,这两个对象是呈一定角度布置的,就是参考图上表示的靠背的最高和最低处。然后单击Loft放样-Curviloft 中的曲线放样,调整段数为10,点击绿色对钩即可。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

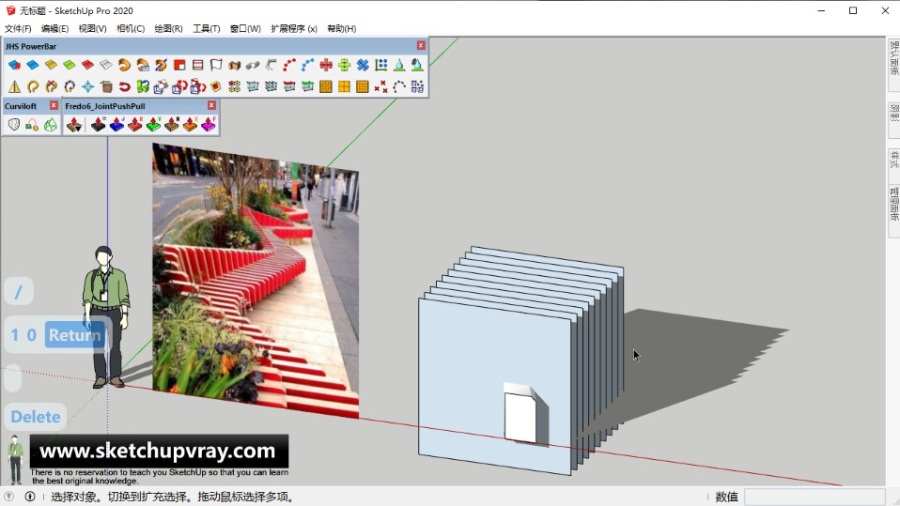

  • 第04步:在相机菜单栏下调整视图为前视图,绘制一个矩形,矩形要足够大,把矩形创建为群组。接着把矩形群组对象在锁定绿轴的情况下进行移动复制,数量与上一步生成的曲面的结构线数量相同。
SketchUp草图大师SU创建户外景观园林公共坐椅模型
  • 第05步:然后同时选择所有群组对象,右键单击模型交错,炸开模型后删除废线废面。如果存在缺面的情况,用直线工具手动封面。最后将所有对象统一创建成组件。
SketchUp草图大师SU创建户外景观园林公共坐椅模型
SketchUp草图大师SU创建户外景观园林公共坐椅模型

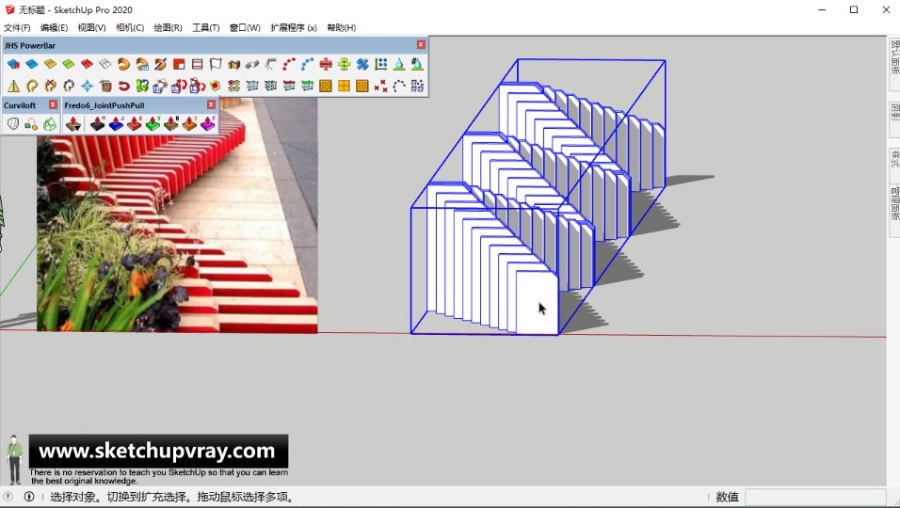

  • 第07步:选中整个组件对象,借助缩放工具的镜像复制功能,将其复制出来1份(这里您可以使用JHS工具栏-JHS POWERBAR(CadFather) 的镜像物体命令)。在编辑菜单栏下点击定点粘贴,这时就有两个对称的组件了,最后把这两个组件对象再复制出来几份,并且统一创建为一个大的群组。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

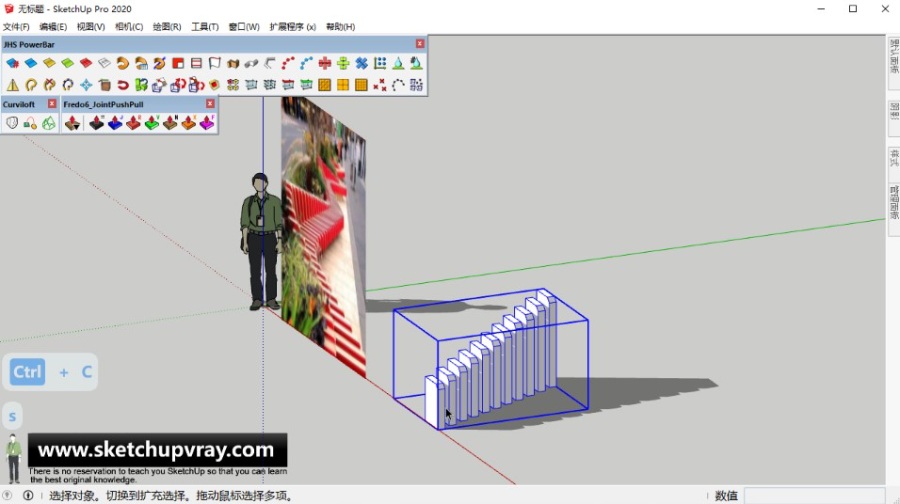

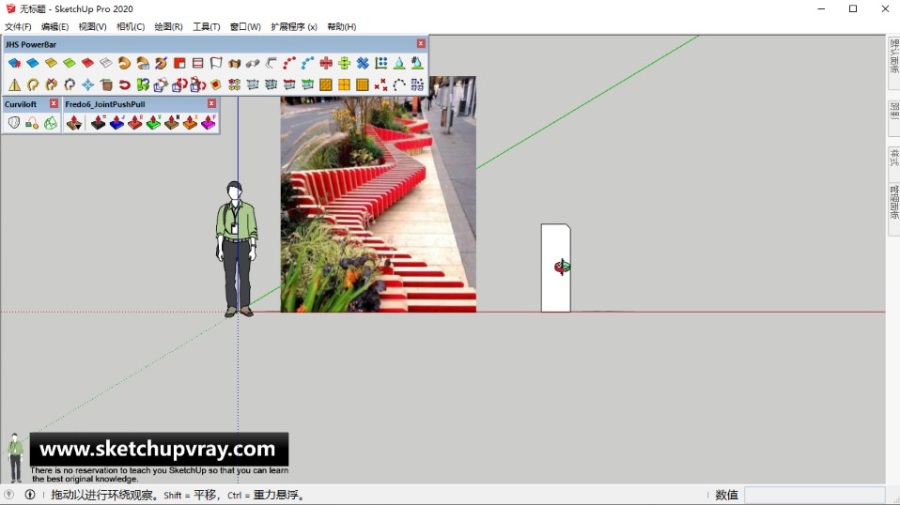

  • 第08步:复制一块靠背构件,单独创建为一个组件,并且修改一下坐标,这里是为后面做准备,记得坐标轴中心一定在中点处。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

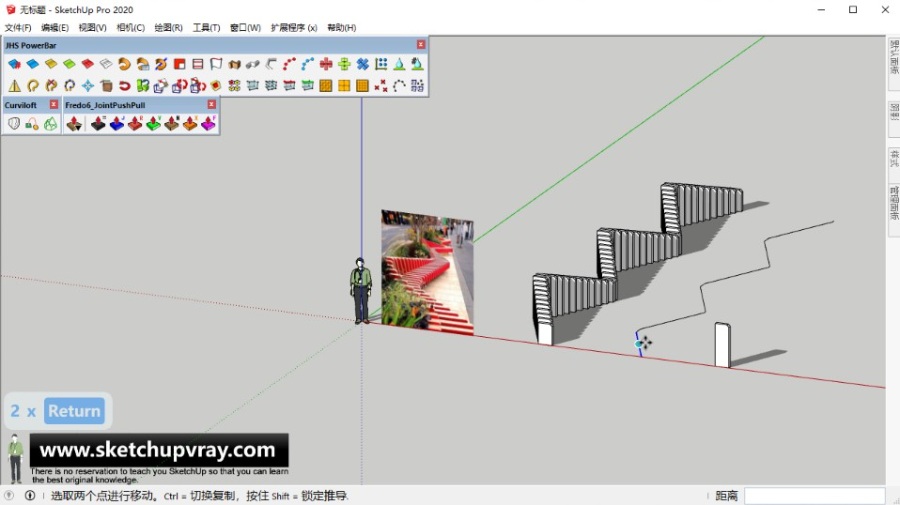

  • 第09步:前面创建的靠背群组对象从顶面看是呈一个波浪的形状,我们现在用直线工具将这个波浪描出来,并将其复制出来,焊接一下。接下来使用JHS工具栏-JHS POWERBAR(CadFather) 拉线成面命令,把这条波浪线沿着红轴方向拉出一段距离。然后把这个曲线平面创建成组。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

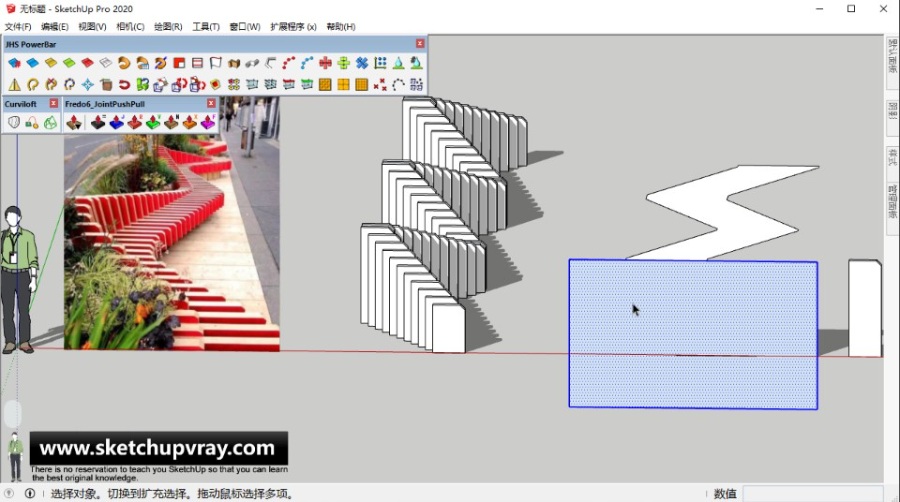

  • 第10步:这个模型用到SketchUp的基本工具比较多,在前视图的方向下,画出一个矩形,创建成组,保证矩形能与那个曲线平面完全相交。
SketchUp草图大师SU创建户外景观园林公共坐椅模型
  • 第11步:同样的,这一步肯定您也看出来我要干什么。锁定绿轴,将矩形移动复制,并且注意这里任一矩形是处在靠背构件间隔的正中。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

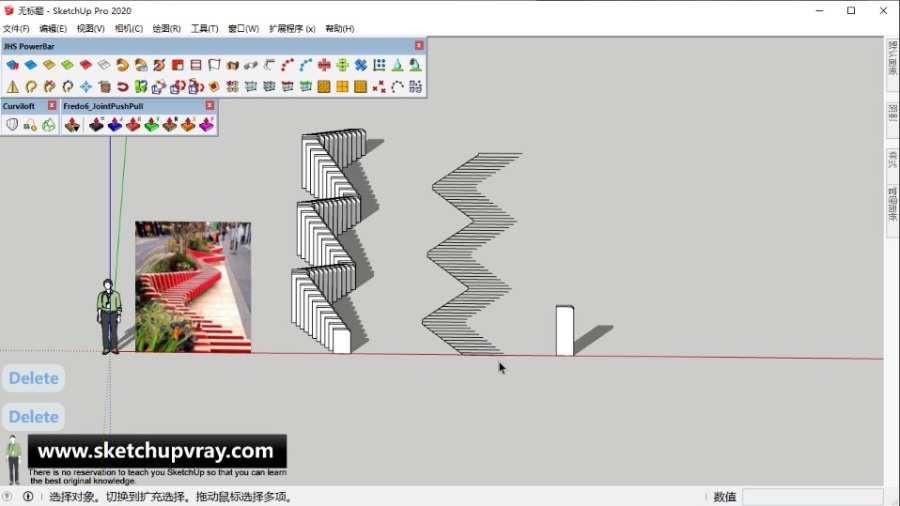

  • 第12步:选择所有矩形群组和曲线平面。右键单击模型交错,炸开模型,删除废线后,只需要留下相交线作参考。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

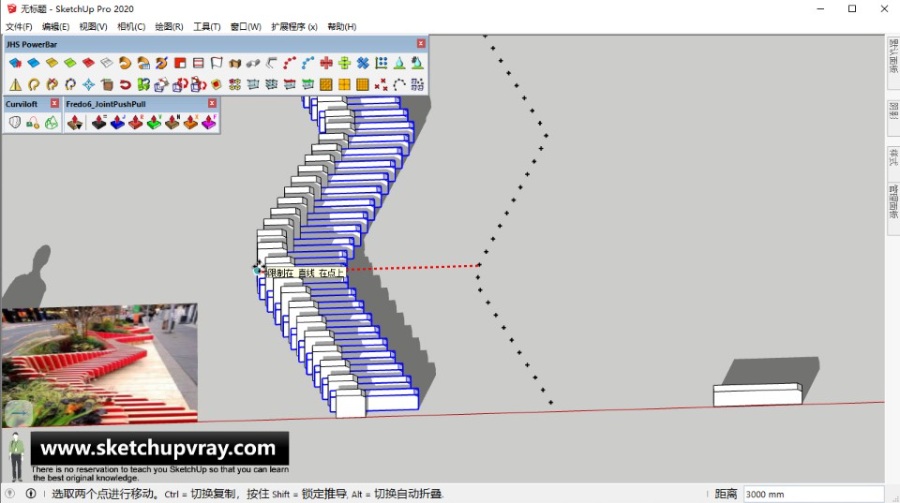

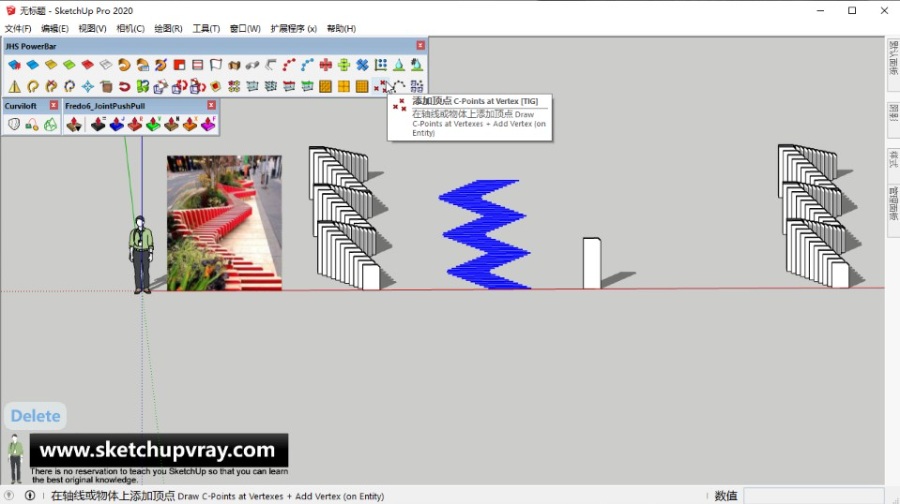

第13步:先将前面做好的模型复制至一旁备用,选择所有模型交错后生成的直线,点击JHS工具栏-JHS POWERBAR(CadFather) 添加顶点,这时会沿着波浪线路径生成两份相同规律布置的顶点。删除一半,只需要一份就够。

SketchUp草图大师SU创建户外景观园林公共坐椅模型

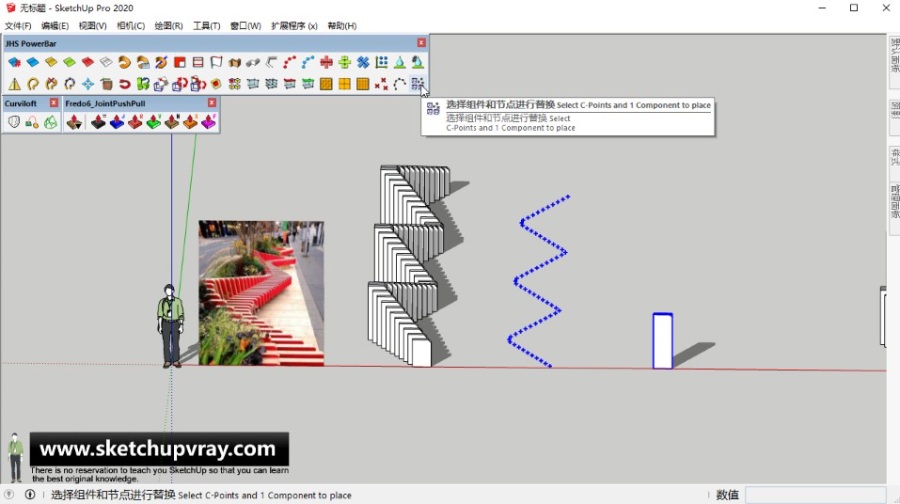

SketchUp草图大师SU创建户外景观园林公共坐椅模型

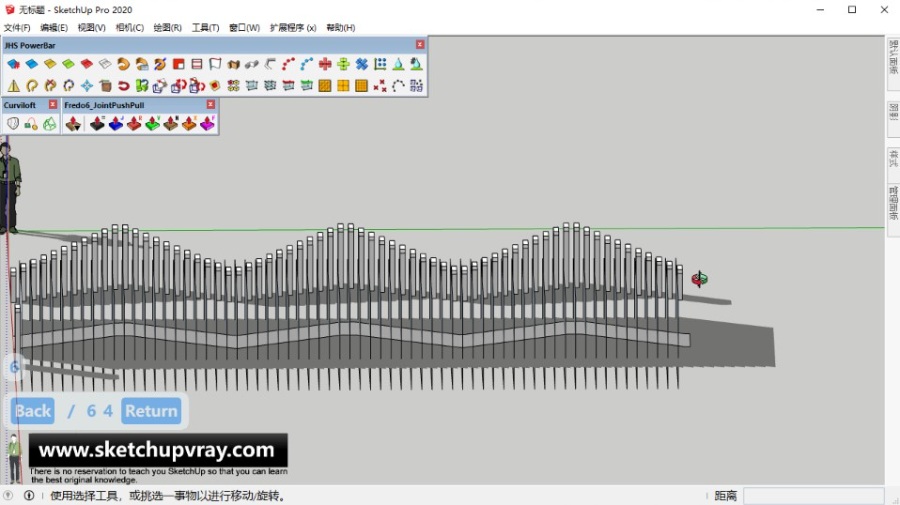

  • 第15步:全部选择替换后的组件对其编辑,调整方向,并移动至与靠背相接的位置。
SketchUp草图大师SU创建户外景观园林公共坐椅模型

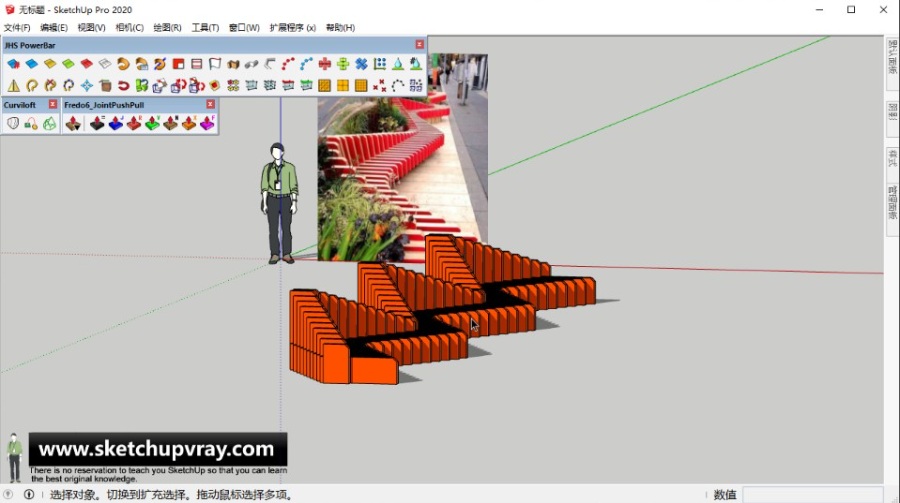

  • 第16步:最后在组件编辑状态下对所有对象赋予颜色或材质。
SketchUp草图大师SU创建户外景观园林公共坐椅模型
