SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置

新西兰的建筑师团队Out of the Dark 将一组八十一根四方镜面立柱,也就是423面镜子,装置在悉尼海德公园的开阔绿地上,作为一座公共艺术项目,名为“Field” ,是艺术家们对视觉本质的一种思考。参观者倘徉其中,也会对真实与幻象产生思索......模型首次创建总用时约12分钟。您通过本文可以查看创建悉尼海德公园公共景观“Field”艺术装置的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://www.landscape.cn/design/
SketchUp草图大师SU创建悉尼海德公园Field艺术装置

插件解析:

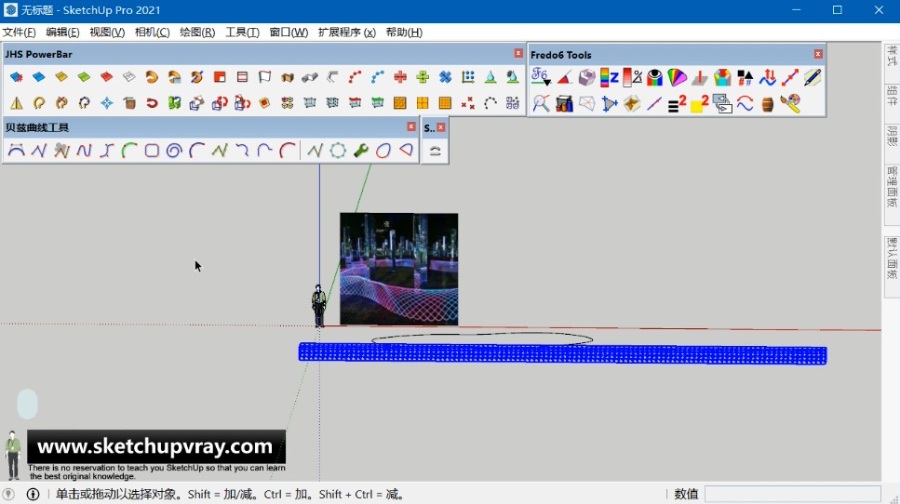

在创建这个艺术装置的时候,共使用了四种插件,第一种为JHS工具栏,主要用到里面的线转圆柱的功能。第二个是贝兹曲线插件,主要用于生成整个网架的走向。第三种是是形体弯曲插件,将处于直线路径上的模型转化至曲线路径上。最后一种是Fredo 工具箱,主要用到里面的高程颜色,根据高度变化来给对象赋予颜色……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建悉尼海德公园公共景观“Field”艺术装置用到的插件,主要4个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

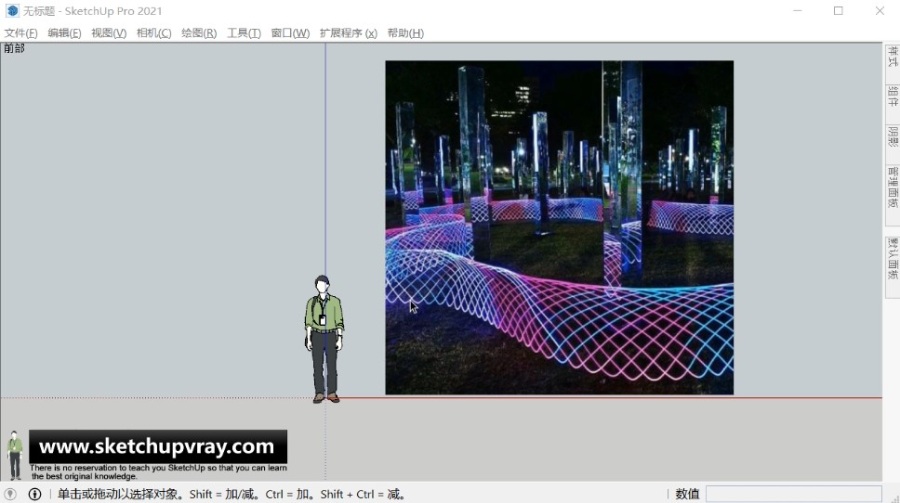

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置
  • 第02步:观察到目标模型是呈网格状布置的彩灯,并且是按一定规律复制拼接而来的网格,另外整个网格彩灯的布置路径是一条曲线,一会儿可以利用贝兹曲线绘制。我们现在可以先做一份彩灯,并将其制作为组件,其余的就只需要复制出来即可。

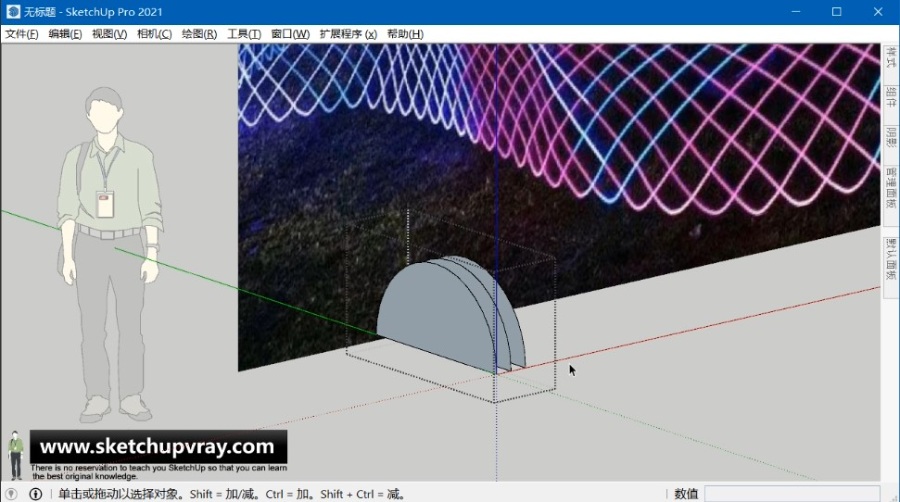

在相机菜单栏下调整视图为左视图,激活画圆工具,确定段数,绘制一个适当大小的圆形。接着用直线将圆形分为上下两个半圆,只要上面那个半圆。然后选择整个半圆,借助SketchUp的移动工具,在锁定红轴的情况下向右复制2份,最后把这三个半圆共同创建为一个群组作为参考模型用。(这一步也有可以用推拉工具来完成)

SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置

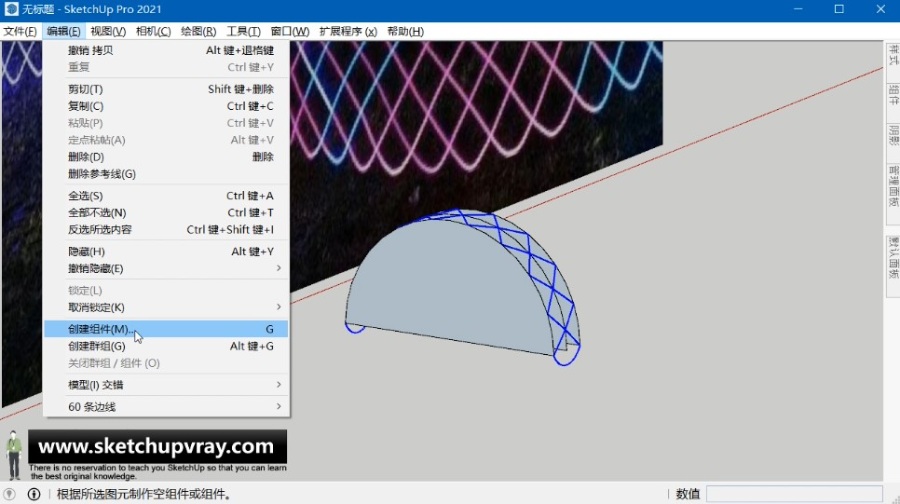

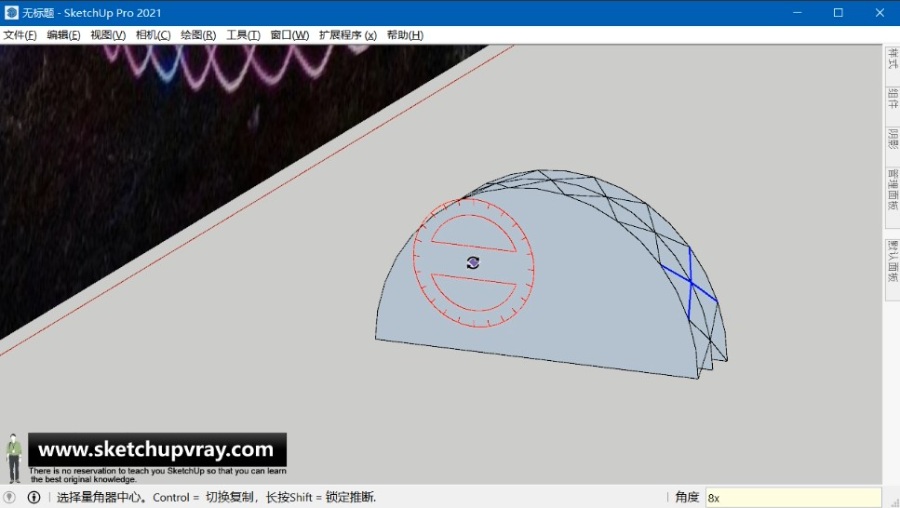

  • 第03步:用直线工具在圆弧面上绘制四条直线,形成一个叉。全部选中这四条直线,将半圆的圆心作为旋转中心,把圆弧面布满直线,具体布置方式见下图。最后在两头各绘制一个圆弧,这个就是代表那个弧状的网络彩灯。记得绘制好所有线后把这些线创建为组件。
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置

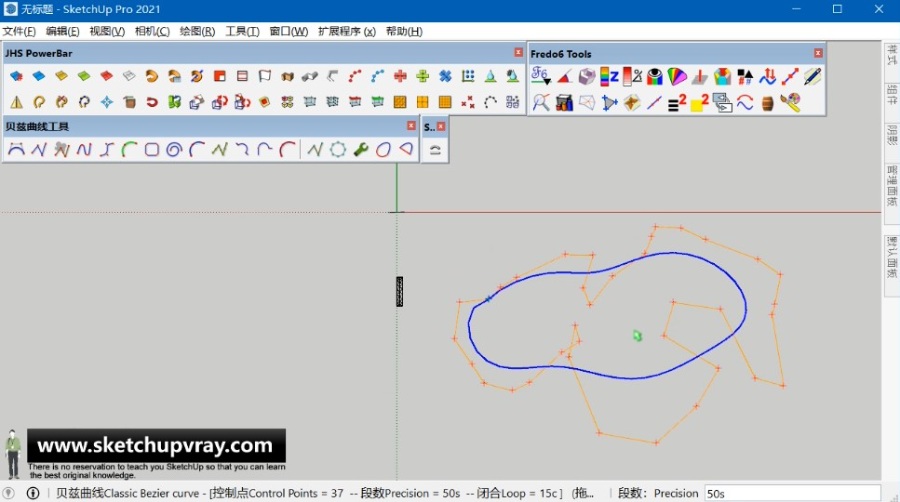

  • 第04步:接下来就是绘制网格彩灯的路径了,呈弯曲状布置,那我们就需要用到贝兹曲线插件-Bezier Spline,将视图调为顶视图,激活贝兹曲线命令,修改一下段数,调整一下曲线的形态。
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置
  • 第05步:在默认面板下查看一下曲线路径的长度,然后绘制一条与红轴平行的直线,与曲线等长。接下来选择组件对象,先将其移动到直线的起点处,锁定红轴方向,向右进行移动复制,直到它布置到直线的终点。最后选择所有组件,共同创建成一个大的群组。
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置

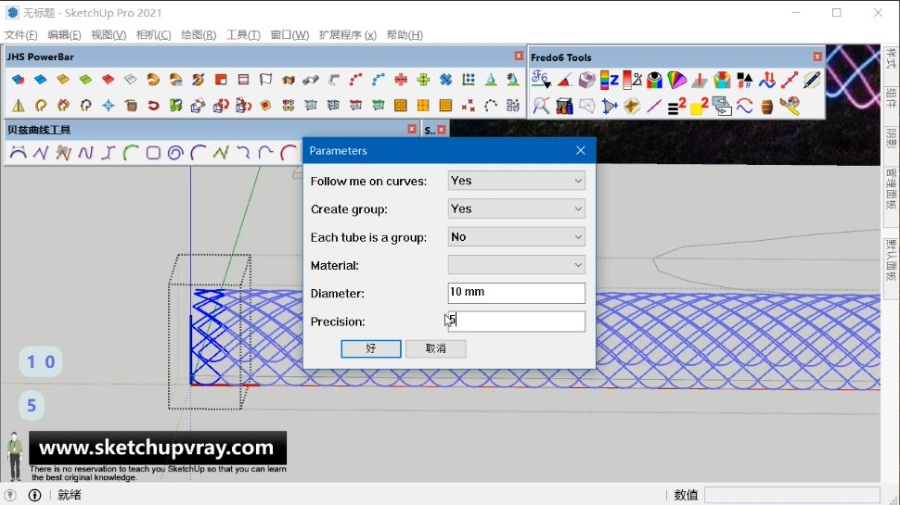

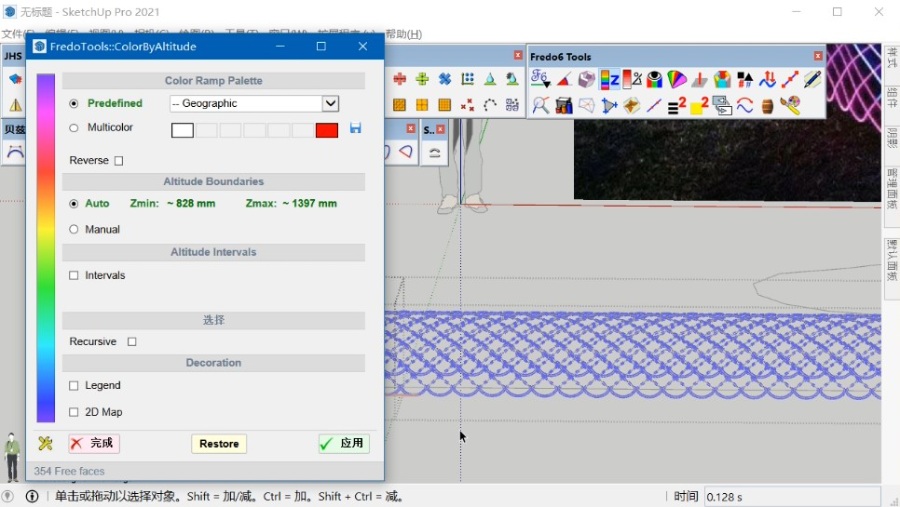

  • 第07步:将线转化为实体后,虽然参考图上是有色彩的,且是不规律的分布,我们这里就简化一下,赋予一个有规律变化的色彩,这里就会使用Fredo 工具箱-Fredo Tools(Fredo)中的高程颜色
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置

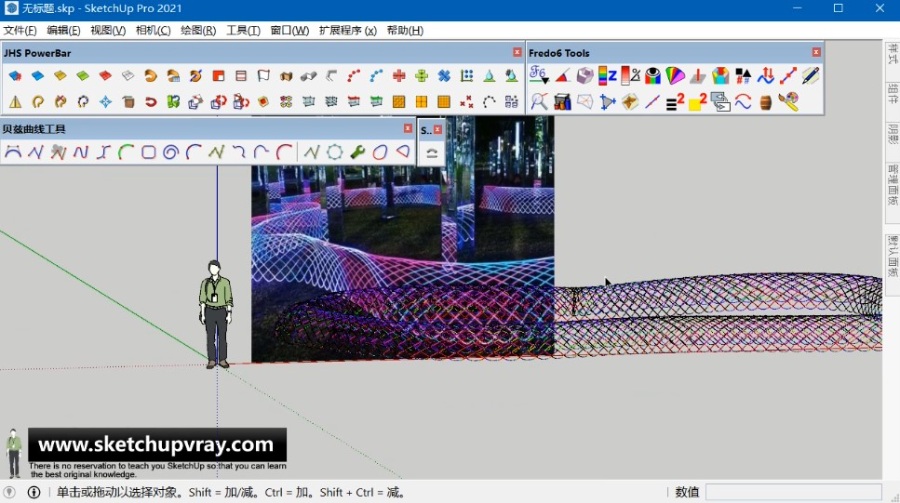

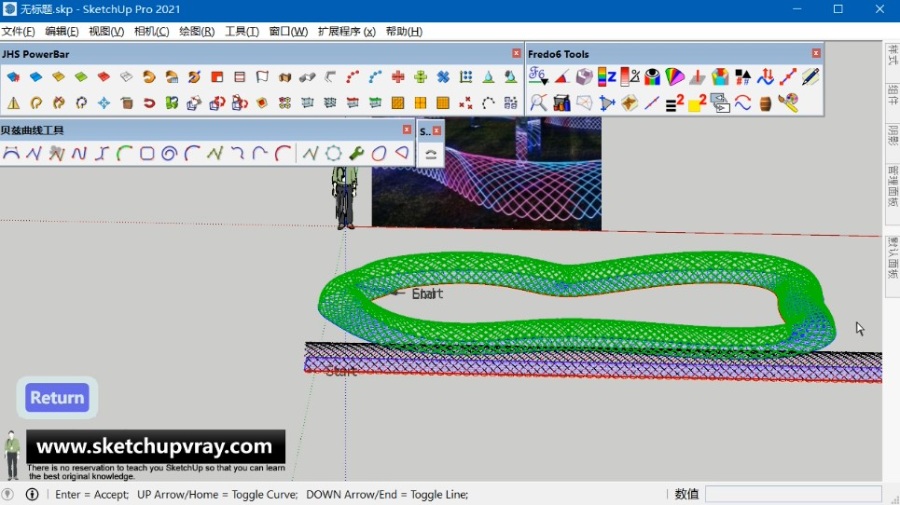

  • 第08步:现在我们就来将直线路径上的模型转化到曲线路径上。先选中那个大的群组对象,单击形体弯曲插件 ,先选直线路径,再点击曲线路径,等到出现正确的布置预览图,就是目标模型是全部用绿色结构线表示的时候,点击回车。
SketchUp草图大师SU创建悉尼海德公园公共景观“Field”艺术装置
  • 第09步:检查一下细节没做到位的,再修改一下就好。您是否感兴趣呢,快来尝试一下吧。
