SketchUp草图大师SU创建米兰世博会-生命之树模型

“生命之树”高30米,包含着意大利绘画、雕塑、建筑艺术元素,表达人类前进的伟大力量......模型首次创建总用时约8分钟。您通过本文可以查看创建米兰世博会-生命之树模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://sc.enterdesk.com/
SketchUp草图大师SU创建米兰世博会-生命之树模型

插件解析:

这个模型在创建过程中用到了两种主要插件。第一个是曲面放样插件,主要是用到第一个大类曲线放样,用于生成曲面,然后提取结构线。第二个是JHS工具栏,主要是使用里面的焊接线条和线转圆柱命令......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建米兰世博会-生命之树模型用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

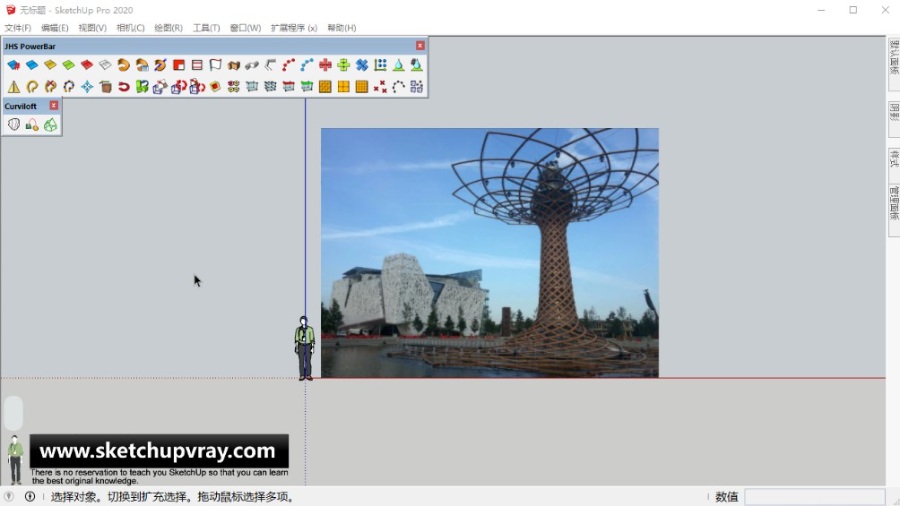

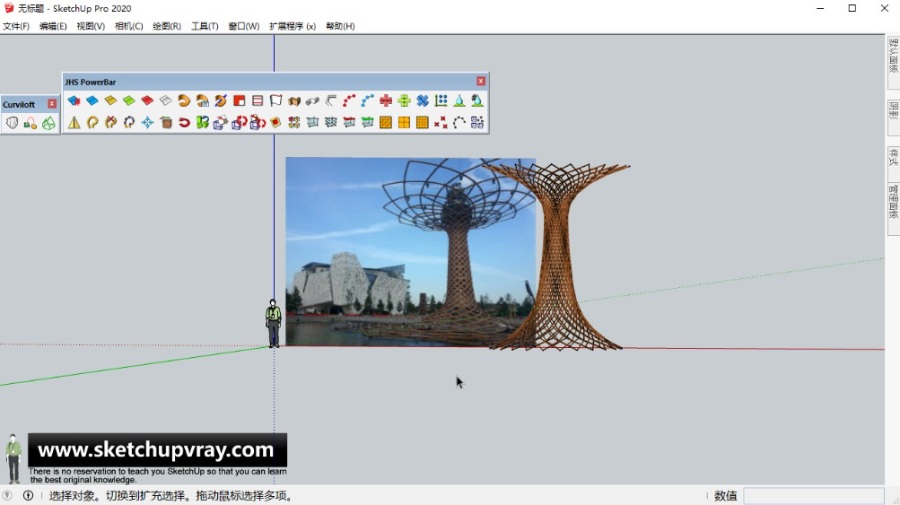

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建米兰世博会-生命之树模型

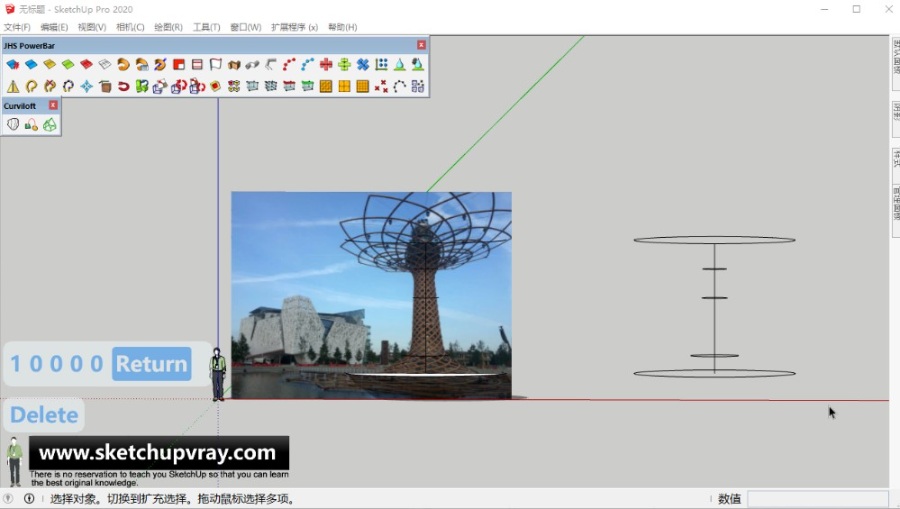

  • 第02步:在SketchUp中,借助参考图,激活直线工具,在目标模型中轴线处绘制一条竖直线,作为参考线。再用画圆工具在锁定蓝轴的方向画出5个圆形,将它们缩放至与参考图基本一致大小,最后再调整一下它们之间的间距。
SketchUp草图大师SU创建米兰世博会-生命之树模型

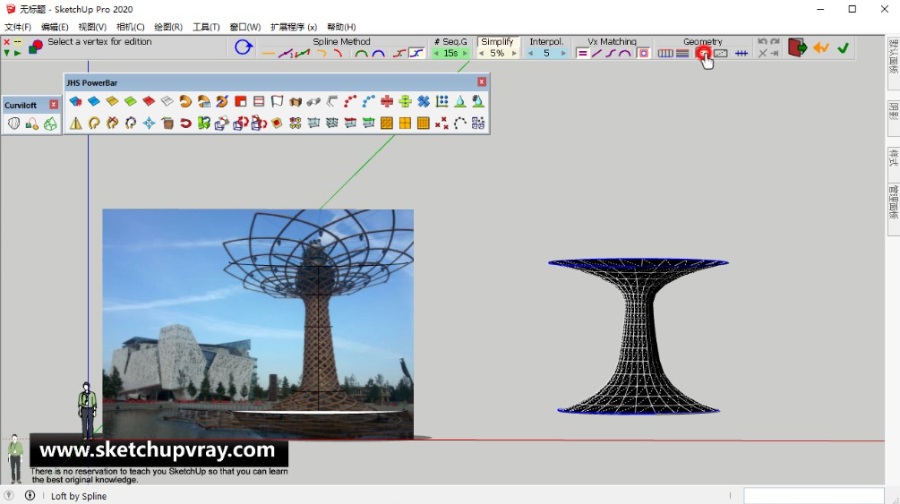

  • 第03步:接下来就利用Loft放样-Curviloft 来提取结构线。单击第一个图标曲线放样,选择一下平滑方式和对角虚线按纽,当曲面上就会出现一条条对角虚线时,只需要单击左键生成曲面。
SketchUp草图大师SU创建米兰世博会-生命之树模型

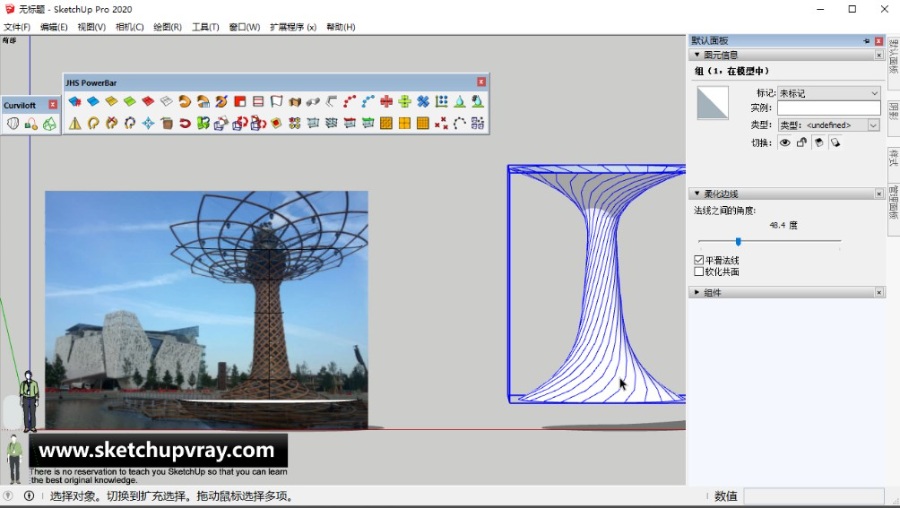

  • 第04步:选中生成的曲面群组对象,然后选择右侧的柔化/平滑面板,拖动法线之间的角度按纽,往右拖,当出现螺旋形曲线时停下。
SketchUp草图大师SU创建米兰世博会-生命之树模型

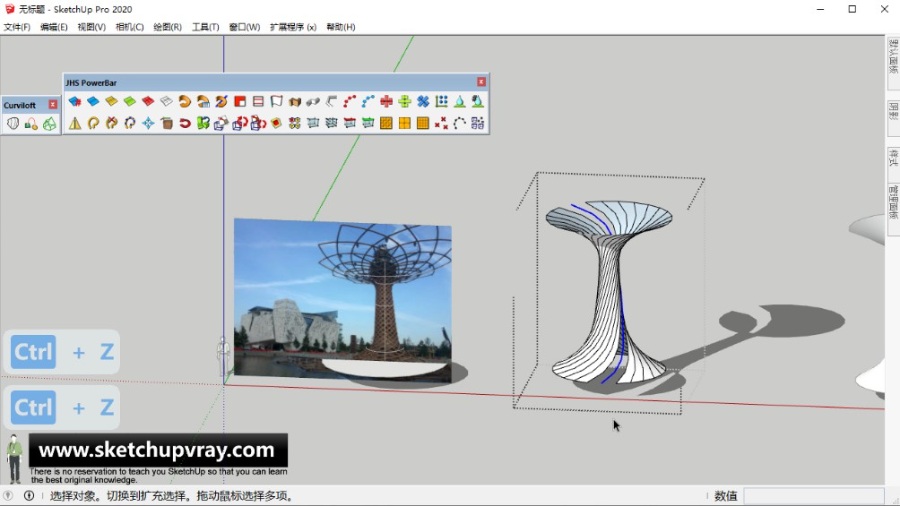

  • 第05步:双击进入群组对象的编辑状态,通过删除废线废面,提取一条结构线。另外在画一条参考线,将这整个模型的旋转中心定出来。
SketchUp草图大师SU创建米兰世博会-生命之树模型

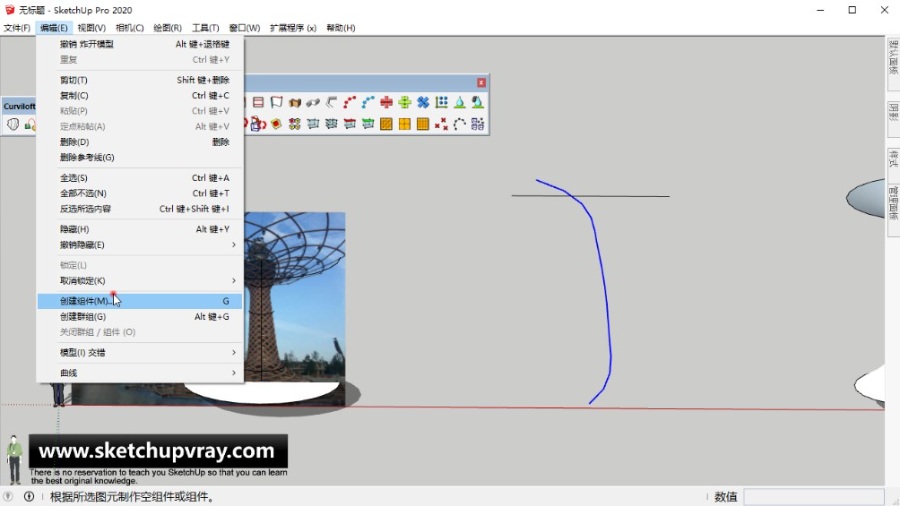

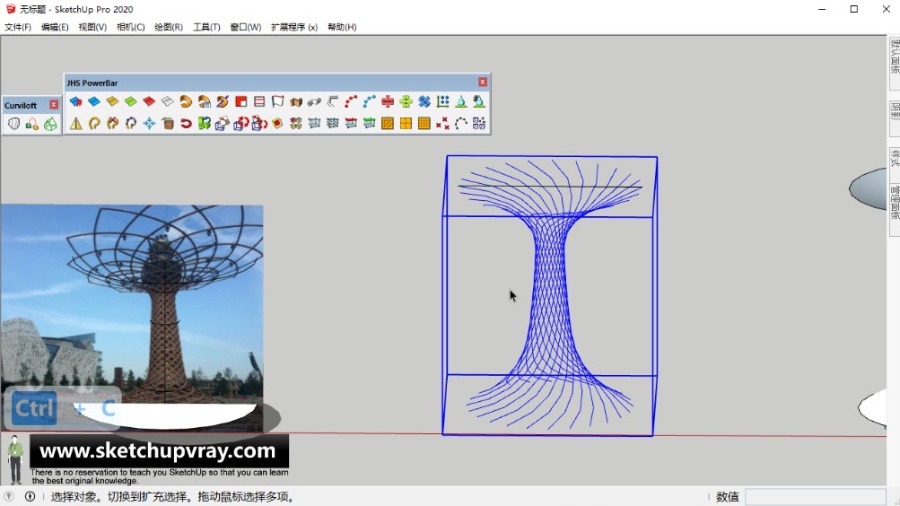

  • 第06步:把那一条结构线和旋转中心参考线单独复制出来,然后将那条结构线创建成组件。
SketchUp草图大师SU创建米兰世博会-生命之树模型
  • 第07步:下面就要借助SketchUp的旋转工具将组件对象沿着旋转中心进行旋复制23份,然后把所有组件对象(24份)创建为一个大的群组。
SketchUp草图大师SU创建米兰世博会-生命之树模型

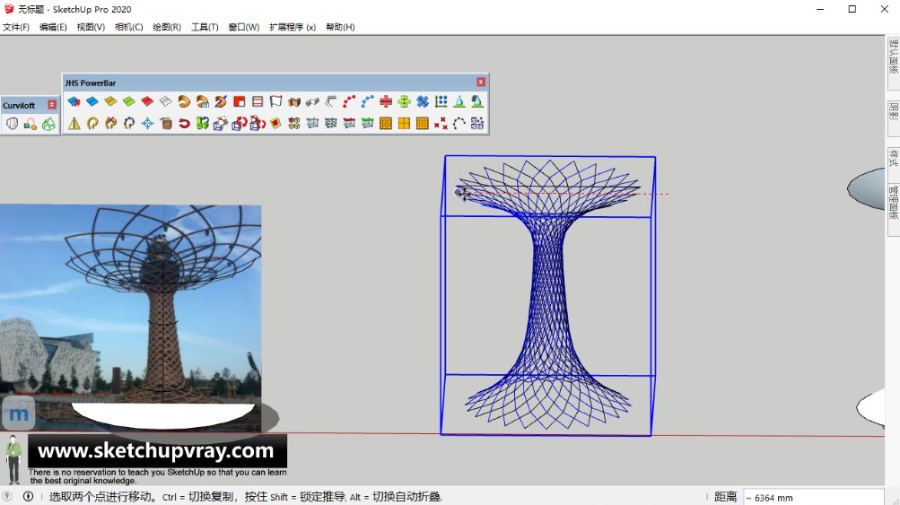

  • 第08步:这下又要用到缩放工具的镜像复制功能了。选择整个群组对象,激活缩放工具,镜像复制一份后,再将两个群组对象移动至重合。
SketchUp草图大师SU创建米兰世博会-生命之树模型

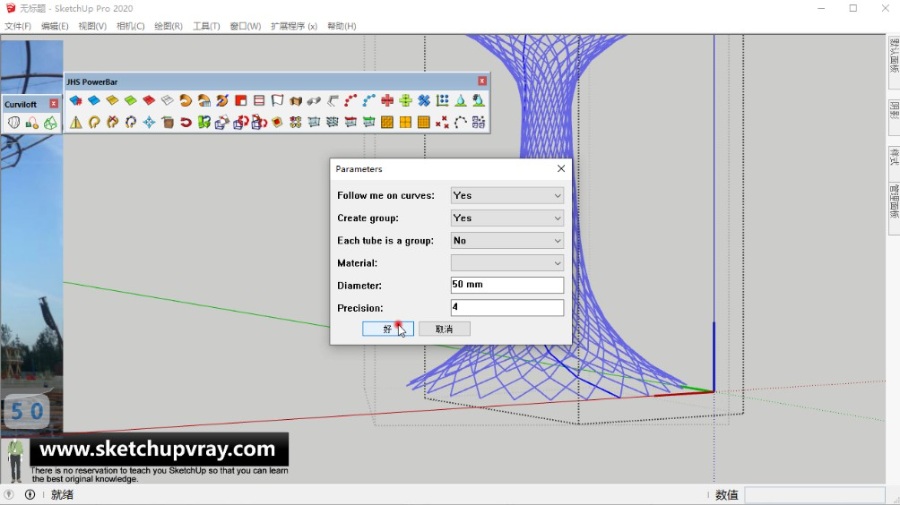

  • 第09步:前面几步只是得到的结构线组成的模型,看起来还是差点感觉,我们这一步就是要把这些结构线转变为实体。双击对任意一个组件编辑,选择曲线后,相关联的组件都会被选择上,单击JHS工具栏-JHS POWERBAR(CadFather) 线转圆柱,修改一下直径和圆边线数,如果生成模型不合理,可以多次调整。
SketchUp草图大师SU创建米兰世博会-生命之树模型
  • 第10步:最后再来给模型上色,或者赋予材质。这个模型其实没有做得像,上部和下部结构还有待修改参数。
SketchUp草图大师SU创建米兰世博会-生命之树模型

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
