SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

当你第一眼看到这个具有设计感的长椅的时候,是不是觉得眼前一亮,坐在上面思考又会带给你怎样的启发呢......模型首次创建总用时约5分钟。您通过本文可以查看创建DNA螺旋概念木结构长椅模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.rjzxw.com/
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

插件解析:

这个模型在创建过程中用到了一种主要插件。这个模型用到的唯一插件是曲面放样插件,主要是用到第二个大类路径放样,依靠两个端面和一条路径线来创建出模型......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建DNA螺旋概念木结构长椅模型用到的插件,主要1个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

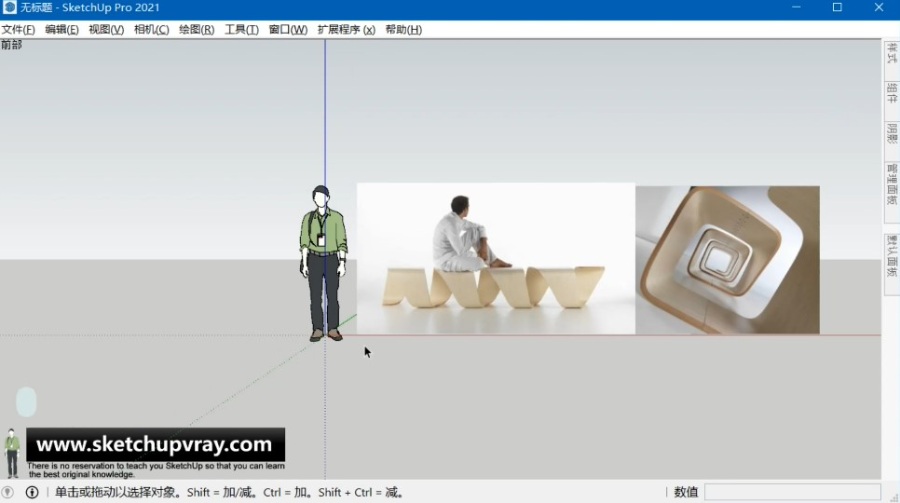

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

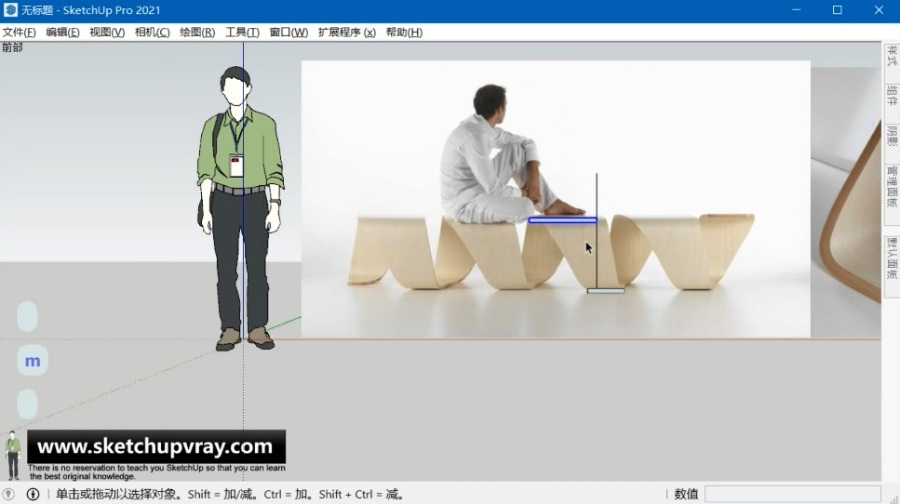

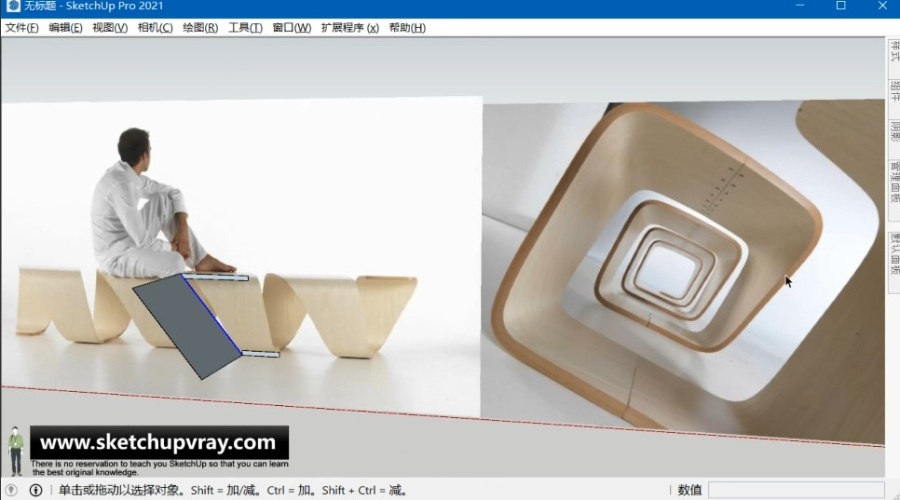

  • 第02步:我们知道目标模型呈螺旋状,每两片支腿是中心对称布置的,就可以只创建一片支腿出来。通过参考图可以发现这一片支腿只用路径放样插件就可以生成,知道这个,接下来就非常好做了。在这一片支腿上有上与下两个断面,利用SketchUp的矩形工具,画出那两个断面,并单独创建为群组。最后用移动工具调整两个断面的相对位置。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型
  • 第03步:现在开始找出路径线的位置。观察一下第二张参考图,整个支腿部分还是比较好做的,有圆弧的地方使用画弧工具就可以完成绘制。在上一步调整好位置后的矩形的端头,用直线连接两个矩形的端头,以这条线作为矩形的一条边,另一条边与红轴平行,确定一个平面出来。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

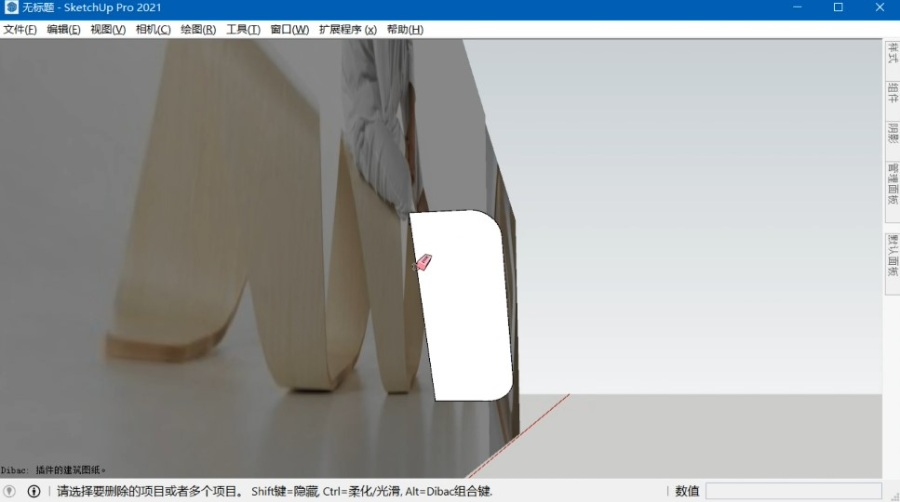

  • 第04步:根据参考图,大致确定一下长宽比,再用画弧工具确定路径的弧形部分,然后删除多余的线。这样就留下了两个断面,一条路径线,构成了路径放样的条件。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

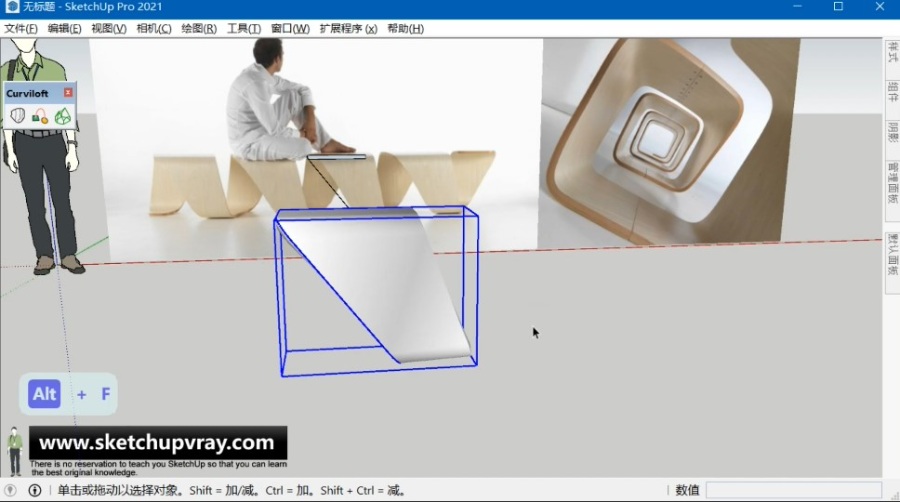

  • 第05步:同时选择两个矩形断面群组对象和路径对象,先将它们复制一份出来,再单击Loft放样-Curviloft 中的路径放样,就是第二个图标。整个模型的形态出来后,将对象右键炸开模型,封面后,再在编辑菜单栏下把它创建为组件。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

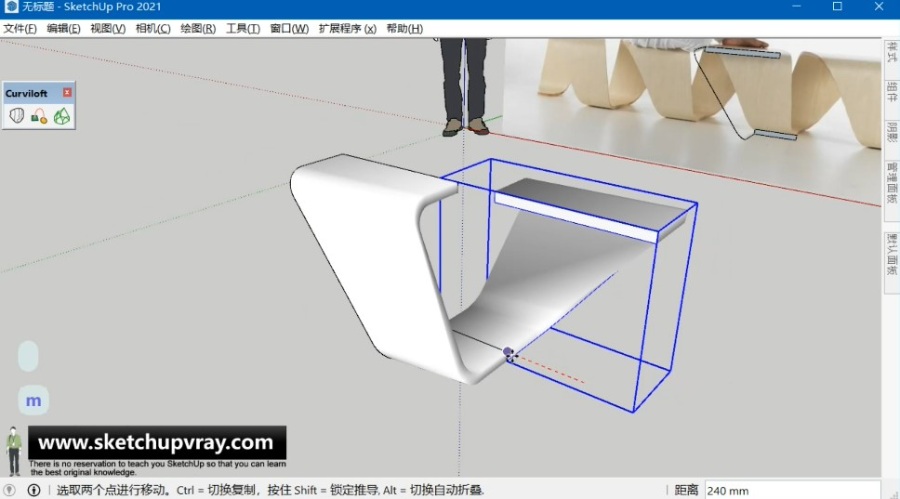

  • 第06步:接下来就要做另一边的支腿了,先选择对象,复制一份,激活SketchUp的缩放工具,将对象进行镜像复制两次。接着在编辑菜单栏下点击定点粘贴,在原来位置上就出现了最初形态的支腿,使用移动工具将镜像复制后的对象移动到它们的下半部分完全重合。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

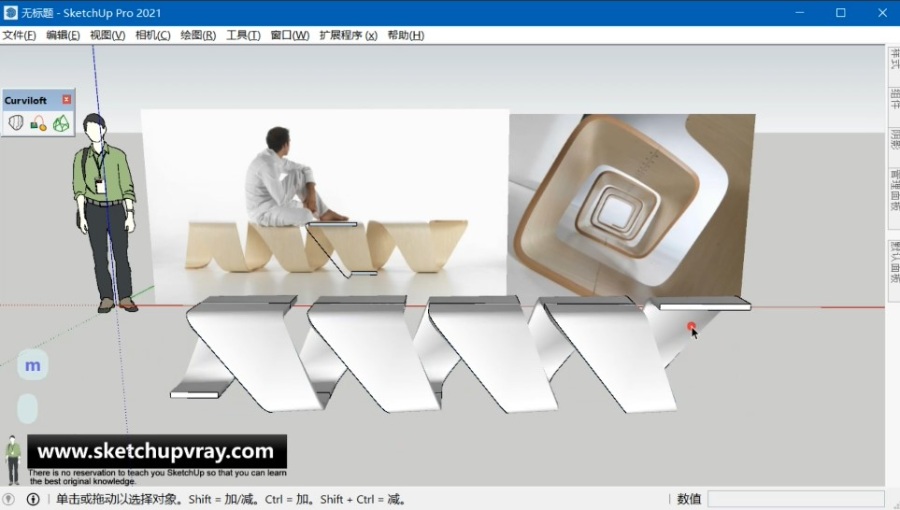

  • 第07步:选中两个组件对象,在锁定红轴的情况下向右进行移动复制,复制出来4份,共5份。然后将第一个支腿删除。做到现在,您应该也看出来了,这个概念长椅的雏形已经出来了。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

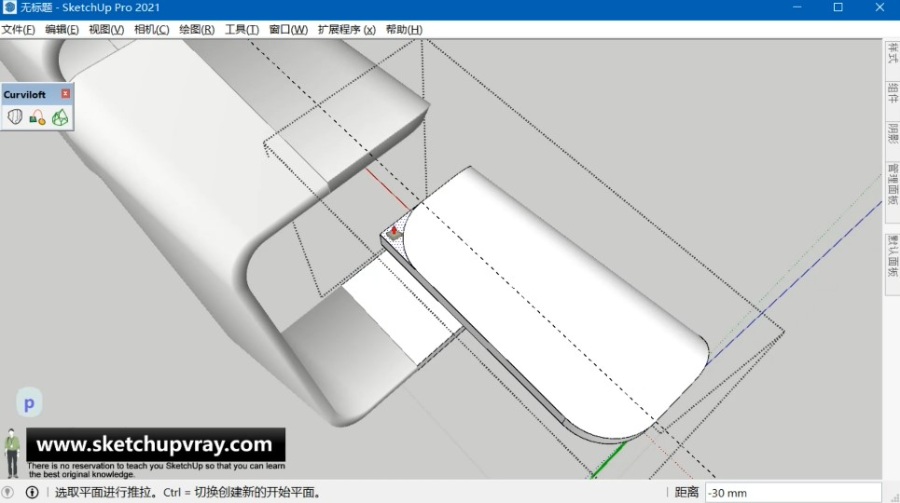

  • 第08步:因为刚刚创建的是组件对象,在参数上是互相关联的,现在要单独修改一个,就要单独设置一下。选中第一个组件对象,右键单击设定为唯一,这个时候再来修改对象,就不会影响其他组件。双击进入组件编辑状态后,借助卷尺工具、画弧工具和推拉工具,将整个长椅端头的棱角去掉。同样的,对另一头的最后一个组件执行相同的操作。退出编辑状态后记得对对象柔化/平滑。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

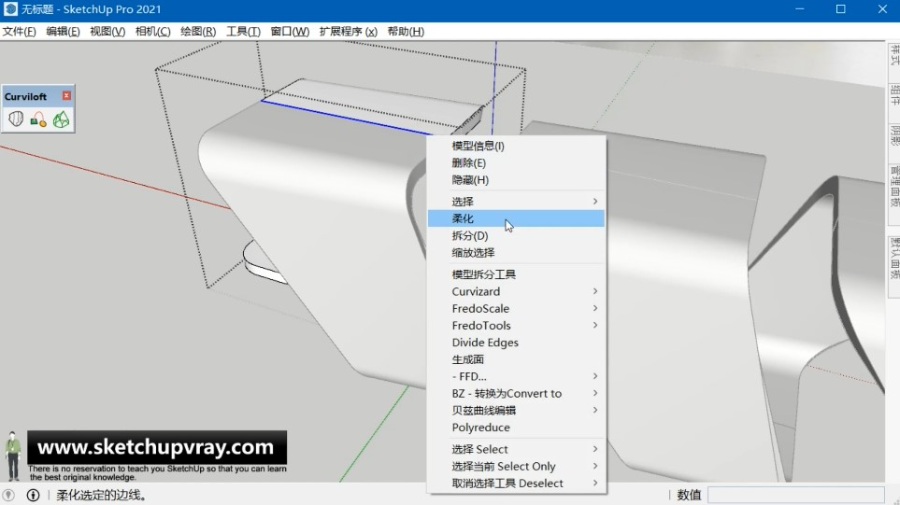

  • 第09步:剩下的几个组件对象从外表看,它们之间相接的地方存在实线,影响整体观感,于是在组件编辑状态下,选择一条边线后,右键点击柔化,那条碍眼的实线就消失了。(还有一种办法,就是不考虑后续建模的情况下,可以选择所有组件,把它们全部炸开,然后单独创建为群组,再柔化边线,就要更快一点)
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

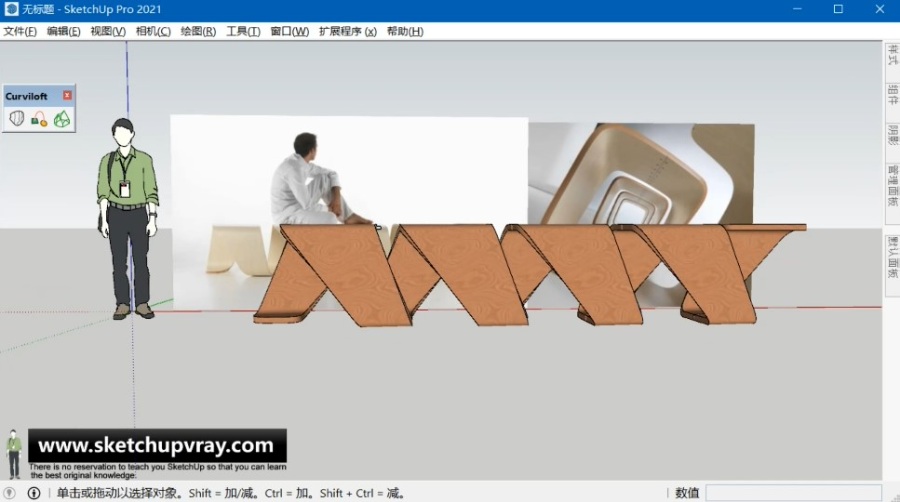

  • 第10步:分别在各组件的编辑状态下对各组件进行赋予材质操作。现在这个DNA螺旋概念长椅就做好了,还有其他方法吗,快来一起讨论讨论吧。
SketchUp草图大师SU创建DNA螺旋概念木结构长椅模型

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
