SketchUp草图大师SU创建园林景观公共遮光石凳模型

用灯光来照亮石凳,用艺术来点亮生活,这样的一个坐凳不仅提供了休息的地方,并且底下的景观灯提供了良好的照明功能......模型首次创建总用时约6分钟。您通过本文可以查看创建园林景观公共遮光石凳模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.sohu.com/

插件解析:

这个模型在创建过程中用到了3种主要插件。第一个是JHS工具栏插件,主要是用到拉线成面命令。第二个是贝兹曲线插件,主要是用来绘制石凳轮廓线。第三种插件是超级推拉插件,用来将多个曲平面拉出厚度......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建园林景观公共遮光石凳模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

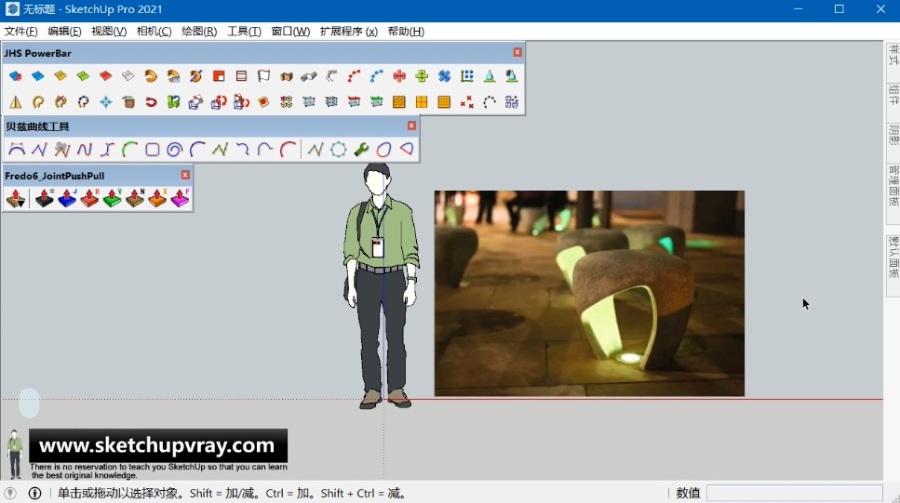

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

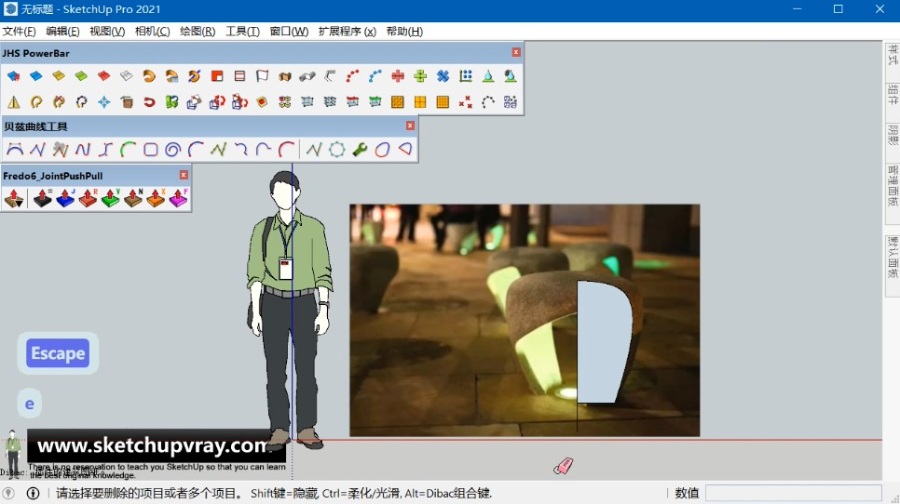

  • 第02步:观察参考图,这个石凳是类似于一个倒扣着的碗,然后从两头给它挖去一块,那我们就可以利用创建碗的方法来进行初步创建。利用贝兹曲线插件-Bezier Spline 和直线工具,画出整个石凳的断面图,删除废线后将断面单独创建为一个群组,并移动到一旁备用。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

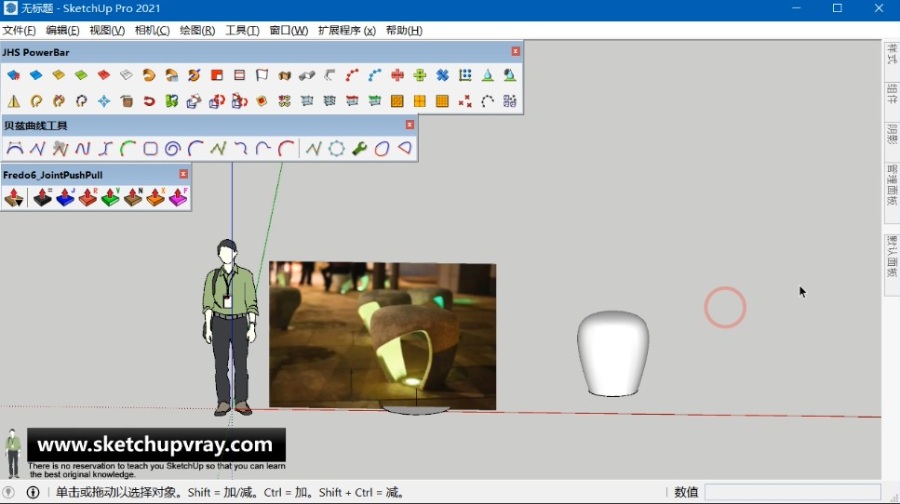

  • 第03步:在上一步绘制断面时,留下了一条竖直线,参考竖直线,在水平面上画一个圆形,把圆形作为路径线。选择路径对象,执行路径跟随命令,生成石凳的大致形状。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

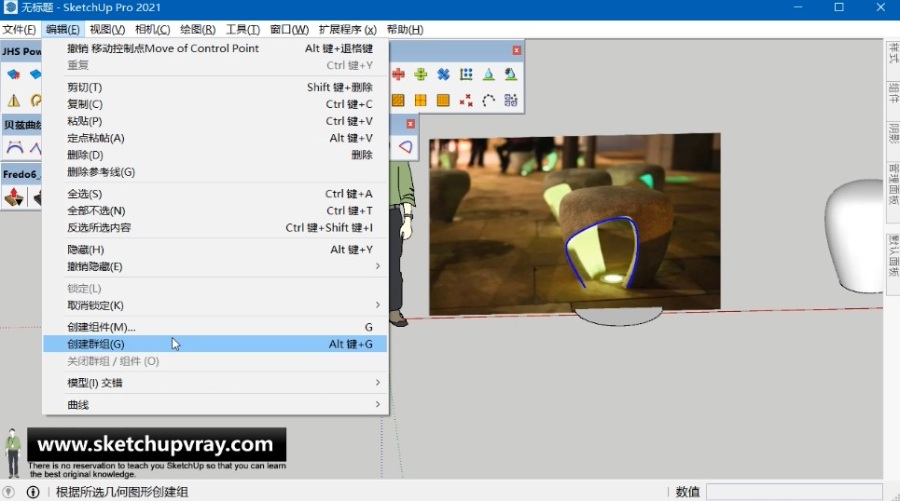

  • 第04步:再次借助贝兹曲线插件-Bezier Spline 绘制在石凳上需要开洞的轮廓线,并通过修改段数和调节控制点来调整曲线的走向,最后将调整好的曲线创建为群组。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

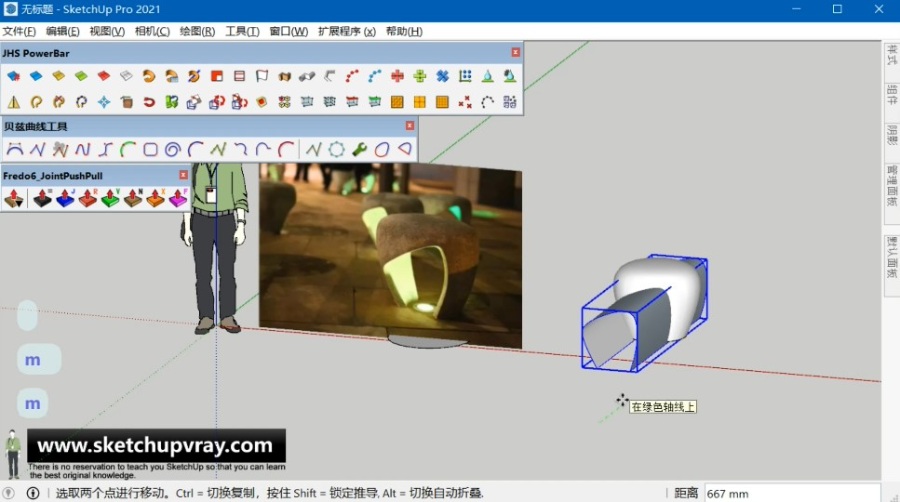

  • 第05步:在SketchUp中,利用移动工具,将创建好的两个群组对象移动至一个适当的位置。在曲线群组对象的编辑状态下,使用JHS工具栏-JHS POWERBAR(CadFather)中的拉线成面命令,把曲线拉成一个曲面。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

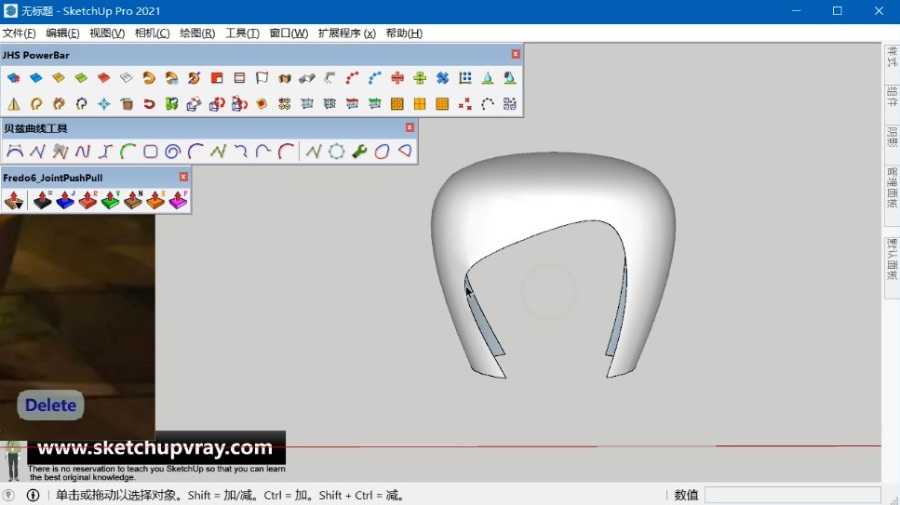

  • 第06步:同时选中两个群组对象,右键单击模型交错中的只交错选择的对象,再炸开模型,删除多余的线和面,只留下需要的部分,见下图。记得将剩下的部分创建成群组。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

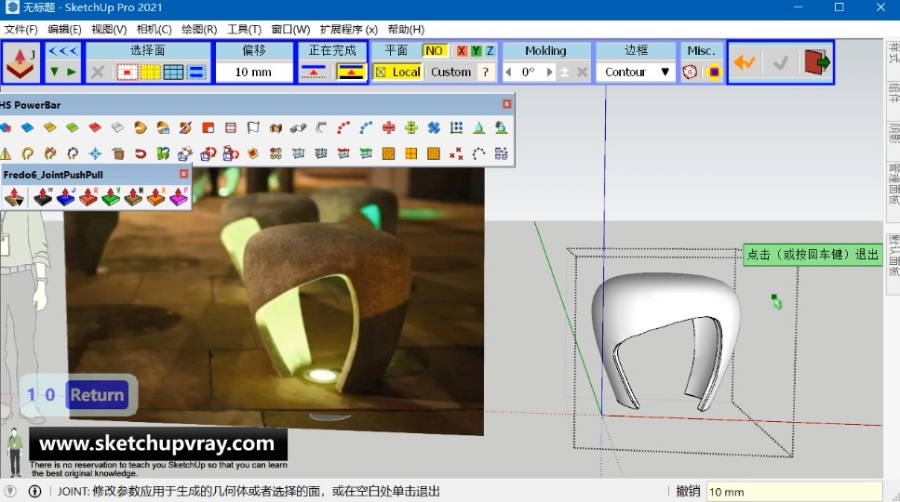

  • 第07步:双击进入群组编辑状态,选择曲面,借助超级推拉-JointPushPull Interactive(Fredo)联合推拉命令,将曲面推拉出一定厚度,观察参考图,是有两层不一样的结构,那么将此步骤再进行一次。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

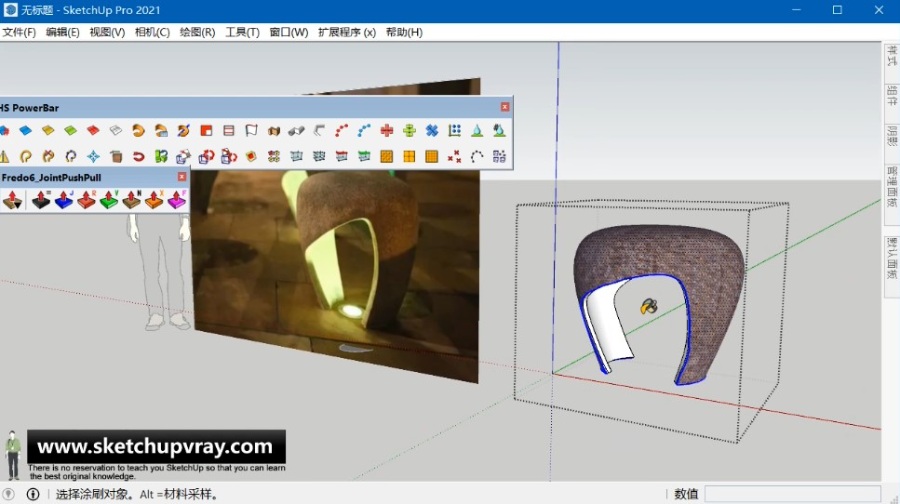

  • 第08步:这一步呢,其实可以放到最后一步,赋予材质(默认快捷键是B),不过这里到是不怎么影响后续建模。如果模型较大的话,这一步就是不可取的。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

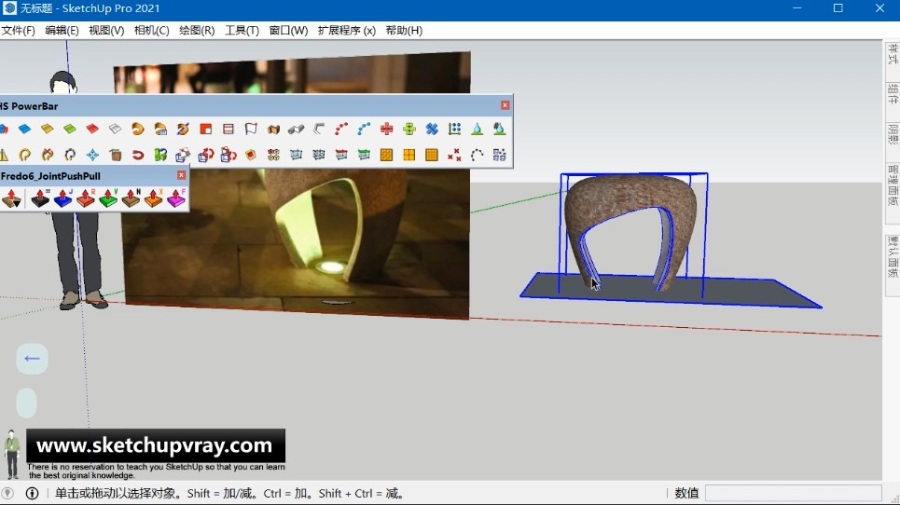

  • 第09步:从实际角度出发,石凳是放在地面上的,也就是说下部应该是平的,但是现在模型下部是有棱角的,所以我们要对其修正一下。激活SketchUp的矩形工具,在水平面上绘制一个矩形,并将矩形创建成组,然后把矩形移动到与模型下部相交的位置,直到能把棱角去掉的位置。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

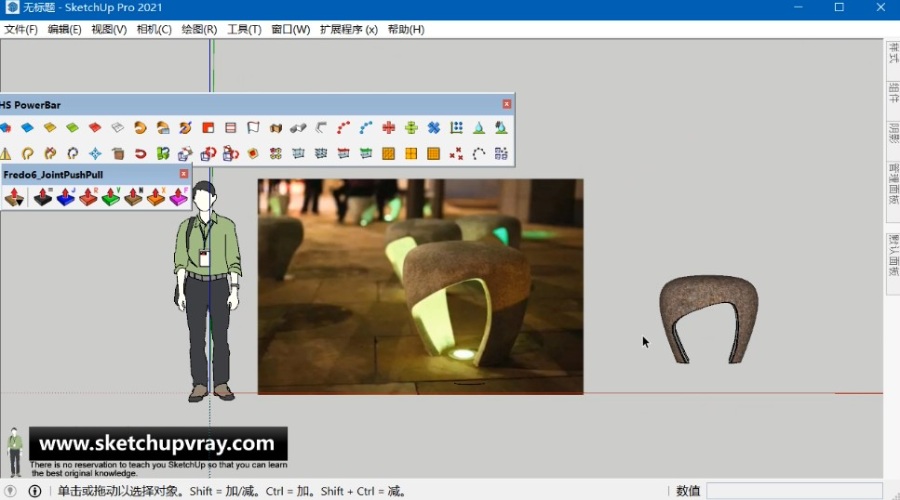

  • 第10步:选择两个群组对象,右键点击模型交错,接着炸开模型,删除多余的线和面即可。不要忘了将剩余部分创建成组,这样有利于软件运行。虽然模型是创建出来了,但是不理想,在创建过程中还是碰到了一些问题,尤其是创建思路,这很影响建模的质量的。
SketchUp草图大师SU创建园林景观公共遮光石凳模型

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
