SketchUp草图大师创建室内拱形通道走廊门洞2.0版

很多SketchUp爱好者说室内建模没有难度,也不知道说这个话的人是做家装还是做工装的?......模型首次创建总用时约8分钟。您通过本文可以查看创建“室内拱形通道走廊门洞”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/

教程下载:

如果您是本站VIP成员,请直接下载本文配套的视频教程观看,视频不加密,永久观看!如果您不是本站VIP成员,可以观看下方的图文教程 ↓ ,图文教程完全免费,也非常精彩^_^。

限制以下用户组阅读此隐藏内容

请先登录

您的用户组:

插件解析:

上一篇文章讲了室内拱形通道走廊门洞1.0版的创建,只用到三维倒角一个插件就行了。这一篇文章我们来看一下细节处理,将用到两个插件,一个是JHS插件,另外一个是Loft插件……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“室内拱形通道走廊门洞”模型用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,目前网上一些插件集基本都有这些常用插件。

图文解析:

  • 第01步:将图片导入到SketchUp,主要用于参考使用。

SketchUp草图大师创建室内拱形通道走廊门洞

SketchUp草图大师创建室内拱形通道走廊门洞2.0版

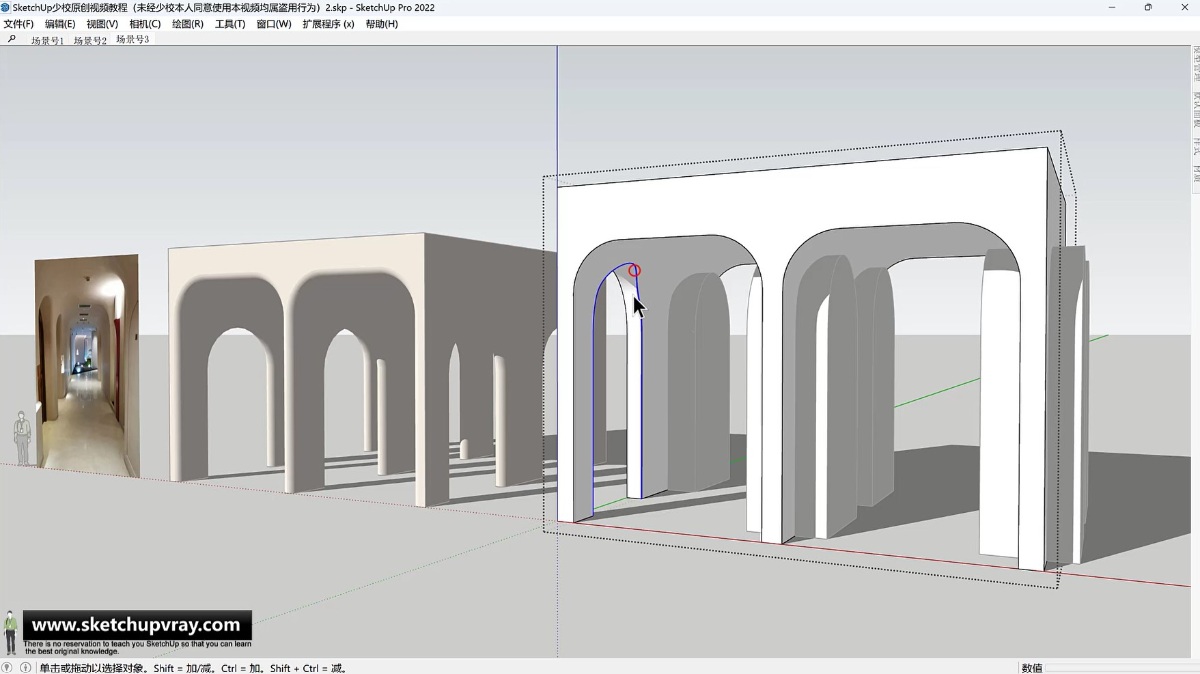

但实际的模型是门洞比较高,如下图所示,门洞模型在墙体模型的曲面上了,这时如果再用《SketchUp草图大师创建室内拱形通道走廊门洞1.0版》讲到的方法就做不出来了。这也是此模型的难点所在了……

SketchUp草图大师创建室内拱形通道走廊门洞2.0版

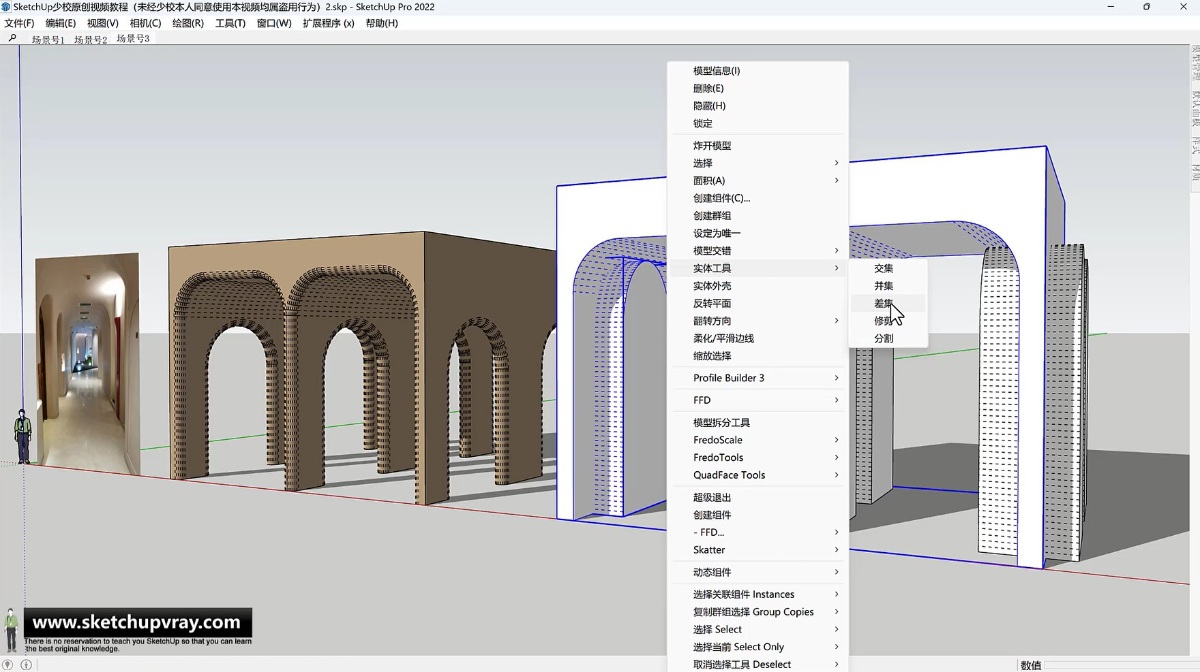

  • 第03步:这里利用实体工具进行门洞的修剪,也就是将墙体组和门洞组选择到,然后右键单击,弹出的上下文菜单中单击实体工具-差集,即可完成切割。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版
  • 第04步:切割门洞后,将门洞的边线选择到。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版

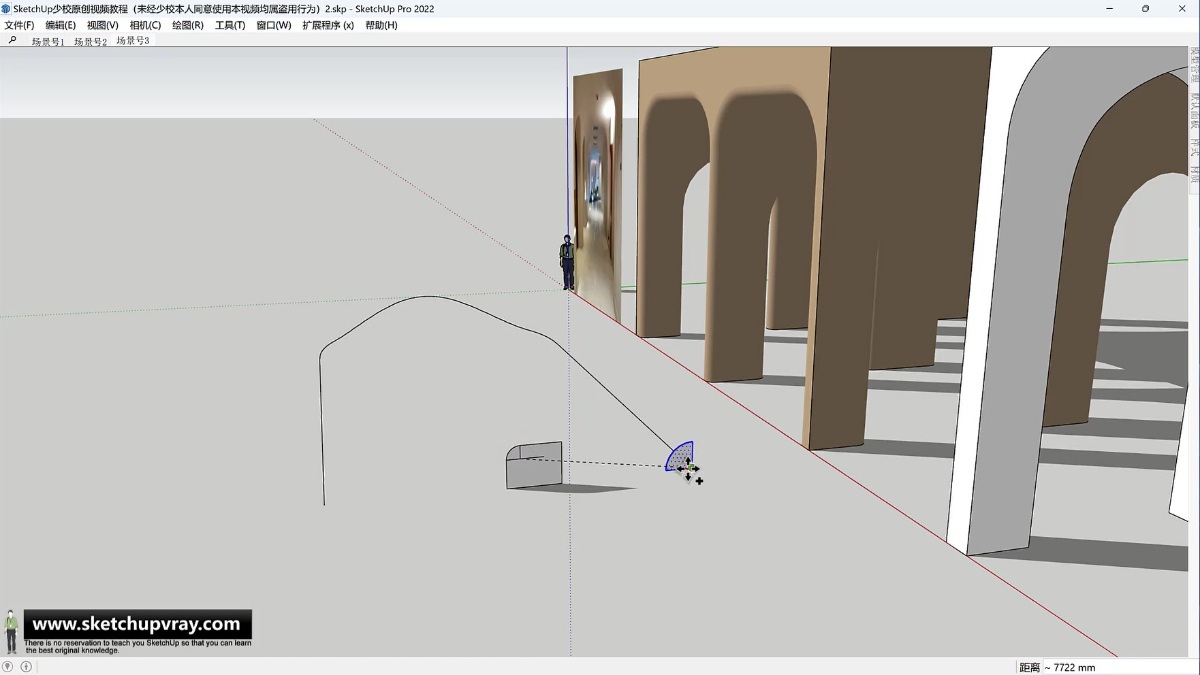

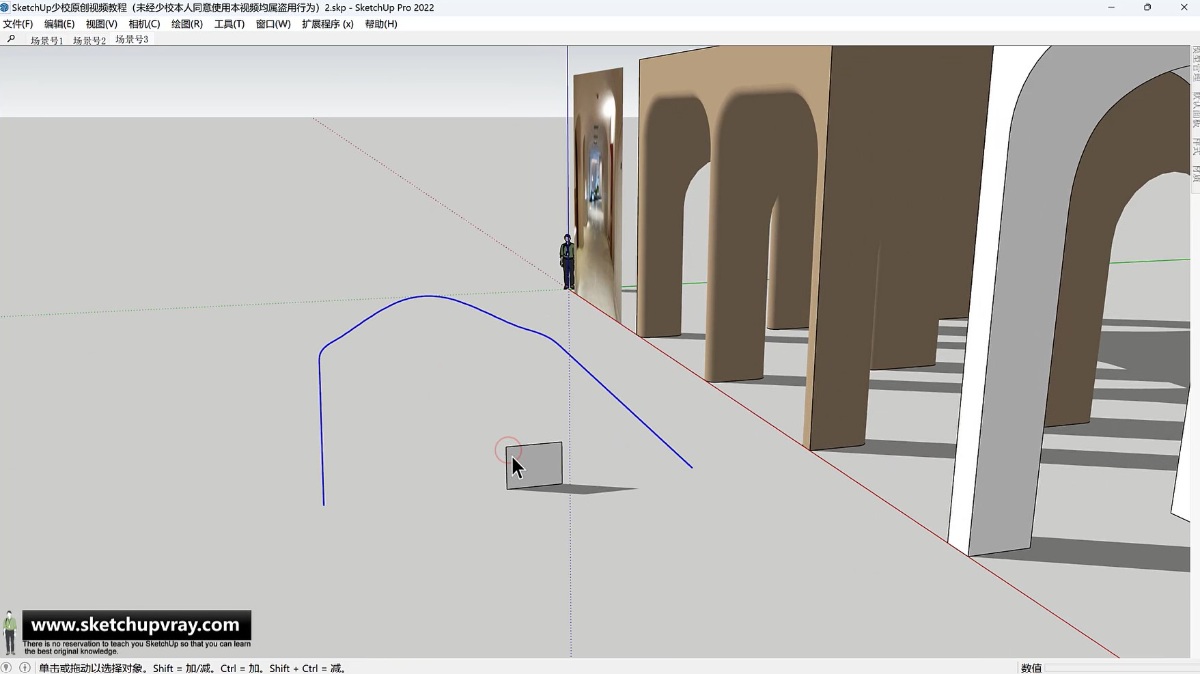

  • 第05步:把门洞边线复制出来一份,并旋转一个方法。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版

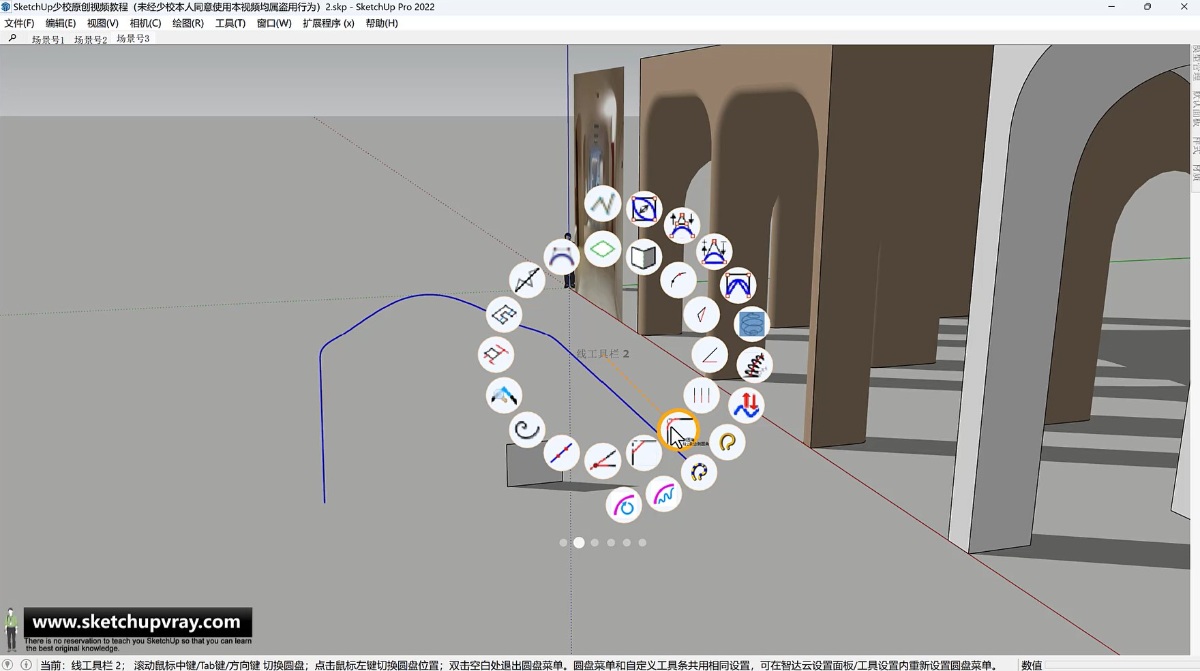

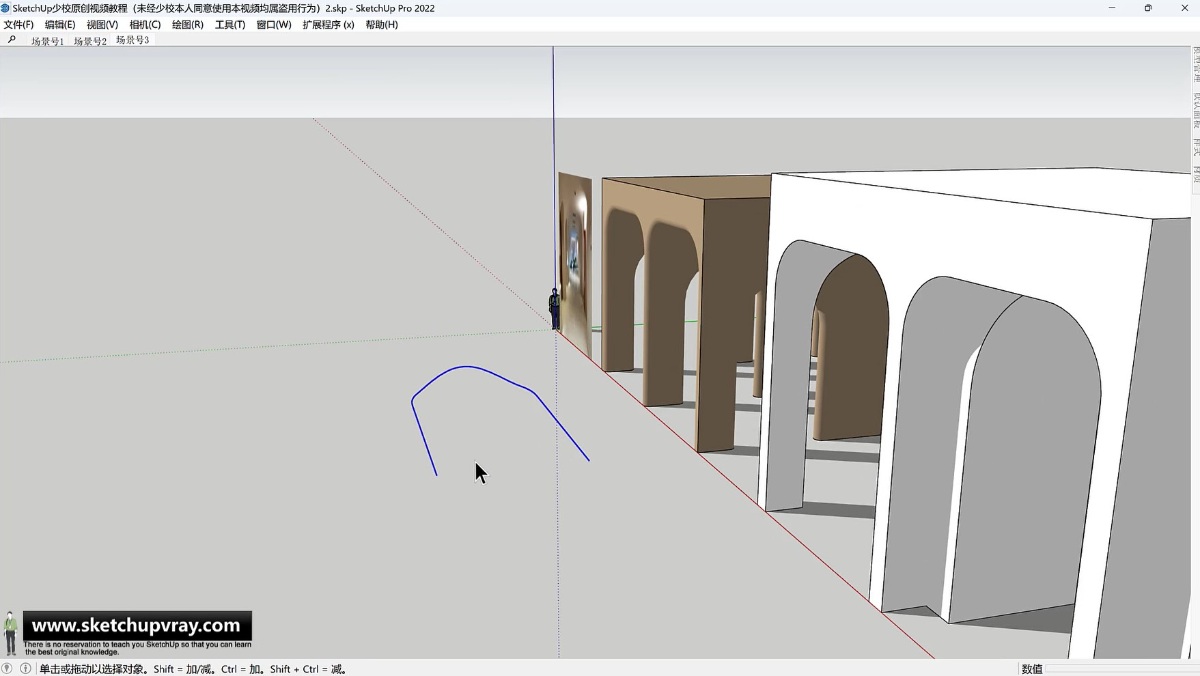

  • 第06步:这一步是画圆形矩形。首先在边线的边上画个截图,画个矩形即可。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版

然后利用倒角插件快速进行倒角,其实这个一步用SketchUp的原生画弧工具也可以。

SketchUp草图大师创建室内拱形通道走廊门洞2.0版

将倒角后的截面,复制出来一份,并移动到线的一端。

SketchUp草图大师创建室内拱形通道走廊门洞2.0版

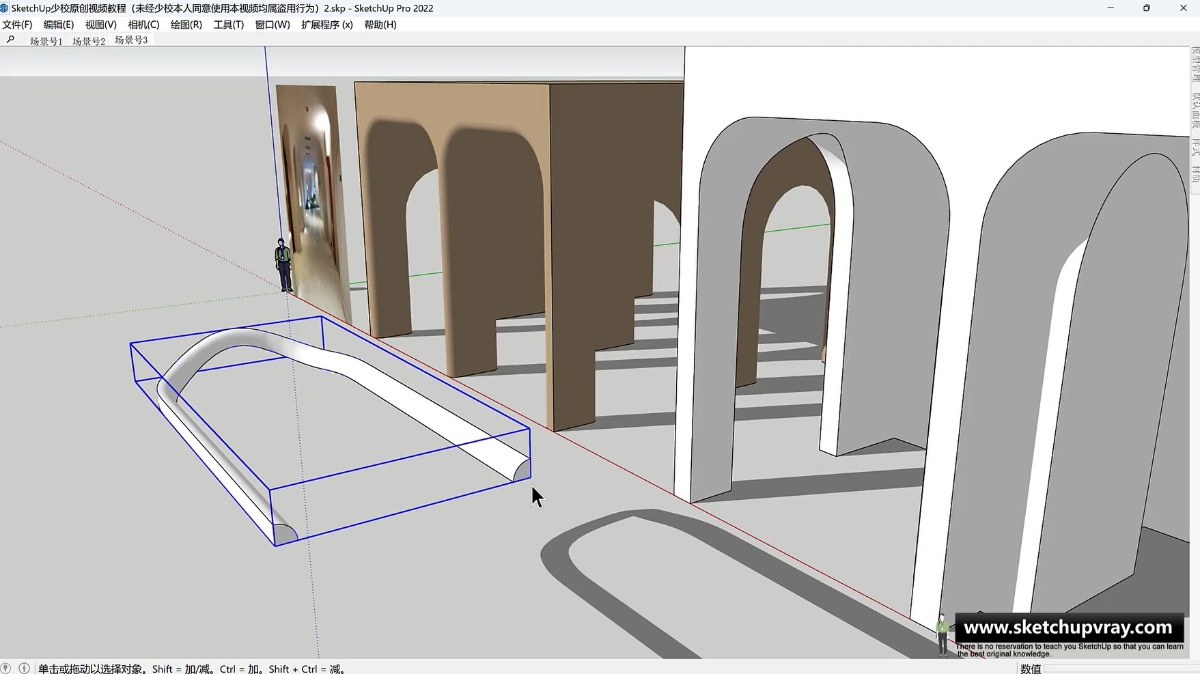

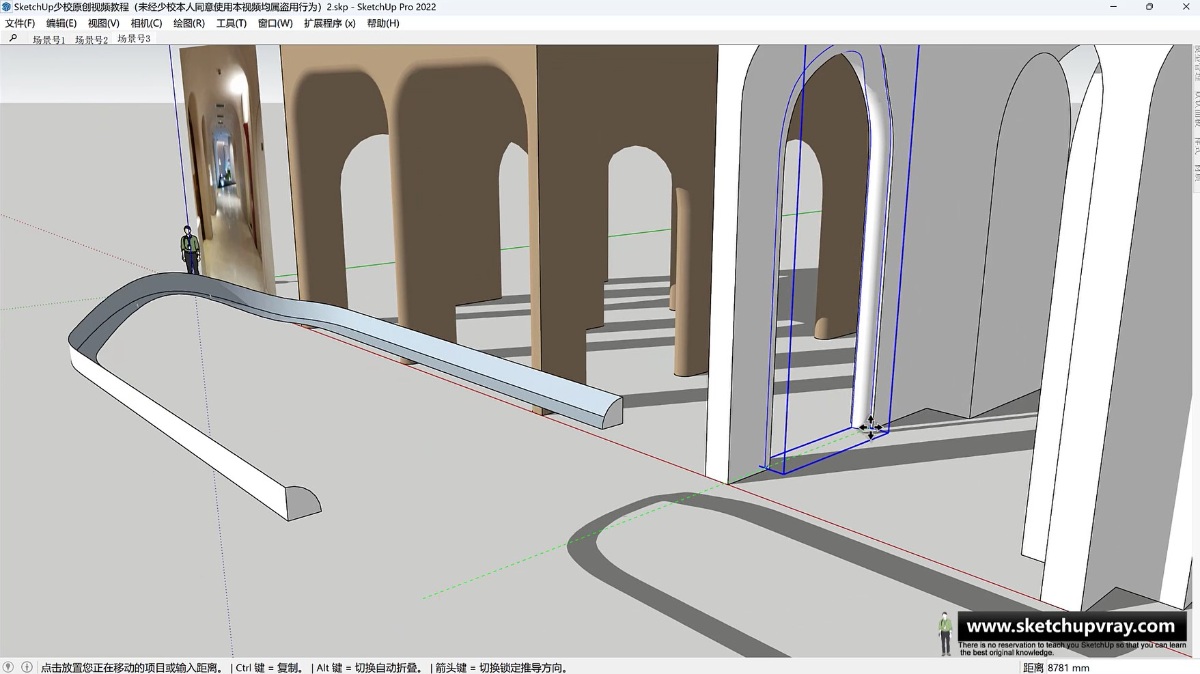

  • 第07步:这一步是利用Z轴跟随进行三维模型的生成。Z轴跟随是JHS工具栏插件里面的。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版

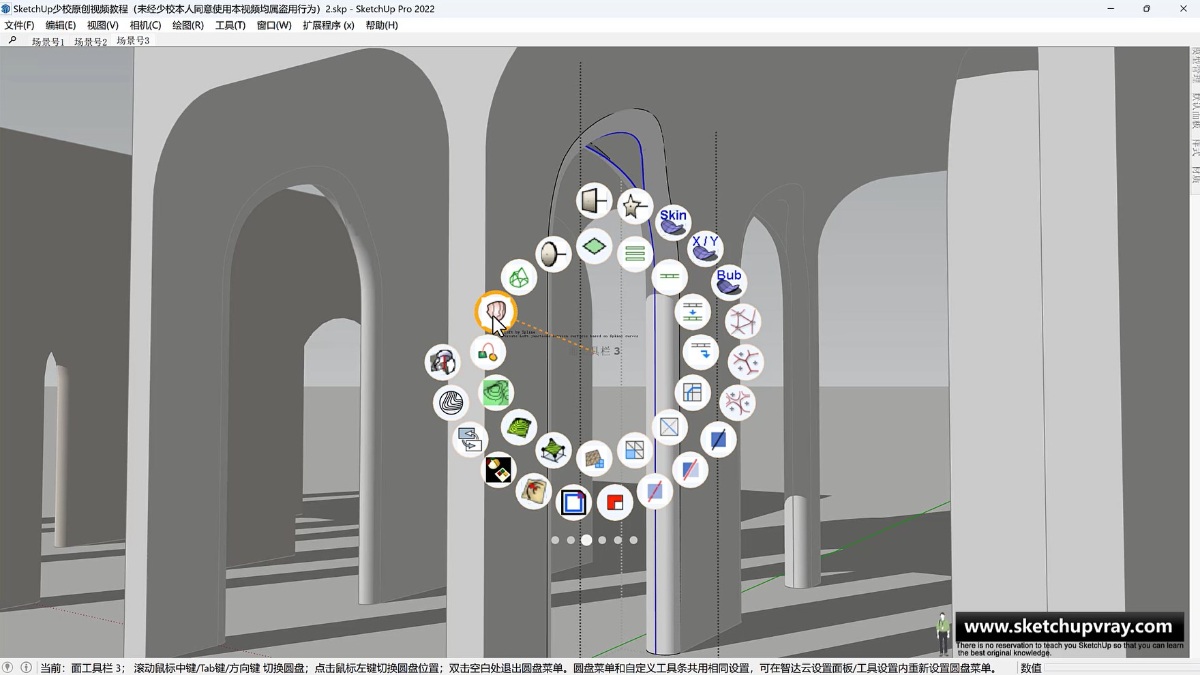

使用方法很简单,就是选择线和截图,然后单击图标就可以生成三维模型了。

SketchUp草图大师创建室内拱形通道走廊门洞2.0版

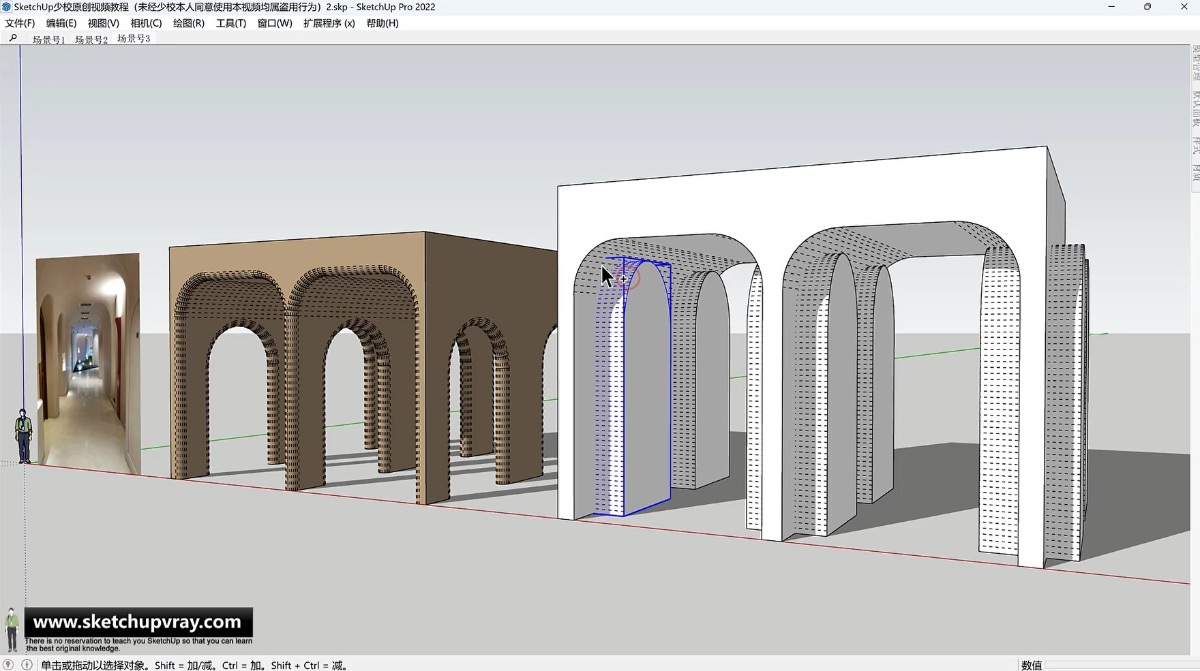

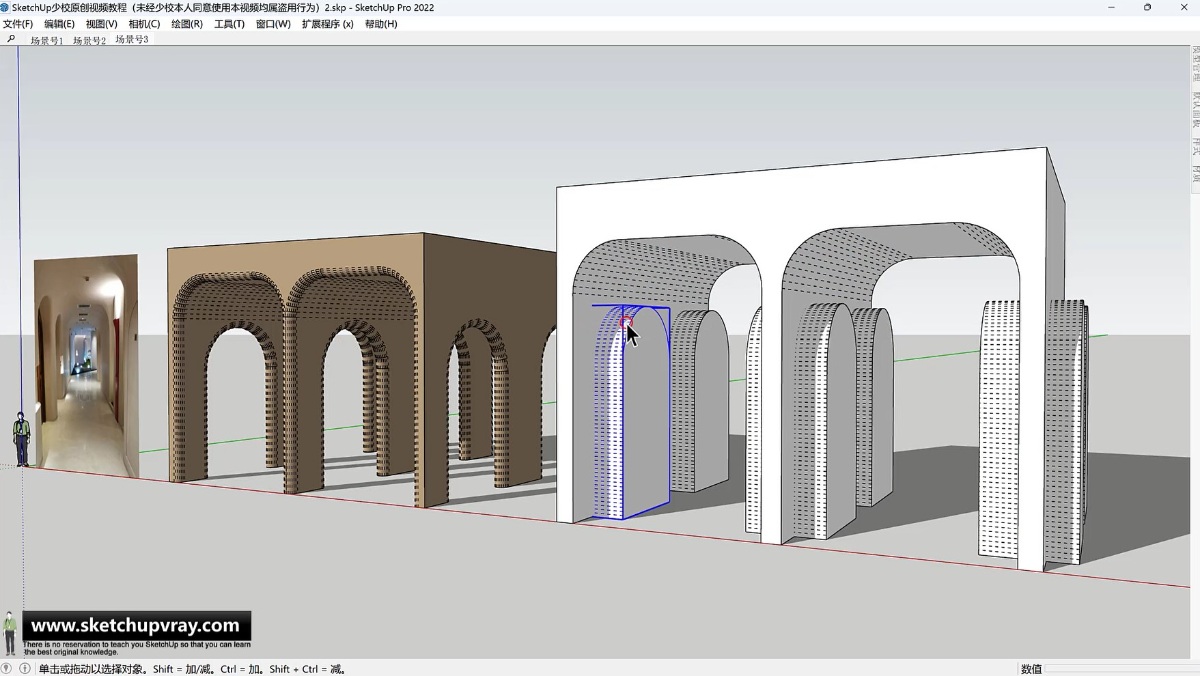

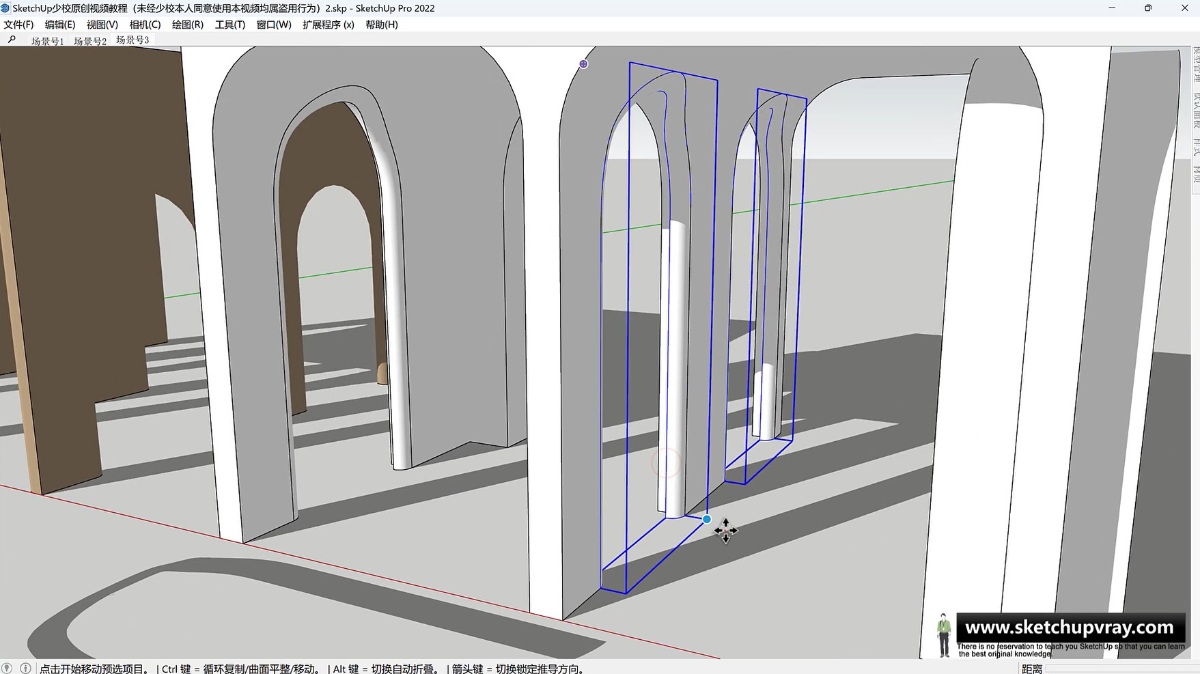

  • 第08步:这一步是把做好的曲面复制到门洞模型上,进行拼接。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版

可以看到拼接得非常精确。

SketchUp草图大师创建室内拱形通道走廊门洞2.0版
  • 第09步:但是有一个小细节就是拼接后,门洞顶部是空的。所以这时利用LOFT插件进行封面操作,只需要选择两条边线,然后单击LOFT插件第一个图标就可以生成曲面了。
SketchUp草图大师创建室内拱形通道走廊门洞2.0版

生成完后,模型就做完了。最后总结一下,这个细节处理其实用很多种方法都可以做,比如形体弯曲插件,但是发现用Z轴跟随是比较简单的一种。希望本次分享对您有帮助。

SketchUp草图大师创建室内拱形通道走廊门洞2.0版

注:&随着物价上涨,49元或者149元对于实物来说可能买不到太多商品。但是如果您将149元用于购买本站VIP会员,可以得到少校提供的专属教程专属插件专属素材技术答疑远程协助等服务,绝对是物超所值。而且可以可以下载和观看整个网站了,一劳永逸!,少校也非常期待您的加入^_^!

& 或者加入少校的SketchUp课程,直接晋级为SketchUp高手吧!
