SketchUp草图大师创建室内拱形通道走廊门洞1.0版

很多SketchUp爱好者说室内建模没有难度,也不知道说这个话的人是做家装还是做工装的?......模型首次创建总用时约8分钟。您通过本文可以查看创建“室内拱形通道走廊门洞”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/

教程下载:

如果您是本站VIP成员,请直接下载本文配套的视频教程观看,视频不加密,永久观看!如果您不是本站VIP成员,可以观看下方的图文教程 ↓ ,图文教程完全免费,也非常精彩^_^。

限制以下用户组阅读此隐藏内容

请先登录

您的用户组:

插件解析:

这个模型是曲面造型,如果光看曲面,会想到用Loft插件,但实际过的过程发现Loft插件并不好控制造型。这时需要需要积累的建模经验就是不能再Loft上继续吊死,一定要抓紧时间换方法,不然会浪费大量时间……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“室内拱形通道走廊门洞”模型用到的插件,主要1个:

插件集:

安装插件集也是一种不错的选择,目前网上一些插件集基本都有这些常用插件。

图文解析:

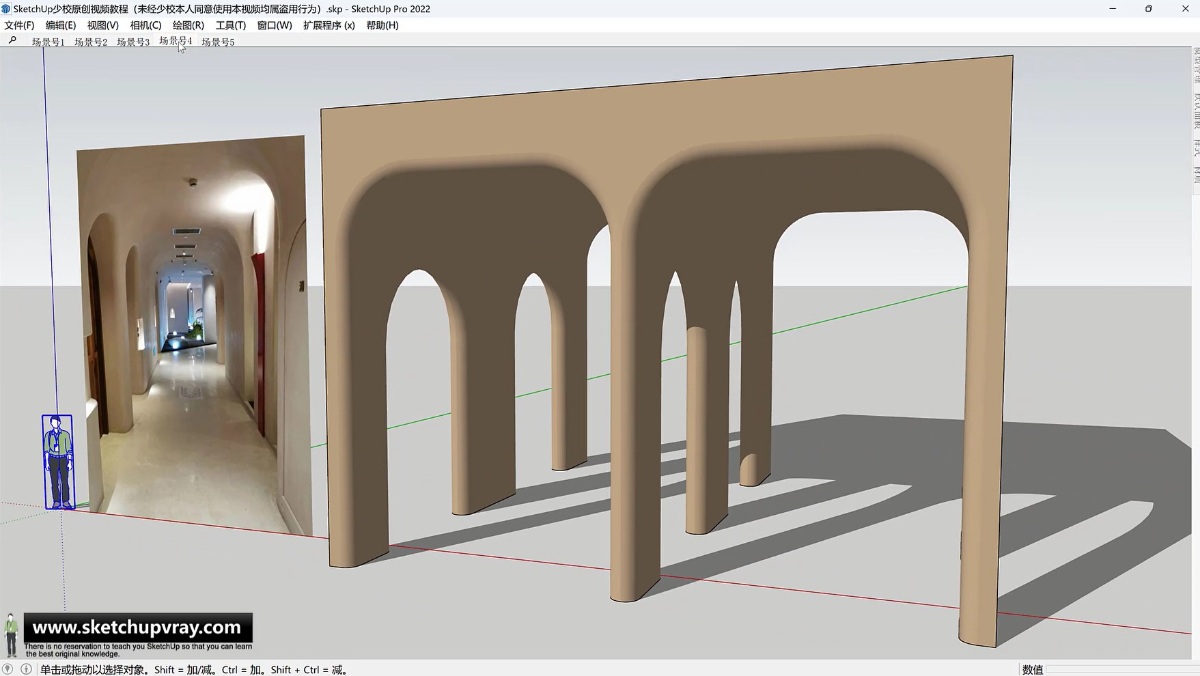

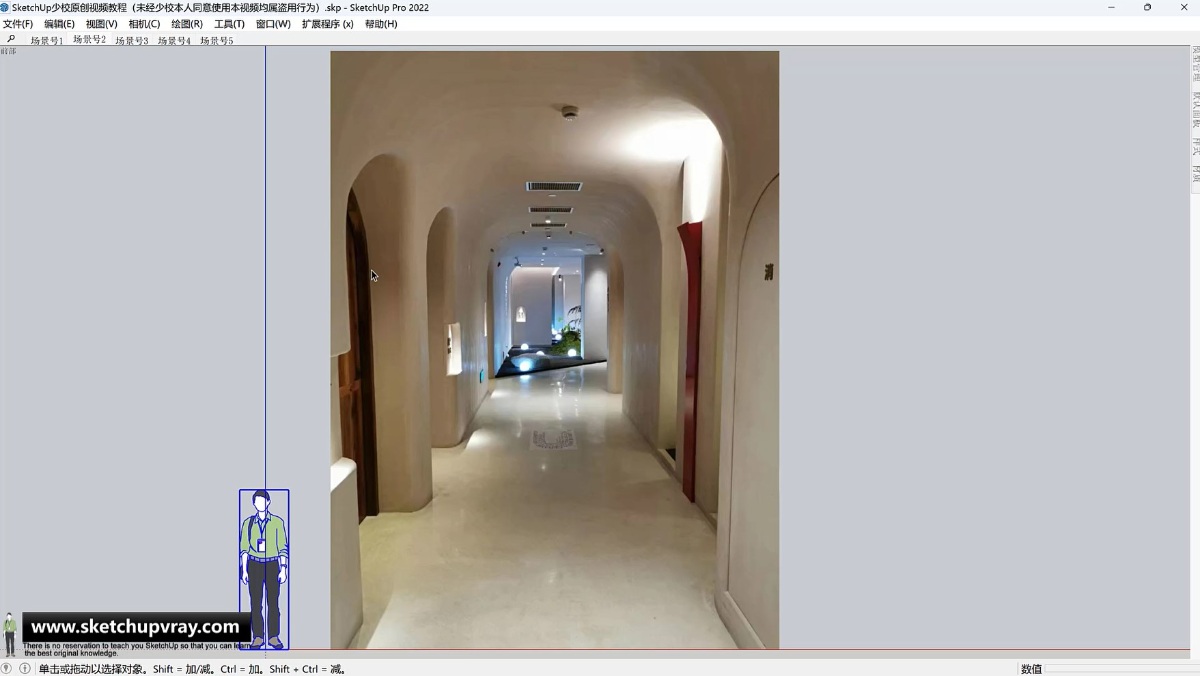

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内拱形通道走廊门洞
  • 第02步:画好两个截图。
SketchUp草图大师创建室内拱形通道走廊门洞

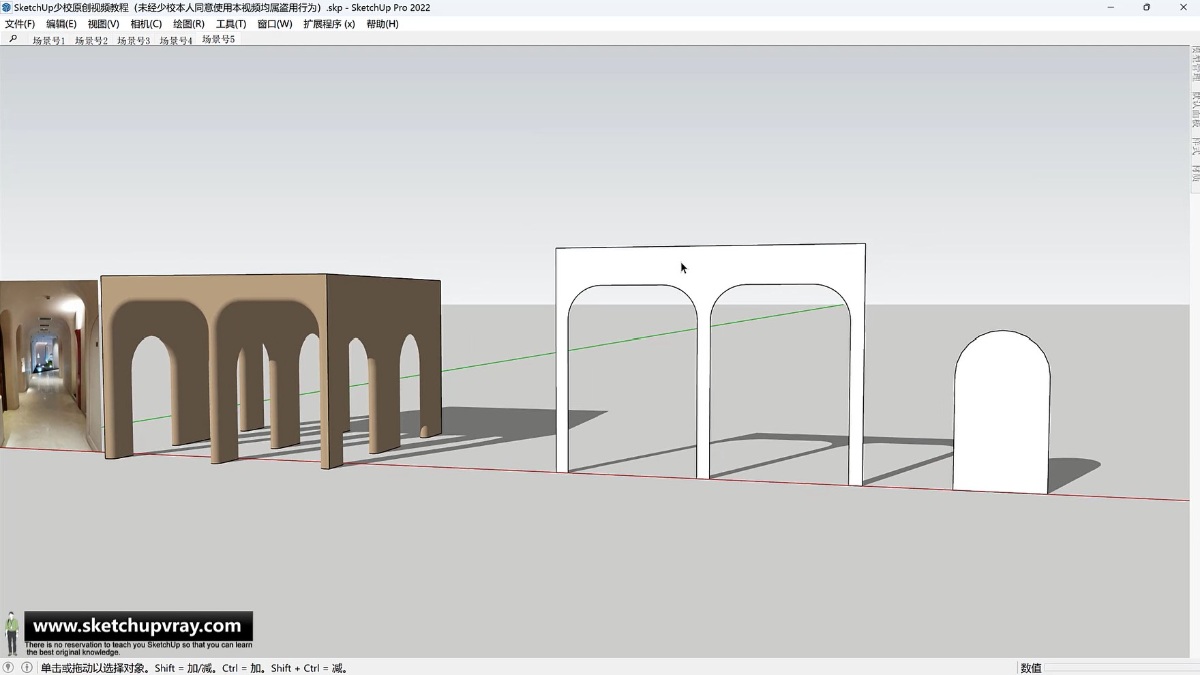

  • 第03步:将截面推拉出一个厚度,并成组。这时就出现两个模型,两个组。左边的是墙体组,右边的是门洞组。
SketchUp草图大师创建室内拱形通道走廊门洞

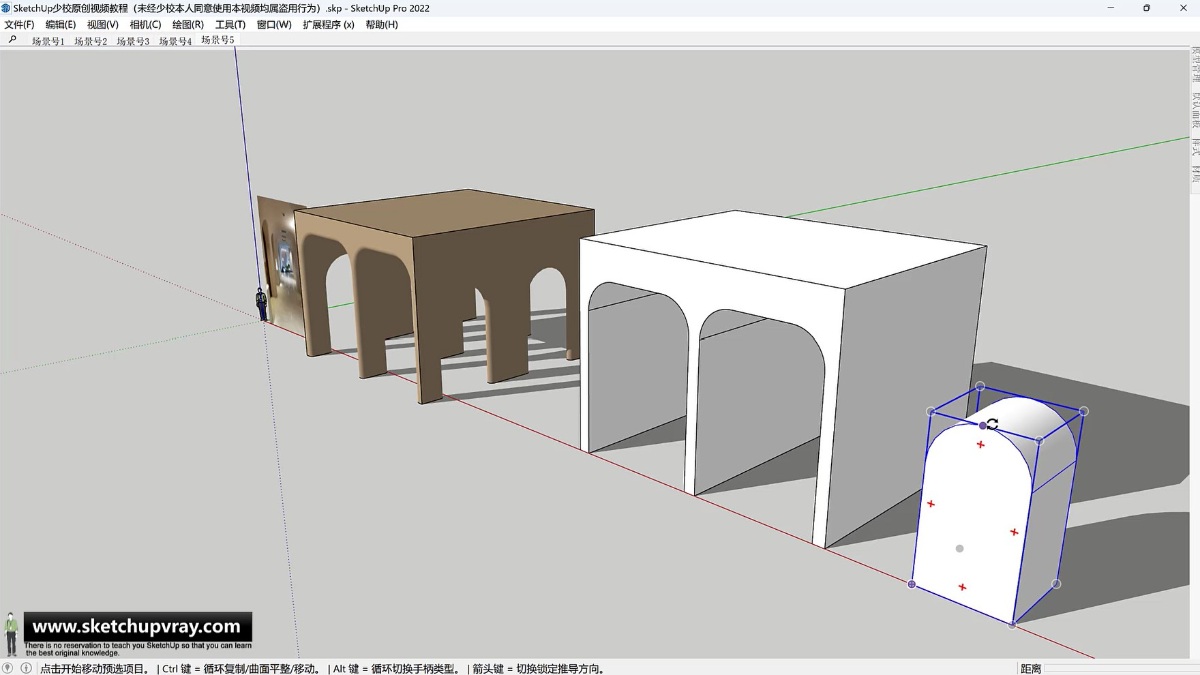

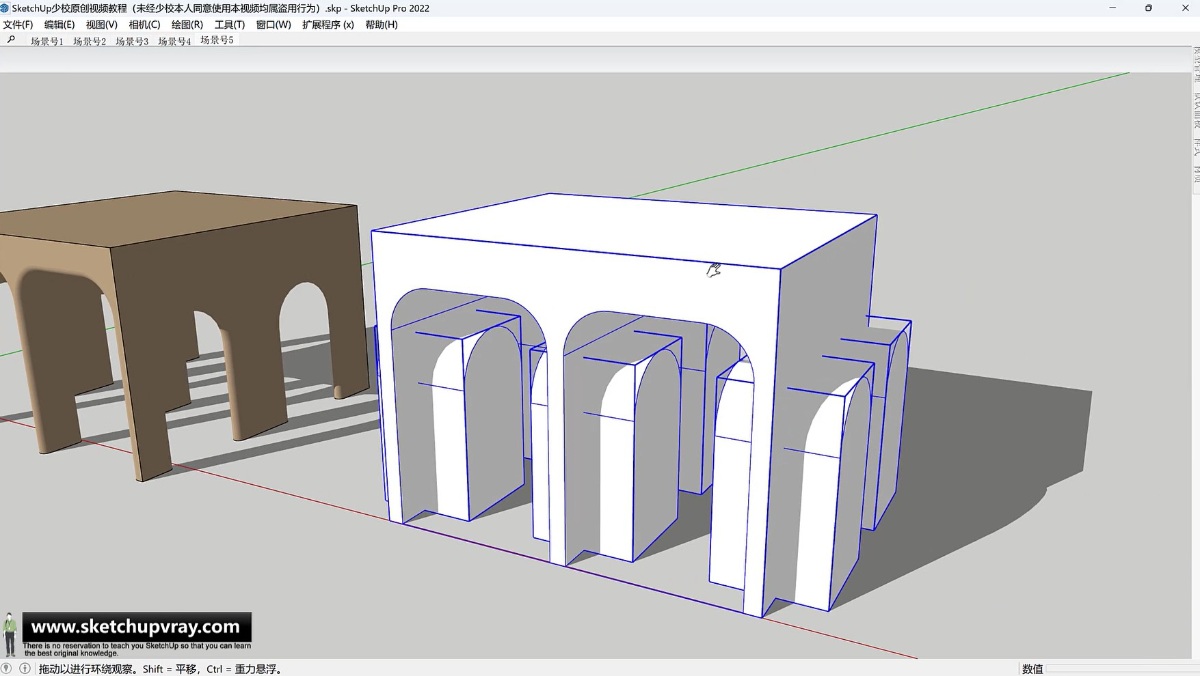

  • 第04步:将门洞组旋转90度,再复制阵列,就可以将所有模型交错在一起了。
SketchUp草图大师创建室内拱形通道走廊门洞

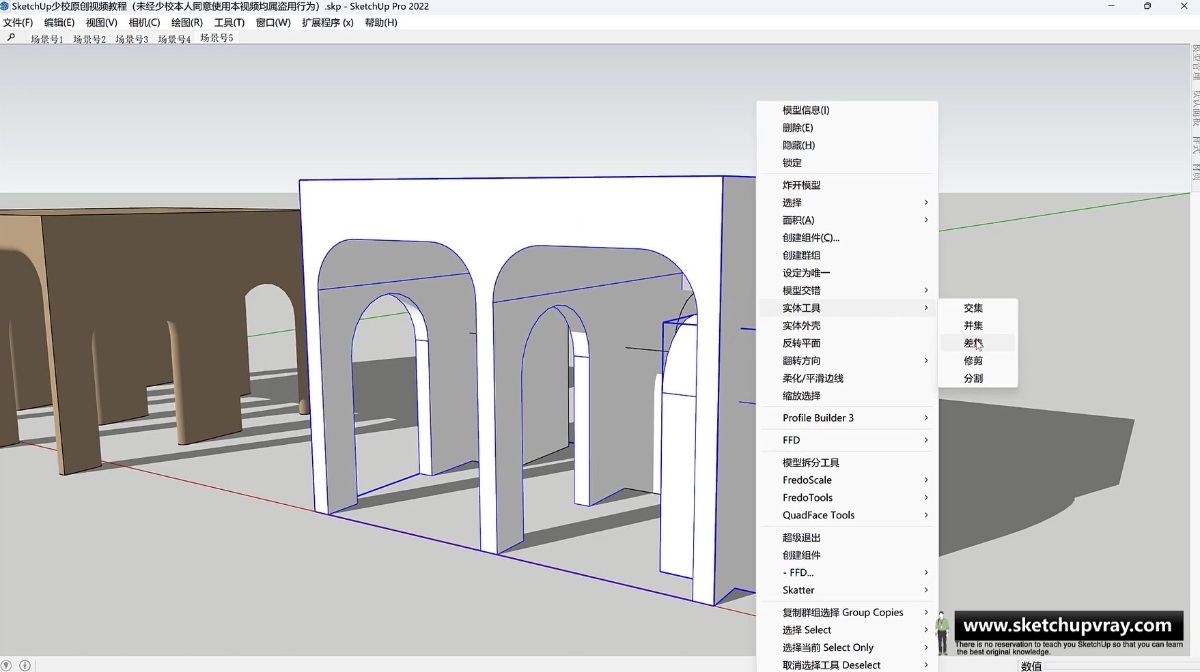

  • 第05步:这一步是切割开口的操作,利用的得实体工具里面的差集。只需要将两个模型选择到然后右键单击模型,在弹出的上下文菜单中选择实体工具-差集,即可切割开口。
SketchUp草图大师创建室内拱形通道走廊门洞

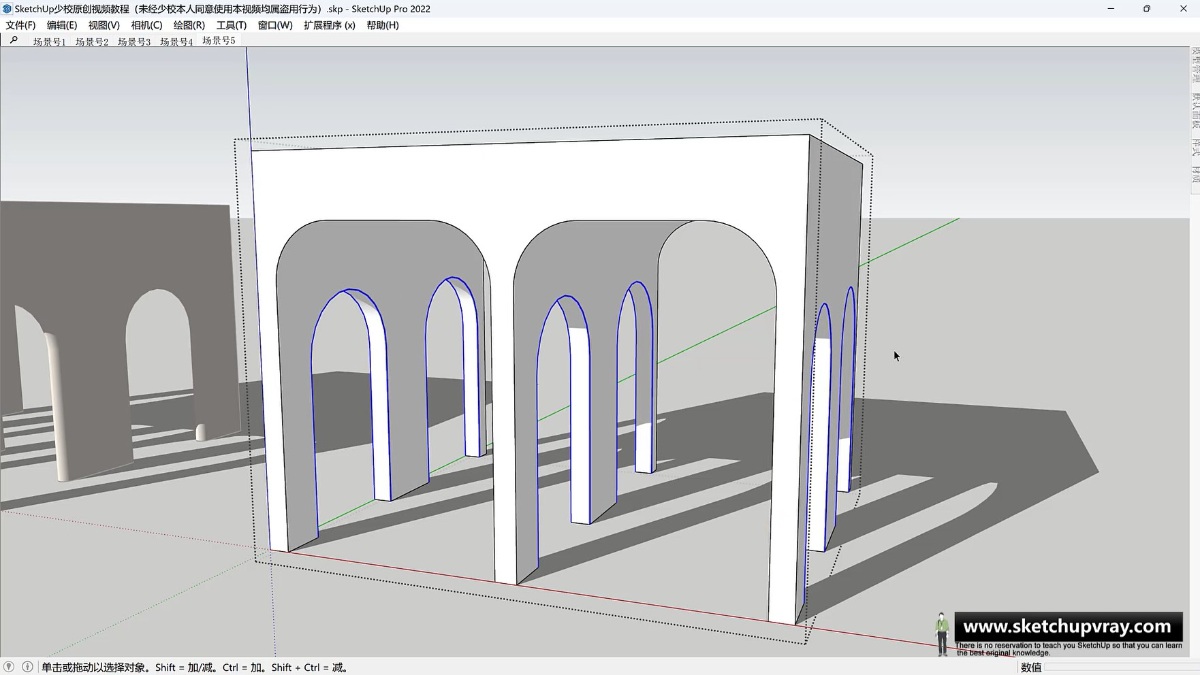

  • 第06步:这一步是将所有门洞的线选择到,手动选择也可以。如果利用曲线优化之类的插件进行辅导选择,会高效很多。
SketchUp草图大师创建室内拱形通道走廊门洞

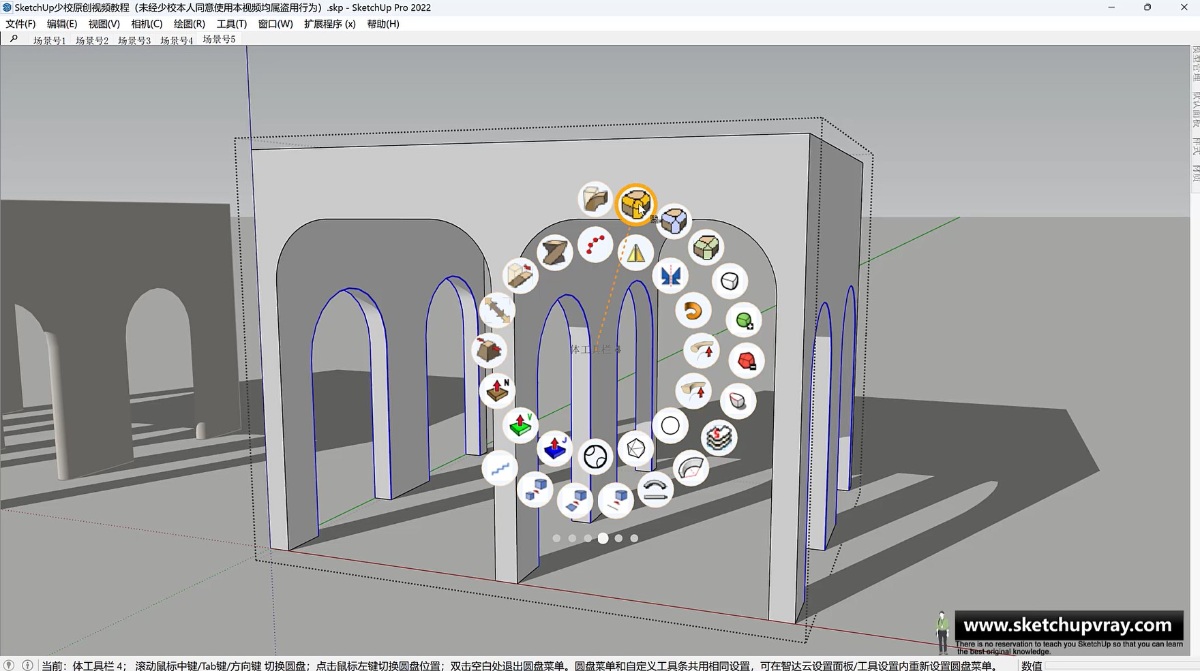

  • 第07步:这一步就是利用三维倒角插件了,这个圆盘菜单是我把三维倒角插件做到了工具栏编辑器插件里面生成了。您没有这个圆盘菜单也并不影响操作,您只需要调出三维倒角插件工具栏就可以了。
SketchUp草图大师创建室内拱形通道走廊门洞

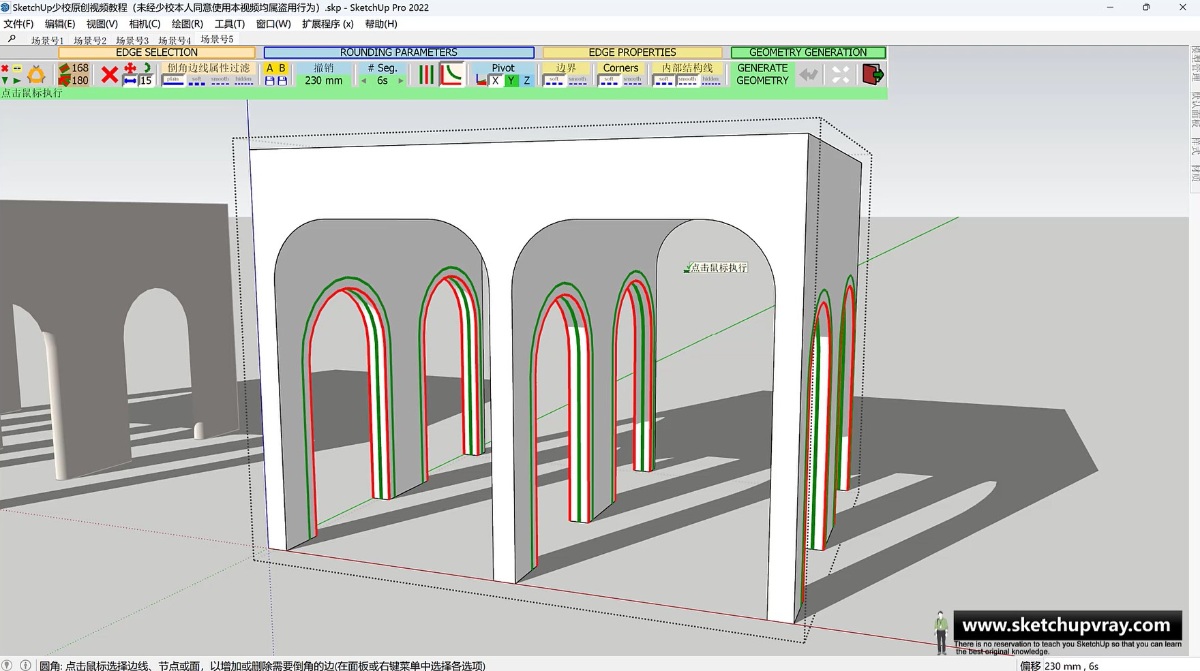

设置好倒角的参数。

SketchUp草图大师创建室内拱形通道走廊门洞

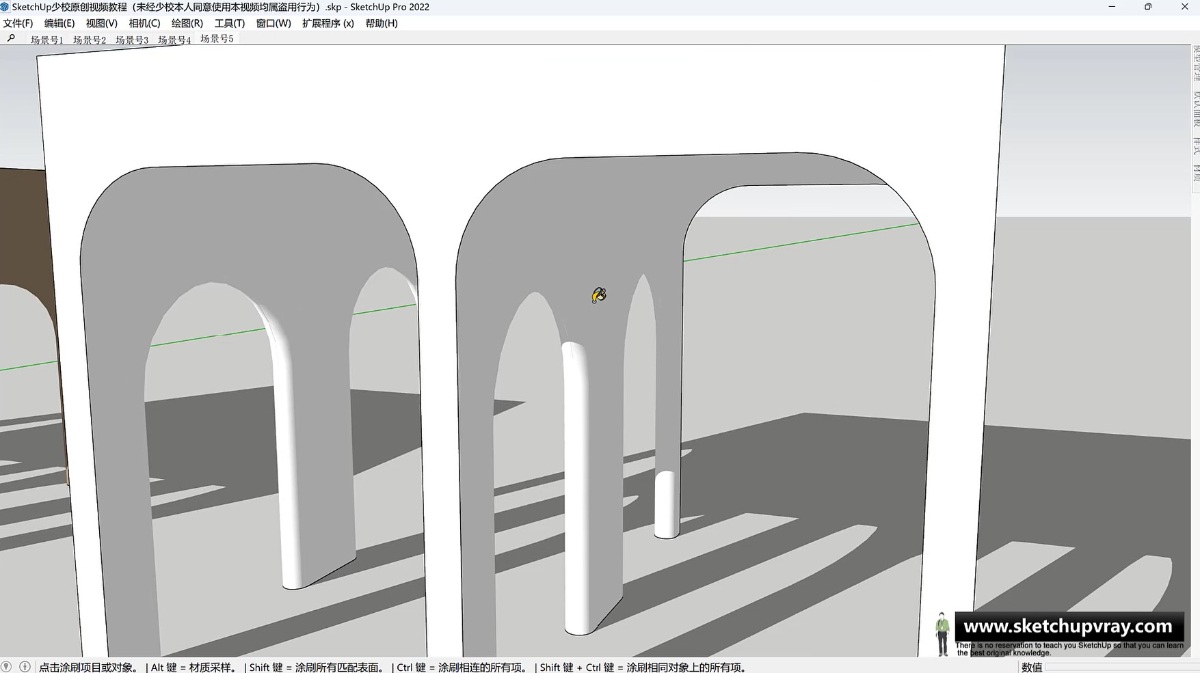

在空白区域单击,即可完成倒角操作。

SketchUp草图大师创建室内拱形通道走廊门洞
  • 第08步:最后赋予一个菜单,完成操作。最后我们总结一下,这个模型其实没有太大的难度,您只要会三维倒角插件基本就可以做出来。不过呢,这个模型并没有做细节,因为门洞的高度不够,所以可以直接用三维倒角插件进行三维倒角,如果门洞再高一点就会和墙体的曲面交错到,这时用三维倒角是不成功的。如果您感兴趣,可以查看我下一期发布的细节处理教程哦。
SketchUp草图大师创建室内拱形通道走廊门洞
