SketchUp草图大师创建室内流动板法拉利博物馆造型墙

室内这种模型以前是非常难的一种模型,现在已经非常多的方法可以做,本次利用FFD插件来处理......模型首次创建总用时约5分钟。您通过本文可以查看创建“室内流动板法拉利博物馆造型墙”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/

插件解析:

这个室内模型在以前来看是非常难的模型,现在已经有很多方法可以做了。也不是新出来的方法,是现在思维方式不一样了。本次做这个模型用JHS插件里面的FFD功能处理,FFD可以理解成一个综合控形的插件,这个曲面造型就通过FFD调整出来。另外一个用到的插件是顶点编辑器,主要用到顶点编辑器插件的批量拉线成面的功能……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“室内流动板法拉利博物馆造型墙”模型用到的插件,主要5个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

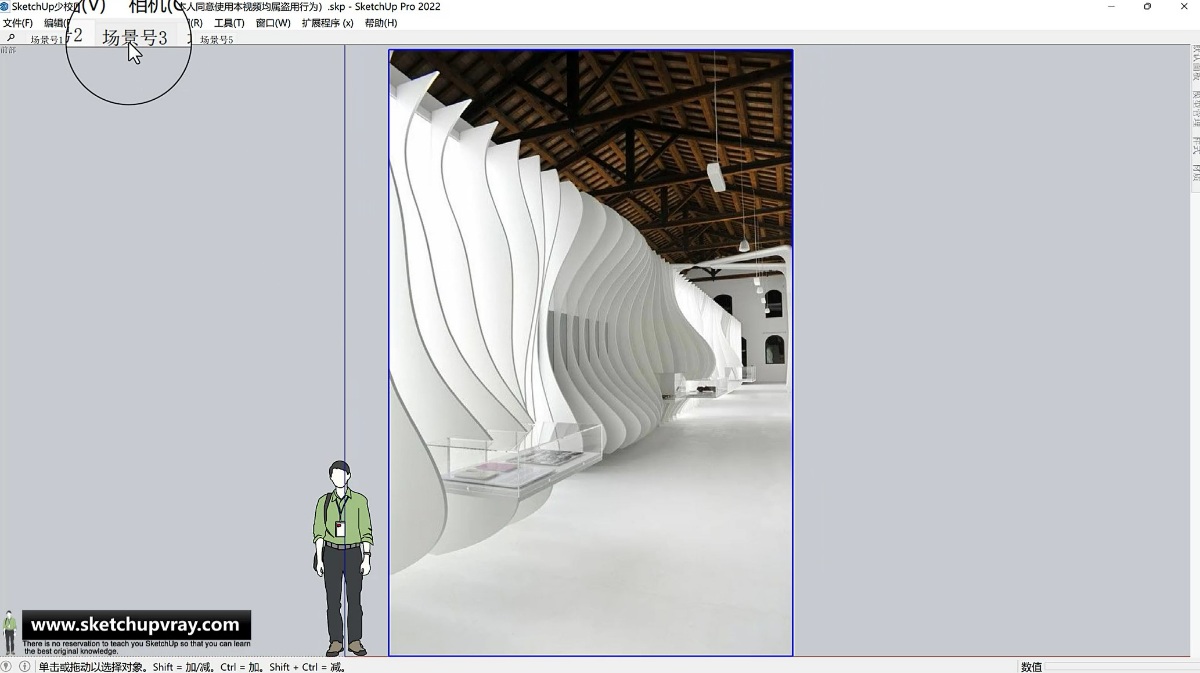

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

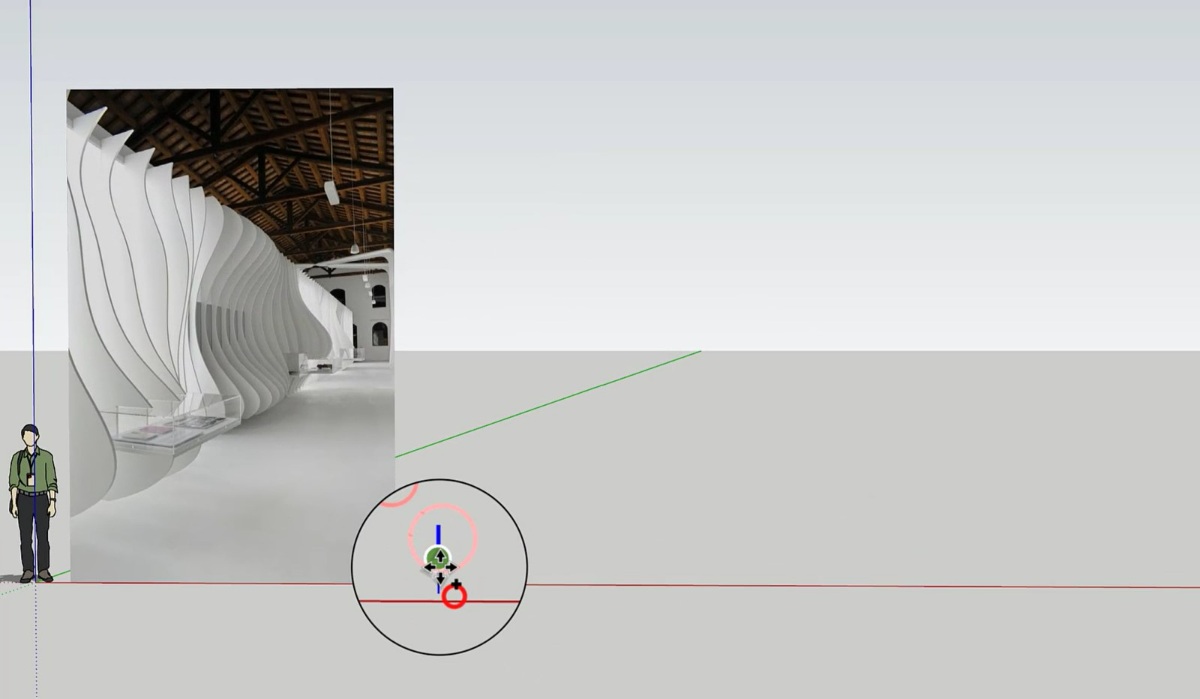

  • 第02步:在绘图区画一条短直线。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

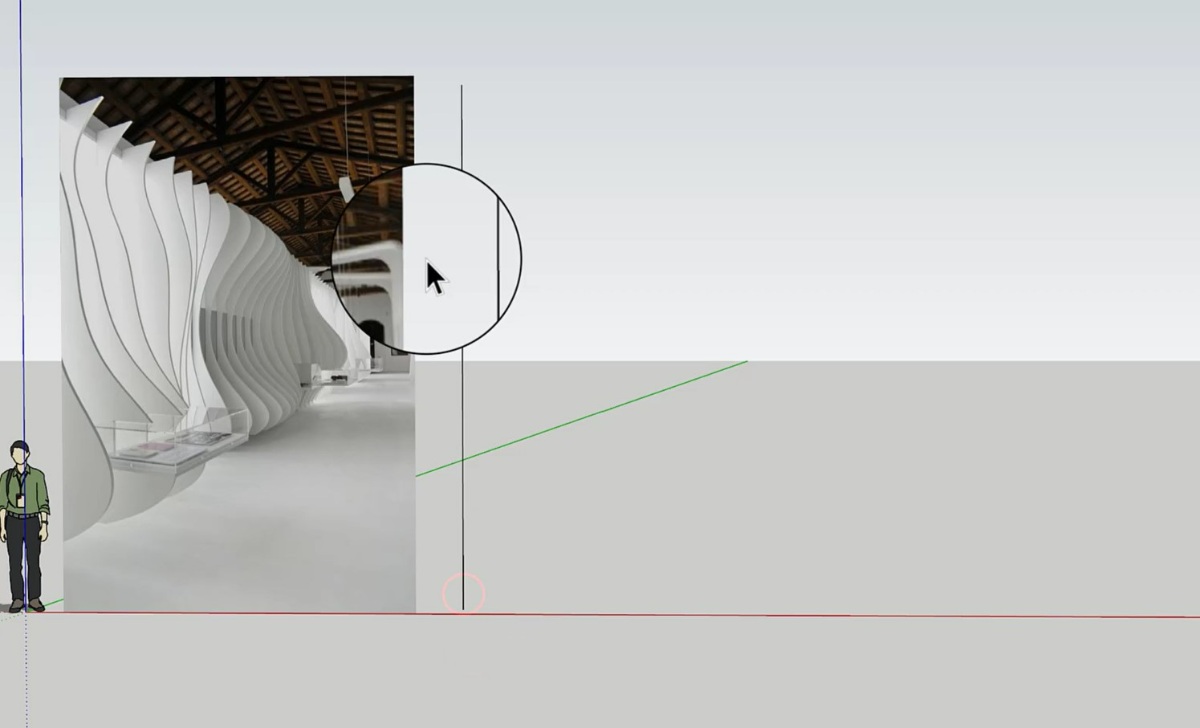

  • 第03步:将画好的直线,向上复制阵列,成一条长直线。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

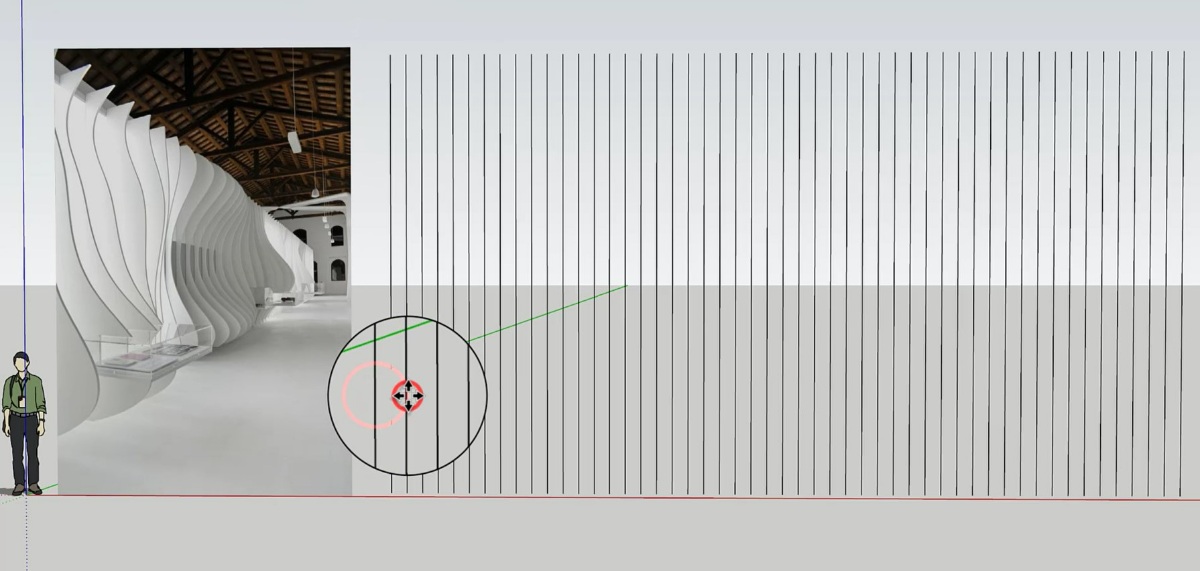

  • 第04步:将整条长的直线,再向右边进行复制阵列。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

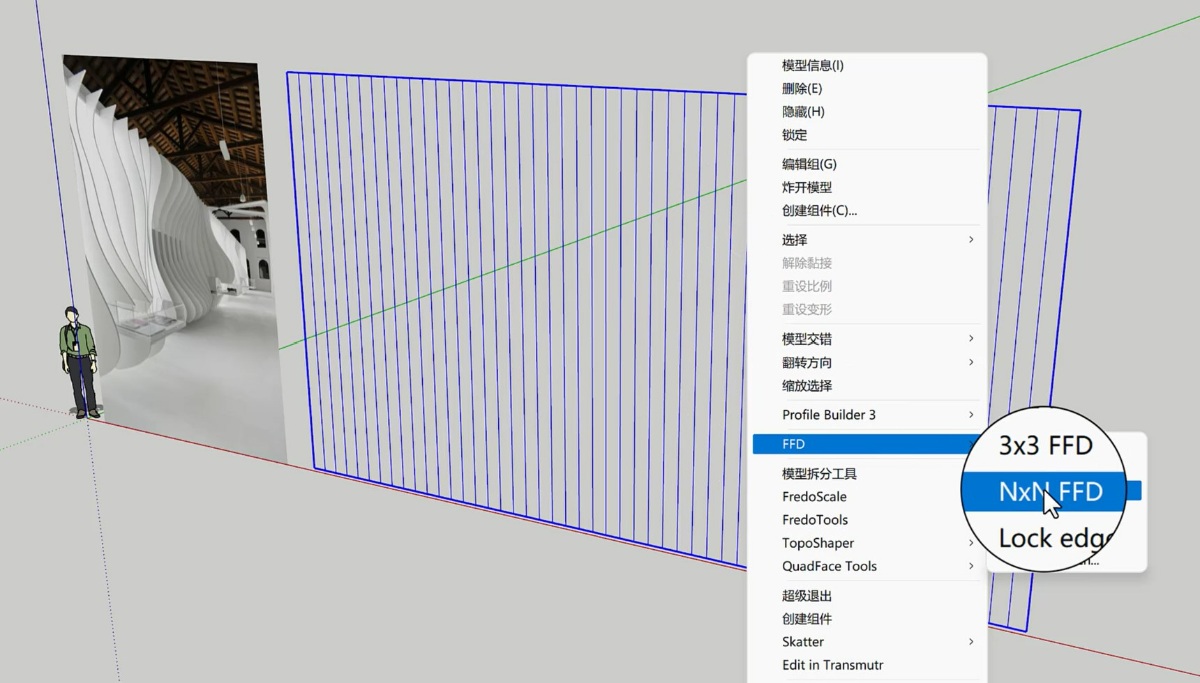

  • 第05步:将所有的直线全选,创建一个群组。然后右键单击这个群组,在弹出的上下文菜单中选择FFD/NXN FFD。这里要说明的就是FFD是内嵌在JHS插件里面的,您可以安装JHS插件,就会有FFD插件。当然FFD插件也有单独版本,您可以单独安装这个插件。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

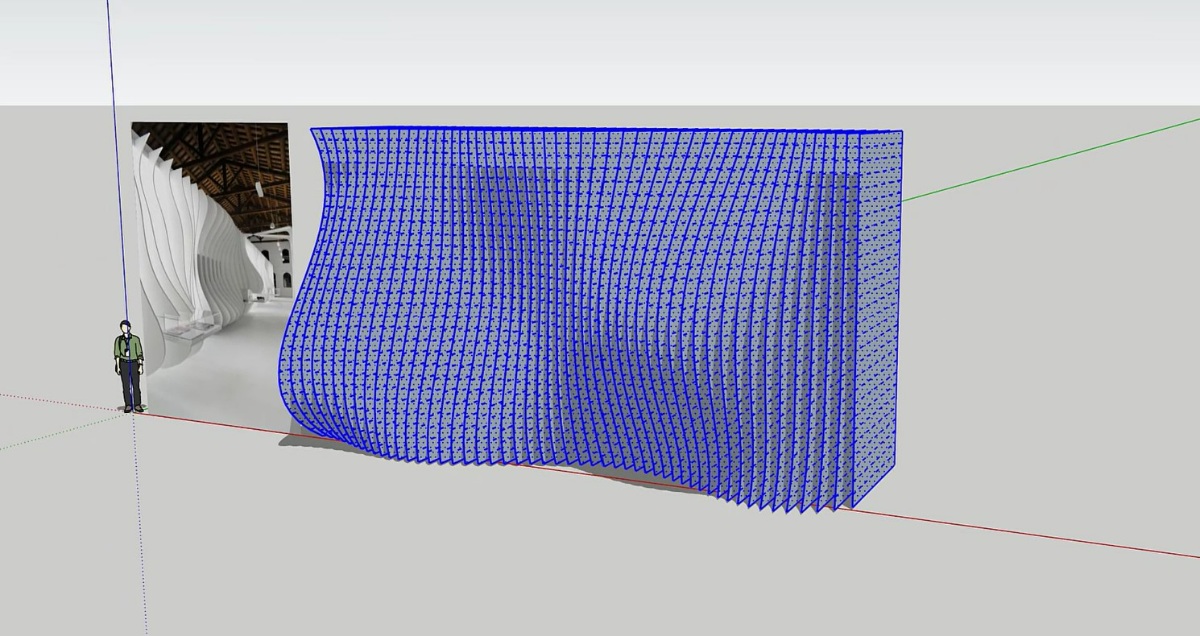

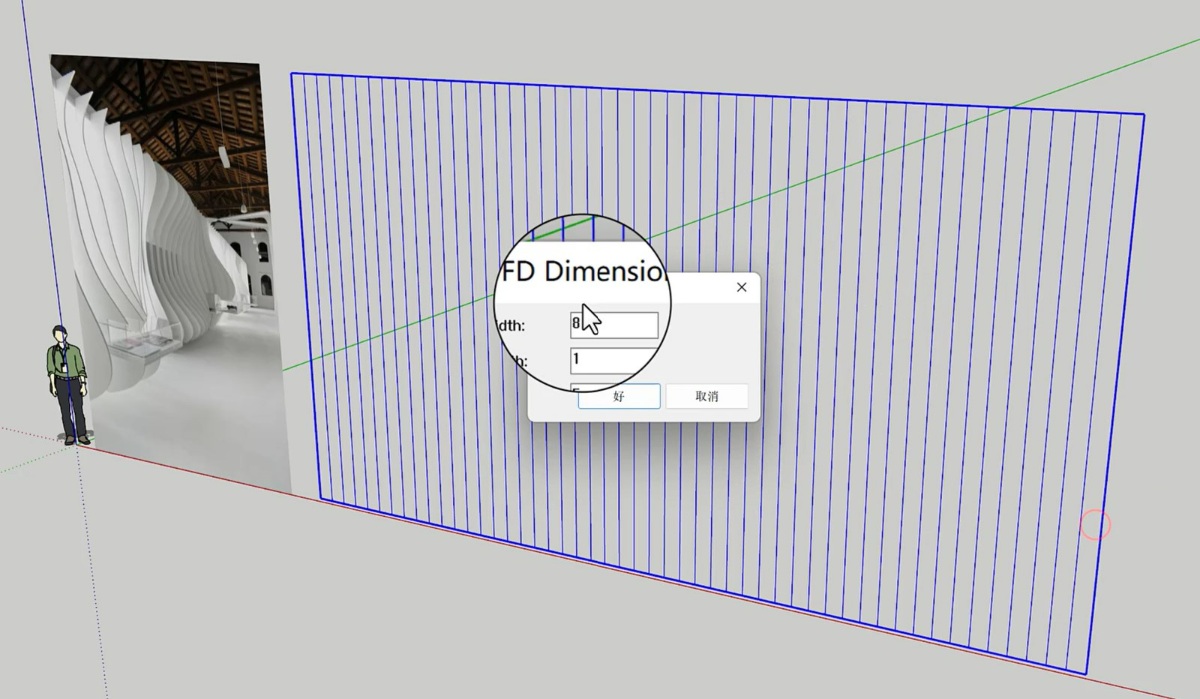

  • 第06步:设置好FFD的参数。我这里是设置的8X1X5。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

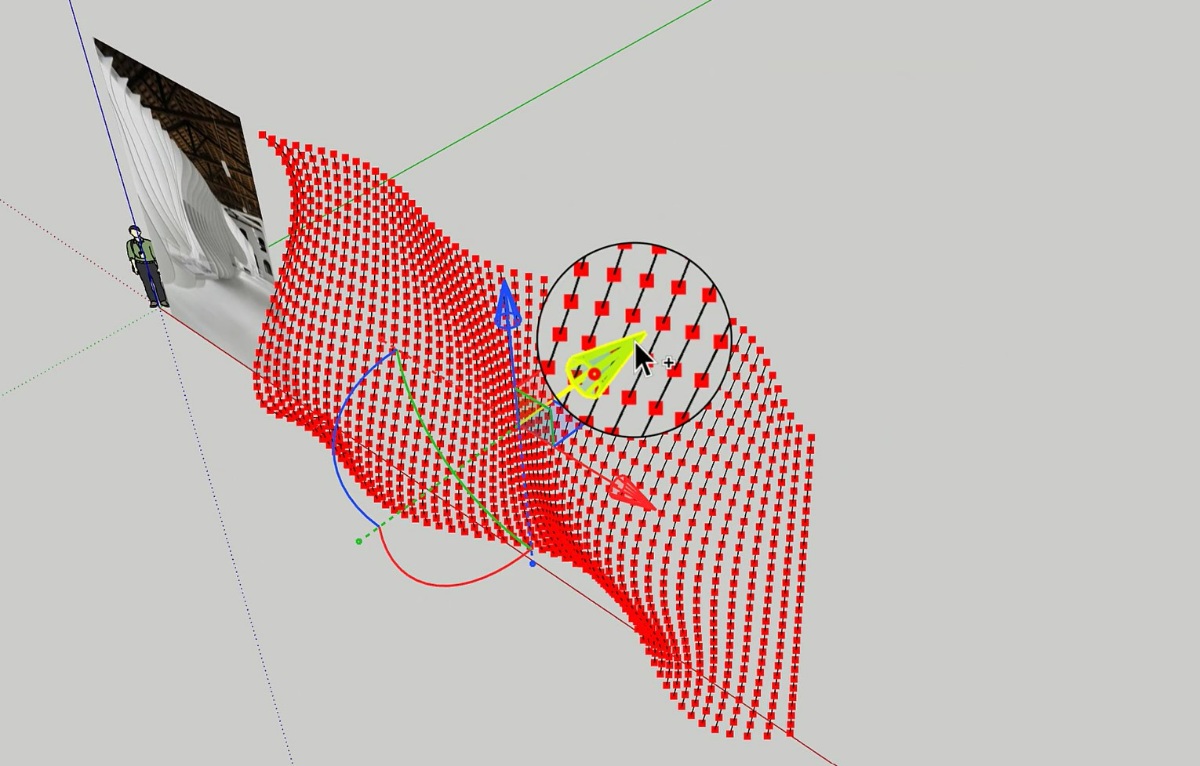

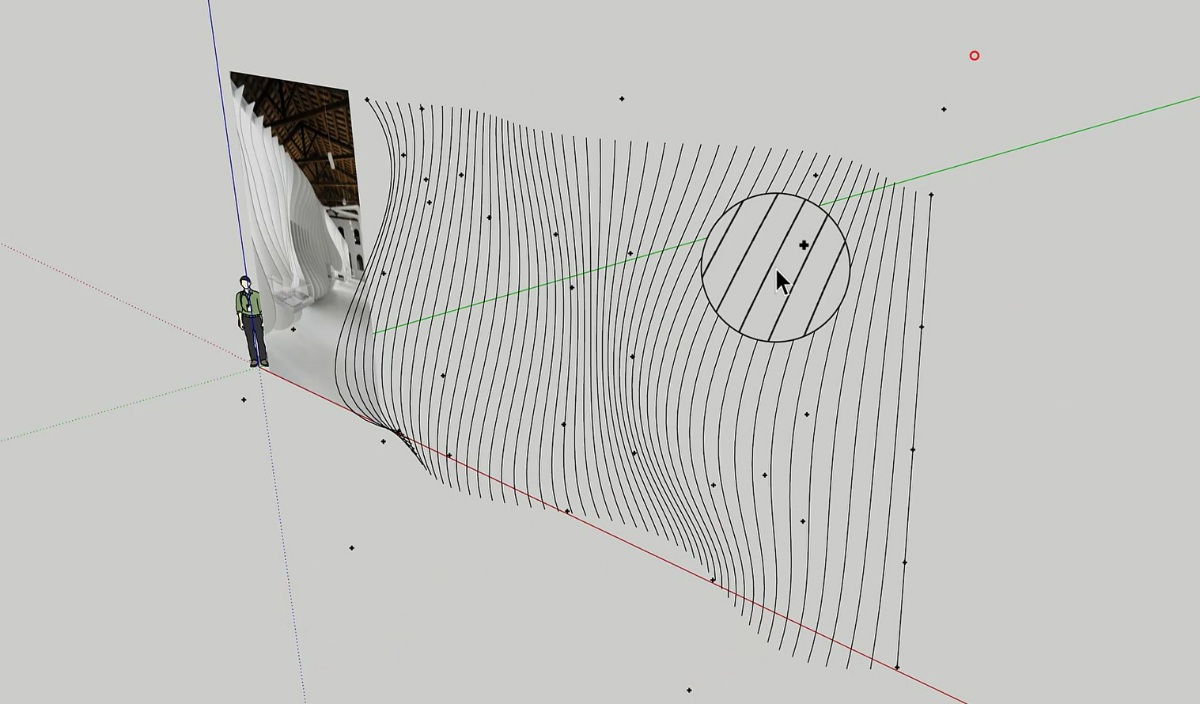

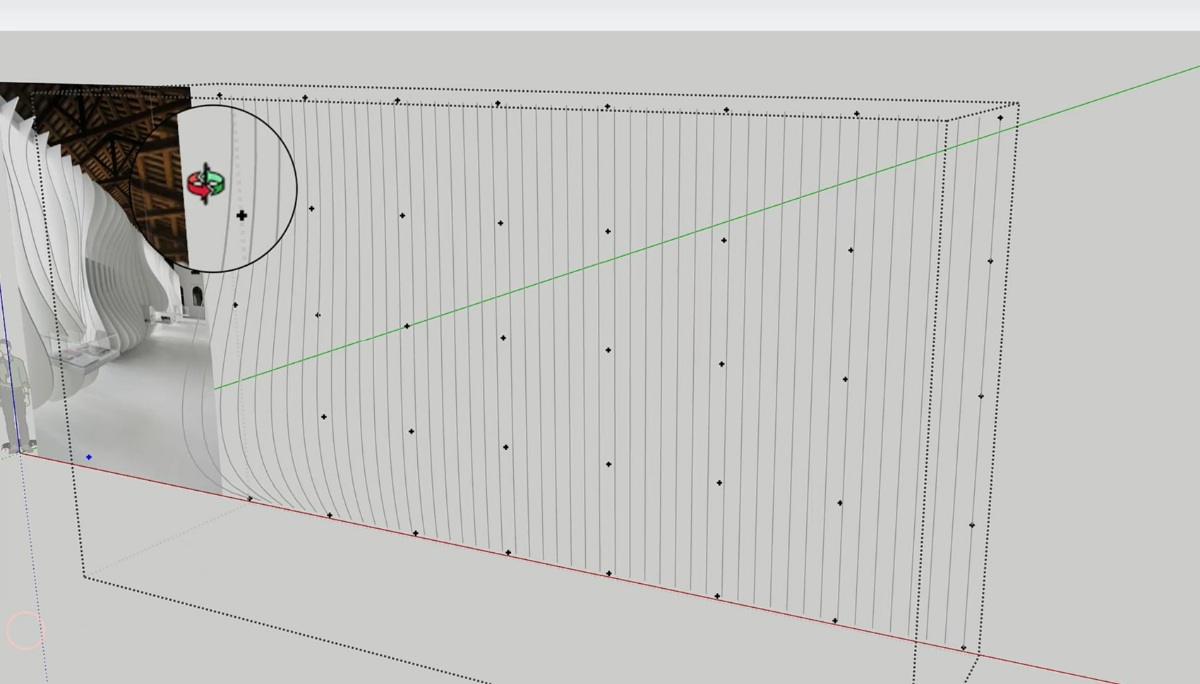

  • 第07步:创建好的FFD控制点会自动成组,这时只要双击这个组,就可以进入点的编辑状态。进入点的编辑状态后,选择点利用移动工具进行移动,就可以控制移动点来控制线的形体。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

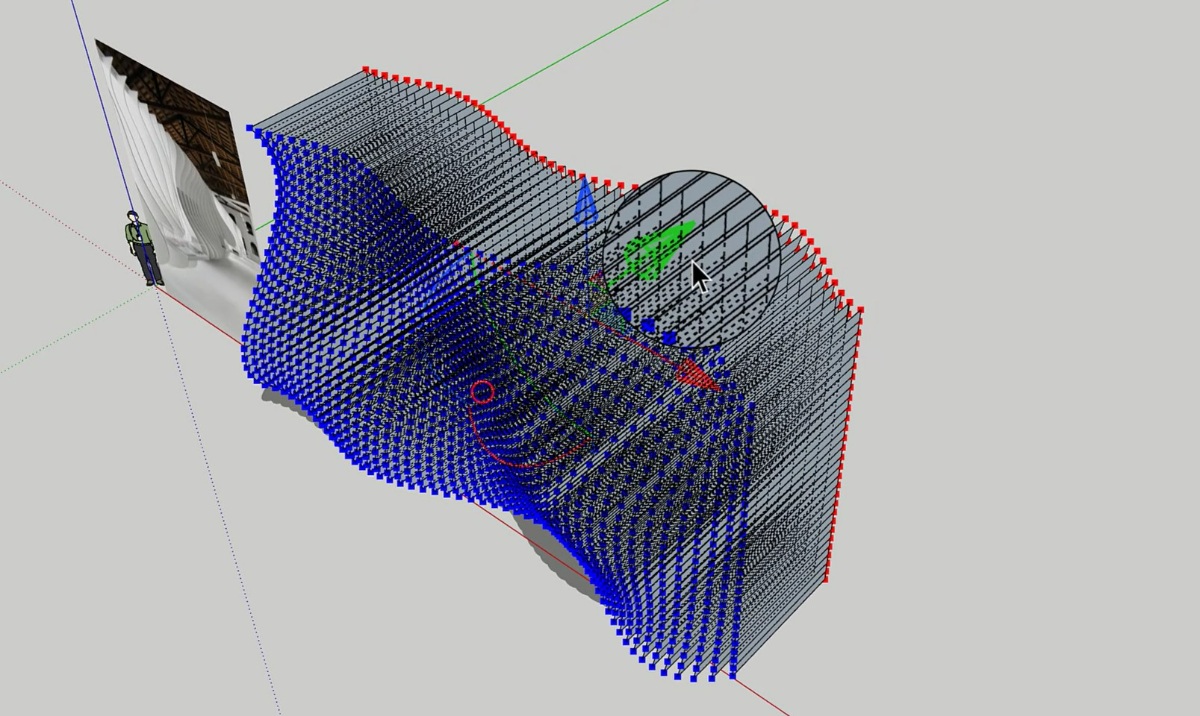

  • 第08步:FFD控制好线的形体后,FFD这个组就没有用了,我们可以直接删除FFD这个组,剩下的就是线这个群组。将线这个组炸开,然后利用全选线,再激活顶点编辑器插件。利用顶点编辑器插件进行拉线成面的操作,只要按住Ctrl键不放,去拉动顶点编辑器插件的操作杆就可以拉线成面了。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

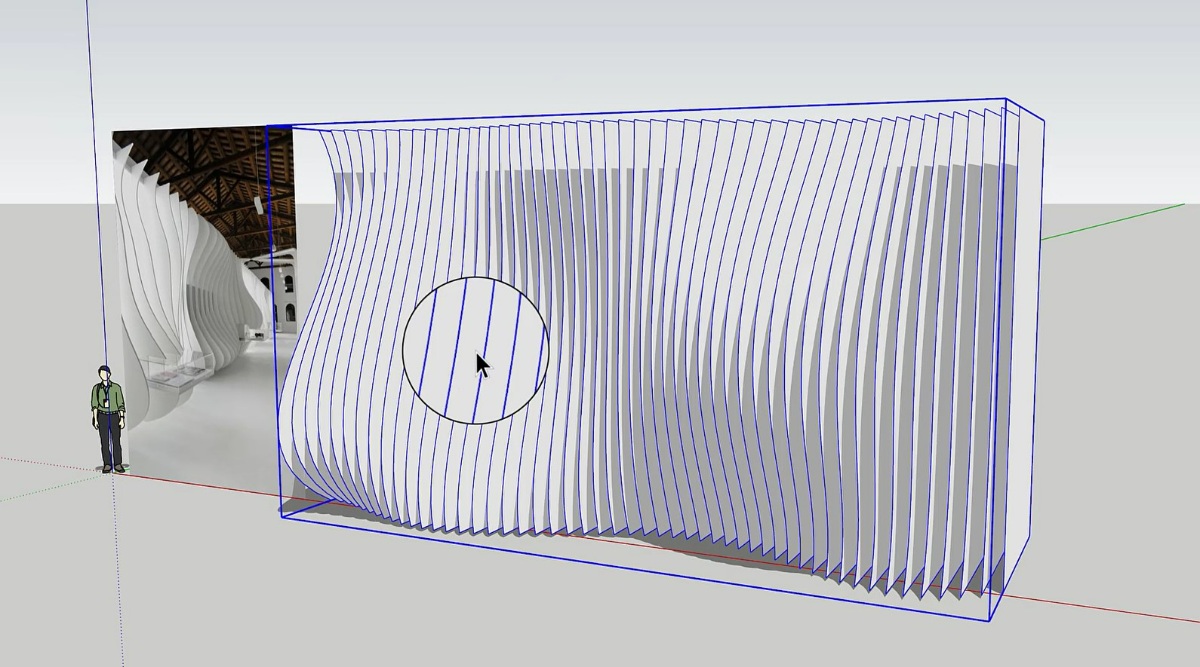

  • 第09步:拉线成面后,我们需要的造型就可以做出来了。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙
  • 第10步:简单赋予一个材质,就算做完了。当然如果要做得细,可以再用超级推拉插件拉一个厚度。
SketchUp草图大师创建室内流动板法拉利博物馆造型墙

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
