这个模型的造型非常像一个宝石钻石多面体,只要能做出现这个多面体那这个模型就可以做出来......模型首次创建总用时约4分钟。您通过本文可以查看创建“造型台灯”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

插件解析:

这个模型主要用到两个插件,一个是顶点编辑器插件,一个是线转柱体插件……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建伦贝尔海拉机场造型柱模型用到的插件,主要5个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

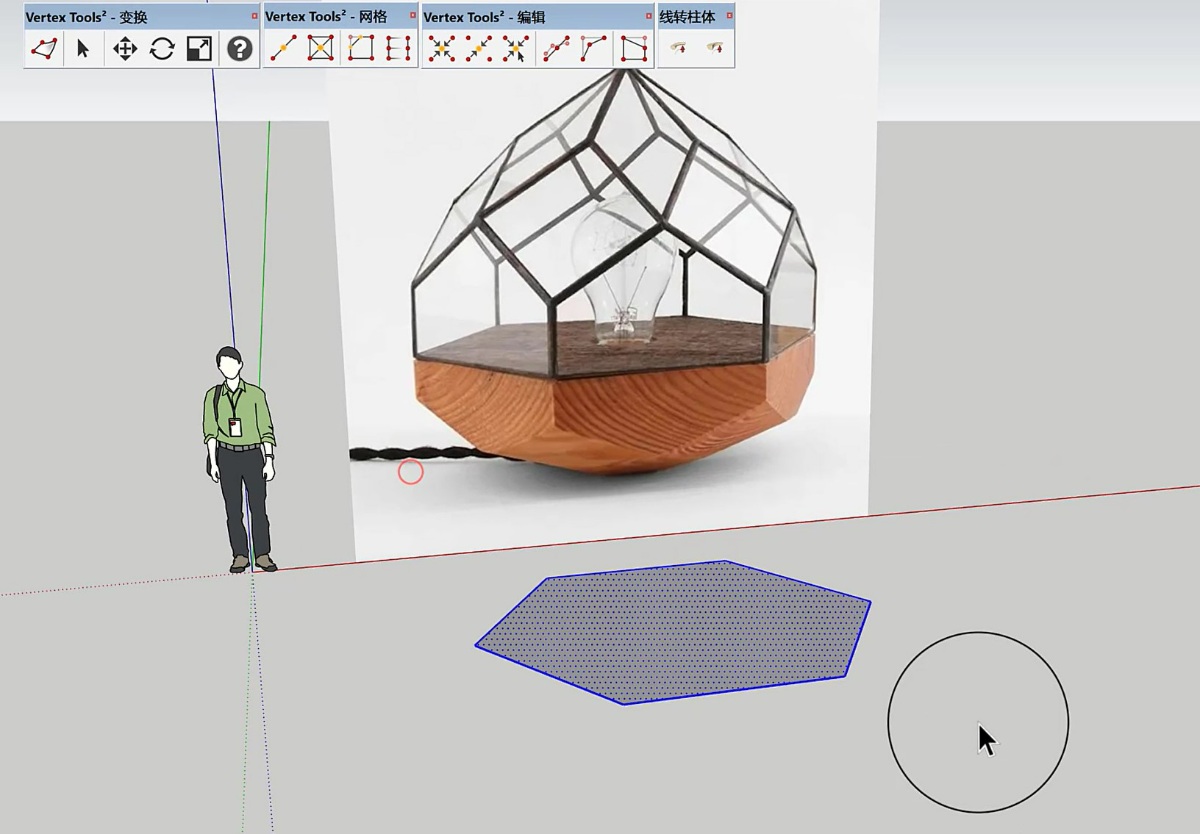

  • 第02步:在绘图区绘制一个6边形。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

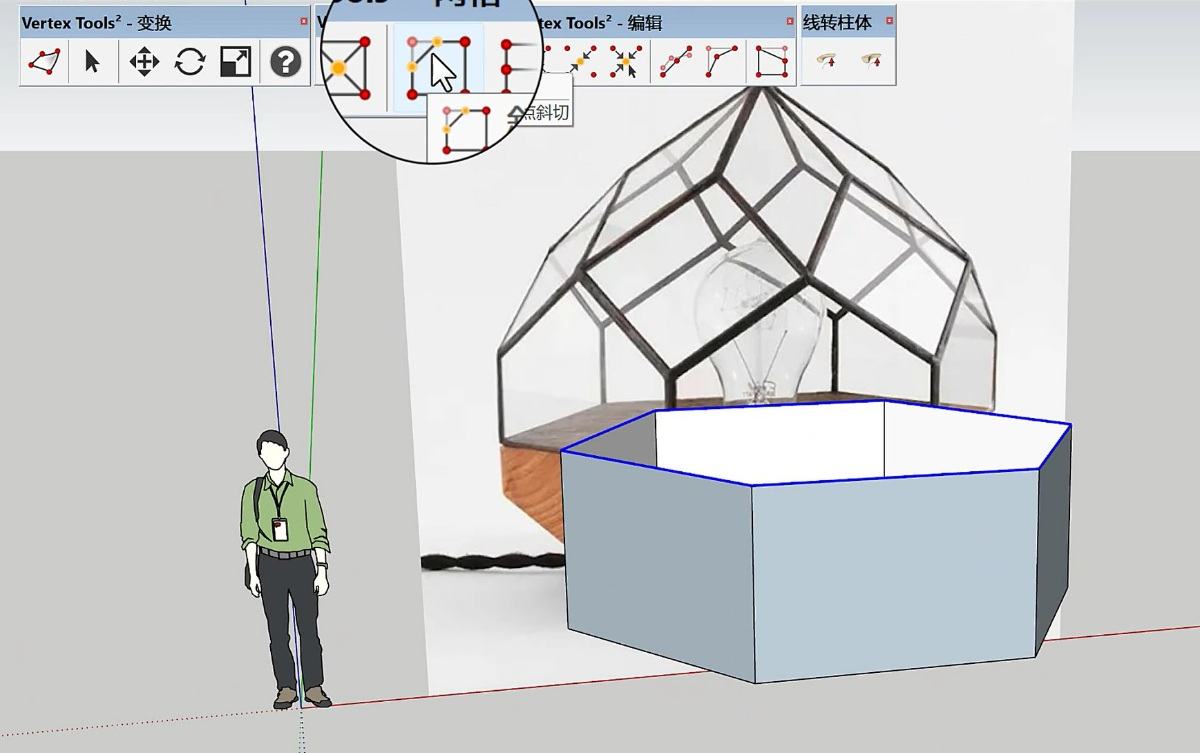

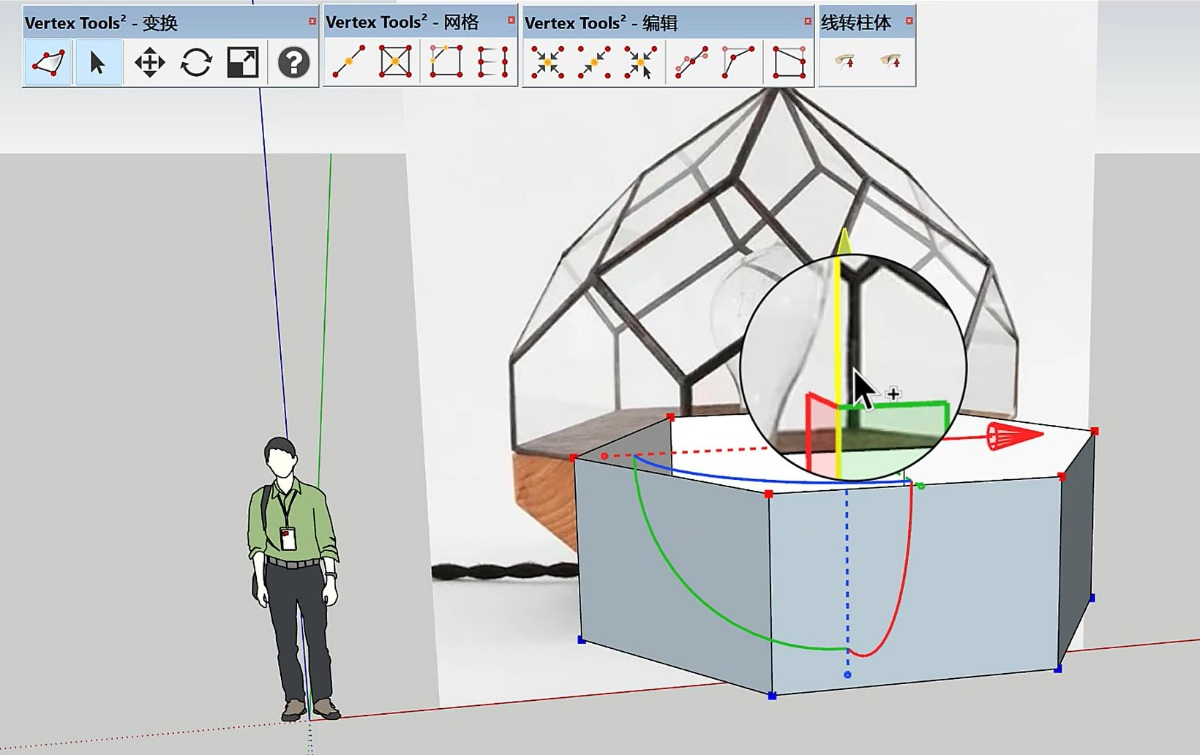

  • 第03步:选择画好的六边形,然后利用顶点编辑器插件2.0-Vertex Tools2.0插件进行拉线面成的操作。这一步其实非常简单就是按住Ctrl键不放去拉动操作杆就可以实现拉线成面了。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

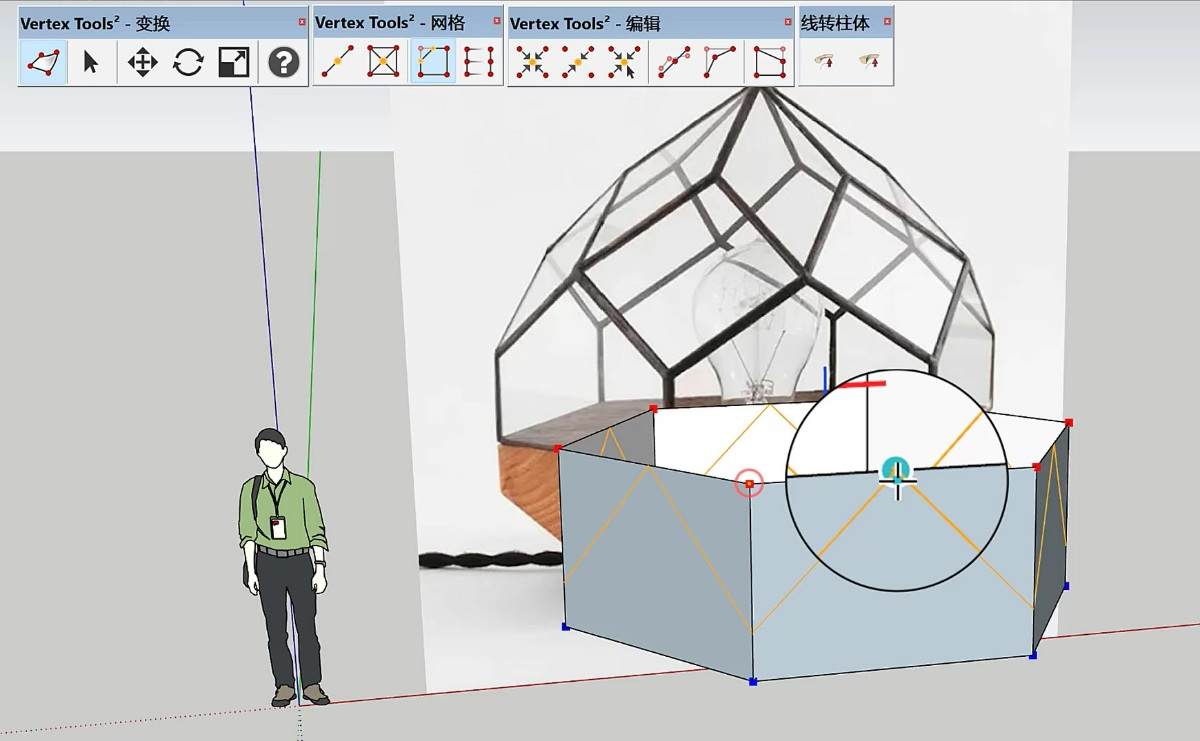

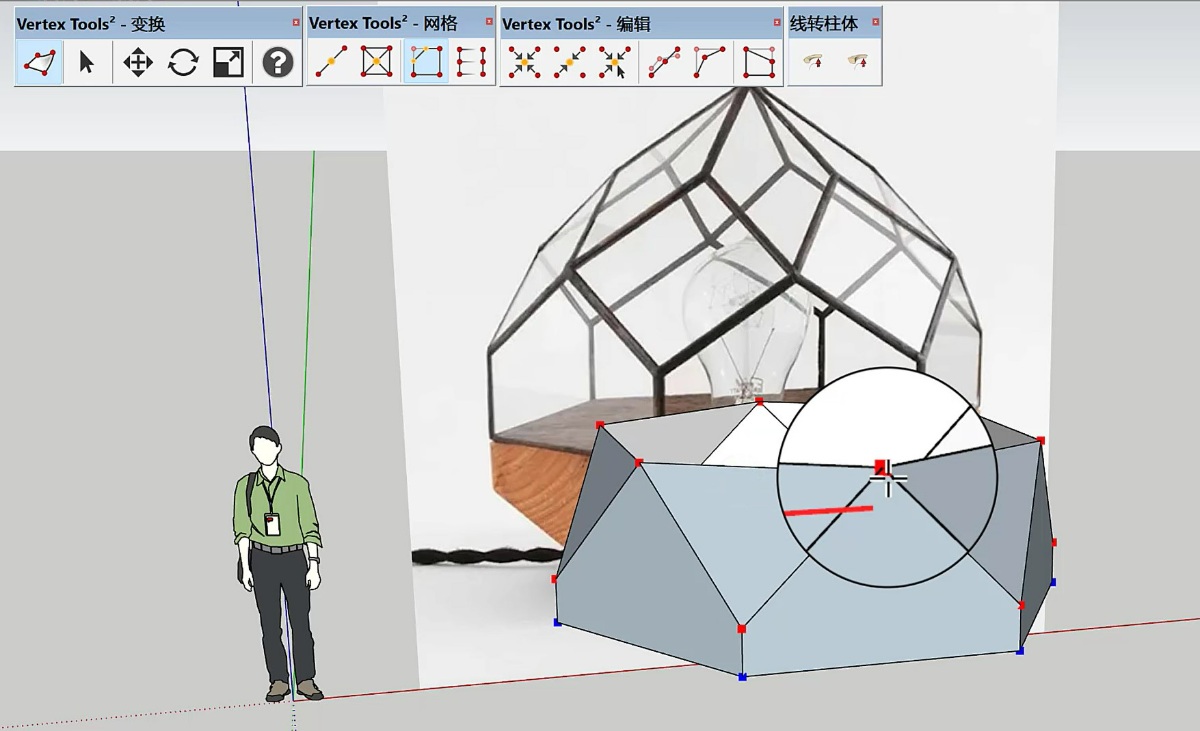

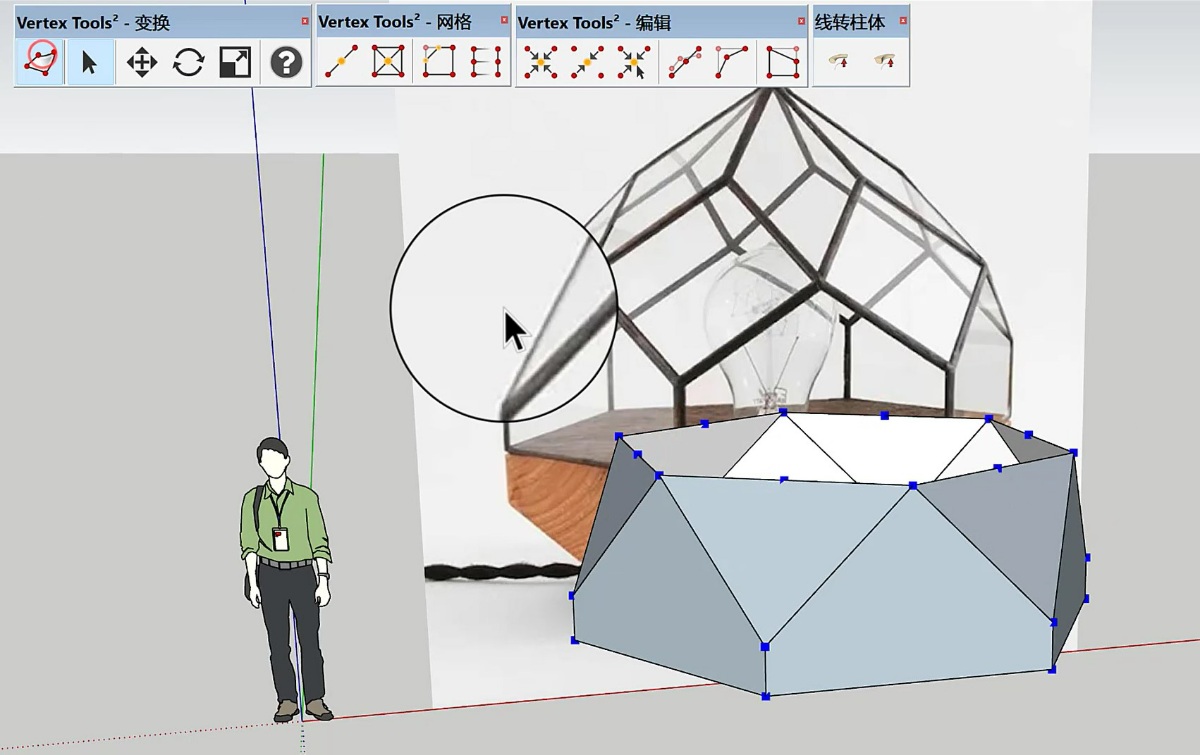

  • 第05步:将上面的边线进行拆分,或者直接利用顶点编辑器插件插入点。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

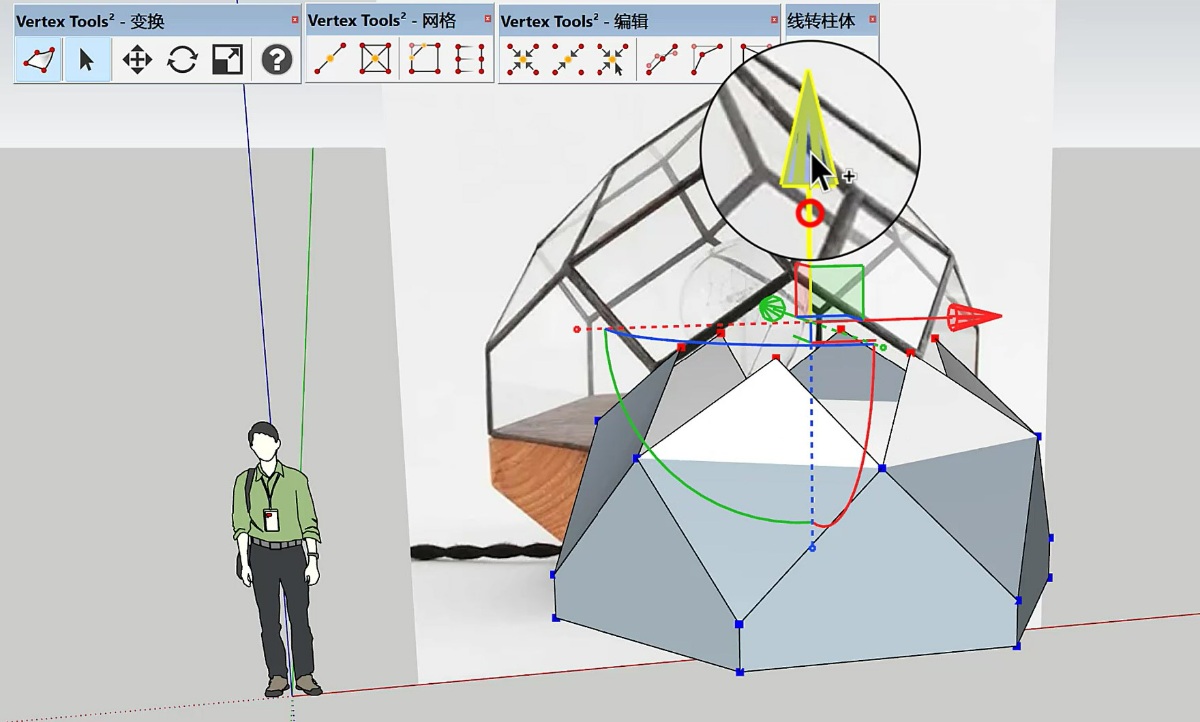

  • 第07步:这一步是将选择到的点再利用顶点编辑器插件2.0-Vertex Tools2.0插件进行拉点成线的操作,也就是说顶点编辑器有一个功能是将选择到的点进行拉点成线,只这个功能很少人用。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

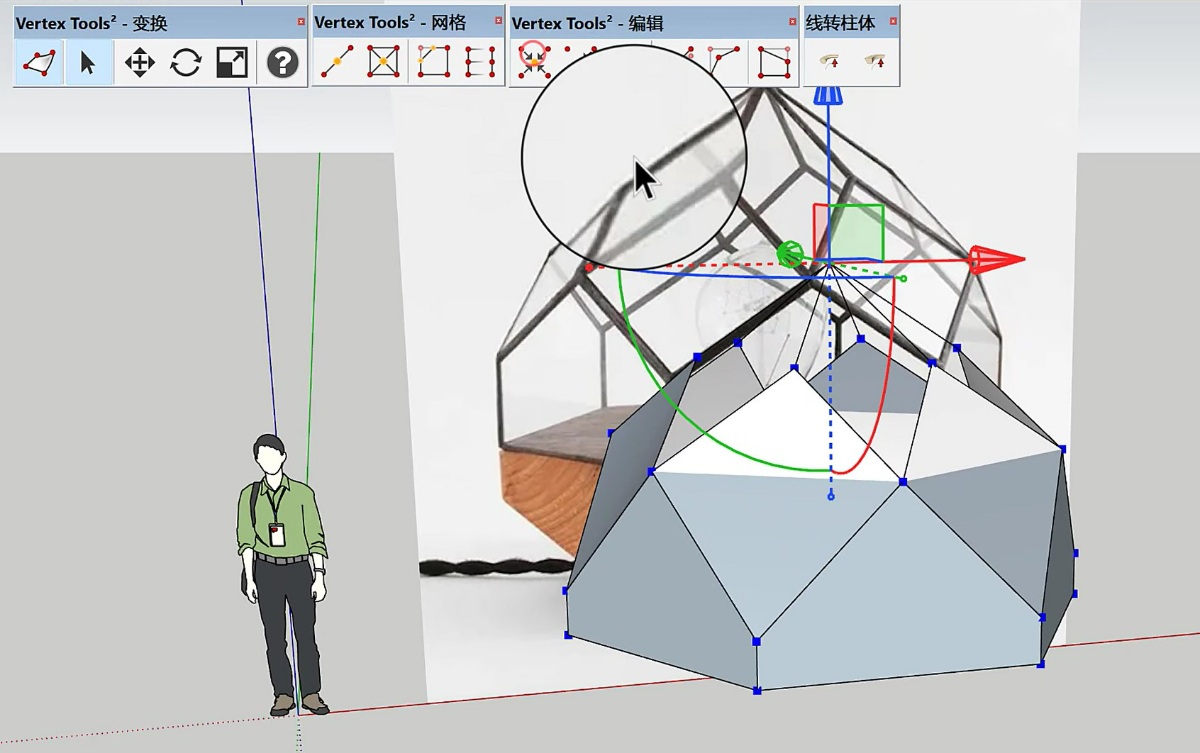

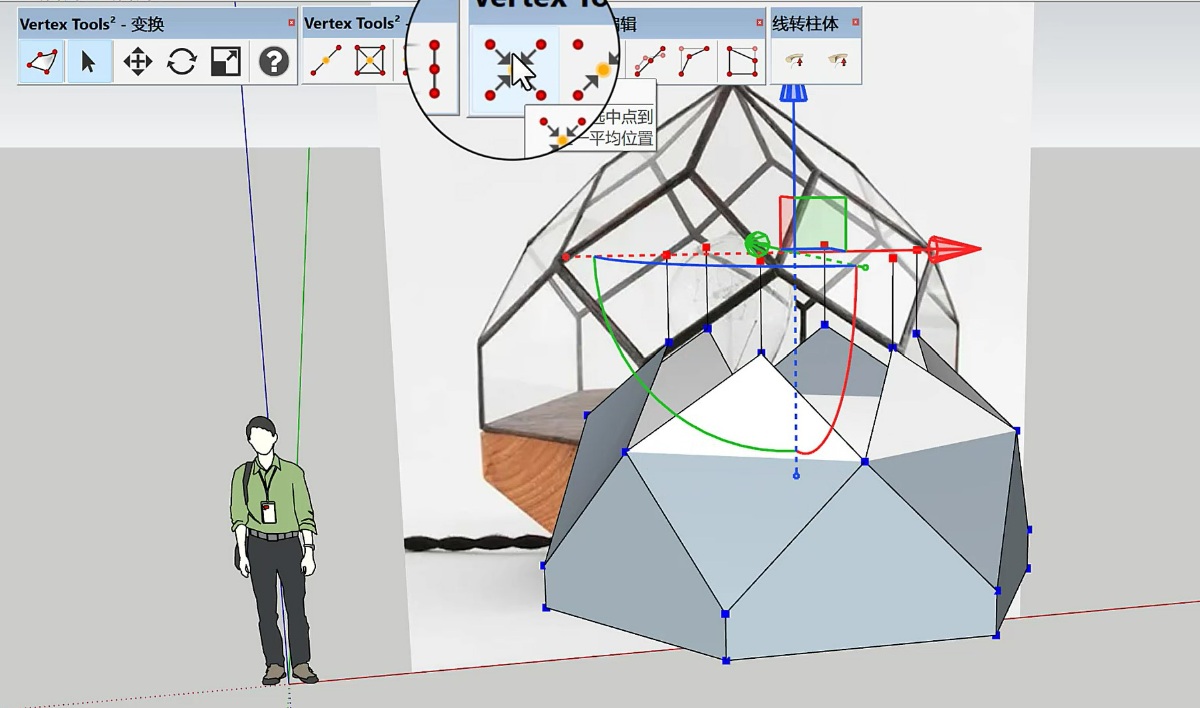

  • 第08步:将拉出来的线上方的顶点合并在一起,这个也是利用顶点编辑器插件2.0-Vertex Tools2.0插件里面的合并顶点功能。其实到这一步模型的大概轮廓已经出来了,最难的部分已经做出来了。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

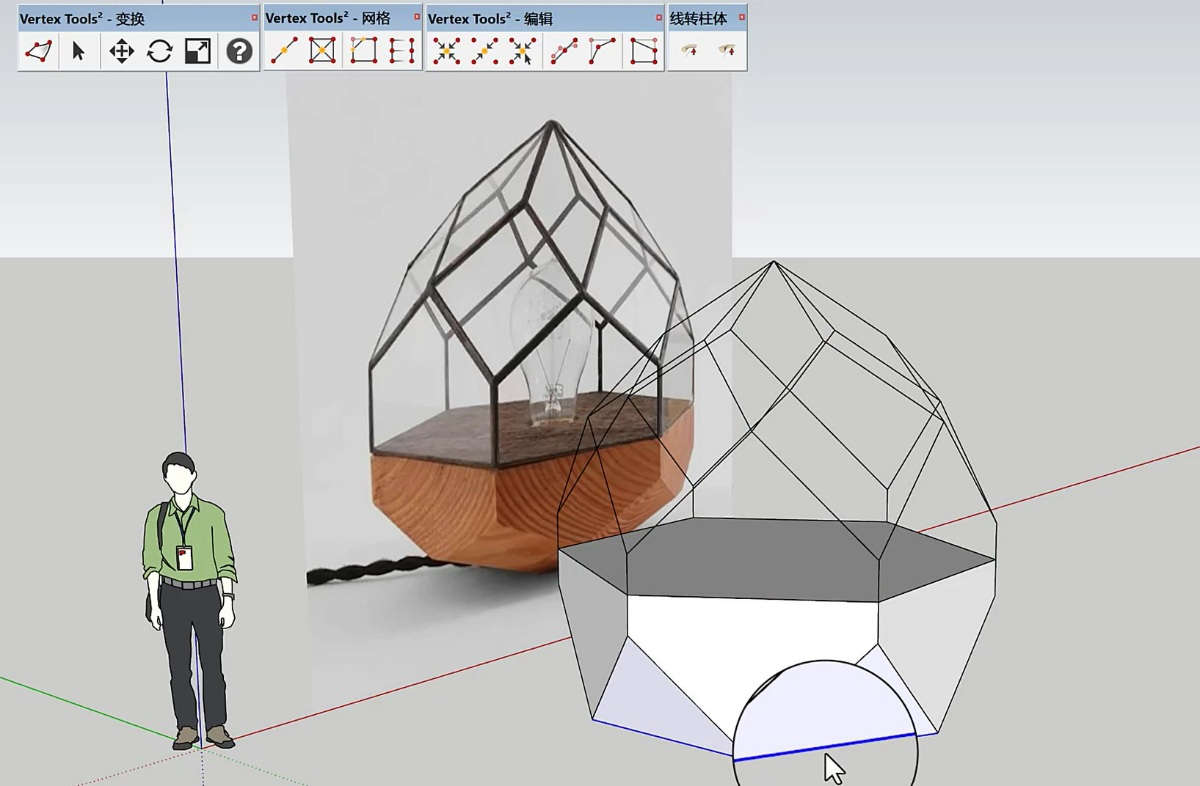

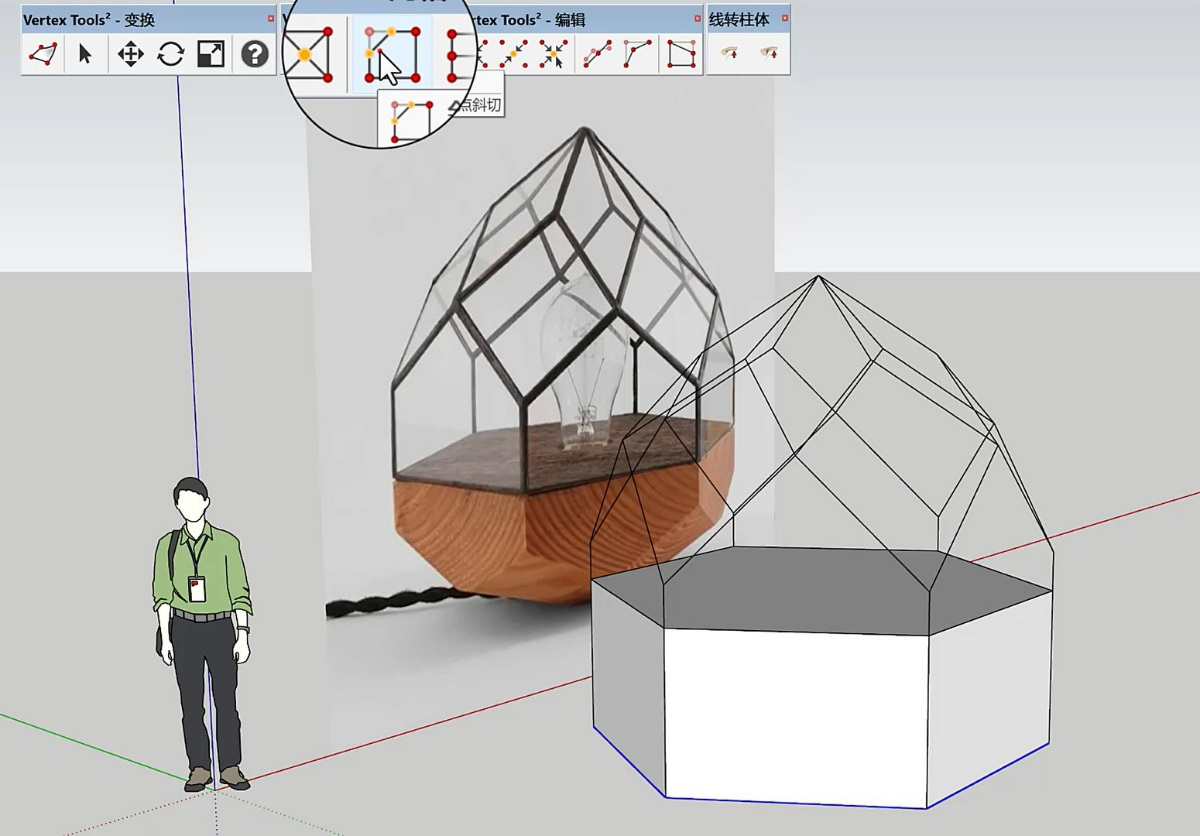

  • 第09步:这一步是做台灯下面的基座。首先利用推拉工具将面向下推拉一个厚度。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

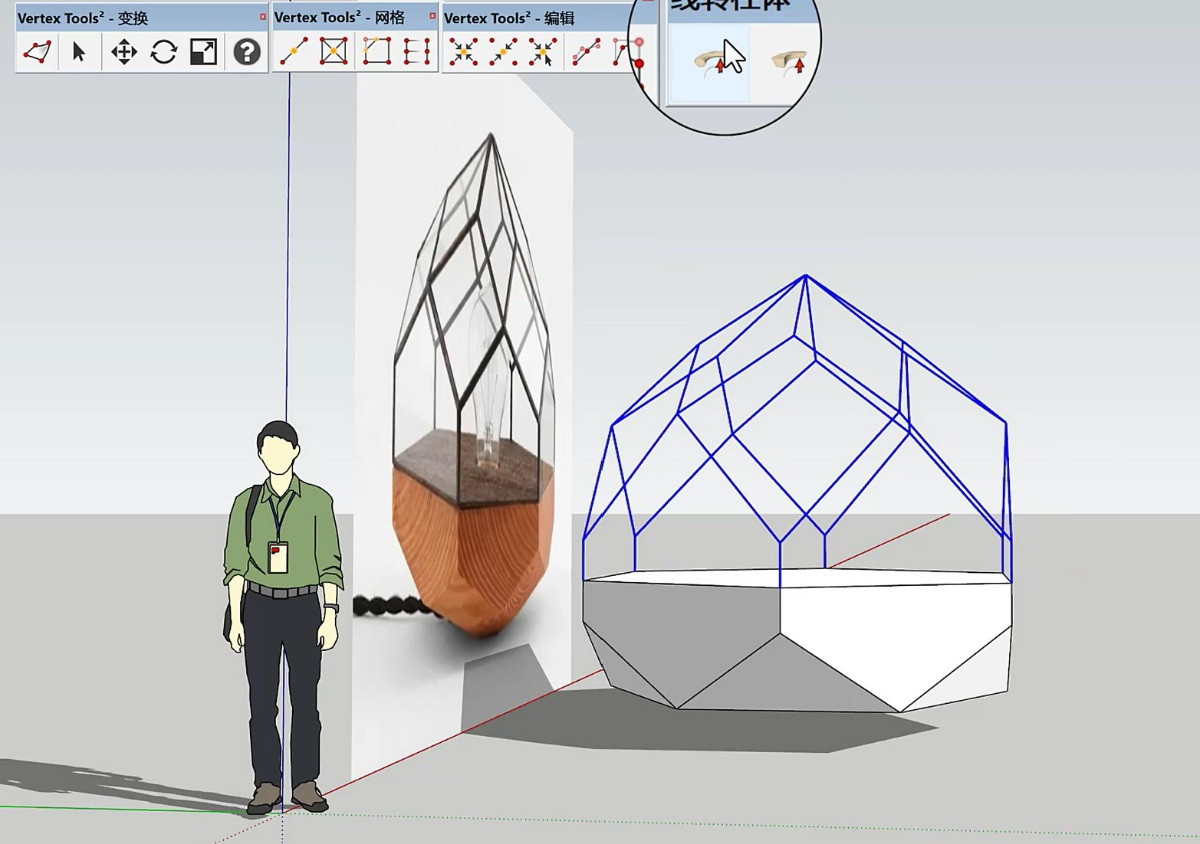

  • 第11步:调整一下模型的形体,优化一下细节。比如将选择到的线,利用线转柱体LinesToColumns插件进行线转柱体。当然这个还是需要您有一些基础的,如果您从来不会使用顶点编辑器插件或者从来不会使用线转柱体操作,那可能看这个文章还是有些吃力的。不过思路就是这样,您不会用插件就先学一下思路吧!
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯

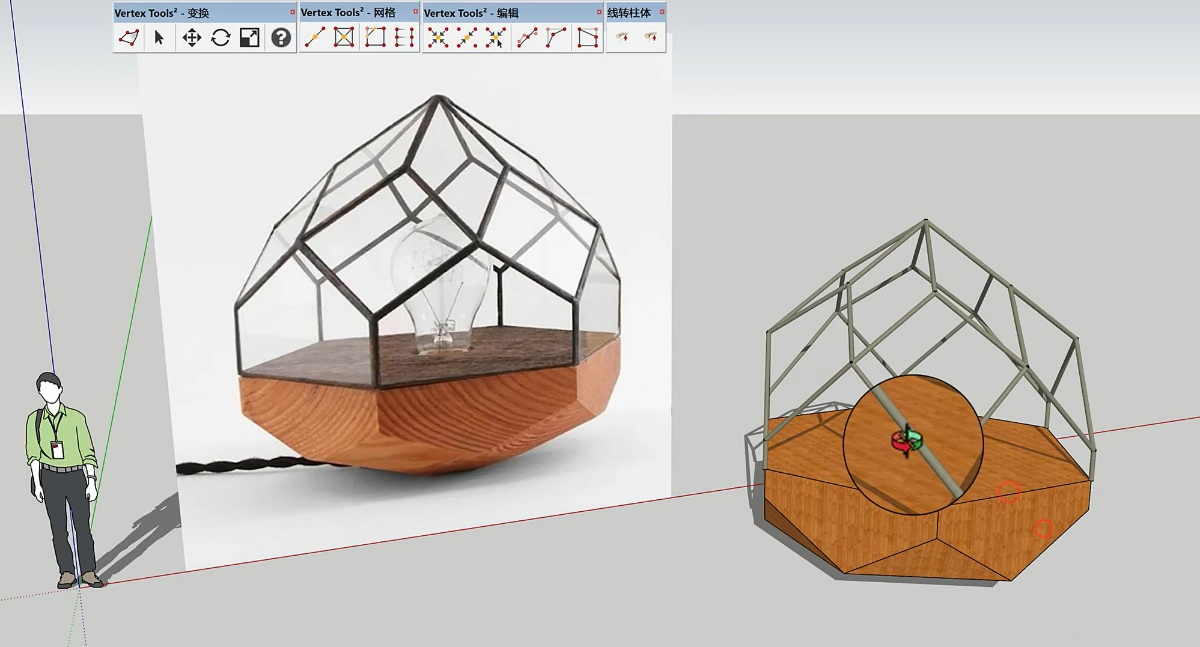

  • 第12步:简单赋予一个材质,就可以完成模型的创建了。
SketchUp草图大师创建室内多面体创意宝石钻石造型台灯
