Please Be Seated波浪艺术装置不难,利用真实弯曲插件就可以做出来,但如何能更快速创建呢......模型首次创建总用时约5分钟。您通过本文可以查看创建“Please Be Seated波浪艺术装置”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/

插件解析:
这个模型不难,用真实弯曲插件掰弯就可以做出来了。但是全部用真实弯曲做可能会比较麻烦,所以这里利用顶点编辑器插件辅助,就可以快速做出来了……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。
单独安装:
以下是本文创建“英国Please Be Seated地标圆形波浪艺术装置”模型用到的插件,主要4个:
- 真实弯曲插件-TrueBend(thomthom):https://www.sketchupvray.com/2725.html
- 超级推拉-JointPushPull Interactive:https://www.sketchupvray.com/3786.html
- 顶点编辑器插件2.0-Vertex Tools2.0:https://www.sketchupvray.com/15459.html
- 贝兹曲线插件-Bezier Spline:https://www.sketchupvray.com/2963.html
插件集:
安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。
图文解析:

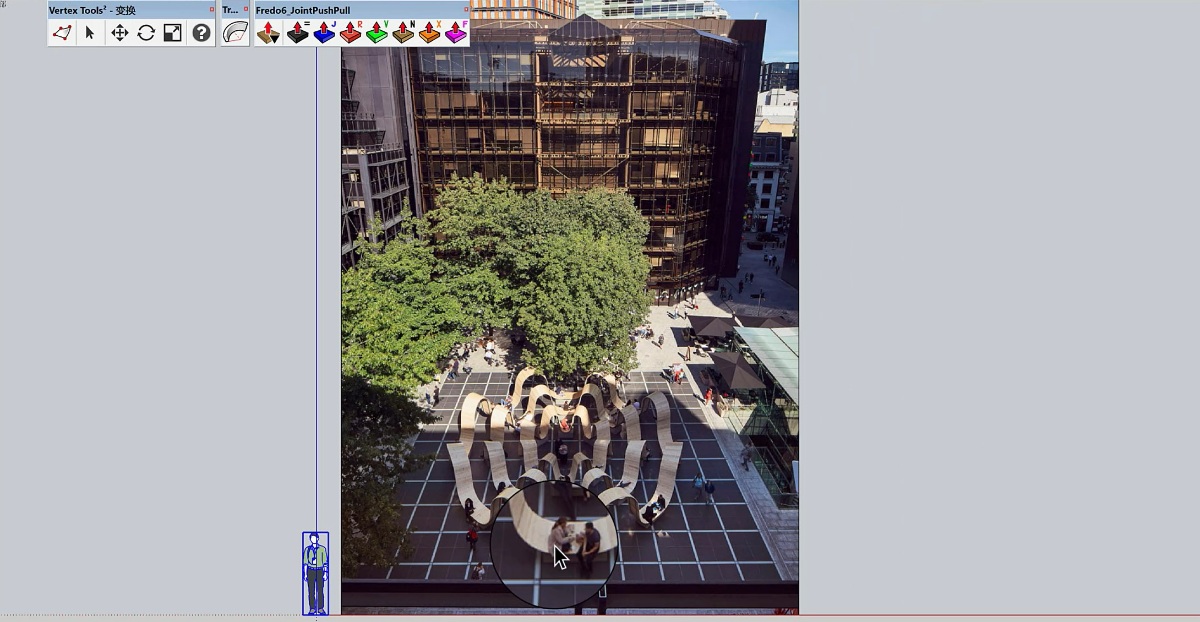

- 第01步:将图片导入到SketchUp,主要用于参考使用。

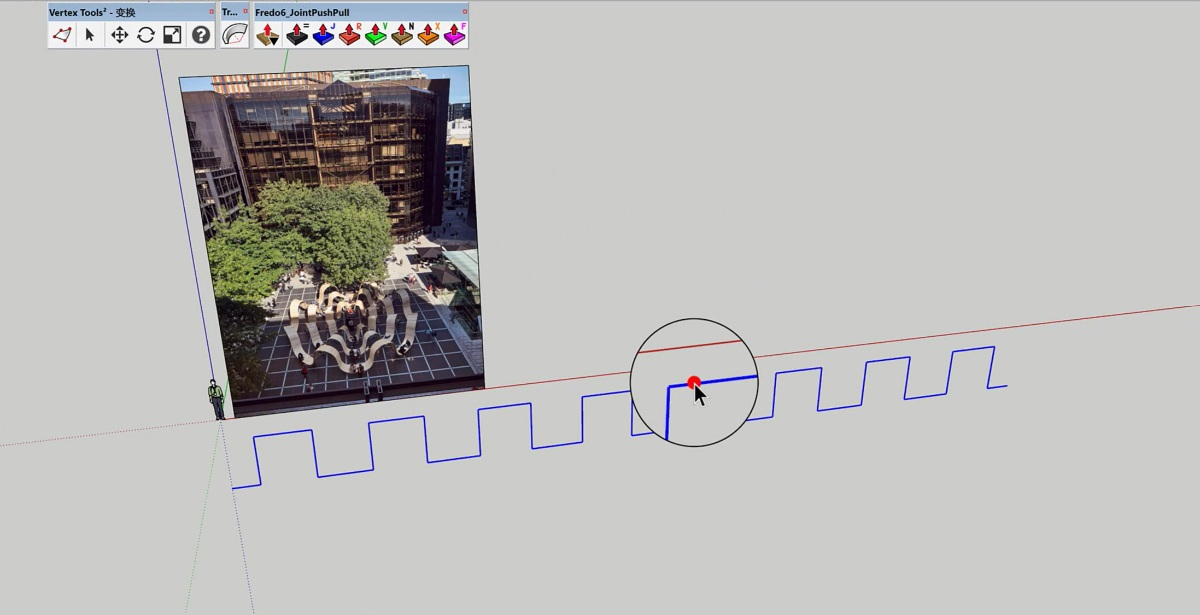

- 第02步:这一步是画线,画出直线。其实直接描边画曲线也是可以的,但是直接描边画曲线可能会比较慢一点,所以这里利用课程里面讲到的逆向思维。先画直线!

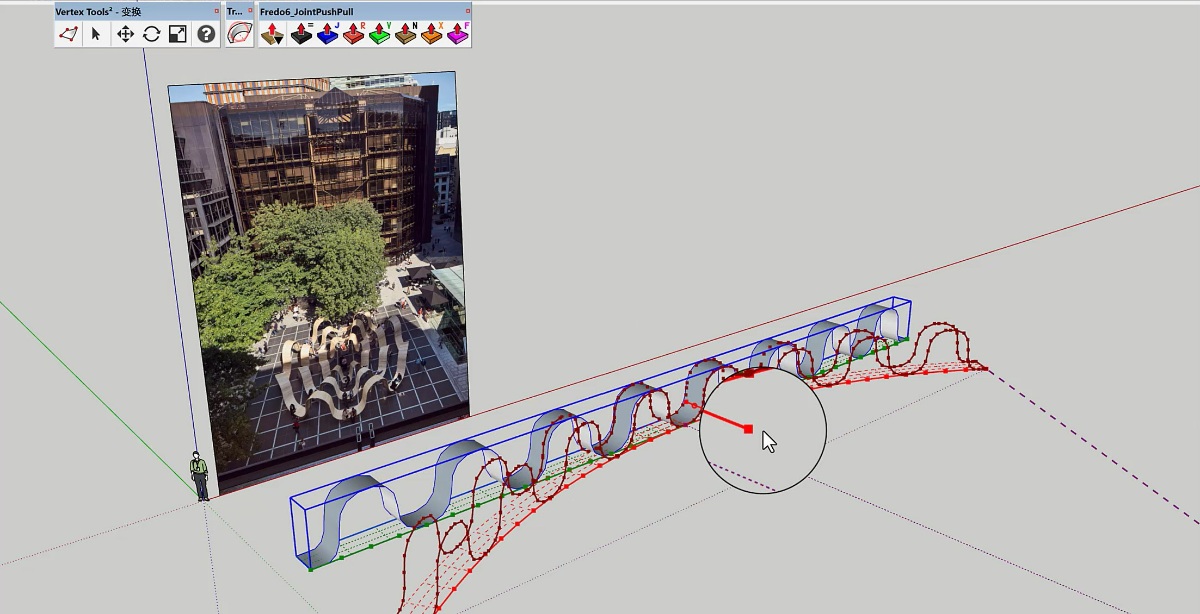

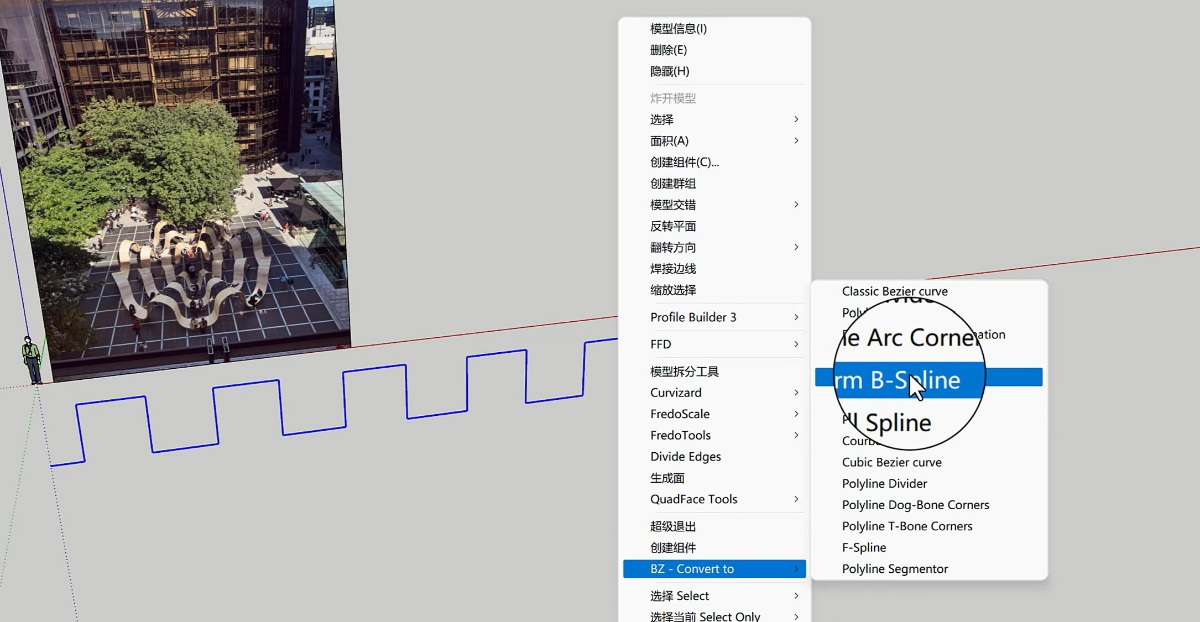

- 第03步:这一步是将画好的直线造型,转换成曲线。利用到的插件是贝兹曲线插件-Bezier Spline插件,如下图所示,就是选择直线,然后右键单击,在弹出的上下文菜单中选择贝兹曲线转换成B样条曲线……

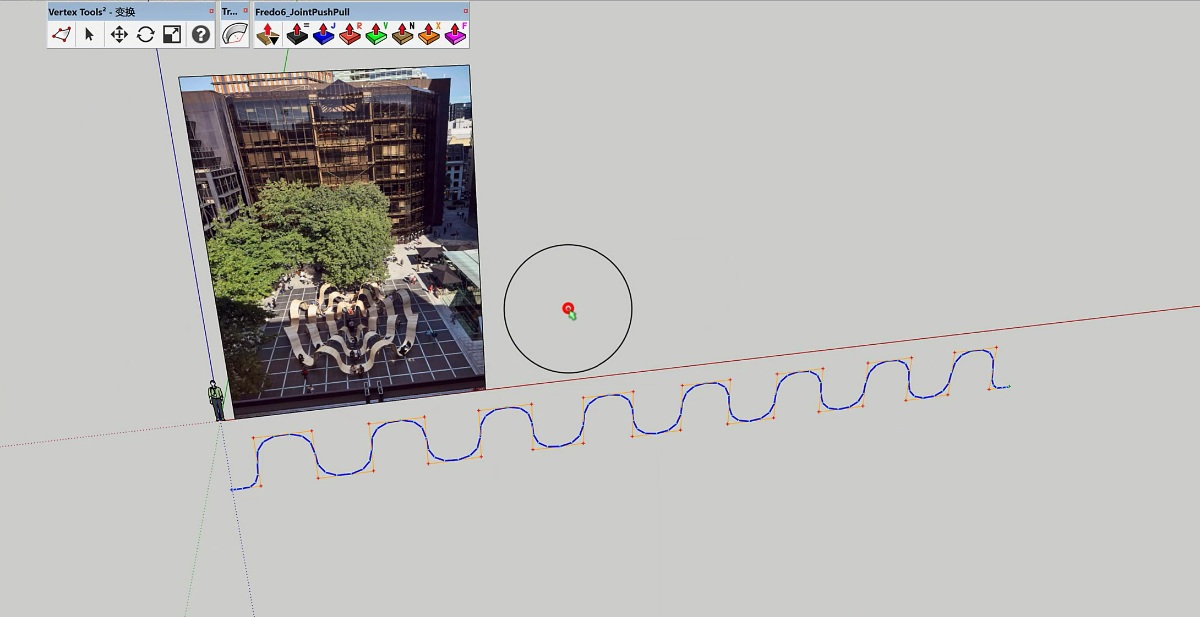

- 第04步:这一步是将直线转成曲线,如果您是初学者,首次用这个技巧的话,会发现处理好,转出来的线不圆滑,这个原因是我们没有设置段数。默认是20段,您要设置高于20段就更圆滑了。

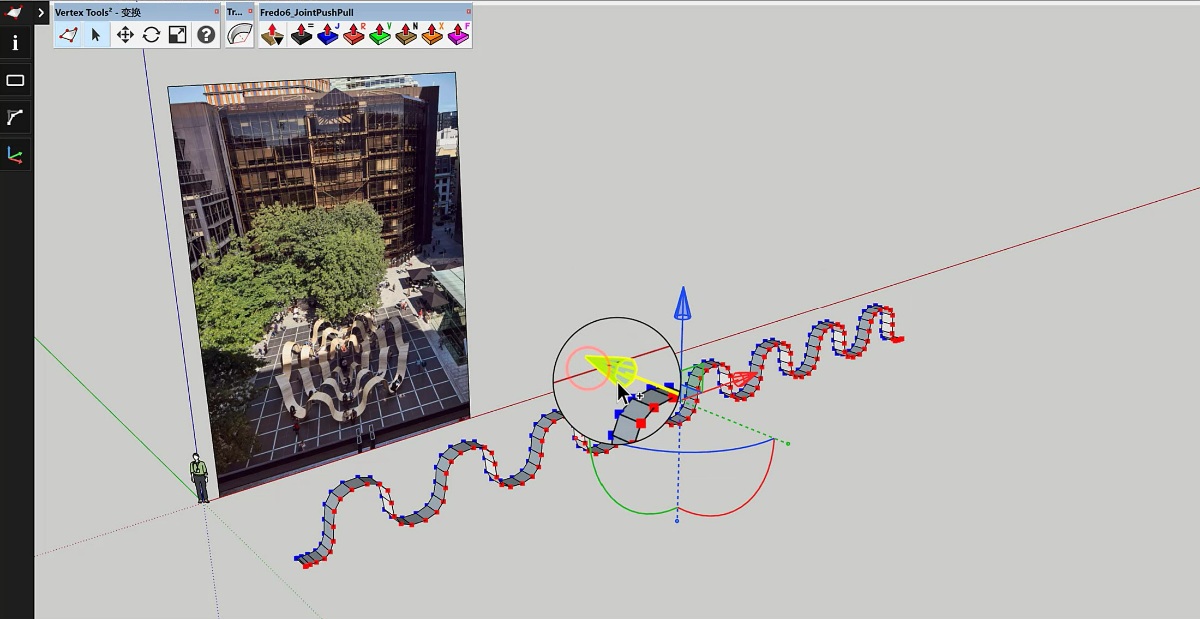

- 第05步:这一步是拉线成面,其实很多方法都可以做这一步,甚至不用插件都可以,只是我拉线成面用习惯了顶点编辑器。

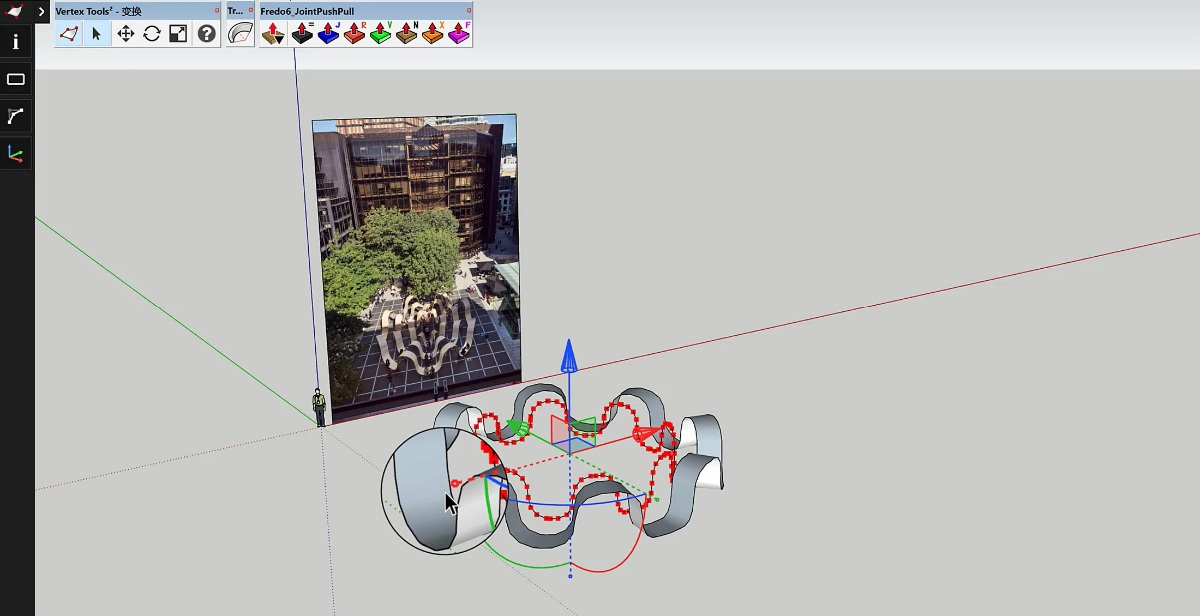

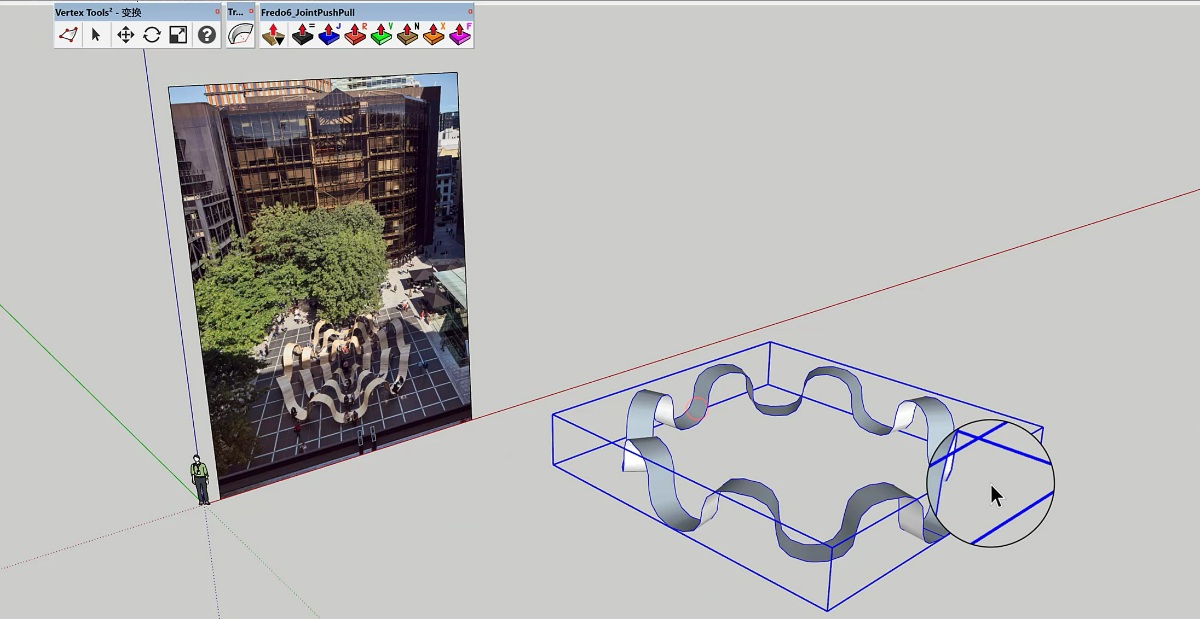

- 第06步:这一步是利用真实弯曲插件进行掰弯操作。

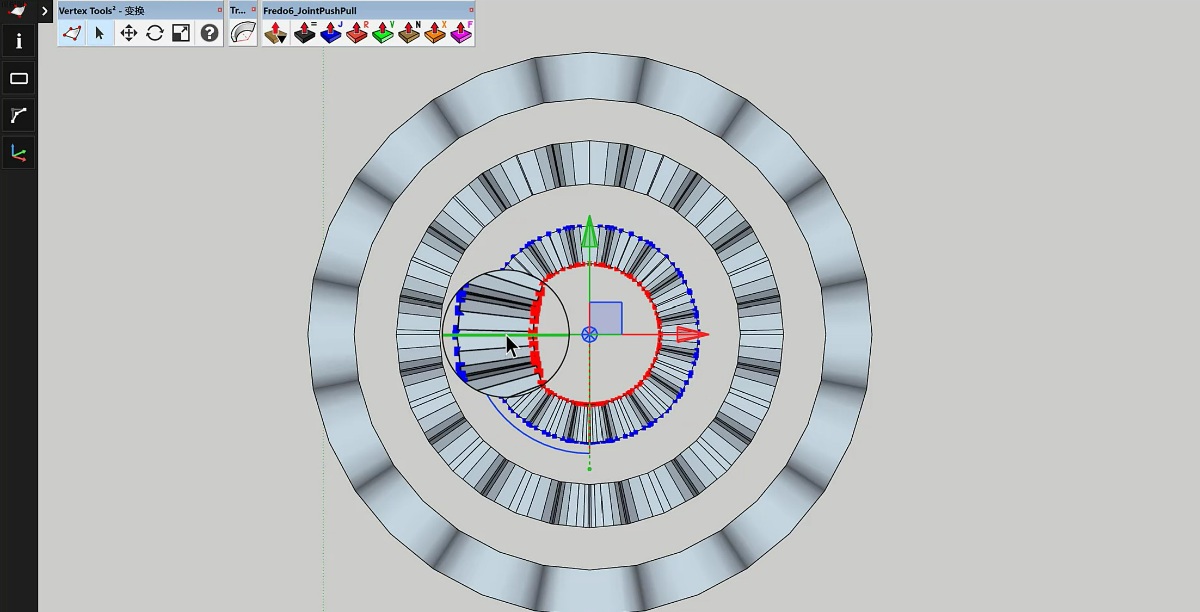

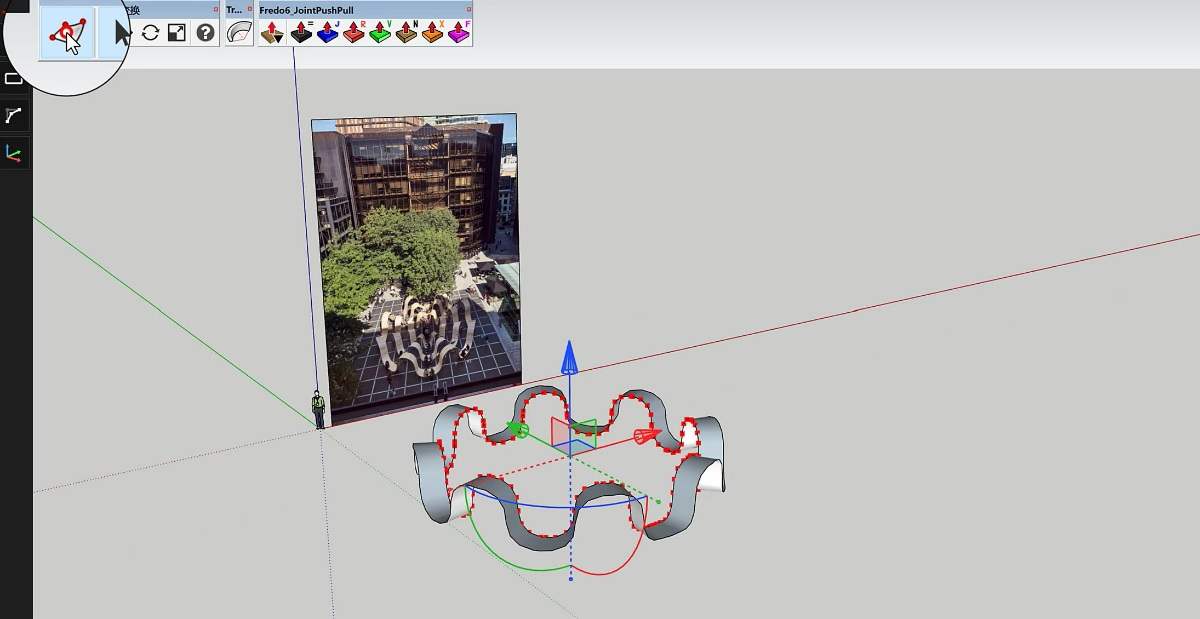

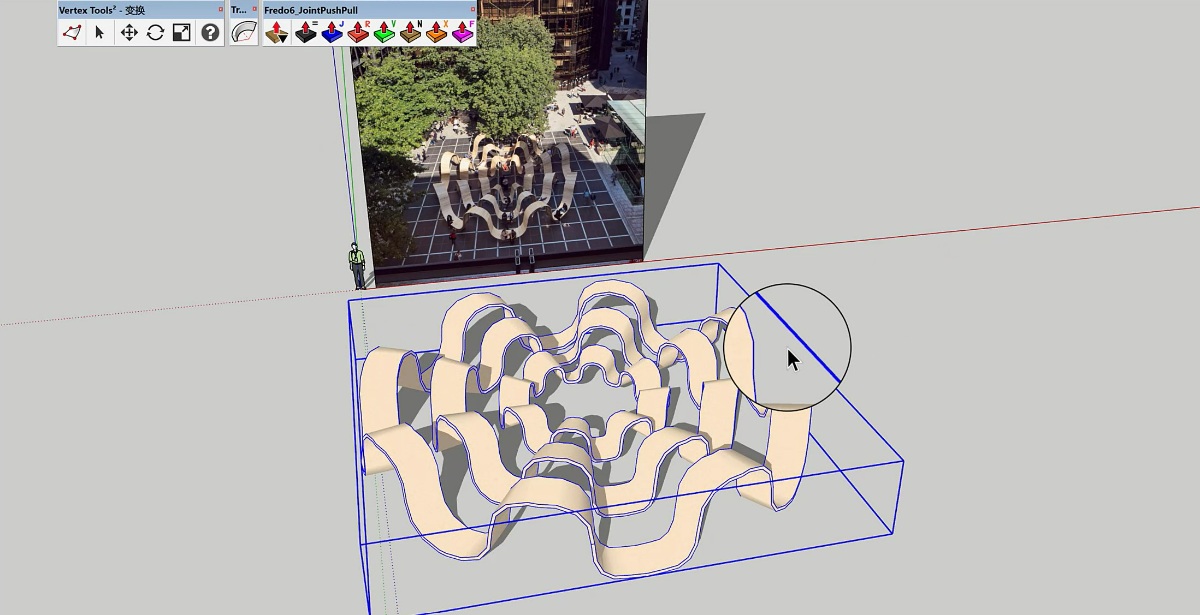

- 第07步:这一步主要是拉线成面,不过这里有不少操作技巧。利用顶点编辑器进行拉线成面,我们需要先选择线,所以要进入组的编辑状态选择里面的一圈线,然后在退出组的编辑状态,再进行原位定点粘贴,就可以将这个线提取出来了。提取出来的线就可以利用顶点编辑器进行拉线成面的操作。

重复上一步的操作,里面再复制一条线进行拉线成面的操作。

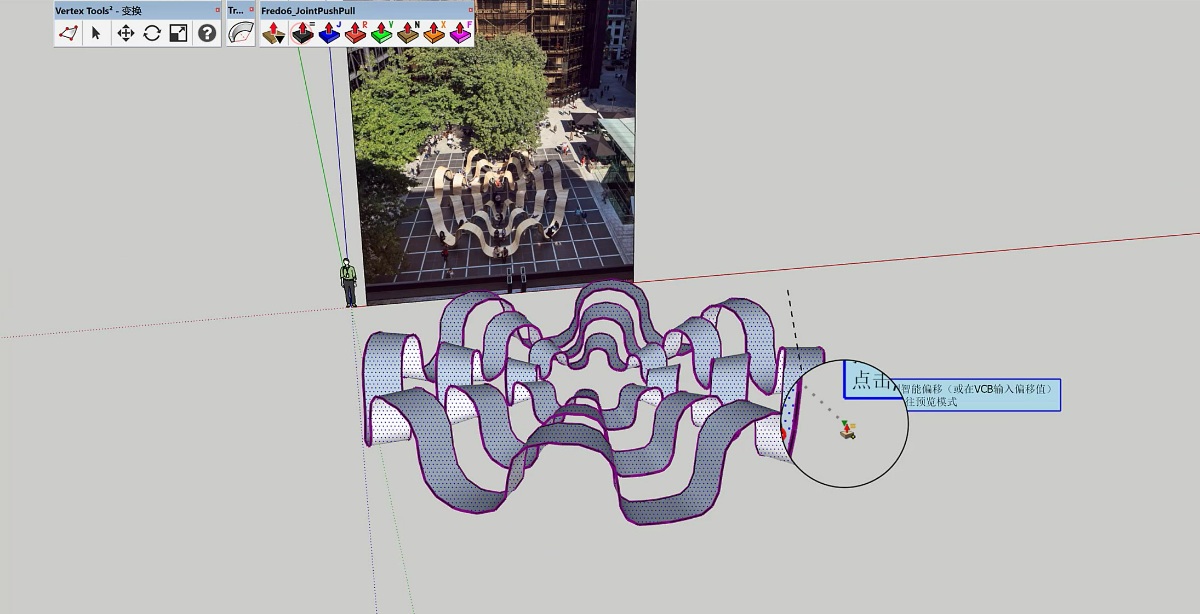

- 第08步:这一步是利用超级推拉-JointPushPull Interactive插件,将所有的面拉出一个厚度。

- 第09步:简单赋予一个材质,就可以完成这个模型创建了。
