SketchUp创建呼伦贝尔海拉机场造型柱

柱子在室内和建筑中大量存在,很多SketchUp爱好者设计了非常漂亮的柱子,但是不知道用SketchUp如何创建......模型首次创建总用时约6分钟。您通过本文可以查看创建“呼伦贝尔海拉机场造型柱”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/
SketchUp创建呼伦贝尔海拉机场造型柱

插件解析:

这个模型不用插件做起来,非常麻烦,建议还是用插件。用到的思路方法是掰弯法,所以我们至少需要掰弯的插件。第一个Fredo缩放变形插件,这个插件主要是掰弯用的。第二个是真实弯曲插件,这个插件主要也是掰弯用的。第三个超级推拉插件,这个主要处理模型的曲面厚度问题,第四个是顶点编辑器插件,这个插件主要处理拉线成面,其实这个插件可以省略的。第五个插件是批量偏移插件,这个插件也可以省略的……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“伦贝尔海拉机场造型柱”模型用到的插件,主要5个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

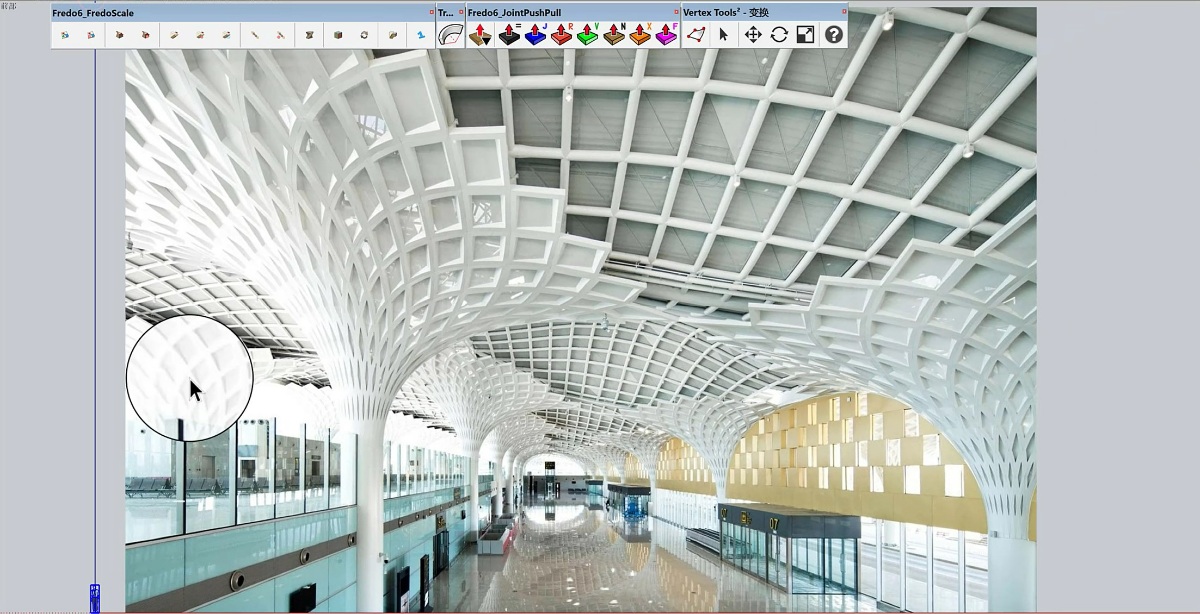

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp创建呼伦贝尔海拉机场造型柱

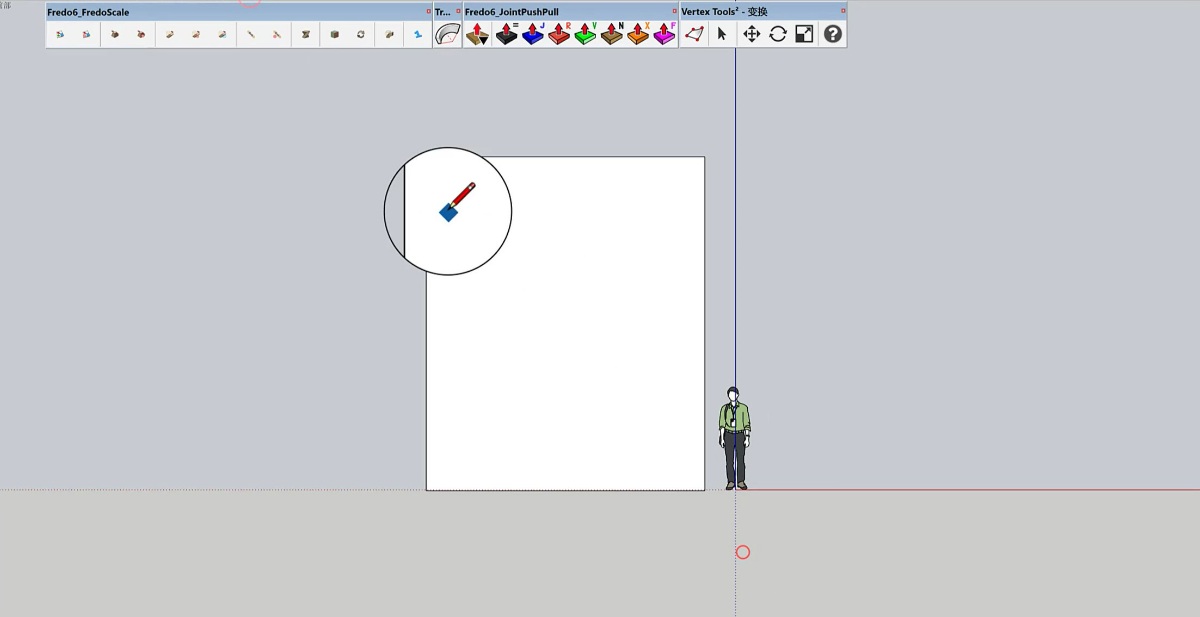

  • 第02步:画个平面,这个平面其实也不是乱画的,画多大?横向还是竖向?可能会影响后面模型最终的效果。
SketchUp创建呼伦贝尔海拉机场造型柱
  • 第03步:画一条对象线。
SketchUp创建呼伦贝尔海拉机场造型柱

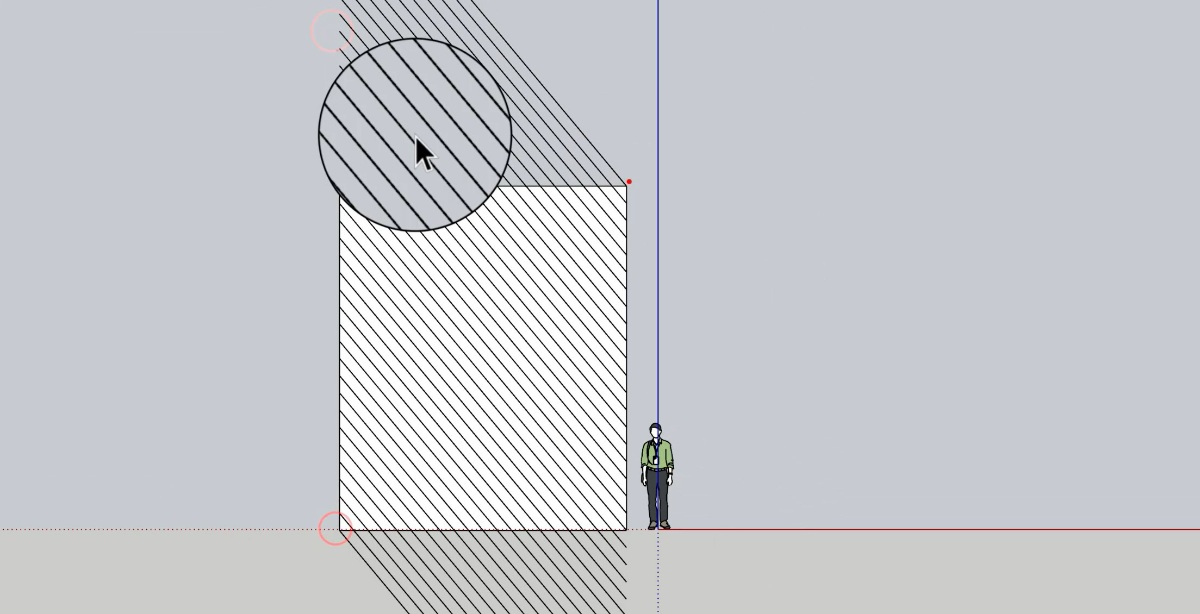

  • 第04步:将画出来的斜线进行复制阵列,并删除不需要的对象。
SketchUp创建呼伦贝尔海拉机场造型柱

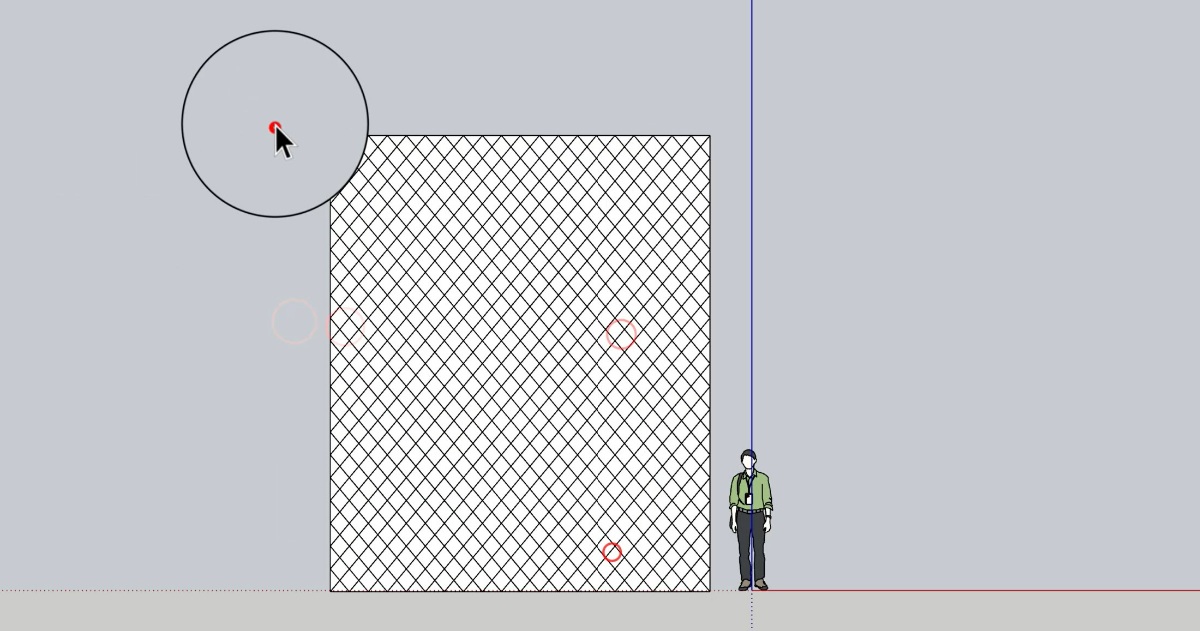

  • 第05步:朝反方向再画一条直线,然后再复制阵列,就可以画出一个网格。当然这一步其实也可以用插件快速生成,这里主要还是手动去画。
SketchUp创建呼伦贝尔海拉机场造型柱

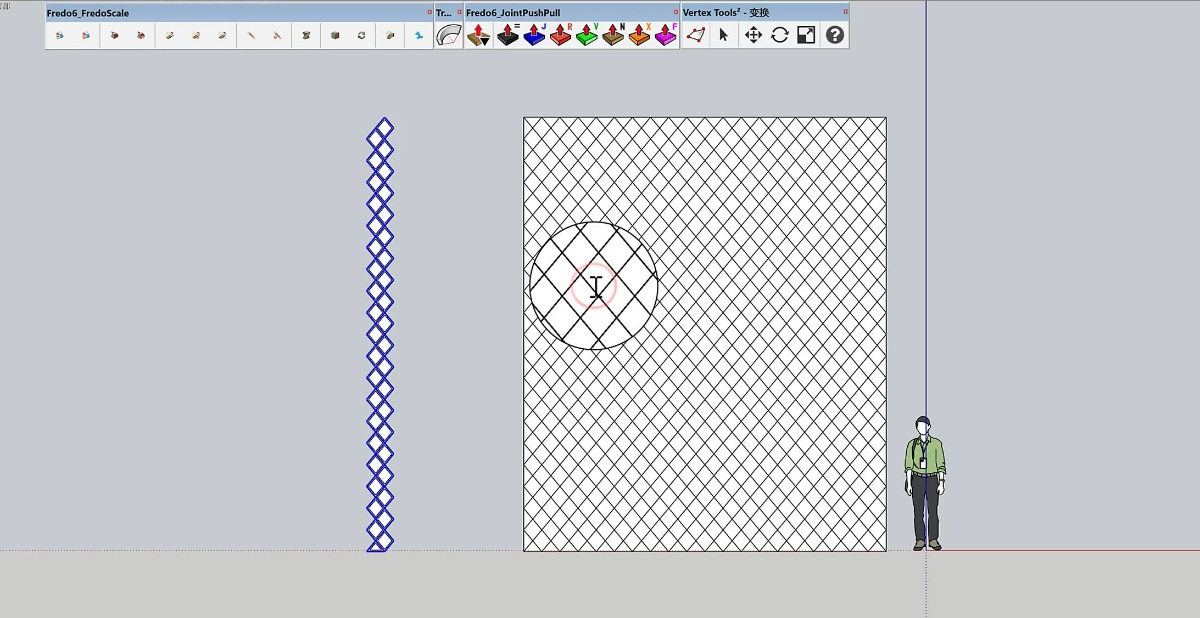

  • 第06步:将组菱形对象复制出来。
SketchUp创建呼伦贝尔海拉机场造型柱

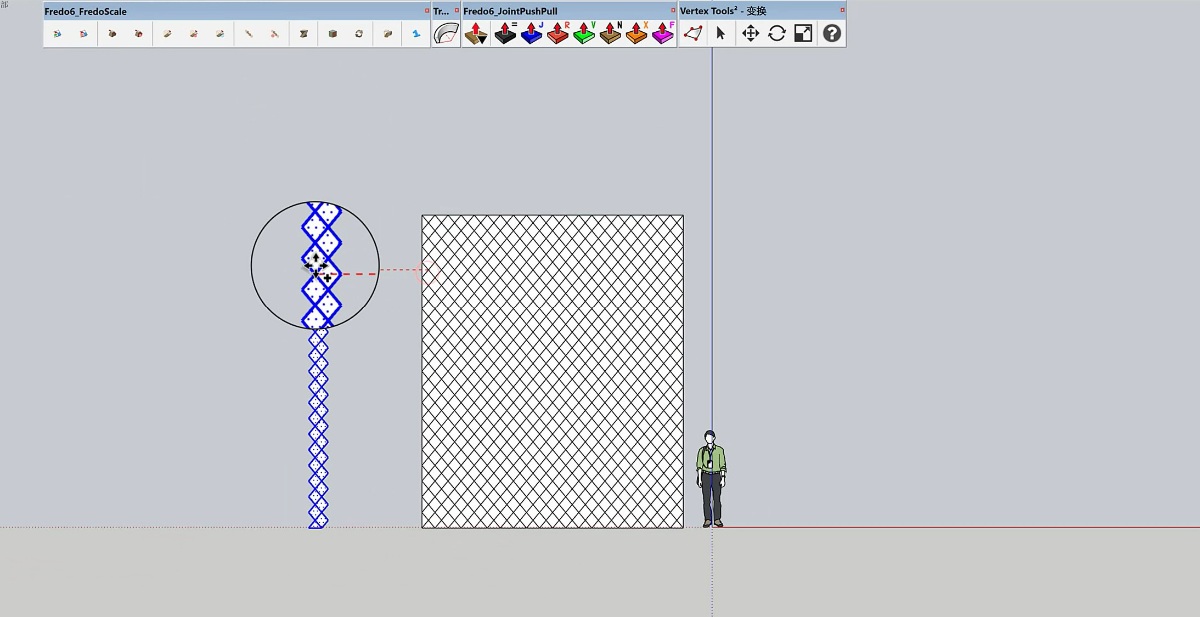

  • 第07步:将复制出来的两组菱形进行面的偏移,这个我是利用智能(多面)偏移-Smart_offset插件这个插件快速实现的,其实也没有必要用插件,做一个,剩下的再复制阵列也很快。
SketchUp创建呼伦贝尔海拉机场造型柱

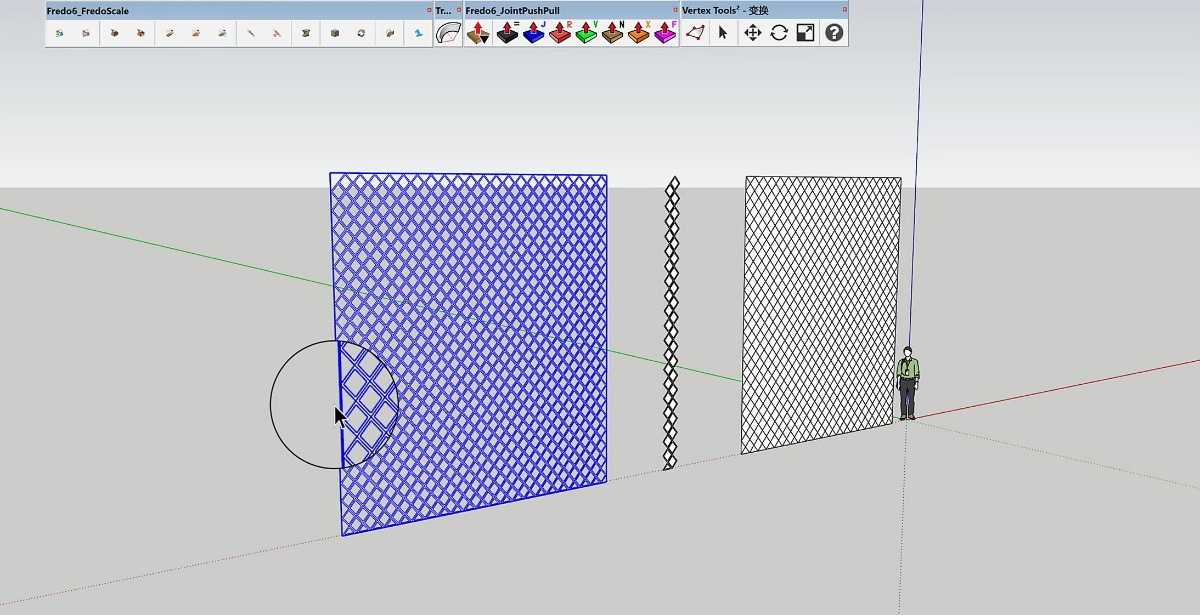

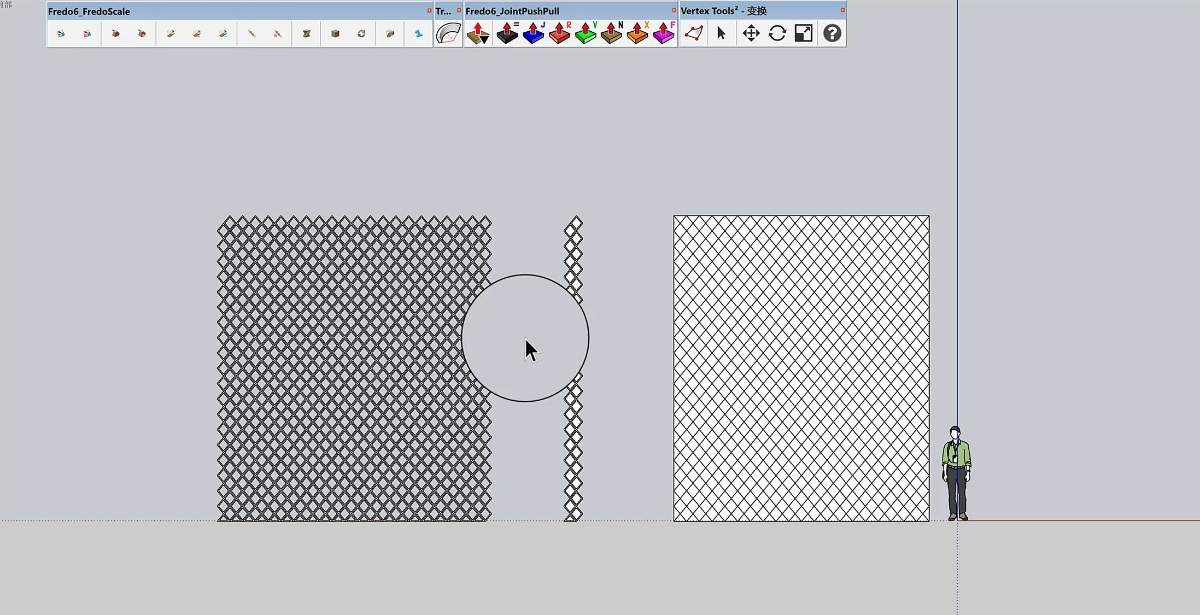

  • 第08步:将这一组菱形,复制阵列。
SketchUp创建呼伦贝尔海拉机场造型柱
  • 第09步:将里面不需要的面删除,然后成组。
SketchUp创建呼伦贝尔海拉机场造型柱

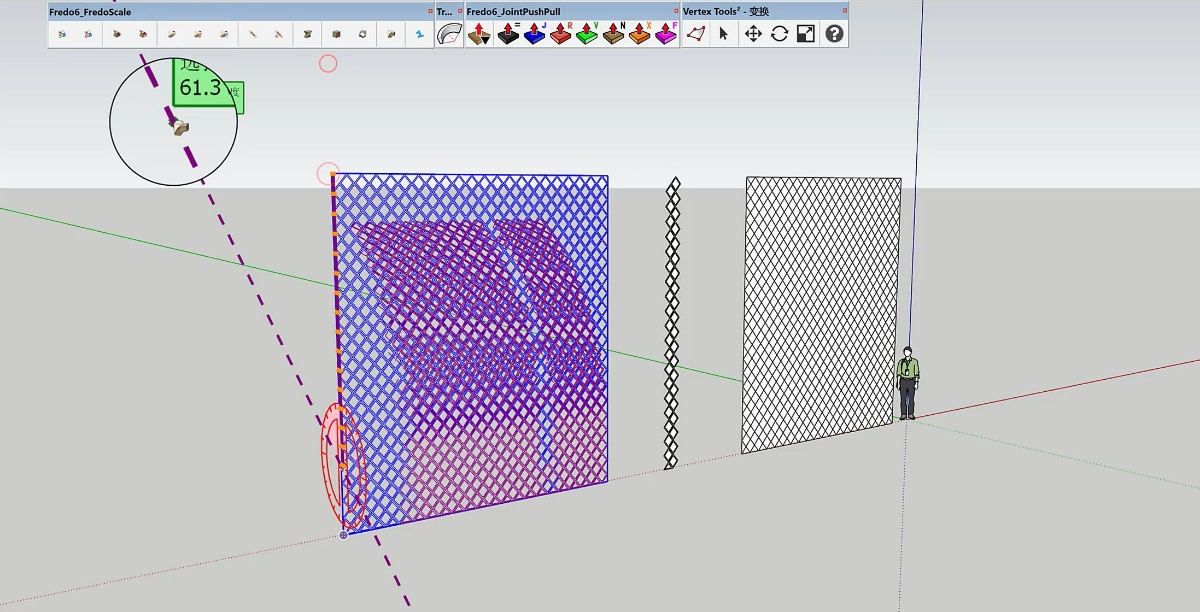

SketchUp创建呼伦贝尔海拉机场造型柱

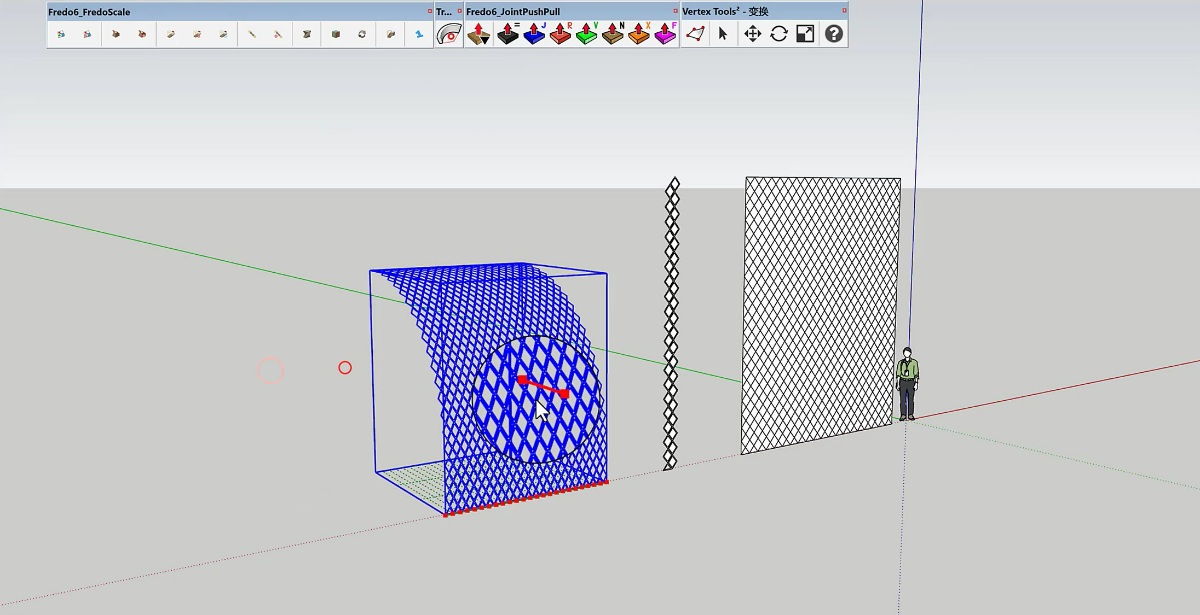

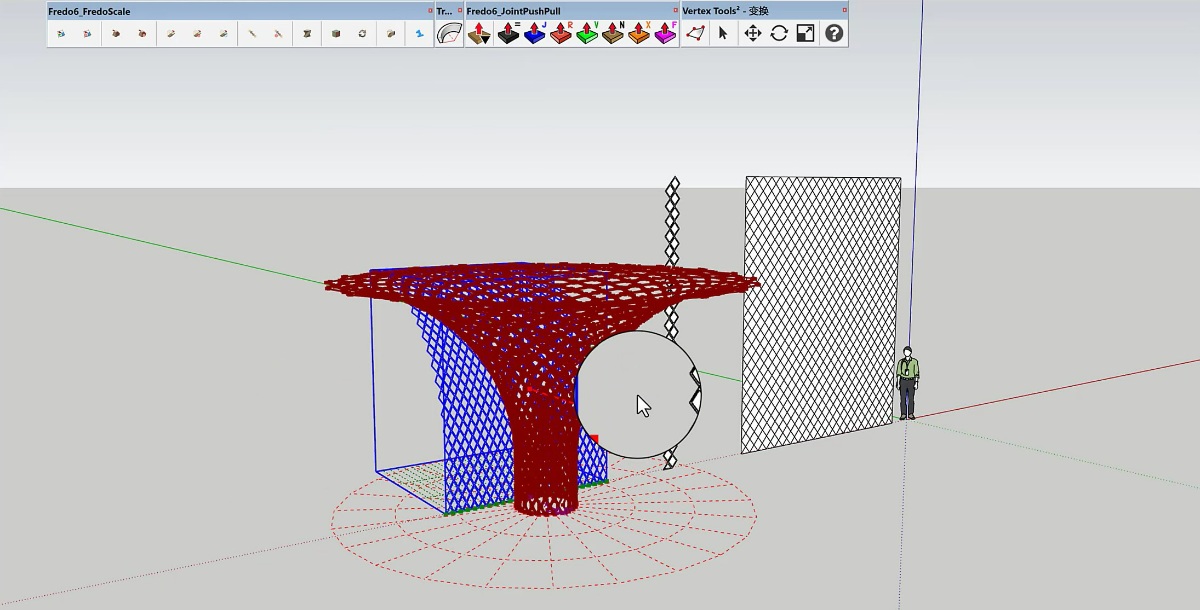

  • 第11步:这一步是利用真实弯曲插件,进一步进行掰弯。所以做这个模型的思路就是掰弯,两次掰弯后就可以达到我们需要的效果。
SketchUp创建呼伦贝尔海拉机场造型柱
SketchUp创建呼伦贝尔海拉机场造型柱

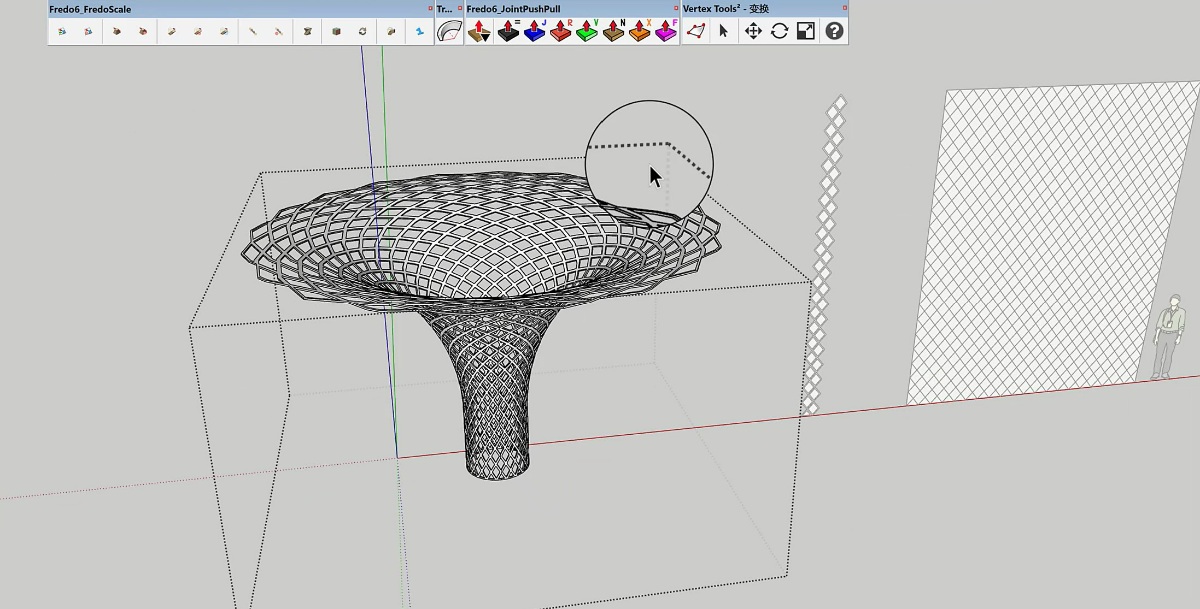

  • 第12步:这一步是做了点细节,就是将做出来的面进行厚度的拉出。因为做出来的模型是一个面,这个面是没有厚度的。
SketchUp创建呼伦贝尔海拉机场造型柱
  • 第13步:这一步也是做细节,就是利用顶点编辑器插件进行拉线成面的插件。其实就是做一个圆柱,利用SketchUp自带的推拉工具也是一样可以的。不过这里是用插件用习惯了,所以就用顶点编辑器插件拉出来的。
SketchUp创建呼伦贝尔海拉机场造型柱

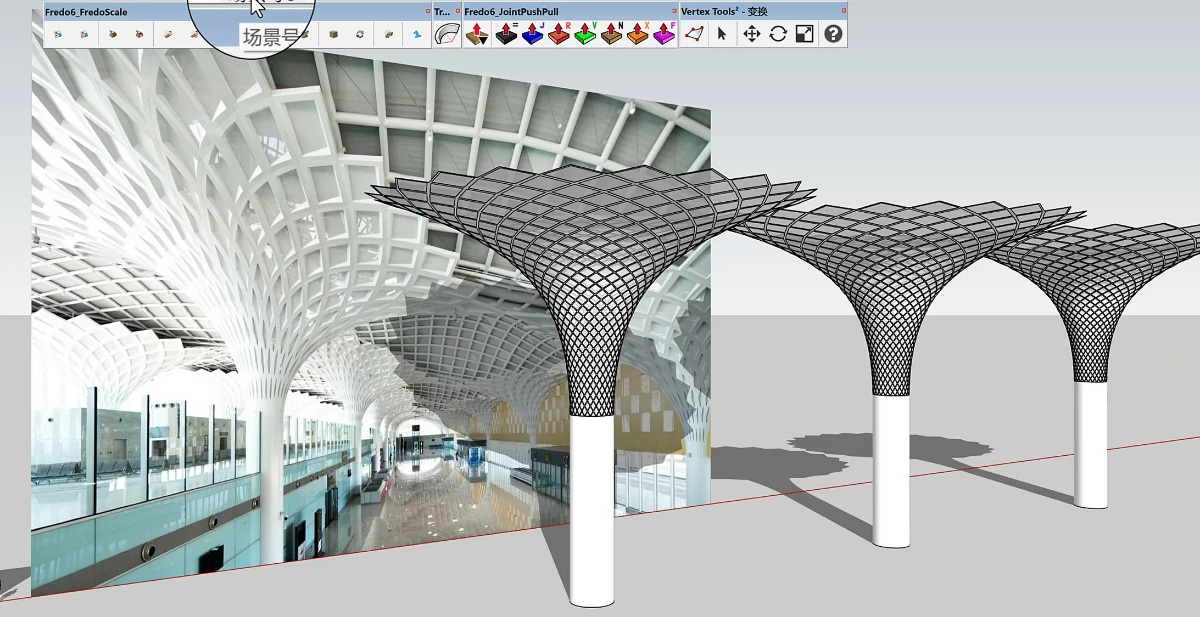

  • 第14步:调整一下细节,基本就可以做出来我们需要的模型了。
SketchUp创建呼伦贝尔海拉机场造型柱

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
