SketchUp草图大师创建室内创意围栏

SketchUp草图大师做参数化的模型是没有问题的,这个模型是利用伪参数来创建的……模型首次创建总用时约3分钟。您通过本文可以查看创建室内室内创意围栏的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://image.baidu.com/
SketchUp草图大师创建室内创意围栏

插件解析:

其实做室内创意围栏的插件都是一些免费的插件,有一些商业插件做这个模型效率可能会更高一些,这里我尽量使用免费的插件来做,这样大家都可以练习。这里主要是利用形体弯曲插件和路径成管插件……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建室内创意围栏模型用到的插件,主要1个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

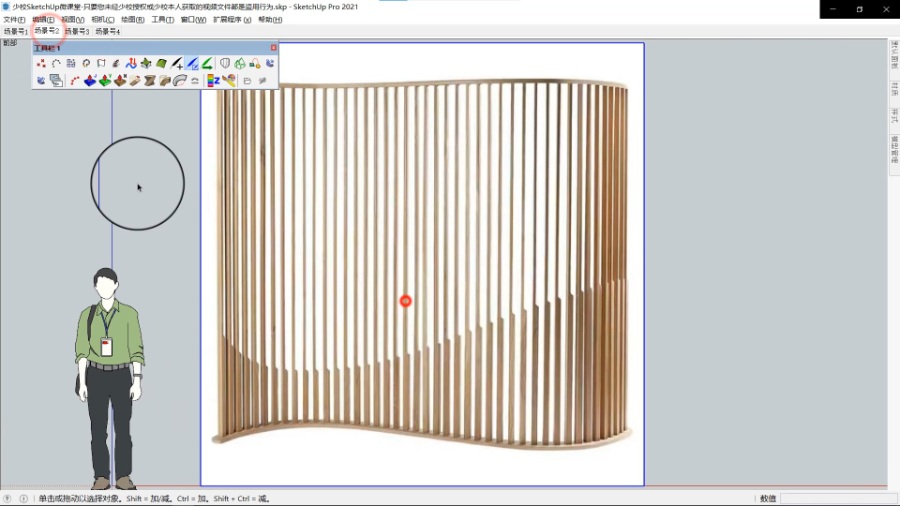

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内创意围栏

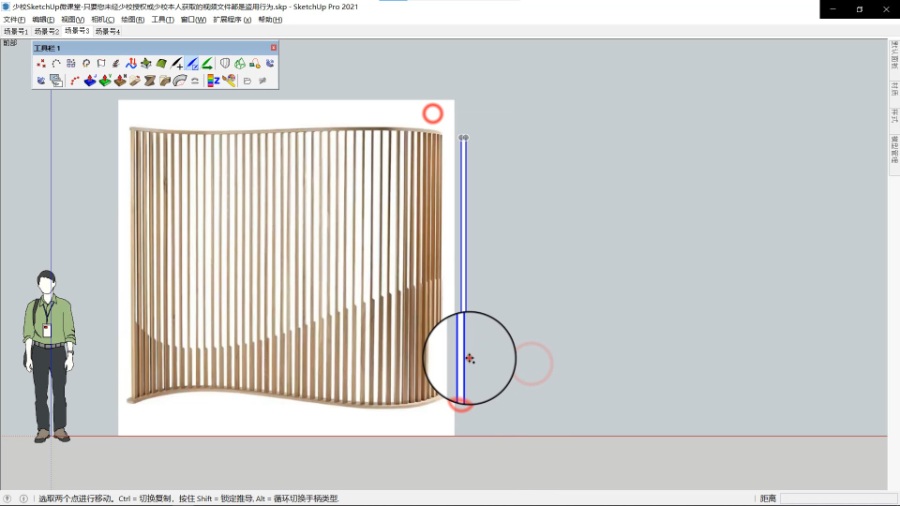

  • 第02步:画一个矩形。
SketchUp草图大师创建室内创意围栏

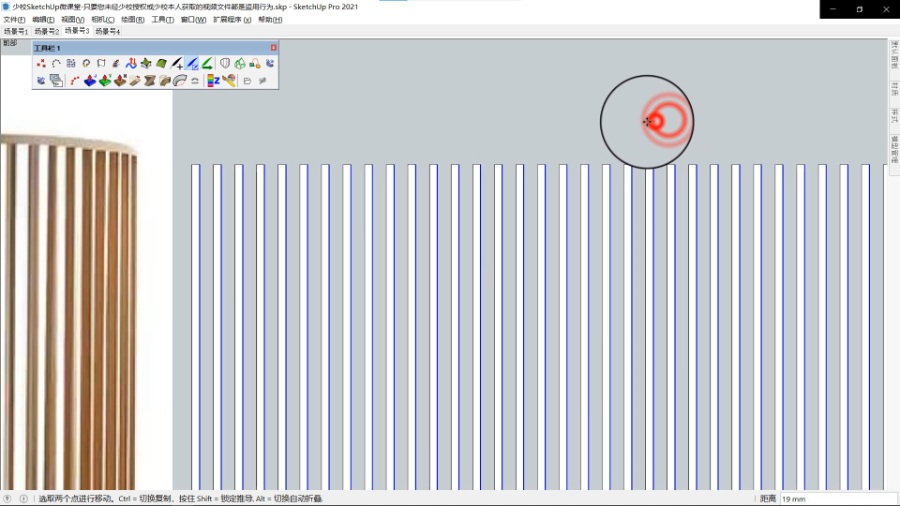

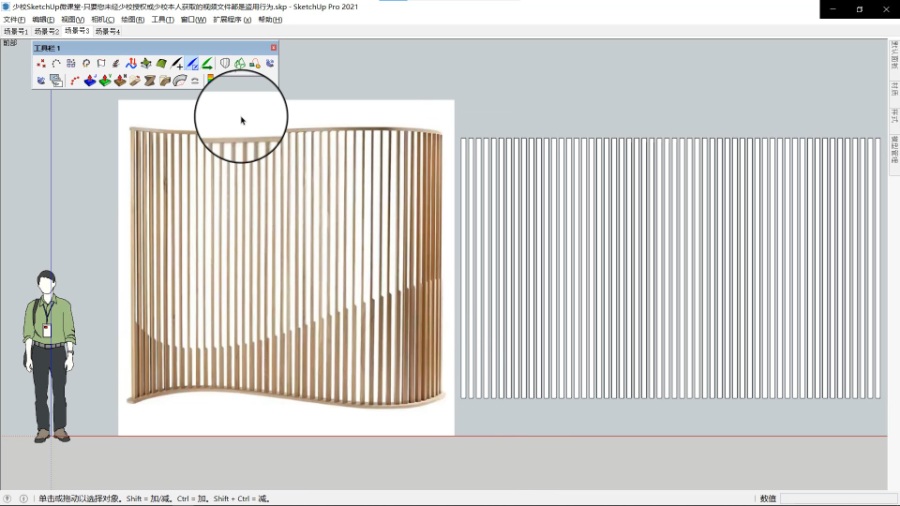

  • 第03步:将矩形进行阵列操作。
SketchUp草图大师创建室内创意围栏

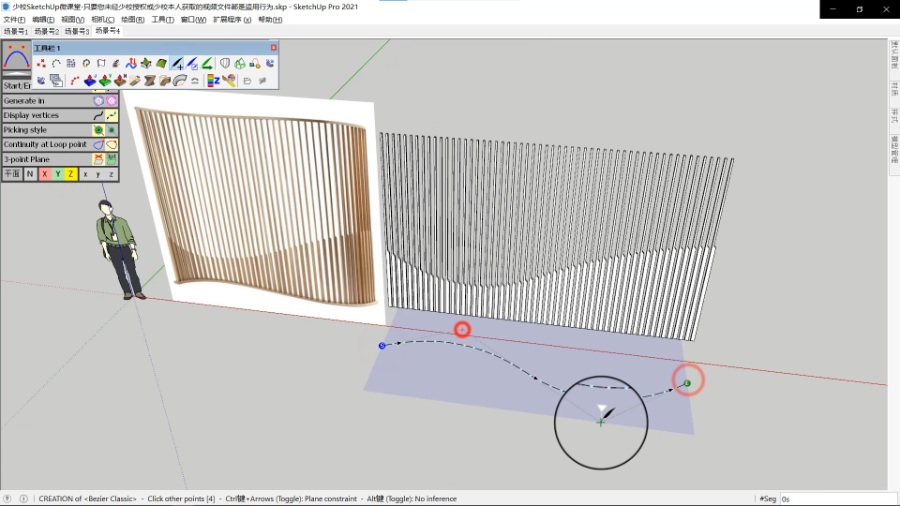

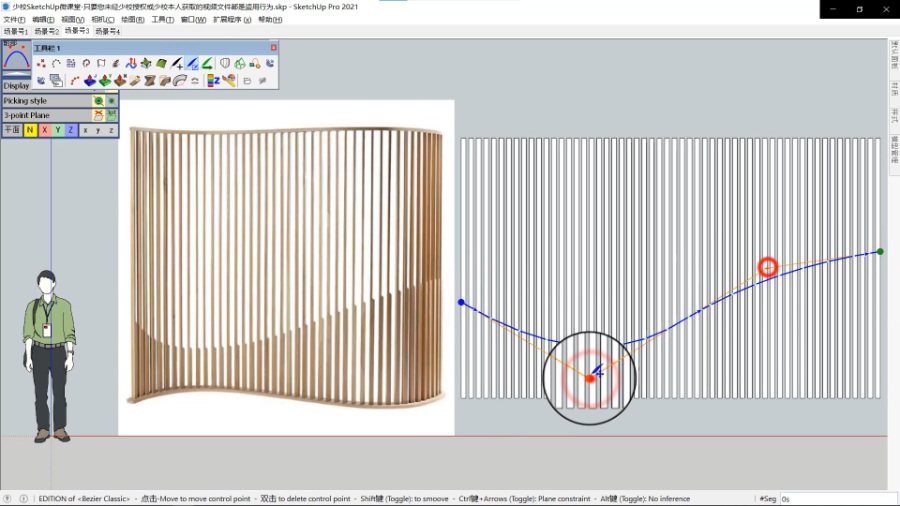

  • 第04步:画一条曲线,这个曲线其实就用两点画弧工具就行,不用任何插件画(我这里是用插件画的偷点懒)。
SketchUp草图大师创建室内创意围栏
  • 第05步:将画好的曲线,向下复制一份。
SketchUp草图大师创建室内创意围栏

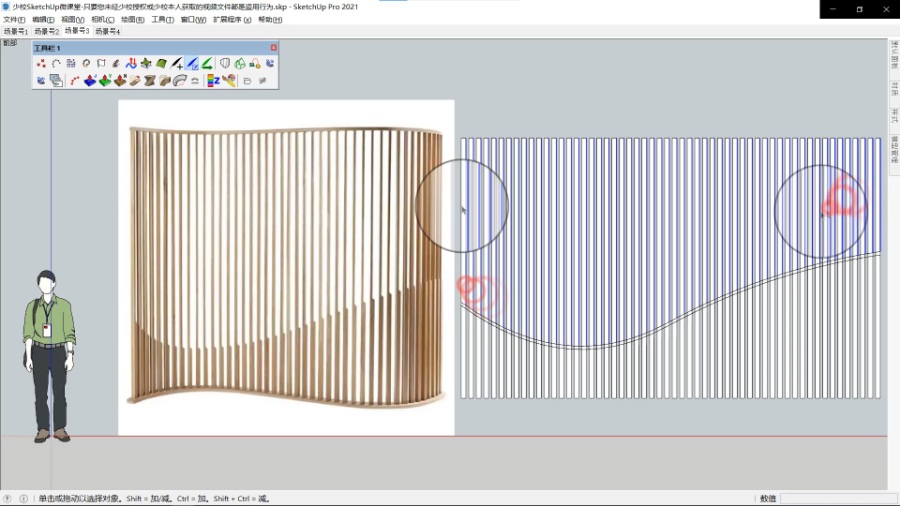

  • 第06步:这一步主要是选择线,而且是手动选择,间隔一个选一条。
SketchUp草图大师创建室内创意围栏

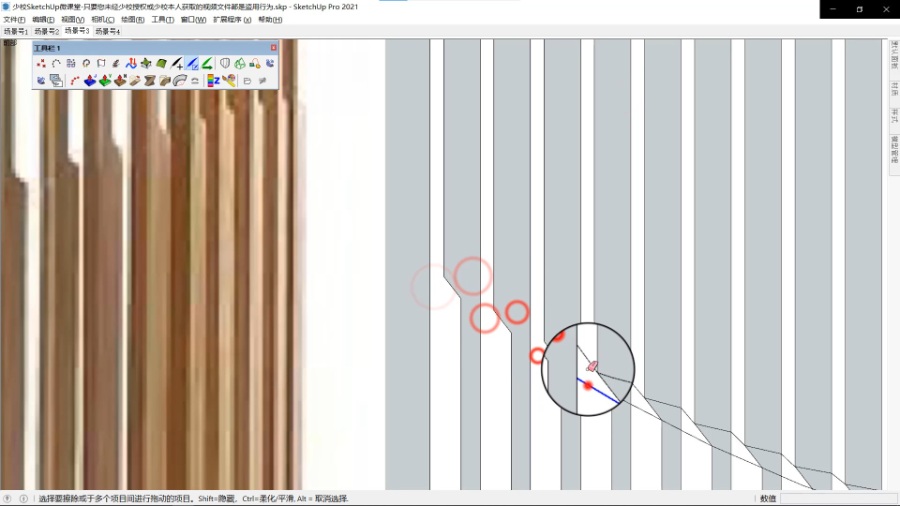

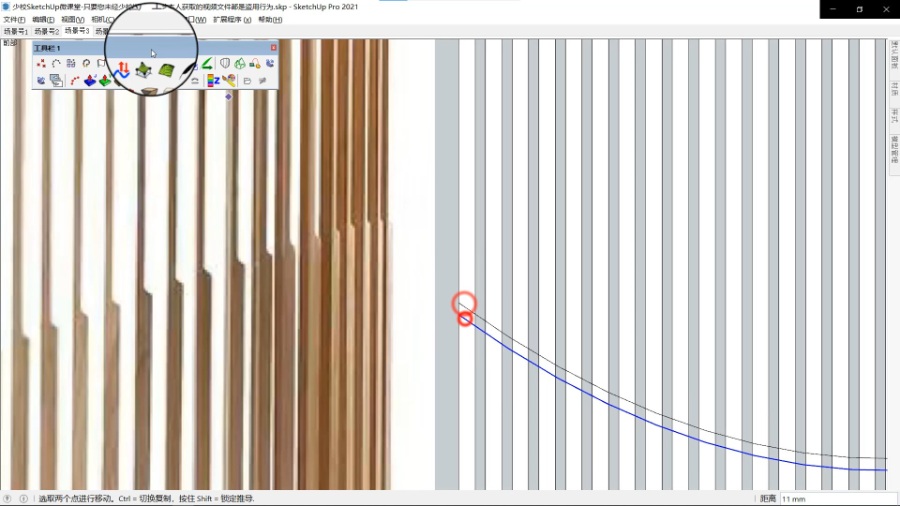

  • 第07步:将选择到的线利用移动工具向一个方向移动(比如红轴),就可以做出这个效果。
SketchUp草图大师创建室内创意围栏

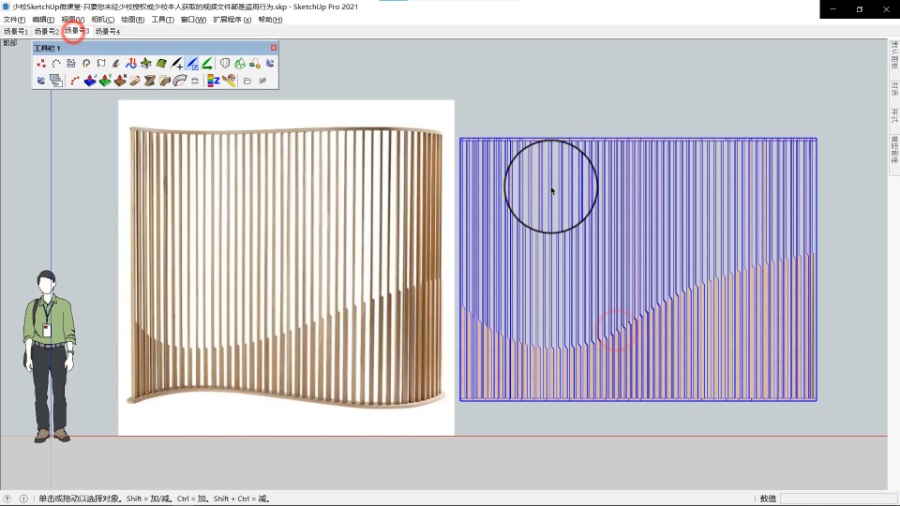

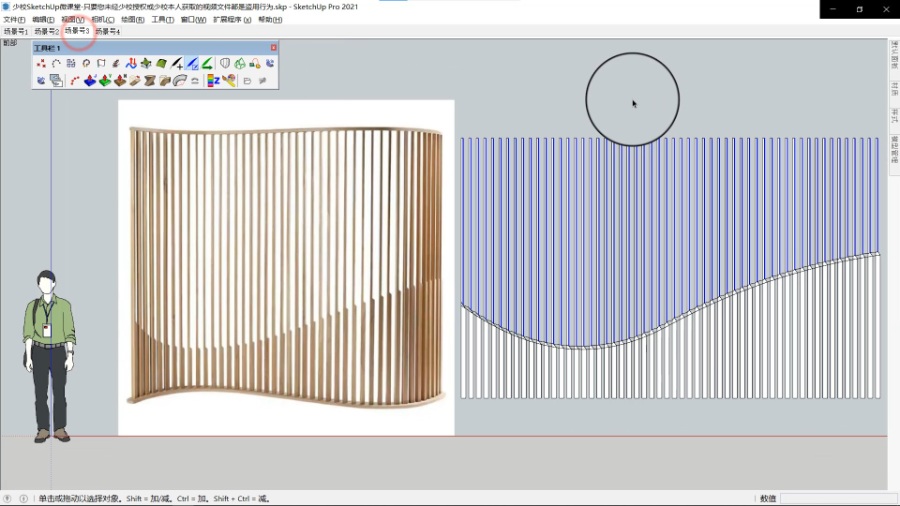

  • 第08步:操作完后,整体查看一下。其实关键的几步就操作完了,但是我们会发现里面有一些没有用的废线。
SketchUp草图大师创建室内创意围栏
  • 第09步:利用SketchUp自带的擦除工具,将废线清理掉。
SketchUp草图大师创建室内创意围栏

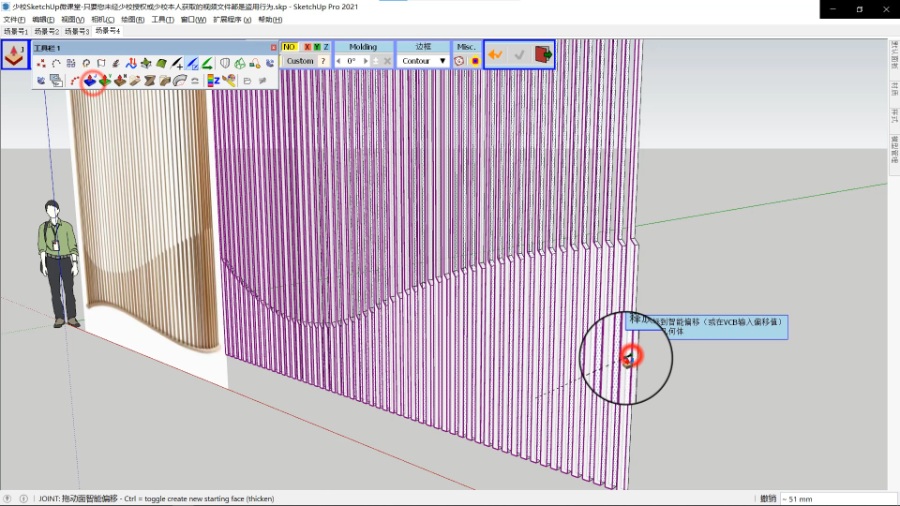

  • 第10步:这一步是利用超级推拉插件,将线批量拉出厚度。
SketchUp草图大师创建室内创意围栏
  • 第11步:这一步在画一条曲线,为后面的形体弯曲做准备。画这个曲线同样也不需要插件画,用SketchUp自带的两点画弧工具就可以画了,只是如果用插件效率会高一些,比如利用贝兹曲线插件。
SketchUp草图大师创建室内创意围栏

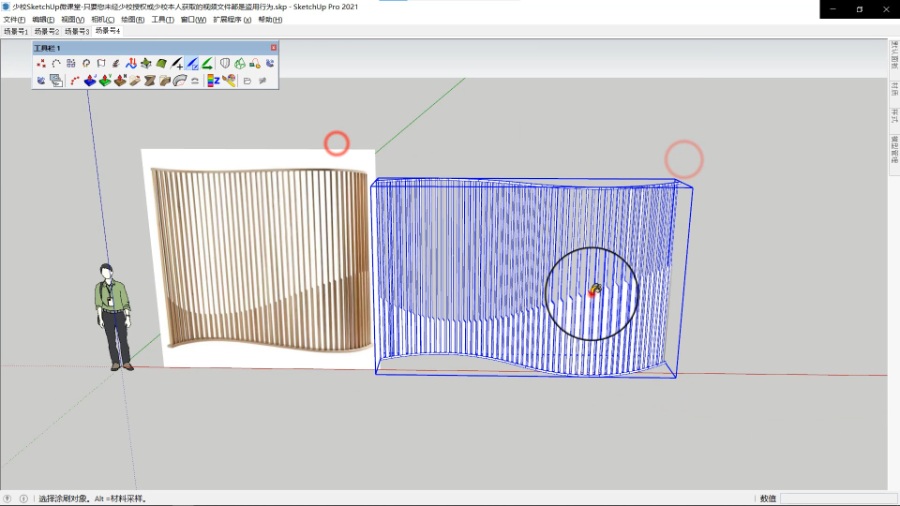

  • 第12步:这一步是利用形体弯曲插件直接掰弯生成,这个需要您会使用这个插件,如果您不会用这个插件,可能不清楚如何生成的。
SketchUp草图大师创建室内创意围栏
  • 第13步:简单赋予一个材质,完成创建。
SketchUp草图大师创建室内创意围栏

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建,感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习(视频观看方法:https://www.sketchupvray.com/announcement/2787.html)。
