SketchUp创建婚礼吊顶构建

SketchUp草图大师创建曲面问题不大,但如果在曲面上画图形的话可能就不是很方便了。好在有模型交错……模型首次创建总用时约5分钟。您通过本文可以查看创建婚礼吊顶构建的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,图片来源于SU601阿恒提供。
SketchUp创建婚礼吊顶构建

SketchUp草图大师创建曲面问题不大,但如果在曲面上画图形的话可能就不是很方便了。好在有模型交错,利用模型交错就可以在各种曲面上画图案。所以做这个模型的思路也很明了,分两步:"第一步将曲面做出来,第二步将图形交错出来"。

插件解析:

根据思路需要先将曲面做出来,做曲面的插件其实很多,其实这个模型的曲面不用任何插件都可以做出来。但这里我利用了Poly建模的思路做的曲面……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创婚礼吊顶构建模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

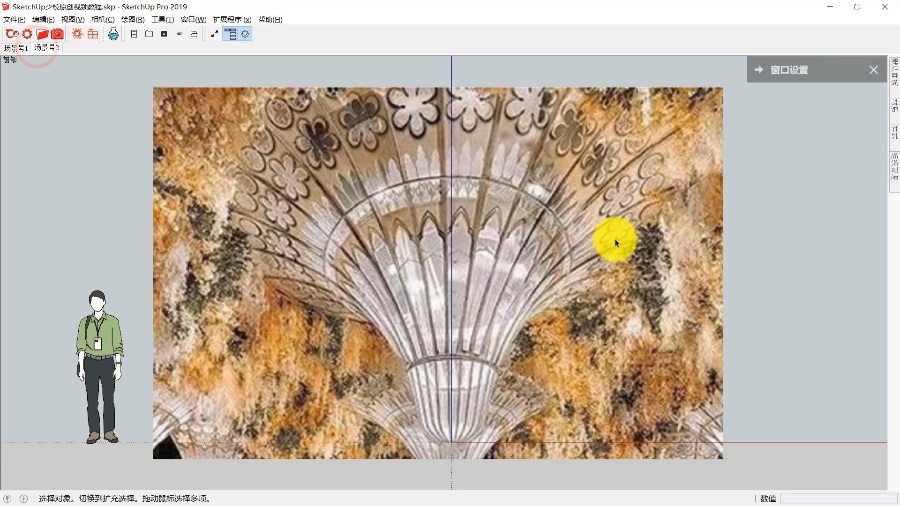

第01步:将图片导入到SketchUp,主要用于参考使用。

SketchUp创建婚礼吊顶构建

第02步:调出来需要用的到3个插件。

SketchUp创建婚礼吊顶构建

第03步:利用顶点编辑器做出来多边形模型。

SketchUp创建婚礼吊顶构建

第04步:将做好的多边形模型创建成组(因为SUbD细分需要是组件)。

SketchUp创建婚礼吊顶构建

第05步:利用SUbD插件进行细分,这样曲面就出来(其实这一步完全可以利用路径跟随做^-^)。

SketchUp创建婚礼吊顶构建

第06步:提取其中一块并创建成组件。

SketchUp创建婚礼吊顶构建

第07步:利用曲面绘图插件将模型的曲面进行偏移操作。

SketchUp创建婚礼吊顶构建

第08步:画出上面的花饰模型。

SketchUp创建婚礼吊顶构建

第09步:将画好的两个部分,交错在一起。然后利用模型交错进行切割 。

SketchUp创建婚礼吊顶构建

第10步:切割出来后基本就可以满足需要,如果要做更多的细节,只要把花饰画更多的细节就好了。

SketchUp创建婚礼吊顶构建

第11步:删除不需要的对象(模型因为首次创建,没有反复测试,大概用时5分钟。)

SketchUp创建婚礼吊顶构建

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建(视频观看方法:https://www.sketchupvray.com/announcement/2787.html),感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习。
