SketchUp创建景观异形-Wirl雕塑

本文讲解利用SketchUp创建“景观异形-Wirl雕塑”,模型创建总用时约30分钟。您通过本文可以查看创建景观异形-Wirl雕塑的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于 新鸿基地产慈善基金有限公司(https://www.lcsd.gov.hk/en/stth/programmes/cityartsquare/wirl.html)
SketchUp创建景观异形-Wirl雕塑

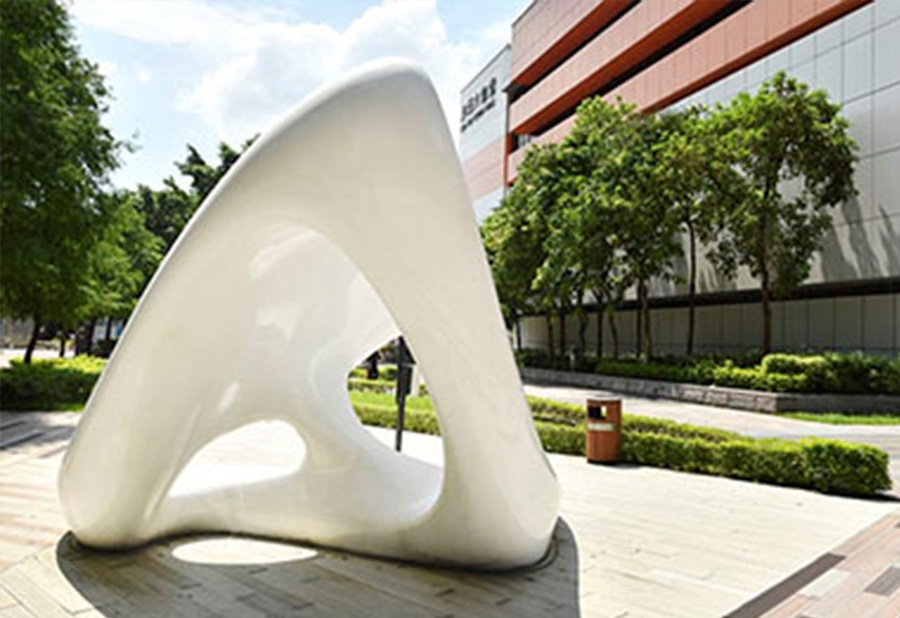

Wirl中文翻译可以叫“漩涡”,位于香港。被认为是反映弹性触觉形式中的超加速力的强度。优美的悬吊时刻在多个方向的肌肉挥杆之间拉紧。

SketchUp创建景观异形-Wirl雕塑

随着表面曲率的动态无缝变化,曲折的动态形式和功能性家具将无缝集成。隆起提供了休息的空间,而伸展形式则提供了躺卧的机会。慷慨的向上扫掠提供了阴影,并融合了周围环境和建筑物的一系列不断变化的框架视图。大小不同的空隙允许各种尺寸的体验进入雕塑,并与各种尺寸的参观者互动,同时始终被一团团从地面升起的旋转力所包围。有节奏的,不对称的,无缝的和清晰的-它的曲线形式是在时间上暂停的错综复杂的空间和可居住即兴演奏。

SketchUp草图大师雕塑建模

Wirl的设计和实现是由三维设计软件的重大技术进步所带来的新可能性以及对测试和使用最新制造能力的内在渴望所驱动的。最终的雕塑是复杂曲线几何形状与详细人体工程学研究的对话,为重新塑造城市家具与公共空间之间的平衡提供了机会。

SketchUp草图大师在利用照片建模的时候,最好能把资料找全一些,这样做出来的模型会更像。本案例用到的方法是Poly建模……这里主要是与大家探讨方法,我在画线|画面的时候并没有纠结细节。您在画的过程中可以把细节画丰富一点,基本可以做得一模一样。

插件解析:

您可能看了我前面撰写的原创SketchUp文章,会发现用来用去就那么几款插件,这里也不例外。所以插件不用看得太重,只是给建模思维服务的,这一点在我有培训课程里面特别重视,不然您安装再多插件照样做不出模型!选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“景观异形-Wirl雕塑”用到的插件,总共为3个,如果利用Poly建模建议用三这个,因为属于同一插件作者开发的,配合度非常高。如果您不知道如何使用这几个插件,可以单击下面链接找对应文章查看教程。

  1. 顶点编辑器:https://www.sketchupvray.com/2741.html
  2. SUBD:https://www.sketchupvray.com/3110.html
  3. 四边面工具:https://www.sketchupvray.com/3116.html

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的这3个插件。

图文解析:

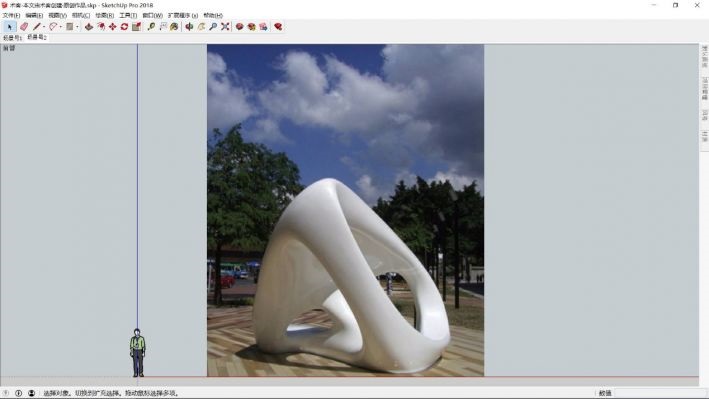

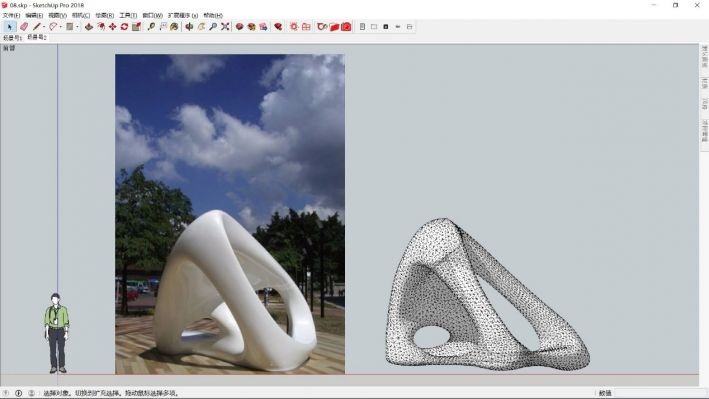

第01步:将图片导入SketchUp当中。

SketchUp创建景观异形-Wirl雕塑

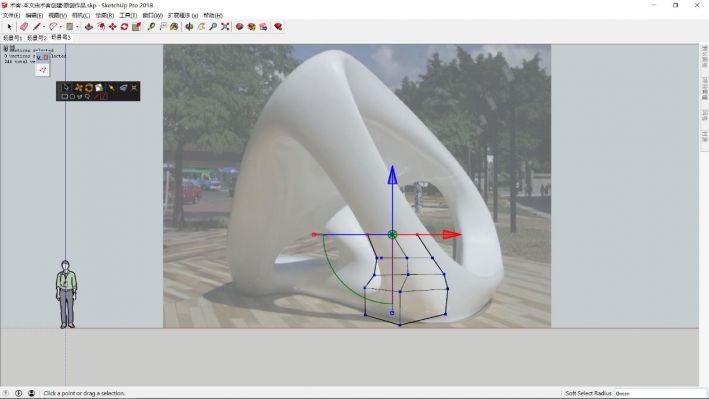

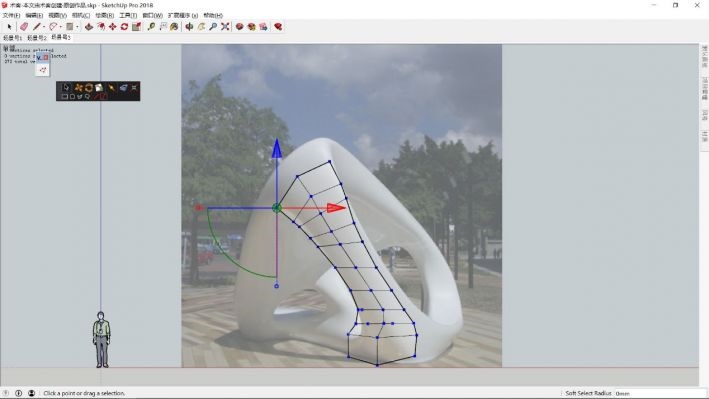

第02步: 打开SketchUp的X光透视显示,然后利用顶点编辑对多边形模型进行调整。

SketchUp创建景观异形-Wirl雕塑

第03步:利用SUAPP插件顶点编辑进一步调整多边形模型,对于不正确的地方可以选择单个点进行调整。

SketchUp创建景观异形-Wirl雕塑

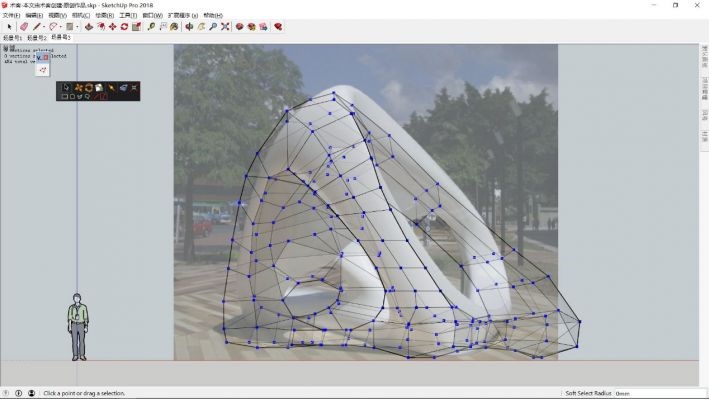

第04步: 逐步在SketchUp中完成所有多边形模型的创建。

SketchUp创建景观异形-Wirl雕塑

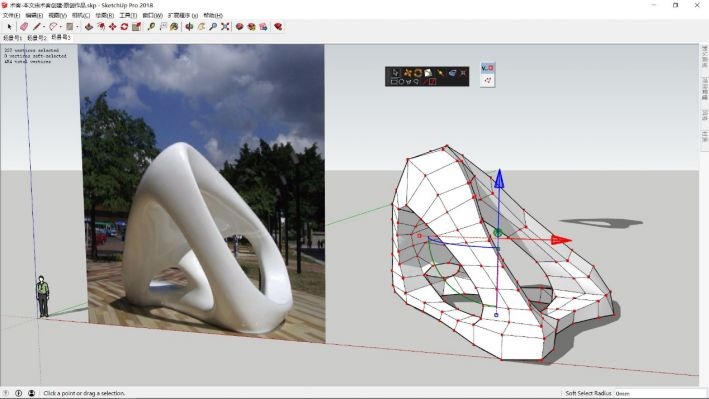

第05步: 利用SUAPP插件顶点编辑进行细节的调整。

SketchUp创建景观异形-Wirl雕塑

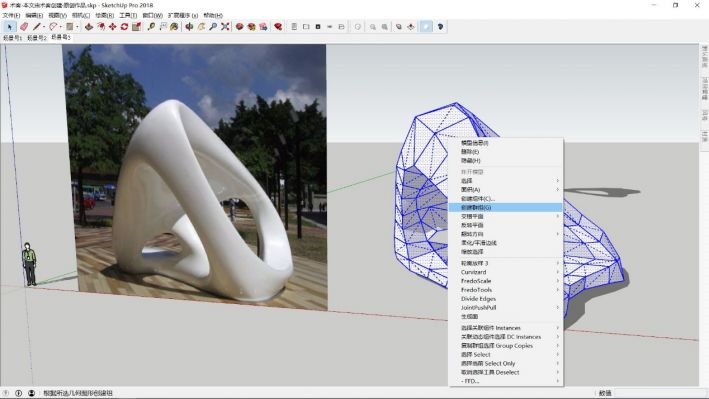

第06步:将调整完的多边形模型创建成一个群组。

SketchUp创建景观异形-Wirl雕塑

第07步:利用SUAPP插件参数细分对创建的对象进行细分。

SketchUp创建景观异形-Wirl雕塑

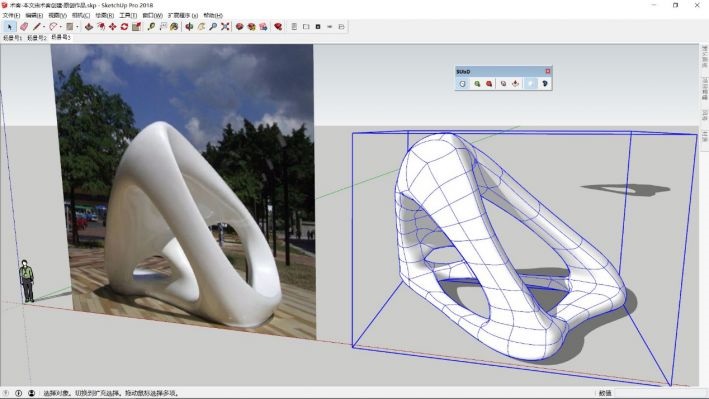

第08步:完成模型的创建。

SketchUp创建景观异形-Wirl雕塑

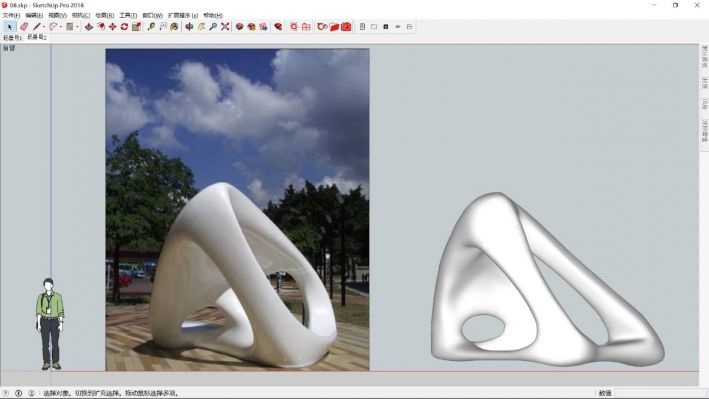

第09步:关闭隐藏物体选项,可以看一下最终效果。

SketchUp创建景观异形-Wirl雕塑

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建(视频观看方法:https://www.sketchupvray.com/announcement/2787.html),感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习。

已有2人支付

注:如果您觉得积分使用很麻烦,可以考虑加入本站VIP,(链接:https://www.sketchupvray.com/announcement/2535.html)这样可以看整个网站了,一劳永逸!
