SketchUp草图大师创建室内螺旋异形吊顶造型

工装方向的模型可不简单呀,比如这个模型。做这个模型的初衷是因为有学员提问,我就直接给学员制作了一个教程,这样方便学习掌握......模型首次创建总用时约15分钟。您通过本文可以查看创建“室内螺旋异形吊顶造型”的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://cn.bing.com/images/
SketchUp草图大师创建室内螺旋异形吊顶

插件解析:

这个模型整体的思路不难,就是利用课程中讲到的曲面建模思维方法。利用曲线放样,生成曲面就可以了。但是这个形状是一个螺旋线,如果是一个简单的螺旋还好,直接利用螺旋缠绕插件生成,但这个螺旋造型比较有特点,所以不能简单这么处理……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建“室内螺旋异形吊顶造型”模型用到的插件,主要5个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

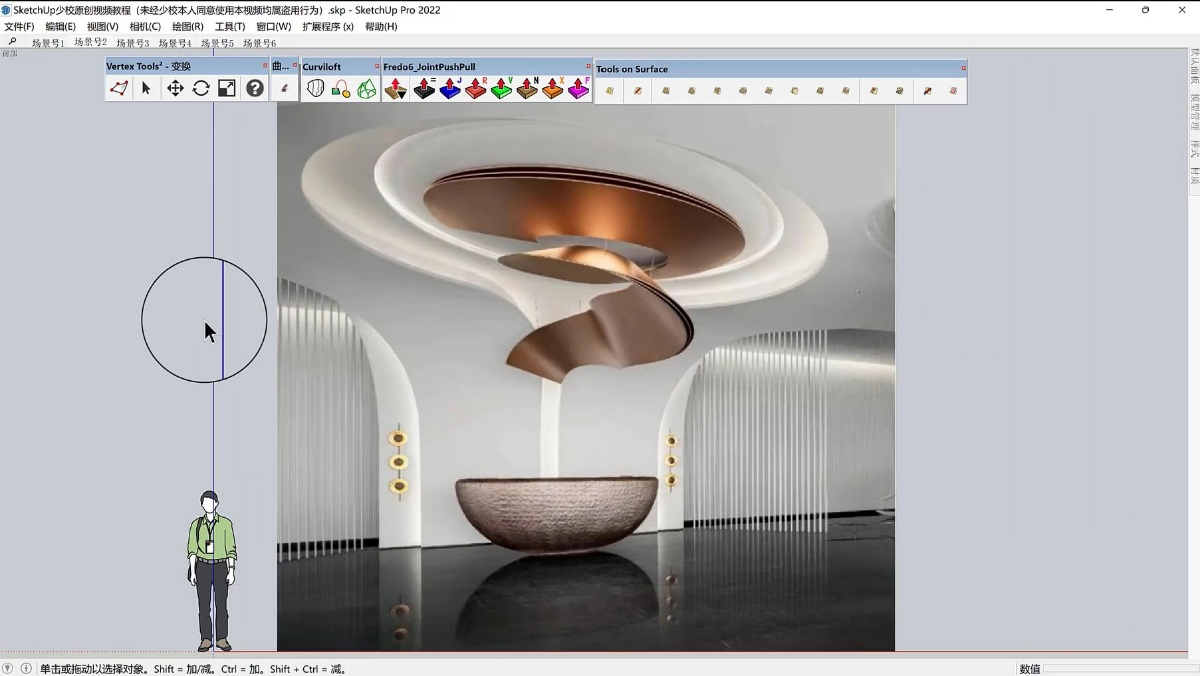

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内螺旋异形吊顶造型

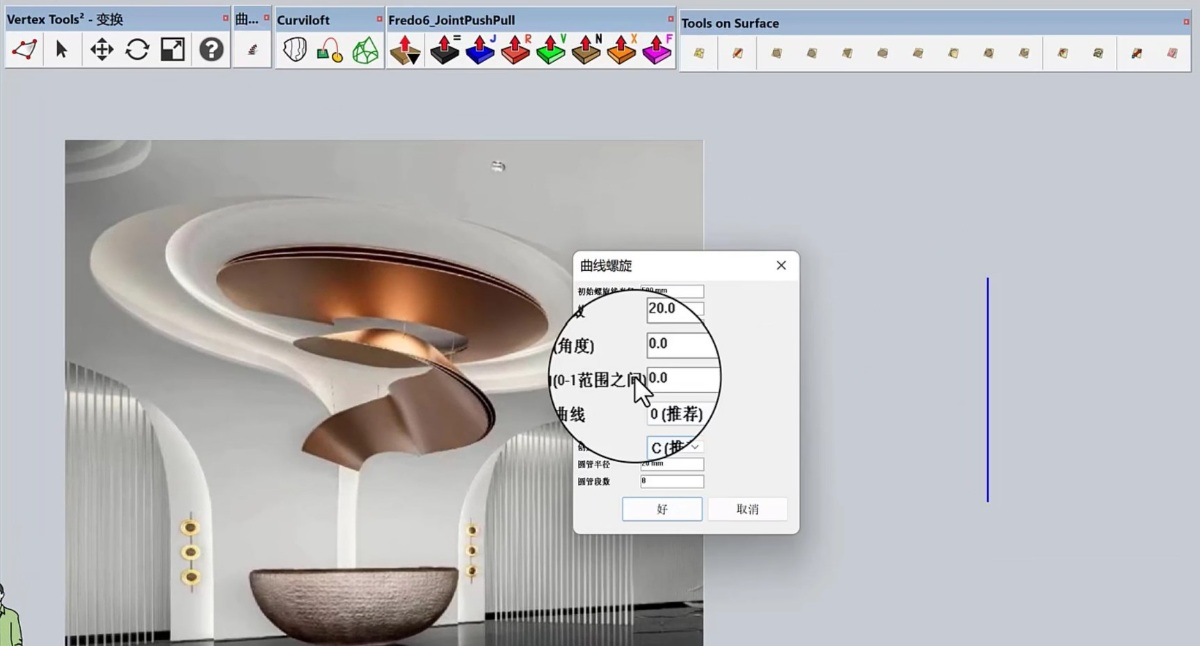

  • 第02步:画一条直线,选择这条直线,然后单击螺旋缠绕-Helix along curve插件,创建一条螺旋线。这里的参数主要是设置起始半径和结束半径,还有设置圈数。
SketchUp草图大师创建室内螺旋异形吊顶造型
SketchUp草图大师创建室内螺旋异形吊顶造型

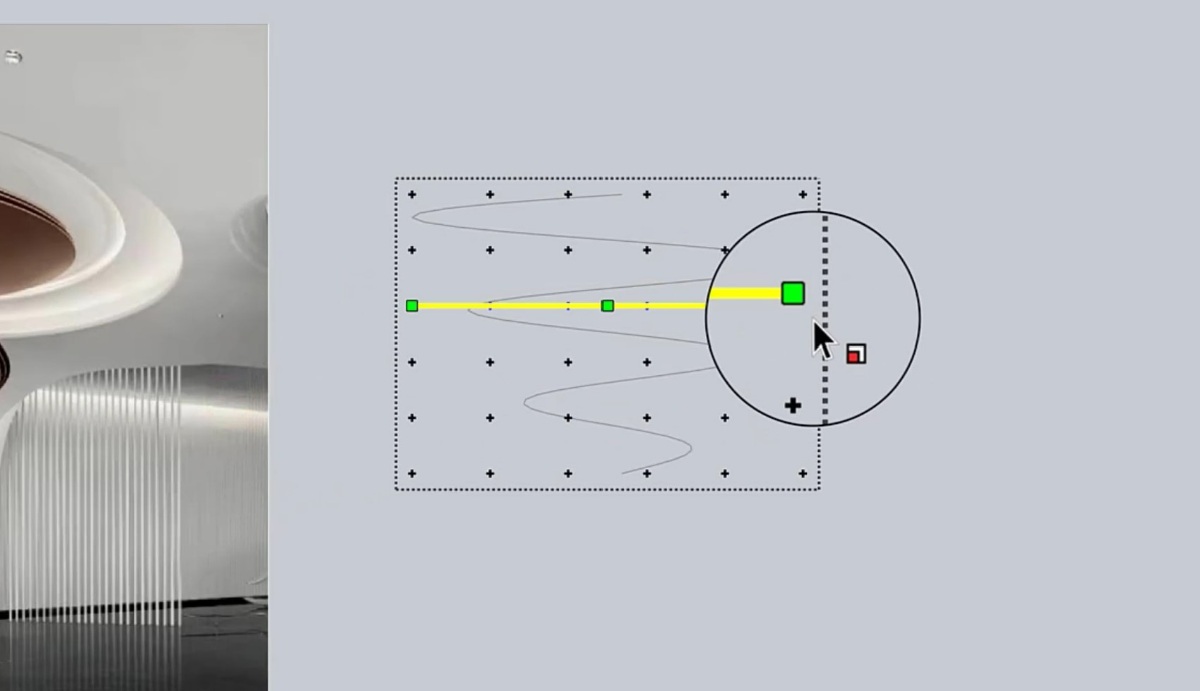

  • 第03步:将螺旋线,利用FFD插件进行调整,FFD是一个综合控形插件可以很方便调整线的形态。
SketchUp草图大师创建室内螺旋异形吊顶造型

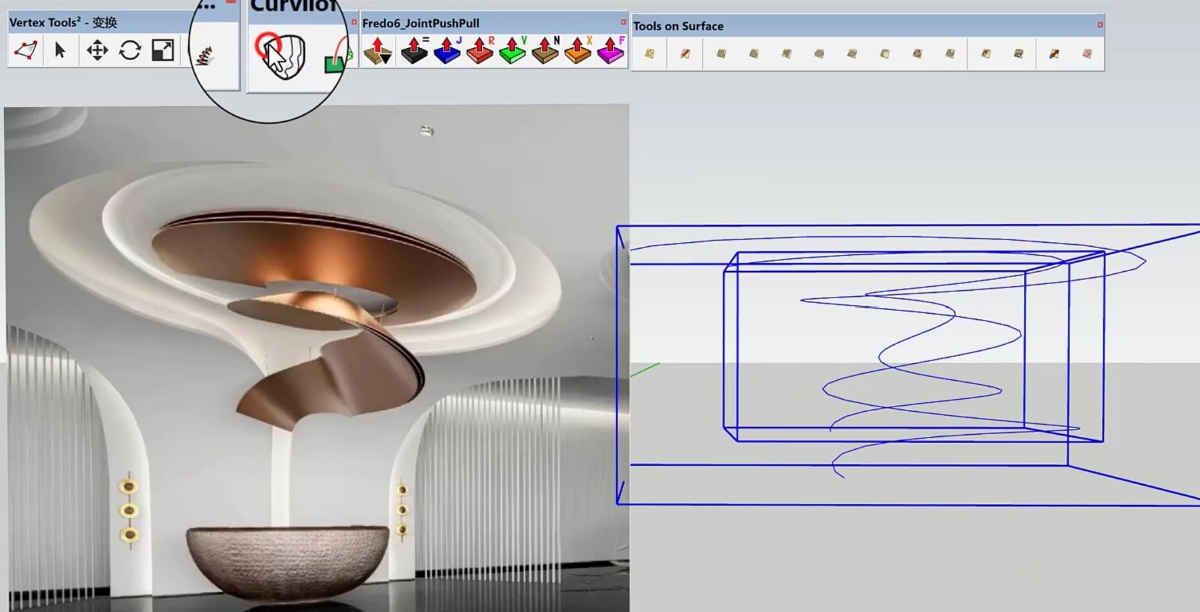

  • 第04步:这里要调整两条线,也就是说可以生成两条螺旋线。都是通过FFD插件来调整出来。这个调整的过程是比较花时间的,总得来说思路是比较简单,但是需要耐心去调出形态。
SketchUp草图大师创建室内螺旋异形吊顶造型
SketchUp草图大师创建室内螺旋异形吊顶造型

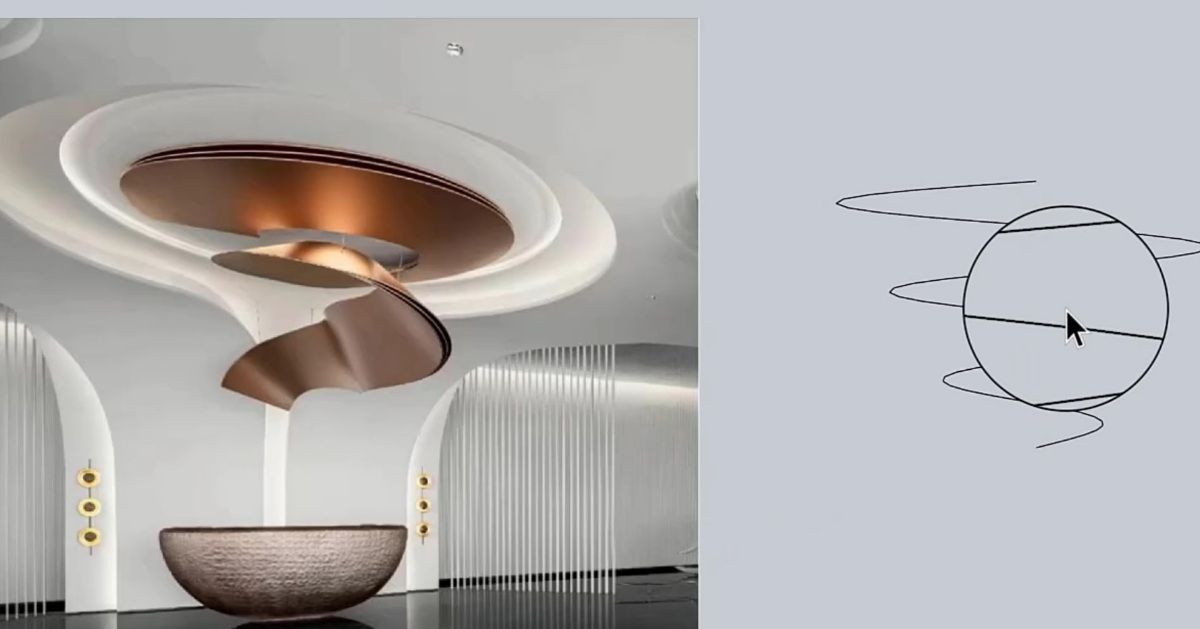

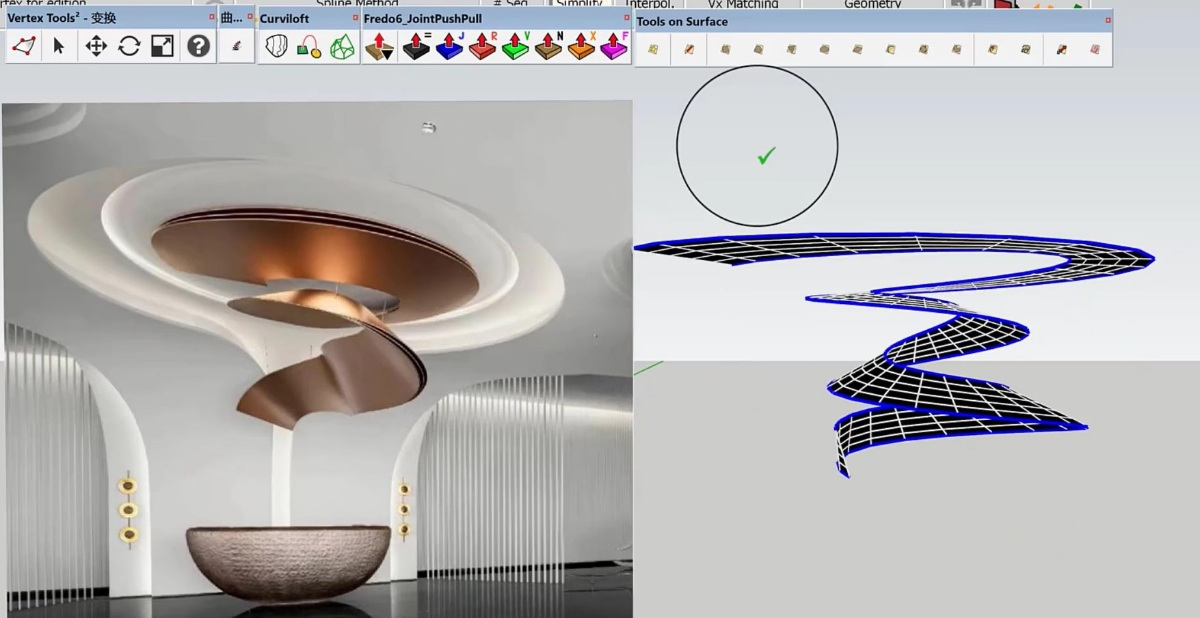

  • 第05步:将调整出来的线利用曲面(loft)放样-Curviloft插件进行封面。将线选择到,然后单击loft插件的第一个图标,就可以生成曲面了。
SketchUp草图大师创建室内螺旋异形吊顶造型
SketchUp草图大师创建室内螺旋异形吊顶造型
SketchUp草图大师创建室内螺旋异形吊顶造型

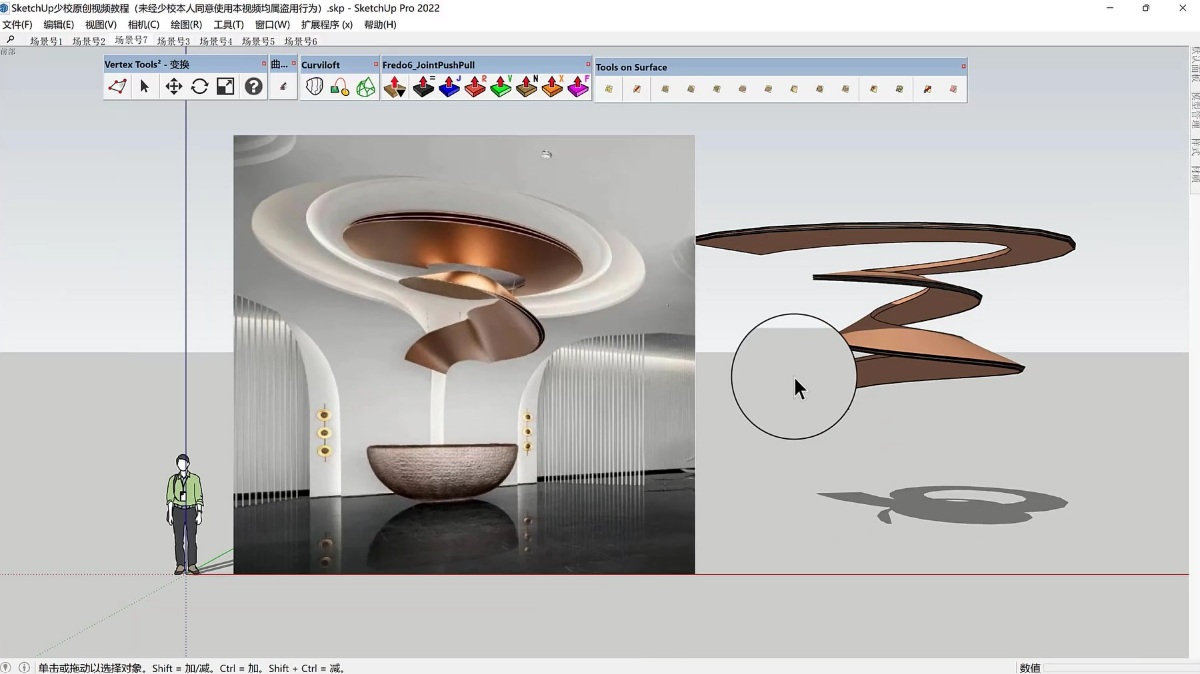

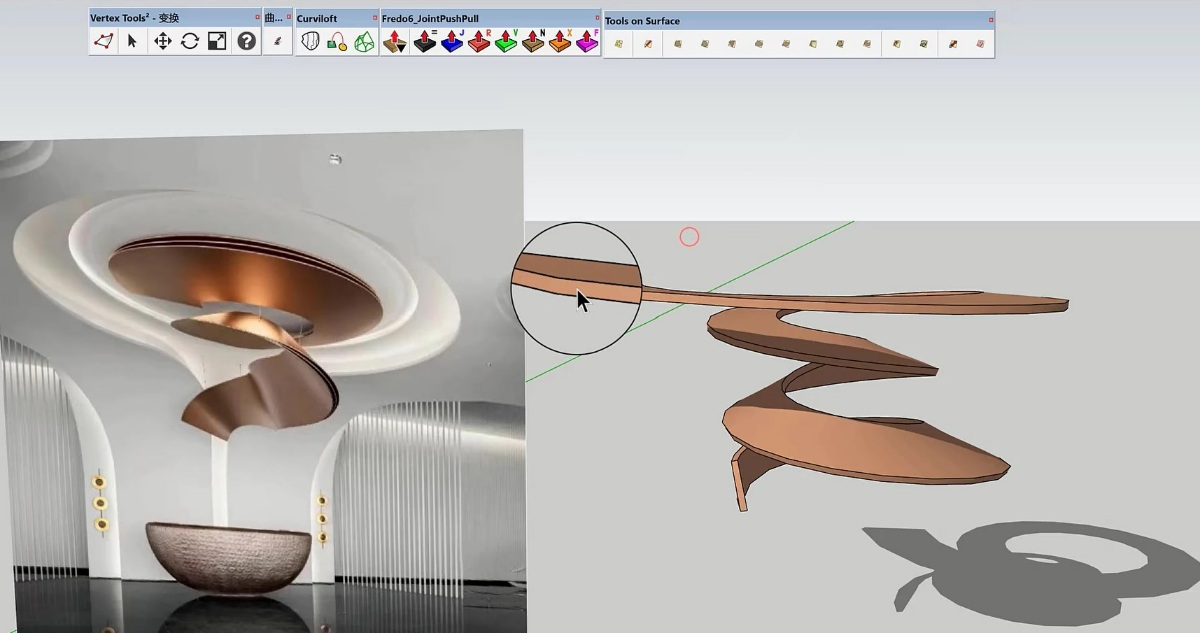

  • 第07步:到这一步,可以简单赋予材质,大概的造型就可以做出来了。
SketchUp草图大师创建室内螺旋异形吊顶造型

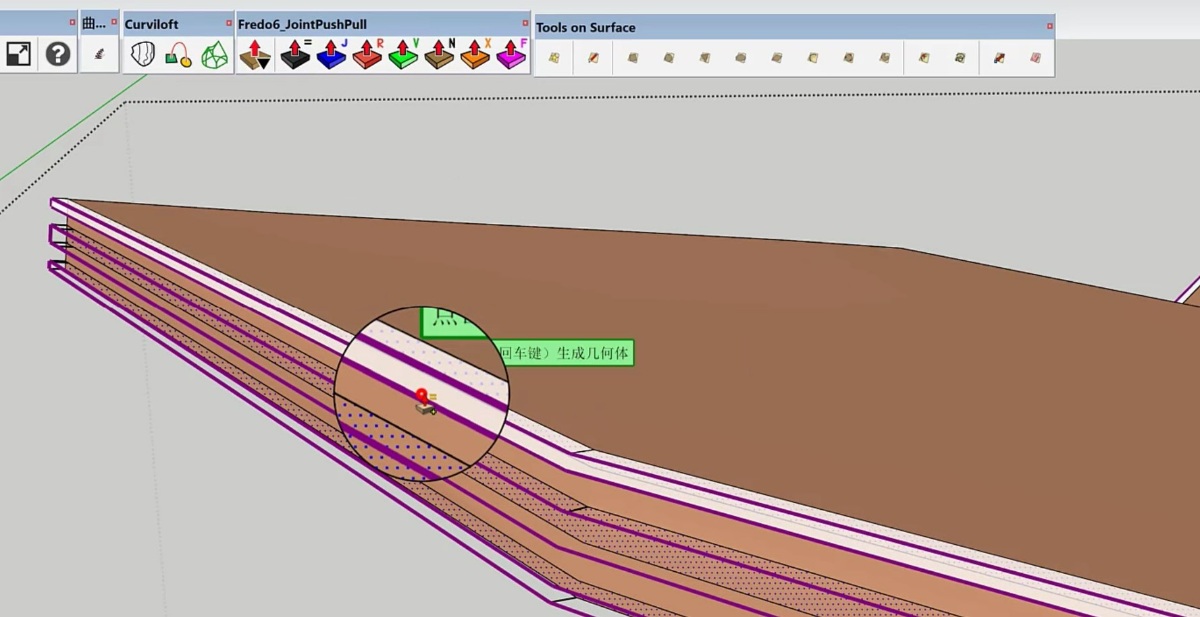

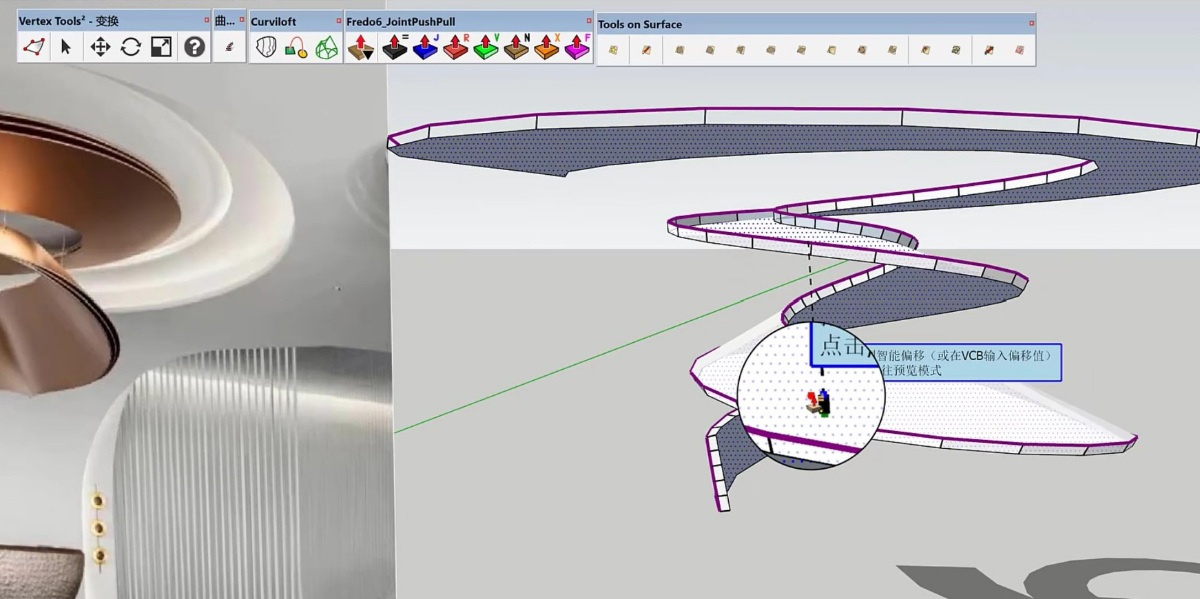

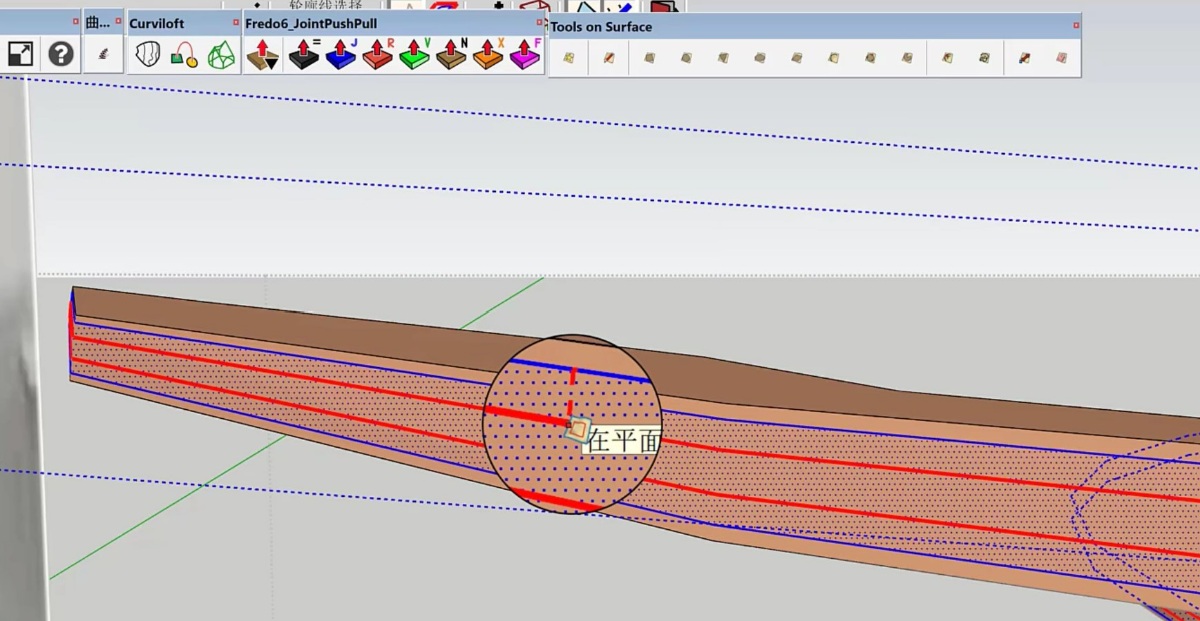

  • 第08步:如果需要做细节的话,可以将侧面的凹槽做出来。这里就要利用曲面绘图-Tools On Surface插件来对曲面进行偏移了,利用的是表面偏移功能。
SketchUp草图大师创建室内螺旋异形吊顶造型
  • 第09步:将偏移出来的面选择到,然后利用超级推拉插件拉一个厚度,就可以完成模型的创建了!
SketchUp草图大师创建室内螺旋异形吊顶造型
  • 第10步:总结一下,这个模型的创建其实整体思路不难,就是利用loft放样生成曲面。但是loft放样生成曲面需要线,这个线如果做不出来,或者做不像,这个形体就不好看,所以线是关键。那线如何画呢,就利用FFD插件调整出来。
SketchUp草图大师创建室内螺旋异形吊顶造型

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
