SketchUp草图大师创建室内创意异形曲面造型镂空长椅

昨天晚上上课有SketchUp学员问啥叫借笔建模,其实是我利用SketchUp进行曲面异形建模的一种方法,利用它进行曲面建模非常方便……模型首次创建总用时约8分钟。您通过本文可以查看创建室内创意异形曲面造型镂空长椅的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://image.baidu.com/
SketchUp草图大师创建室内创意异形曲面造型镂空长椅

插件解析:

这个模型主要是快速画出线,然后放样出曲面。画线利用贝兹曲线插件,而且还能控制分段数,所以画线它是首选。封面利用Loft曲线放样插件,它不但能生成面,还能参数布线……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建创建室内创意异形曲面造型镂空长椅模型用到的插件,主要4个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

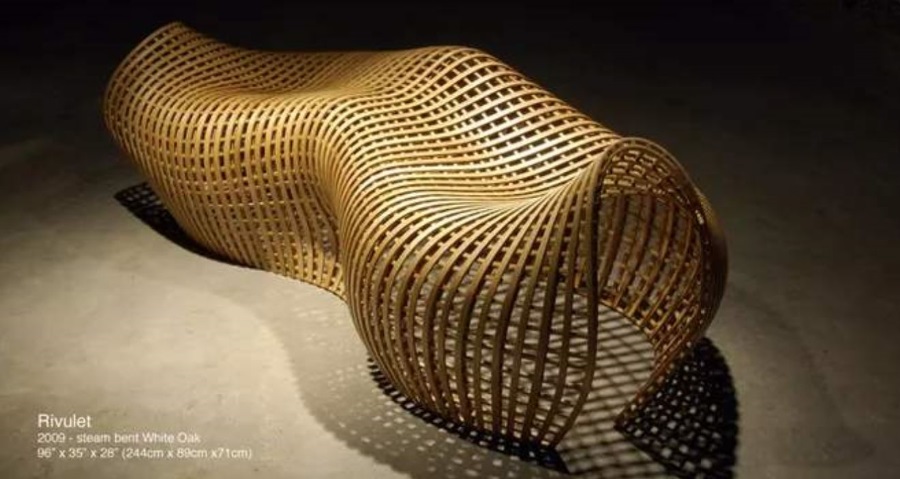

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第02步:准备好插件,看上去很多插件,其实就用到工具栏上的几个图标而已。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第03步:利用贝兹曲线插件描边。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第04步:将描好的线成组,移出来,摆放好,如下图所示。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第05步:这一步是利用loft曲线放样插件生成曲面,测试一下布线的效果,如果效果不好需要去调整线。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第06步:这一步是利用loft曲线放样插件生成线,横向的线与竖向的线都要生成。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第07步:选择横向的线进行路径成管的操作。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第08步:这一步是做出面,利用拉线成面的插件就可以,这里利用了顶点编辑器,其实jhs插件里面一样是有拉线成面的功能的。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
  • 第09步:这一步是将面进行厚度的拉出,利用超级推拉插件批量拉出厚度。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅
SketchUp草图大师创建室内创意异形曲面造型镂空长椅

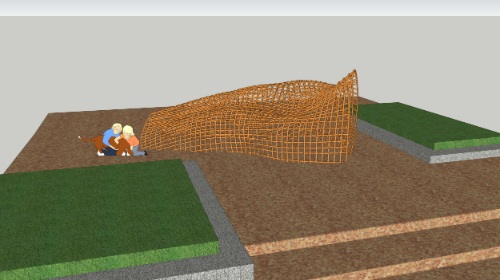

  • 第10步:简单赋予一个材质完成操作。
SketchUp草图大师创建室内创意异形曲面造型镂空长椅

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建,感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习(视频观看方法:https://www.sketchupvray.com/announcement/2787.html)。

注:如果您觉得积分使用很麻烦,可以考虑加入本站VIP,(链接:https://www.sketchupvray.com/announcement/2535.html)这样可以看整个网站了,一劳永逸!或者加入少校的SketchUp课程,直接晋级为SketchUp高手吧!
