SketchUp草图大师创建建筑梦露大厦

SketchUp草图大师创建扭曲的模型是有两把刷子的,因为有好几款处理扭曲模型的插件……模型首次创建总用时约3分钟。您通过本文可以查看创建建筑梦露大厦的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于百度图片(https://image.baidu.com/)

SketchUp草图大师创建扭曲的模型是有两把刷子的,因为有好几款处理扭曲模型的插件,但是每一个插件有各自的特点,处理出来的效果不尽相同。当然这里主要是和大家交流模型创建梦露大厦的思维方法,里面的细节并没有去创建。

插件解析:

缺什么,找什么。那这么要扭曲,所以要找能扭曲的插件。扭曲插件的选择就很多了,比如FFD插件、缩放变形插件……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建建筑梦露大厦模型用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

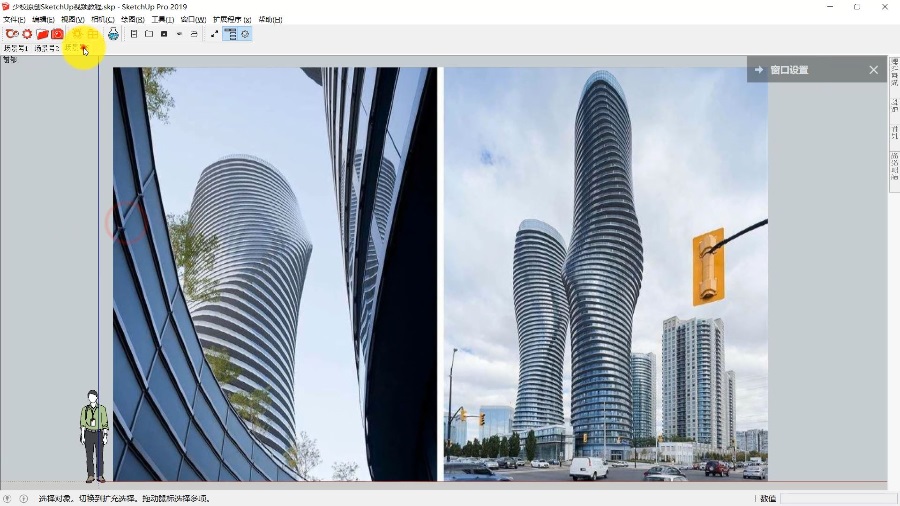

第01步:将图片导入到SketchUp,主要用于参考使用。

SketchUp草图大师创建建筑梦露大厦

第02步:在SketchUp绘图区创建一个椭圆。

SketchUp草图大师创建建筑梦露大厦

第03步:将椭圆向上复制阵列。

SketchUp草图大师创建建筑梦露大厦

第04步:选择其中一个面(这里选择的是顶面),然后激活顶点编辑器插件。

SketchUp草图大师创建建筑梦露大厦

第05步:这里出现有渐变颜色,这个颜色其实是顶点编辑器的软选择。您只要设置一个软选择半径就可以设置干扰的范围。

SketchUp草图大师创建建筑梦露大厦

第06步:对其旋转180度,就可以达到扭曲的效果。

SketchUp草图大师创建建筑梦露大厦

第07步:生成后的效果,可以看到基本满足要求,但是面并没有厚度。

SketchUp草图大师创建建筑梦露大厦

第08步:为了解决厚度的问题,这里利用了超级推拉插件。超级推拉插件有一个好处就是可以批量处理,这样是非常高效的。

SketchUp草图大师创建建筑梦露大厦

第09步:生成后的效果(模型首次创建,没有反复测试,大概用时3分钟。)

SketchUp草图大师创建建筑梦露大厦

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建(视频观看方法:https://www.sketchupvray.com/announcement/2787.html),感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习。

已有3人支付

注:如果您觉得积分使用很麻烦,可以考虑加入本站VIP,(链接:https://www.sketchupvray.com/announcement/2535.html)这样可以看整个网站了,一劳永逸!或者加入少校的SketchUp课程,直接晋级为SketchUp高手吧!

「点点赞赏,手留余香」

    还没有人赞赏,快来当第一个赞赏的人吧!
4 条回复 A 作者 M 管理员
  1. 已解决 谢谢

  2. 同问 如何旋转?

  3. 为什么我的不是渐变色的?怎么调出软选择

    • 选择最上面的一个面,激活定点编辑器,右下角就出现Soft Select Radius就可以输入软化半径了
