SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

创建建筑瑞士制表商螺旋博物馆方法是临时想的,有不成熟的地方,希望能帮助到需要帮助的各位SketchUp爱好者。……模型首次创建总用时约4分钟。您通过本文可以查看创建建筑瑞士制表商螺旋博物馆的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于学员提问提供。
SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

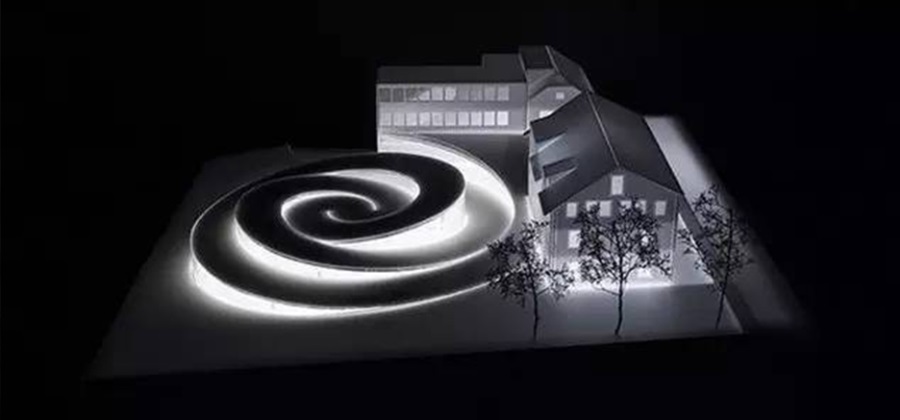

BIG 被委托设计的瑞士爱彼(Audemars Piguet )制表公司总部大楼拓展项目,一个螺旋式博物馆的概念方案被公布。这个螺旋式的建筑与地形完美融合,仿佛大地在此处打了一个美丽的结。与几年前的格陵兰国家美术馆方案可以成为姊妹篇吧。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

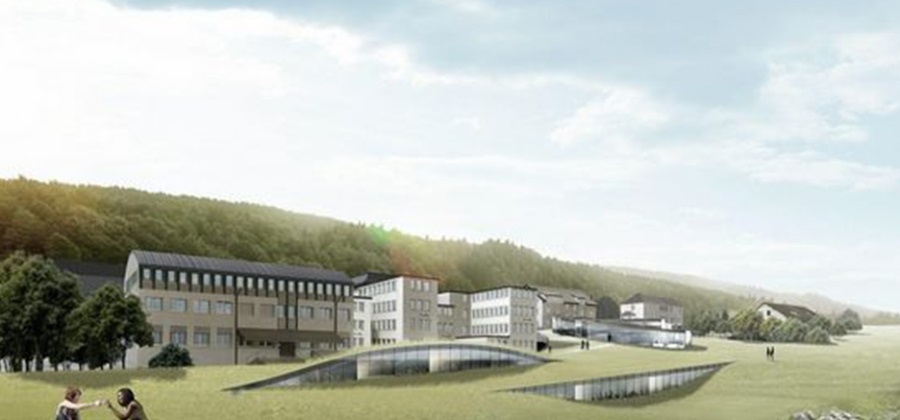

博物馆将位于爱彼(Audemars Piguet )公司的历史厂区,瑞士西部的汝拉溪谷(Vallée de Joux )。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

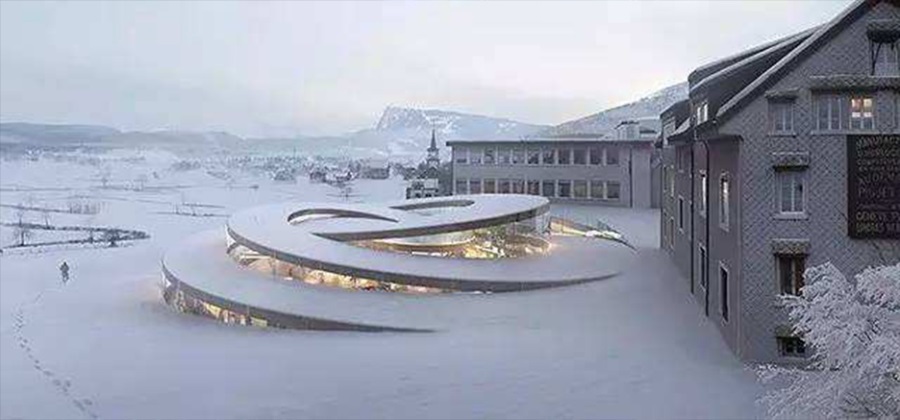

爱彼(Audemars Piguet )公司1875年便在此建厂成立。BIG 的设计将给这里带来一个新的景观建筑。Audemars Piguet的总裁Jasmine Audemars认为新方案具备一个能象征品牌,并能够联系品牌起源的独立且前卫的精神。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

这些图片由SketchUp学员提供给我,当时他在做类似的模型,暂时没有思路,所以做了小教程。方法是临时想的,有不成熟的地方,希望能帮助到需要帮助的各位SketchUp爱好者。

插件解析:

画这个模型首先要解决一个螺旋线的绘制,而且不是简单的螺旋线,是两条反方向的螺旋线。有一个插件叫dm_curve_maker(曲线制造)插件可以画,但是我没有安装。有一个螺旋缠绕插件,就用了……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建建筑瑞士制表商螺旋博物馆模型用到的插件,主要3个:

  1. 螺旋缠绕-Helix along curve(3dalbertsoft):https://www.sketchupvray.com/3498.html
  2. 超级推拉-JointPushPull Interactive(Fredo):https://www.sketchupvray.com/3786.html
  3. 生成窗格-Lattice Maker(TIG):https://www.sketchupvray.com/4065.html

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

第01步:导入图片到SketchUp中,以作参看!

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第02步:准备好要用的插件,螺旋缠绕-Helix along curve(3dalbertsoft)超级推拉-JointPushPull Interactive(Fredo)是主要用的插件。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第03步:画一条线。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第04步:利用螺旋缠绕-Helix along curve(3dalbertsoft)插件生成螺旋线。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第05步:将生成的螺旋线,利用缩放工具向下压扁一些。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第06步:顶视频来看,有点像一个“蚊香”造型。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第07步:利用螺旋缠绕-Helix along curve(3dalbertsoft)再画一条反方向的螺旋线。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第08步:利用拉线成面插件拉出一个面。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第09步:利用超级推拉-JointPushPull Interactive(Fredo)将面拉出一个厚度。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第10步:将另外一边做完,还真有点像蚊香的造型。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第11步:将做好的模型,旋转一个角度。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第12步:再次利用超级推拉-JointPushPull Interactive(Fredo)插件向下拉出厚度。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第13步:完成好的模型基本有个样子,但不是特别完美,希望各位SketchUp爱好者能多支招。

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

第14步:将下面的玻璃也做出来,做玻璃可以考虑利用生成窗格-Lattice Maker(TIG)插件来做。(模型因为首次创建,也没有反复测试,大概用时4分钟。)

SketchUp草图大师创建建筑瑞士制表商螺旋博物馆

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建(视频观看方法:https://www.sketchupvray.com/announcement/2787.html),感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习。
