sefaira设计的6个步骤:初学者指南

对于那些刚开始进行性能分析的人来说,一个常见的问题是“我从哪里开始?”有很多选项需要评估,从窗口到墙壁比率到着色设计,这项任务看起来令人生畏。 这是一个六步法,可以让您像专业人士一样分析被动设计策略。
sefaira设计的6个步骤:初学者指南

1.确定您的目标以及如何衡量成功

你想要实现什么目标? 您将衡量的内容取决于项目的目标。 例如,LEED能源信用基于ASHRAE 90.1基线的能源成本减少百分比。 2030挑战提供每平方英尺的目标能量使用(pEUI)。 许多采光标准具有必须满足的特定日光因子或日光自治阈值。 识别目标和指标将允许您衡量成功。

sefaira设计的6个步骤:初学者指南

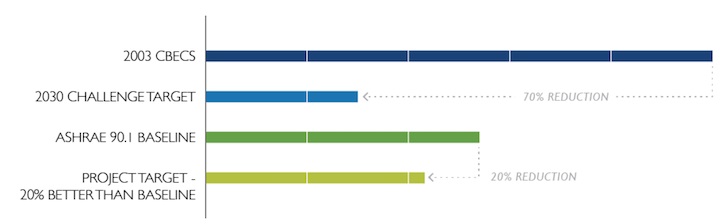

一些常见的能源目标是2030挑战目标或ASHRAE基线的百分比减少。

2.创建基线

对于许多类型的性能目标,您需要将您的设计与参考案例进行比较,称为“基线”。在上面的LEED示例中,ASHRAE 90.1提供了创建与您的设计具有相同几何形状的理论建筑的指南,但是 特定的包络特性,窗口 - 墙壁比率,HVAC系统等。您可以使用Sefaira的包络,空间使用和HVAC模板获得该基线的良好早期近似值。 对于不需要基线的分析,您可以从原始建筑设计开始,然后比较选项。

sefaira设计的6个步骤:初学者指南

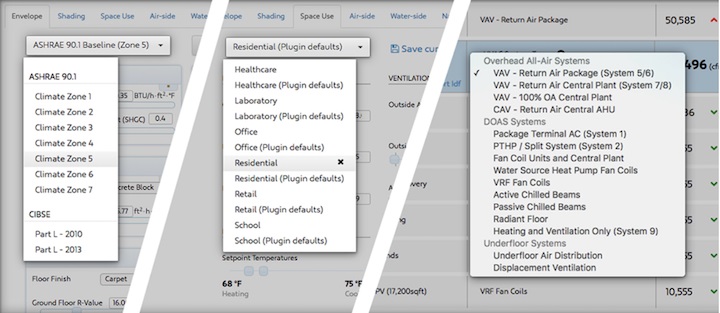

Sefaira的信封,空间使用和HVAC模板可以帮助您快速创建基线能量模型。

3.解释基线结果

设置基线后,运行分析。然后回答以下问题:

  • 什么是主要的能源使用?是加热,冷却,照明还是其他什么?您首先要关注最大的最终用途。
  • 热量增加和减少的主要来源是什么?这些将帮助您分别了解驱动冷却和加热负载的因素。
  • 是什么驱动峰值负荷?查看具有高峰值加热和冷却负载的区域的主要贡献者。有模式吗?减少峰值负载可以减小HVAC系统的尺寸和成本,或者可以扩展HVAC选项的范围。
  • 哪些区域被照亮或过度照明?使用Sefaira的Underlit&Overlit分析来突出这些潜在的问题区域。
  • 接下来,集体讨论可能解决这些问题的被动设计策略。例如,如果您的冷却负荷很大并且主要由太阳能增益驱动,您可能希望通过遮阳或玻璃改进来减少太阳能增益。 Sefaira的实时分析插件中的“指导”选项卡可以帮助您识别可能的解决方案。
sefaira设计的6个步骤:初学者指南

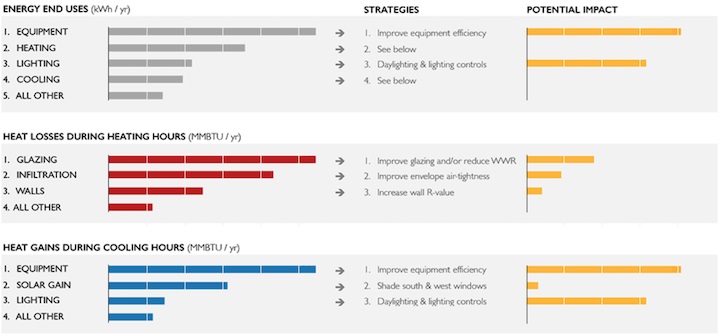

可视化和解释能量分析结果,以了解您应该关注的位置。

4.测试各种策略

现在测试您已经确定的策略,无论是单独还是组合。从步骤1开始,针对您的目标评估它们。在结合被动设计策略时,请遵循以下几条准则:

从具有最大影响的策略开始,然后逐步将其他策略分层。

查看彼此相关的策略组。例如,在优化窗口与墙壁的比率时,还要考虑阴影和玻璃特性,因为这些因素都会相互影响。要探索这个空间,您可以使用近似设计值(例如窗口U因子为0.3)和水平阴影来修复其中两个变量,然后优化第三个 - 在这种情况下,是窗口到墙壁的比率。

如果您想要详尽无遗,可以创建一个选项矩阵来测试以各种方式组合策略。例如,您可以创建一系列模型来测试建筑形式(从紧凑到扩展)和窗口到墙壁比率(从低到高)的组合。

5.使用响应曲线进行优化

当您开始迭代实现目标的一组策略时,Response Curves可以通过两种方式提供帮助。

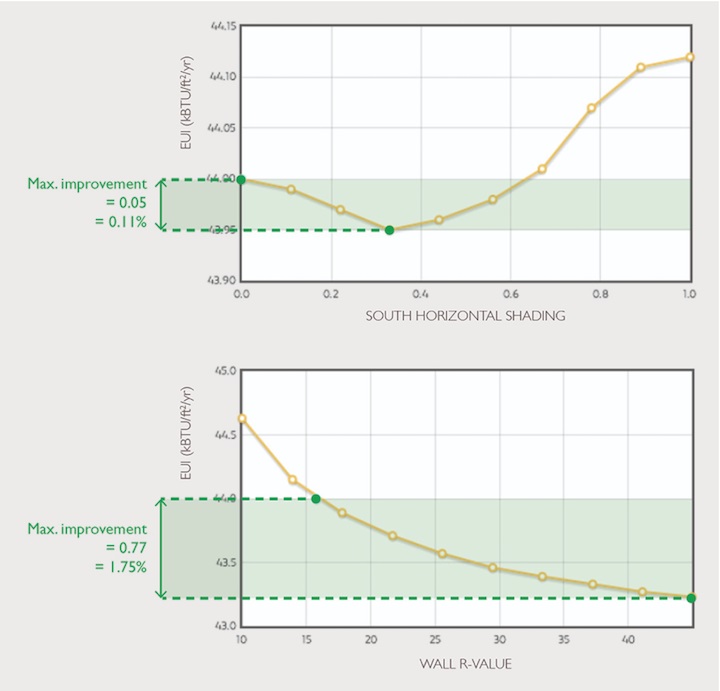

首先,它可以帮助您确定特定变量可能产生的影响。在下图中,您将从南水平阴影中挤出的最大好处是EUI的变化为0.11% - 并不多。

其次,响应曲线可以帮助您找到特定参数的最佳值,例如窗口属性或阴影长度。因为大多数参数的最佳值取决于建筑设计的其余部分,所以只有在其他变量接近您期望的变量时,才能进行此优化。例如,要优化着色长度,请确保在右侧球场中获得了包络属性,空间使用设置和HVAC参数。如果您对其中一个属性进行了重大更改,则可能需要重新评估着色设计。

sefaira设计的6个步骤:初学者指南

响应曲线可以帮助您确定最佳值,或评估设计策略的潜在影响。

6.展示你的结果(和假设)

最后,展示你的作品。 包括项目目标,基线结果和建议策略。 在许多情况下,在您的演示文稿中包含关键输入参数也是有意义的,因此您可以在较高级别查看更改的内容。 例如,您可以提高照明效率,添加阴影和改进玻璃规格。 查看每种情况下使用的值很有帮助。 当其他人审核您的工作时,这也可以作为快速复核。

sefaira设计的6个步骤:初学者指南

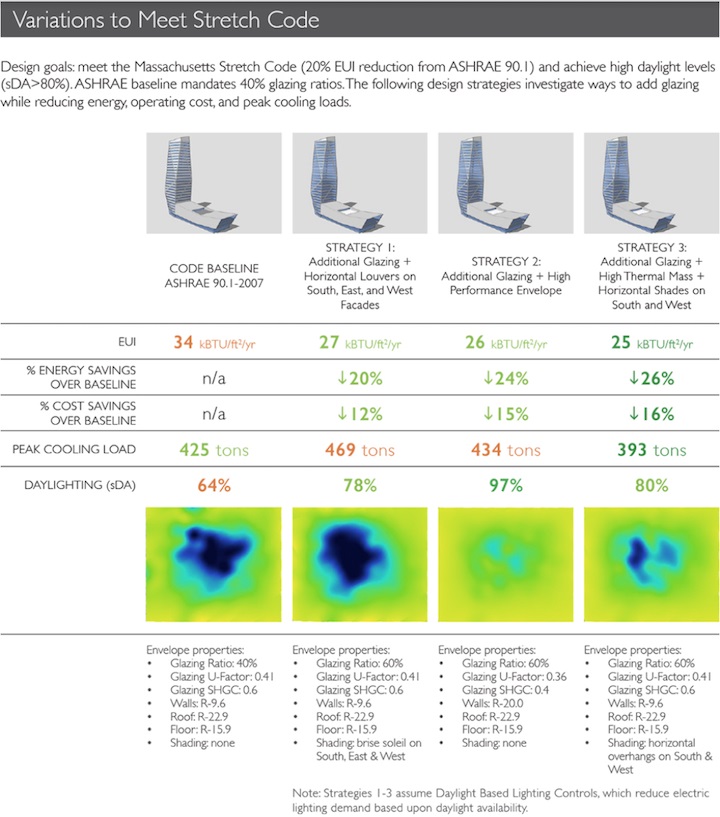

总结您的分析结果和输入,以便将它们呈现给客户或团队成员。

通过遵循这种方法,您已清楚地阐明了一个目标,并确定了以合乎逻辑和透明的方式实现目标的途径。 如果早期实施并经常在设计中实施,该方法可以为设计决策提供信息,并帮助您讲述设计及其为客户提供的价值的引人入胜的故事。
