SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

扭体博物馆(The Twist)是BIG在挪威的第一个项目,它作为一个可以栖居的桥梁,以扭转的身姿跨越蜿蜒的Randselva河,为Jevnaker的Kistefos雕塑公园带来全新的艺术体验......模型首次创建总用时约6分钟。您通过本文可以查看创建当代艺术展览建筑-扭体博物馆的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

插件解析:

在创建这个景观建筑模型的过程中用到了一种主要插件,基本大部分都是使用基本工具来完成的。主要用到缩放变形-FredoScale插件,用来将整个模型对象进行扭曲缩放......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建当代艺术展览建筑-扭体博物馆用到的插件,主要1个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

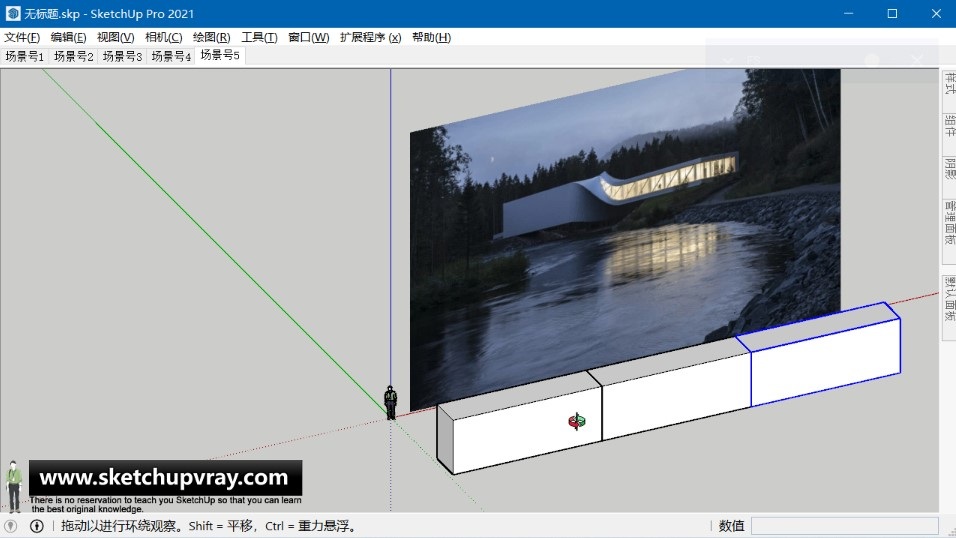

  • 第02步:在SketchUp中,利用基本工具矩形工具和推拉工具创建出一个长方体,然后把这个长方体移动复制两份,布置方式如下图所示。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆
  • 第03步:在相机菜单栏下或者使用快捷键调整视角为顶视图,画出五条参考线。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

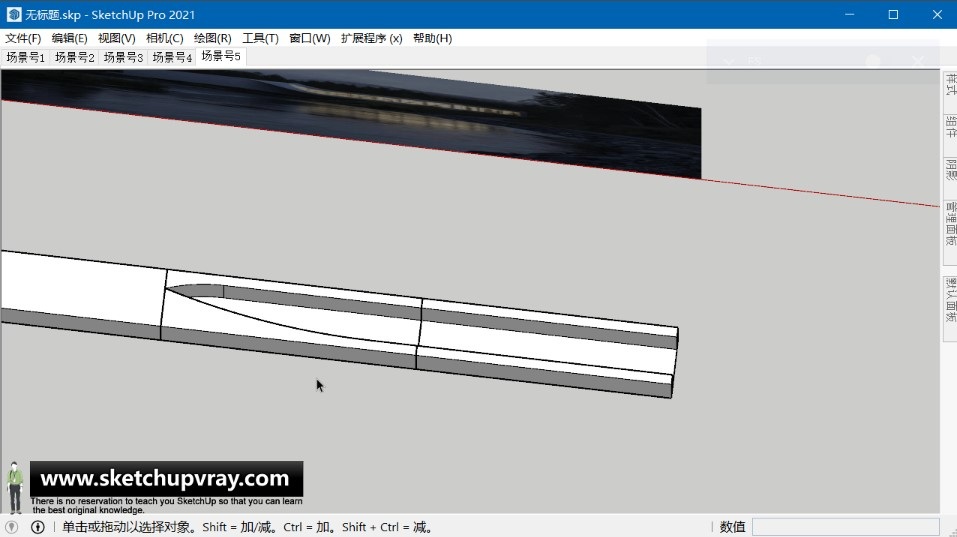

  • 第04步:借助参考线,使用直线工具、矩形工具和推拉工具将其中两个长方体的中心部分去掉。最后再在编辑菜单栏下点击删除参考线,这样模型中的所有参考线同时被删除。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

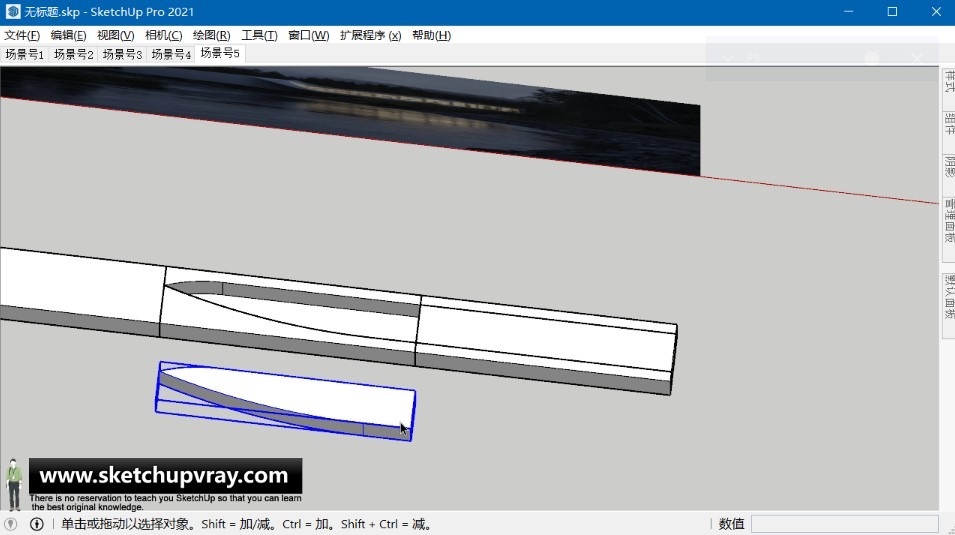

  • 第05步:对于上一步删除的中心部分模型,在外部绘制出来,单独创建为群组对象,把它移动到对应的位置,这个模型就是作为整个建筑的玻璃部分的结构。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

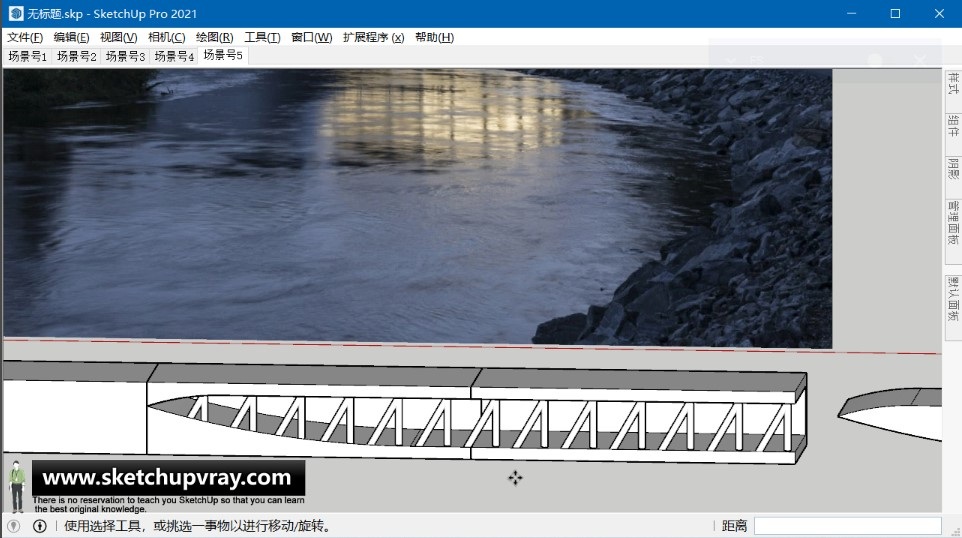

  • 第06步:观察参考图,可以注意到这个建筑中存在部分支撑结构,我们这里就只是使用画出圆形,再推拉成一个圆柱体,并且将其创建为组件对象,其余位置的支撑结构就用移动复制得到。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

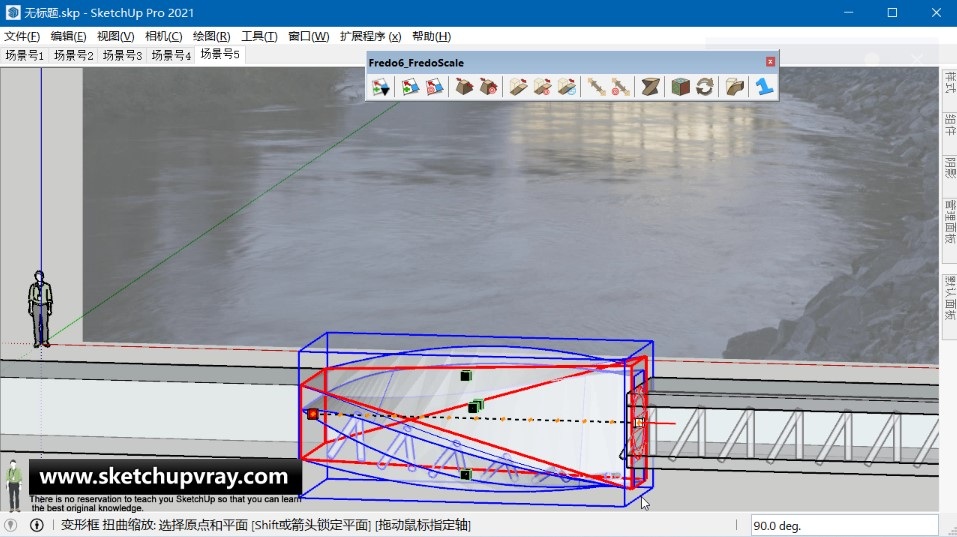

  • 第07步:由于这个模型是分成了三部分,现在我们只需要对中间这部分模型进行最后一步的操作就可以了,首先把中间这部分模型创建成一个大的群组,在缩放变形-FredoScale插件中单击扭曲缩放,输入角度就能得到扭曲后的模型,再把所有模型通过移动的方式正确组合在一起即可。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

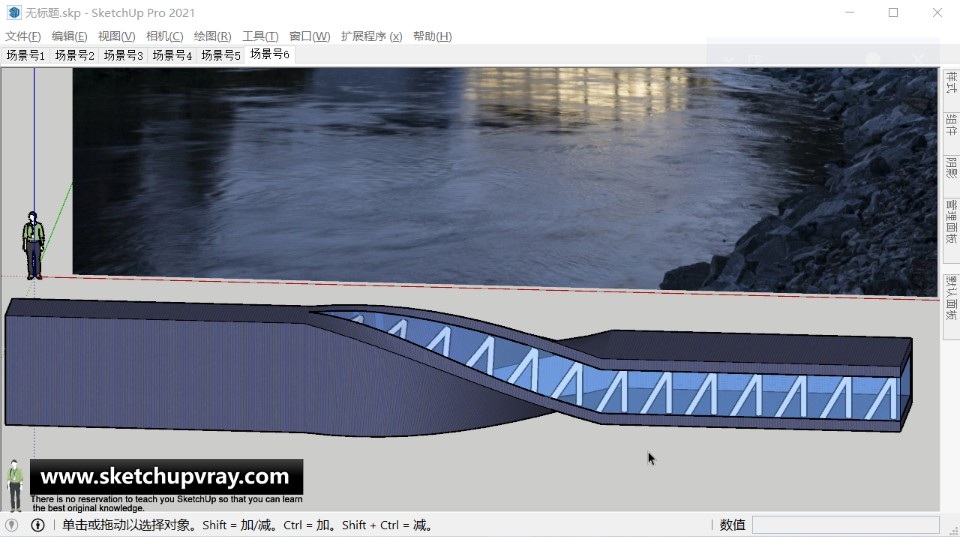

  • 第08步:最后对各个部分的模型进行炸开创建群组操作,再将这个模型柔化边线,接着对其简单地赋予材质。
SketchUp草图大师SU创建当代艺术展览建筑-扭体博物馆

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
