从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

从 AutoCAD 文件构建 SketchUp 模型的步骤序列

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

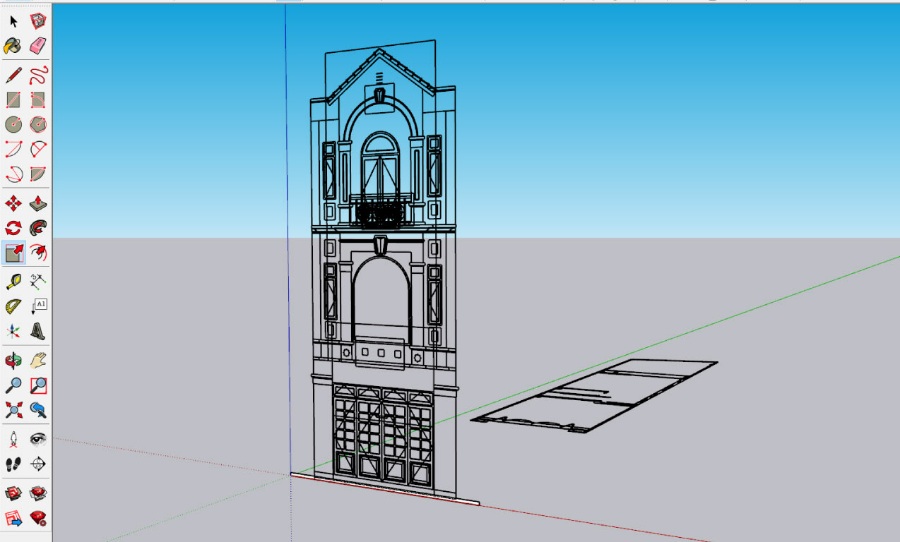

如果有CAD的平面图和立面图,是比较适合SketchUp建模的。如果资料不全,那建模的时候可能会不准确,或者增加难度。

1.为施工搭建基础,在建筑的底部画一个平面,并推出厚度,然后制作成群组或组件。

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

用于施工基础的制造组件 ( G )

2.封面,将CAD的平面,进行封面。不过,也可以只封面需要的部分。比如,将墙壁,柱子进行封面。

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

覆盖墙壁和柱子

3.使用推/拉命令对墙壁,柱子进行推拉高度到一楼的水平,大概2800mm或者3000mm

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

对墙、柱进行建模。注意:如果墙壁位置的颜色不相似(白色,灰色),则面被翻转时为灰色。

翻转灰色边。右键单击白色面孔,然后选择"反转平面"。所有附着在这张白色脸上的灰色面孔都将固定为白色。

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

使用"定向面"特征

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

使用命令"反转平面"后的墙

4.将墙体和柱子创建成组件,当然您可以将柱子和墙分开做组。

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

制作底层的组件墙

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

建造一楼的门和立面,然后制作组件

5.将2楼的平面移动到适合立面的位置,这一步其实和上面是一样的。

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

二楼平面图

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

6.这一步开始,就要对模型的细节进行一些处理了。比如对墙壁和其余楼层的细节进行建模。

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

2楼、3楼立面的模型物品

7. 对屋顶进行建模并分配瓦片

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

8.颜色和材料到墙壁,柱子,门..完成整体建筑

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤

9.然后下载3D仓库库中可用的场景文件,以完成景观

从 AutoCAD 文件创建SketchUp草图大师SU模型的 9 个步骤
