SketchUp草图大师SU创建广东佛山花海竹亭回亭

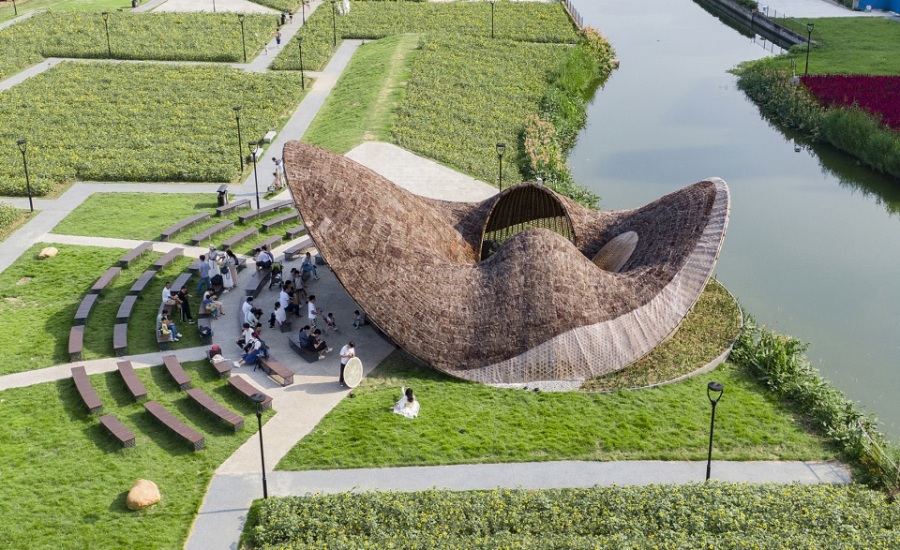

竹构材料上延续整体系列的建构逻辑,采用单向弯曲悬挑单竹组合形成的“贝壳”型单体,结合传统竹编的技艺,屋面的覆面由竹篾编制加以覆盖棕榈皮,部分透光,光影尽显结构和技术的美感......模型首次创建总用时约25分钟。您通过本文可以查看创建杭州奥体中心体育场的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建广东佛山花海竹亭回亭

插件解析:

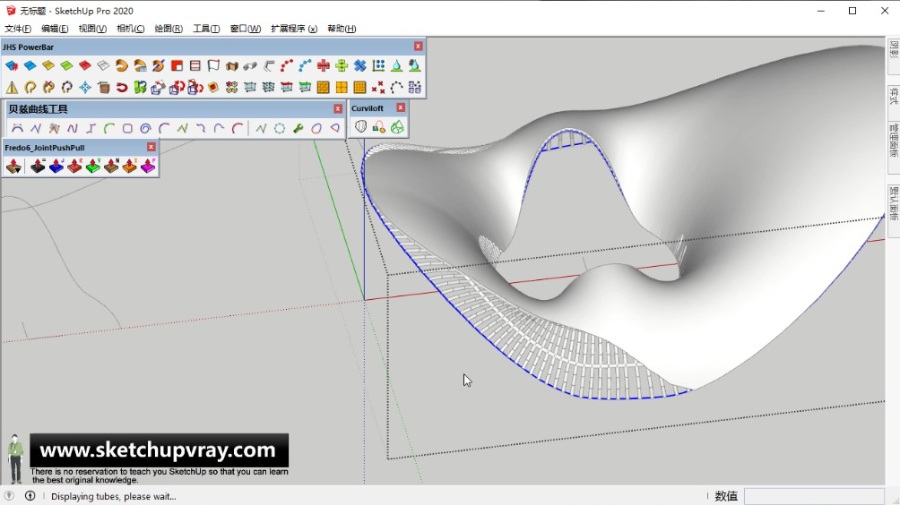

在创建这个建筑模型的过程中用到了四种主要插件,基本大部分都是使用基本工具来完成的。第一个是JHS工具栏插件,主要是用到拉线成面和镜像物体等。第二种插件是超级推拉插件,用来将曲面推拉出厚度。第三种是贝兹曲线插件,用来绘制断面轮廓线。最后一种是Loft放样插件,用来创建曲面......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建广东佛山花海竹亭回亭用到的插件,主要4个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

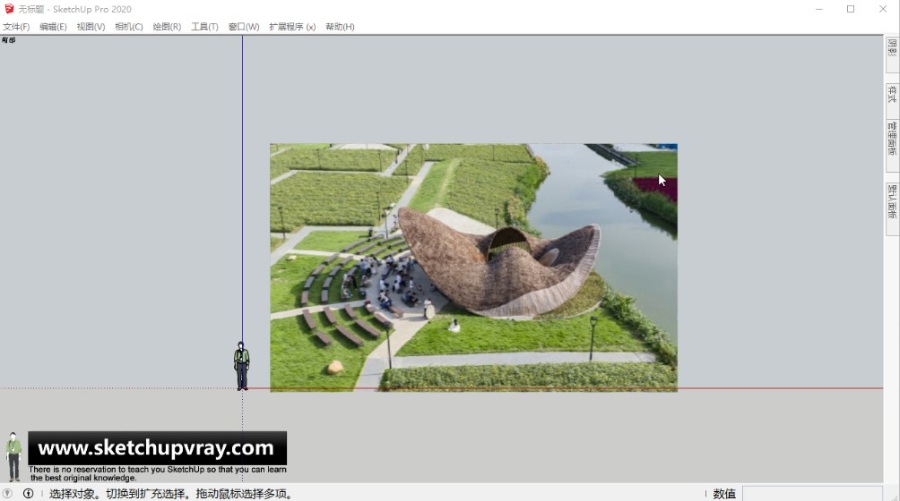

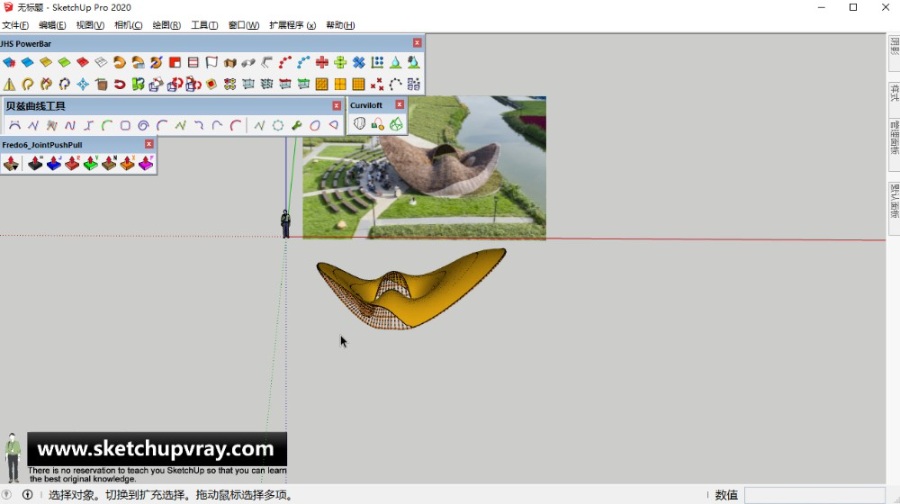

  • 第01步:将图片导入到SketchUp,主要用于参考使用。这个回亭可以分成两半,主要的就是要分布好结构线。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

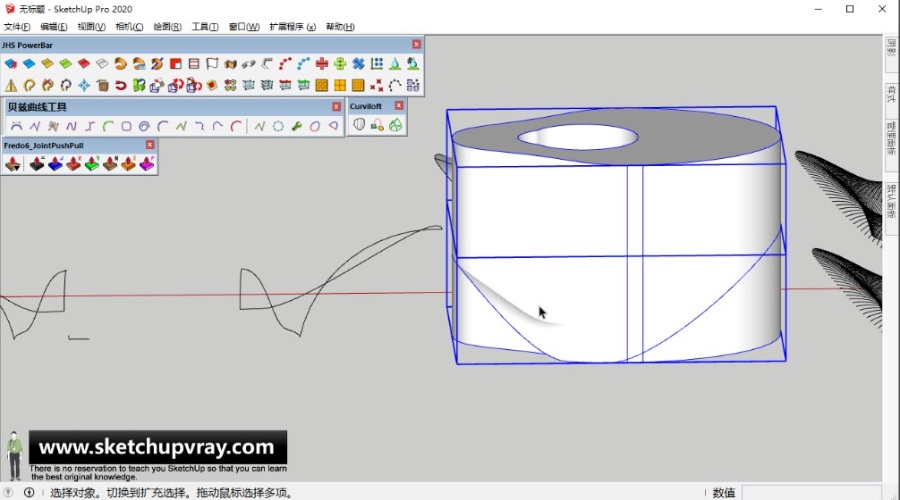

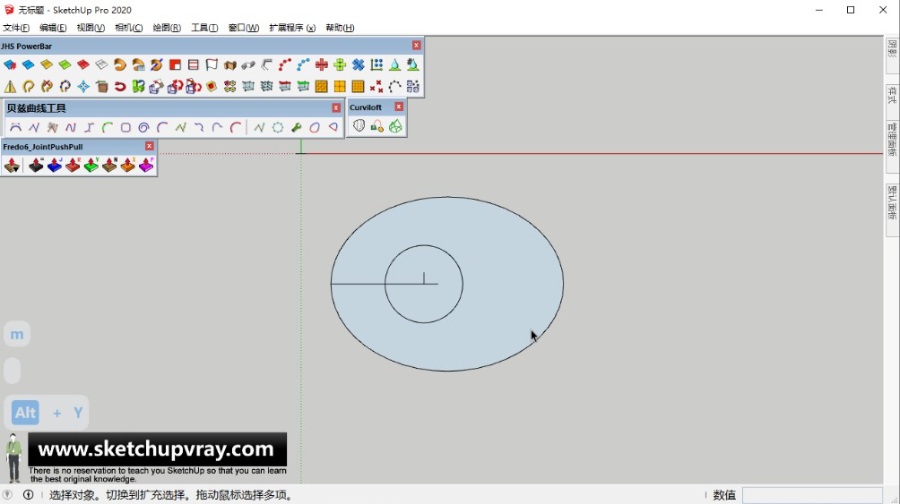

  • 第02步:根据参考图,可以看出目标模型在平面上投影的模型是有点错开的,所以从这一步开始。在平面上绘制一个圆形,将其在单一方向上缩小一定比例,并将其创建为群组,在适当位置画出一个圆形,并用直线确定出圆心的位置,用作参考。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

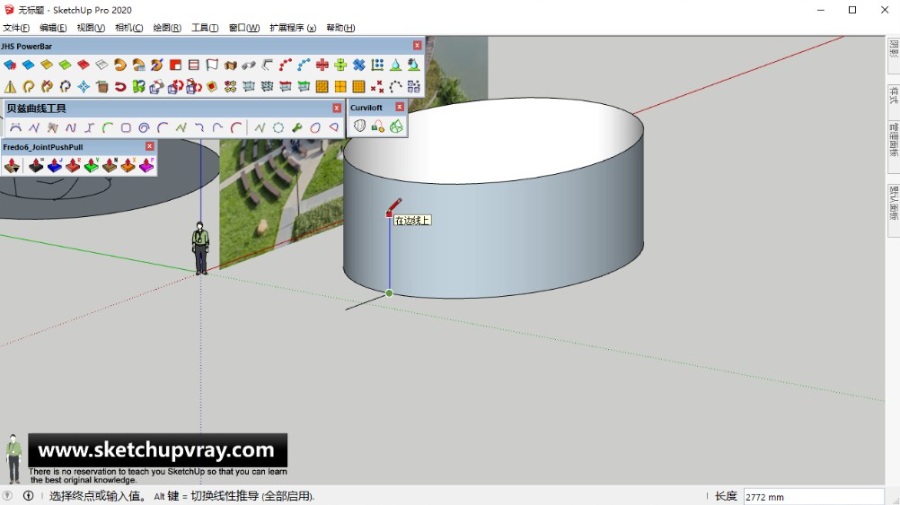

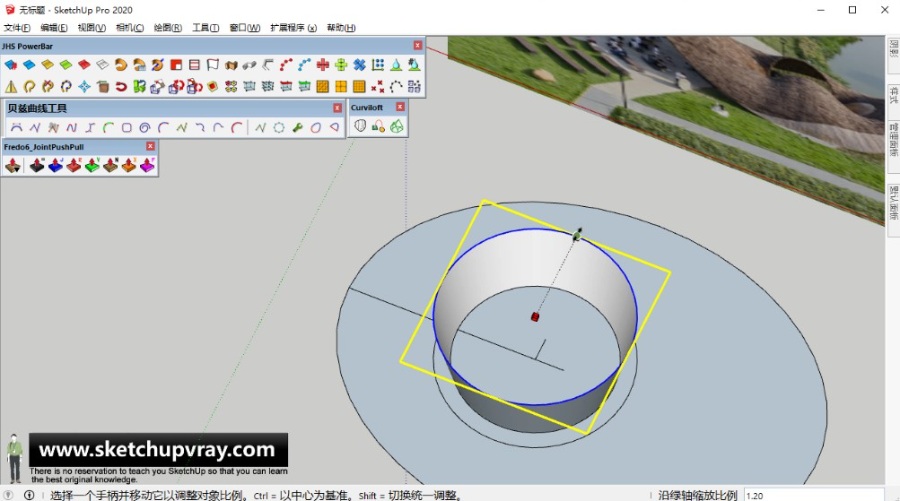

  • 第03步:在群组外,借助刚刚绘制的参考图形,在同样绘制画出一个圆形,JHS工具栏-JHS POWERBAR(CadFather)中利用拉线成面将圆形边线拉出高度,然后选中上边线,利用缩放工具将其适当均匀放大,这里就创建出了一个梯形曲面。在水平面上再画一个稍微大一点的圆形,然后在两个边缘处用竖直线确定绘制曲线的高度。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
SketchUp草图大师SU创建广东佛山花海竹亭回亭

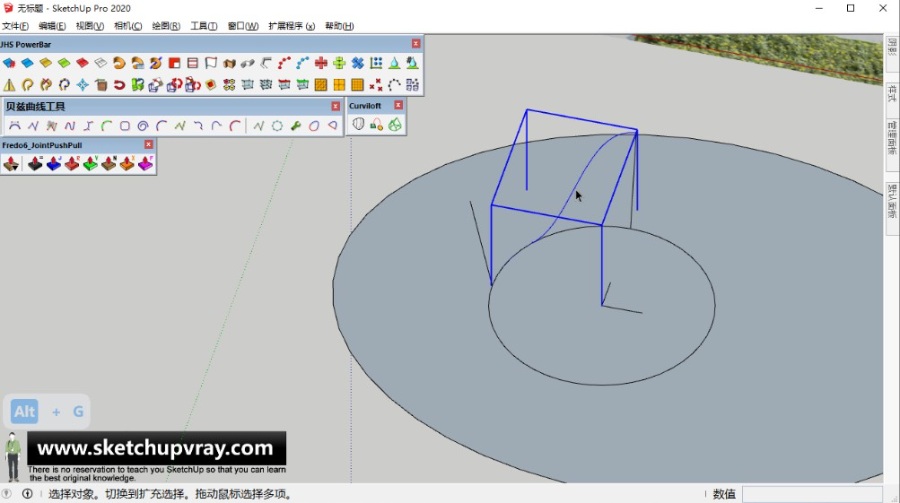

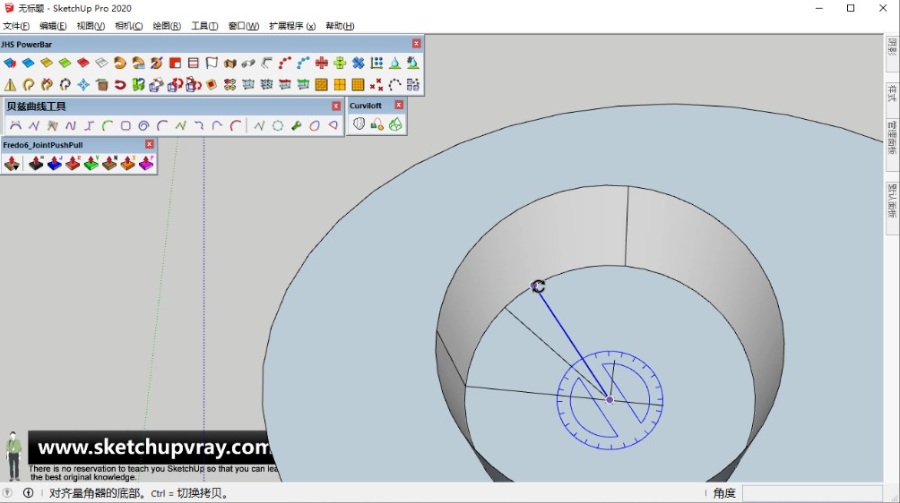

  • 第04步:利用那两条竖直线的上顶点和圆心绘制矩形,这个时候矩形和梯形曲面相交处,可以借助直线工具把这个相交线描绘出来,也可以利用模型交错创建。然后在平面上画出一条半径线,利用旋转工具的旋转复制功能将其复制几份,把底边圆形分成均匀的几份。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第05步:在空间中,借助贝兹曲线插件-Bezier Spline 插件,绘制出一条曲线,并将其创建为群组,而且把这条曲线拉出一个曲面,可以看到这时曲面与梯形曲面也相交出现了一条相交线,利用模型交错得到这条线。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第06步:选中模型交错得到的曲线和一部分处于平面上的圆弧线,共同创建为一个群组,双击进入群组,对该对象进行编辑,全部选中,右键点击转变为固定段数多段线。这个时候内圈的模型边线已经做好1/4了。最后把已经创建好的模型移动复制一份出去备用。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第07步:同样的在外圈,先将椭圆面炸开,把椭圆线竖直向上拉出一个面来,在与红轴平行的中轴线两端画出两条不等高的竖直线。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

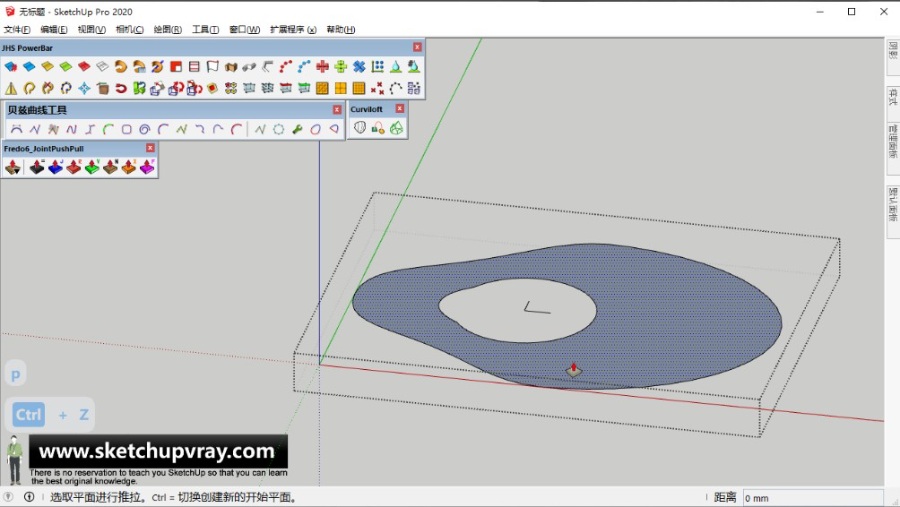

  • 第08步:借助这两条竖直线和椭圆边线绘制曲线,并与前面一致,拉出一个曲面,与椭圆面相交,利用模型交错得到相交曲线,炸开模型后删除多余线。重要的是在平面上圆心处画一个十字线,把椭圆线分成四部分。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

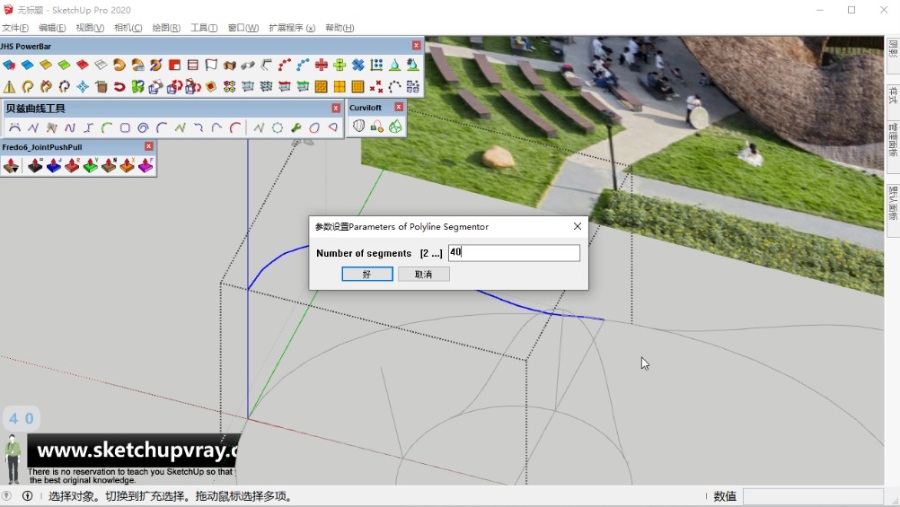

  • 第09步:分别对每条曲线进行转化,转化为固定段数多段线。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第10步:接下来在立面上绘制一个矩形,并把它创建为群组,用作参考面,移动到圆心处,此时参考面与绘制的曲线就有相应的交点,利用这些交点画两条弧线。同样在将参考面以圆心为旋转中心旋转90度后,再画出两条圆弧线。目前所有结构边线就算创建好了。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第11步:前面的准备工作做好了,接下来就是生成模型结构线的时候了。先将生成的结构边线复制几份出来,由于目标模型是对称结构,只需要再复制一半的结构边线出来即可。如下图,把一半的结构边线复制两份,一份生成曲面,一份用来提取结构线,当然这里不可或缺的就是Loft放样-Curviloft 插件,用到了第三大类轮廓放样。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

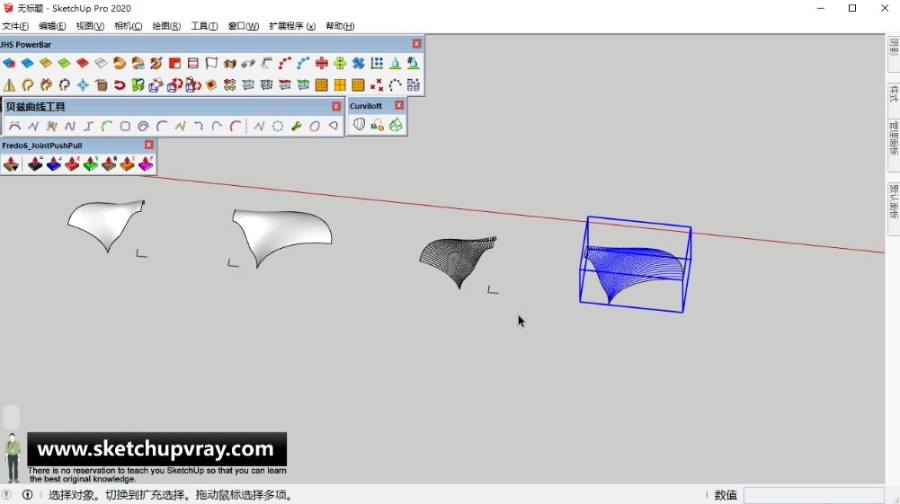

  • 第12步:把生成的结构线和曲面分别组合在一起,并复制出一份备用。把其中一份曲面炸开模型统一创建成组,柔化边线。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

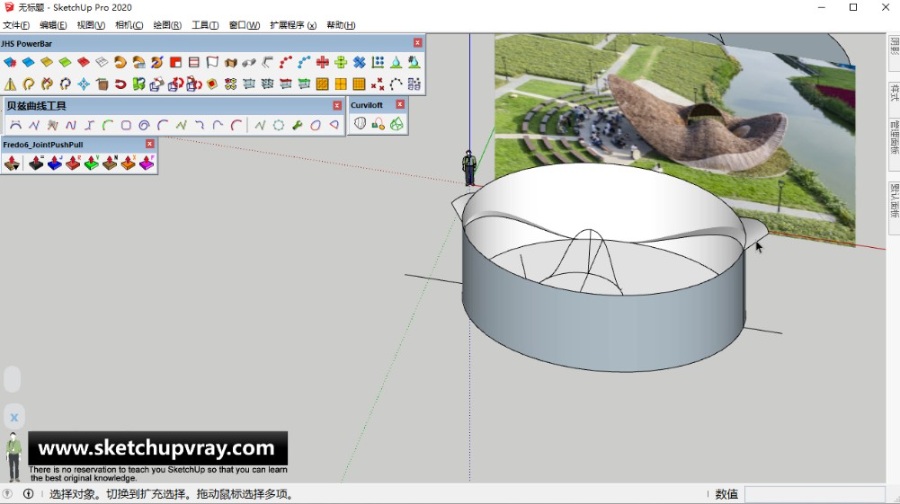

  • 第13步:这里还要用到椭圆参考面,依据参考图,在竖直方向上目标模型的部分投影如下,其边线是用贝兹曲线插件-Bezier Spline插件绘制的,具体方式可以观看下方视频。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第14步:然后将绘制好的图形推拉出一定高度,与曲面群组对象完全相交,利用模型交错得到新的曲面。记住炸开模型删除废线后要把剩下的部分创建成组。
SketchUp草图大师SU创建广东佛山花海竹亭回亭

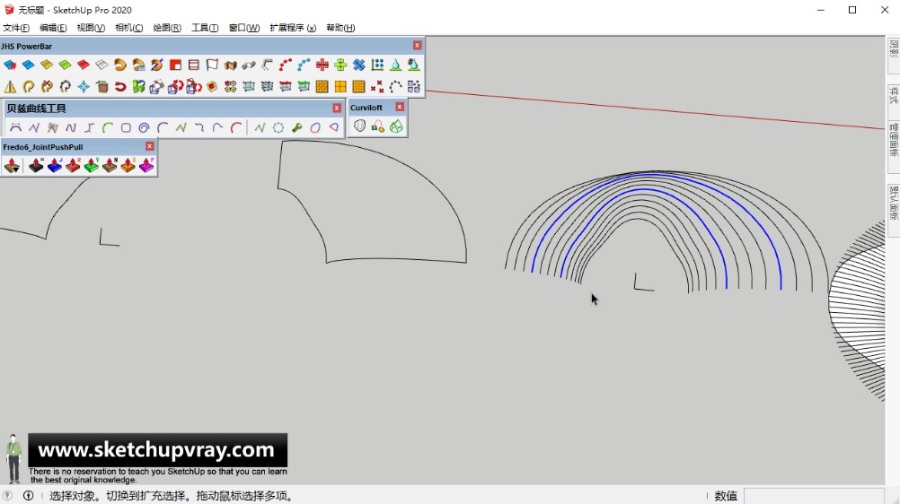

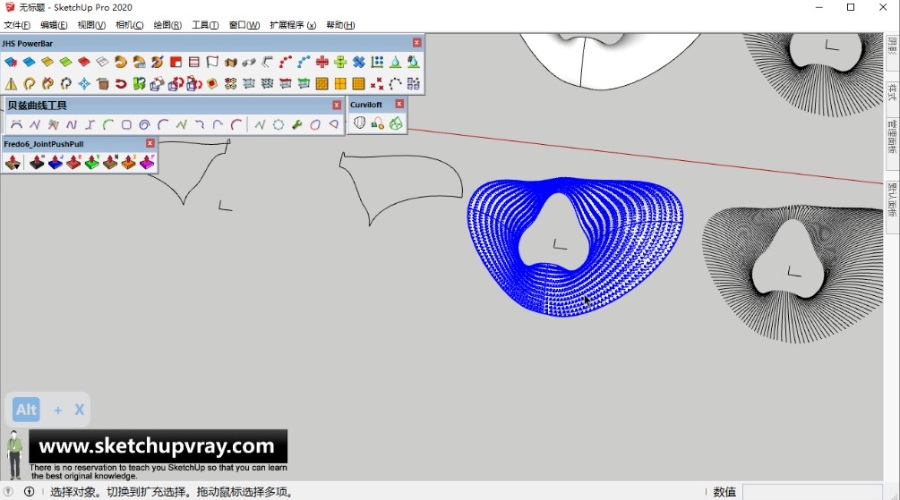

  • 第15步:接下来再利用Loft放样-Curviloft 插件提取出两条环形结构线和两条环形边线线。借助圆心参考点将其移动到相应位置。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
SketchUp草图大师SU创建广东佛山花海竹亭回亭
  • 第17步:最后,所有对象共同创建为一个群组,避免修改模型时出现错误,把多余的群组对象隐藏。最后再对模型简单地赋予一下材质。
SketchUp草图大师SU创建广东佛山花海竹亭回亭
