SketchUp草图大师SU创建杭州奥体中心体育场

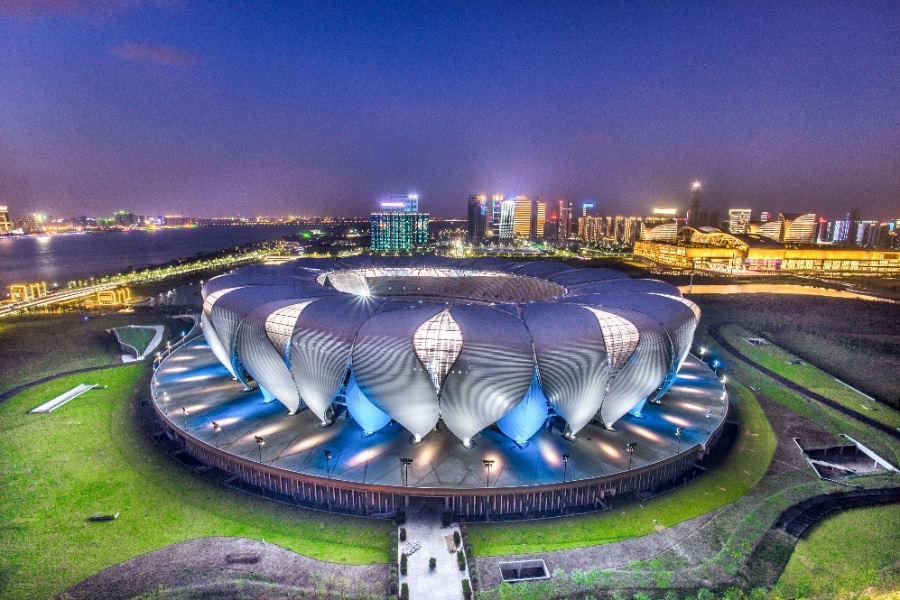

杭州奥体中心体育场外形似莲花,造型动感飘逸,其造型取意于杭州丝绸纹理与纺织体系,建筑体态源于钱塘江水的动态,拥有简洁的花瓣单元,犹如一朵美丽的莲花绽放于钱塘江畔......模型首次创建总用时约15分钟。您通过本文可以查看创建杭州奥体中心体育场的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://www.baidu.com
SketchUp草图大师SU创建

插件解析:

在创建这个建筑模型的过程中用到了四种主要插件,基本大部分都是使用基本工具来完成的。第一个是JHS工具栏插件,主要是用到拉线成面和镜像物体、焊接线条等。第二种插件是超级推拉插件,用来将曲面推拉出厚度。第三种是贝兹曲线插件,用来绘制断面轮廓线。最后一种是Loft放样插件,用来创建曲面......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建杭州奥体中心体育场用到的插件,主要4个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

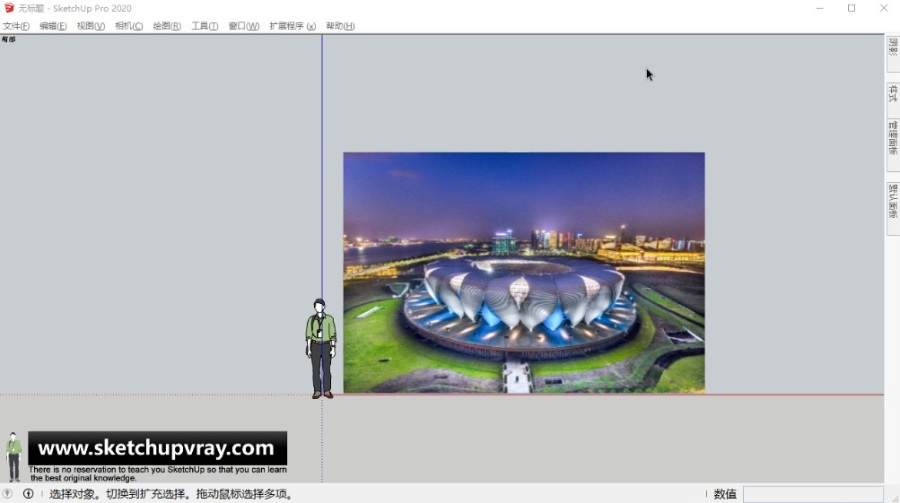

  • 第01步:将图片导入到SketchUp,主要用于参考使用。这个模型从顶面去看本来是有点椭圆形的,不过我们在创建的时候先用圆形代替,最后再来调整。
SketchUp草图大师SU创建

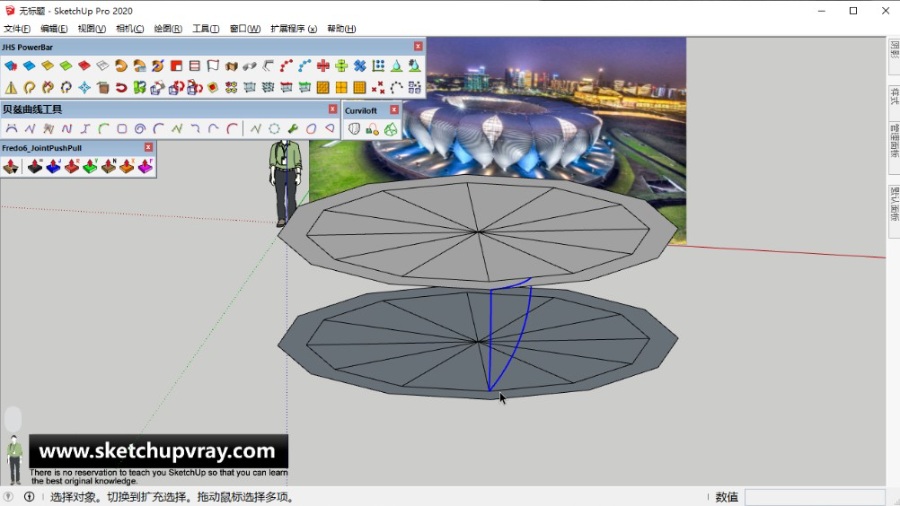

  • 第02步:在水平面上绘制出一个圆形,修改边缘段数为12段,再把边线偏移一点出去,因为参考图上有双层结构,为避免模型交叉,所以要这样分开,然后在内圆将12 条半径线画出来作参考,最后把这个圆形创建为群组对象,并且将这个圆形在平面上旋转15度,保证有一段边线与坐标轴线平行。
SketchUp草图大师SU创建
  • 第03步:将刚刚创建好的圆形竖直向上移动复制一份,控制好距离,在空间上画出这样一个封闭曲线,三条边线都是圆弧线。
SketchUp草图大师SU创建
  • 第04步:选中三条圆弧线,利用Loft放样-Curviloft 插件中的轮廓放样,生成一个曲面,接着将这个曲面对象炸开模型后创建为组件对象,对其镜像复制后,再对那两个进行旋转复制。旋转中心为前面创建的圆心
SketchUp草图大师SU创建

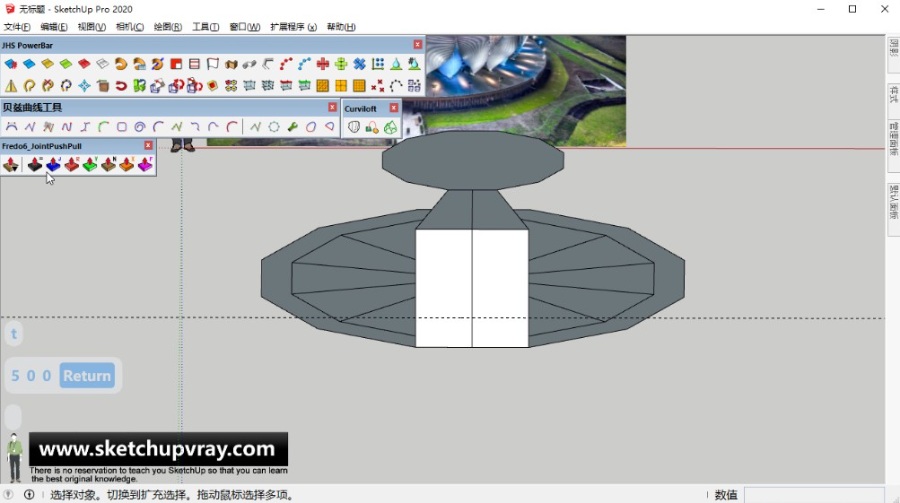

  • 第05步:将上一步创建好的所有组件对象先暂时隐藏起来,然后在模型中立面上绘制出一个矩形面,水平面上画出一个梯形,中心再画一个圆形出来作为参考面。具体各自位置如下图所示。
SketchUp草图大师SU创建
SketchUp草图大师SU创建

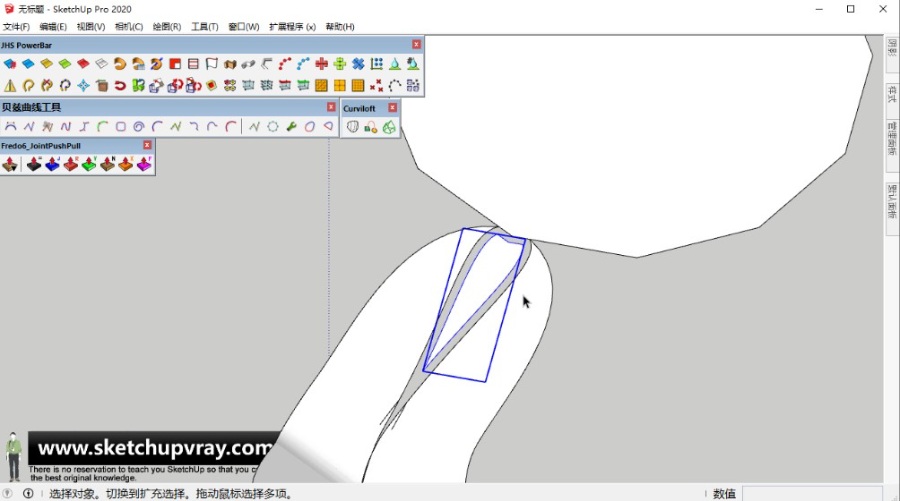

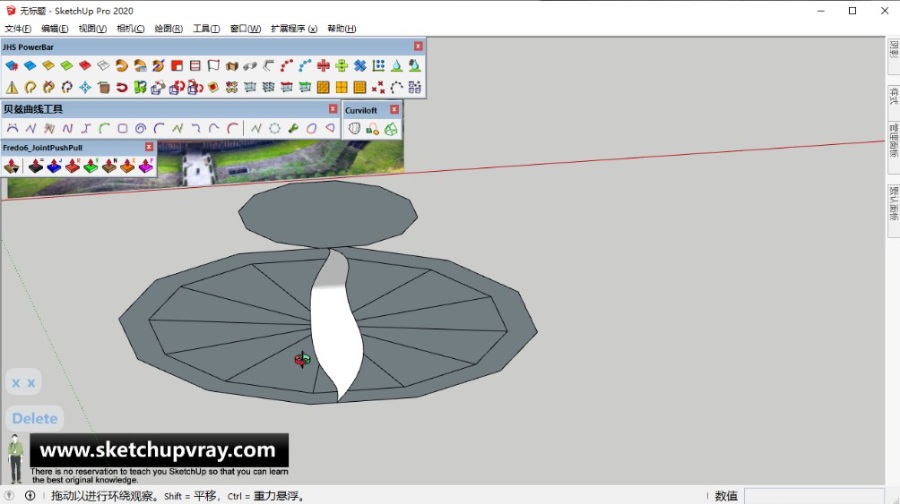

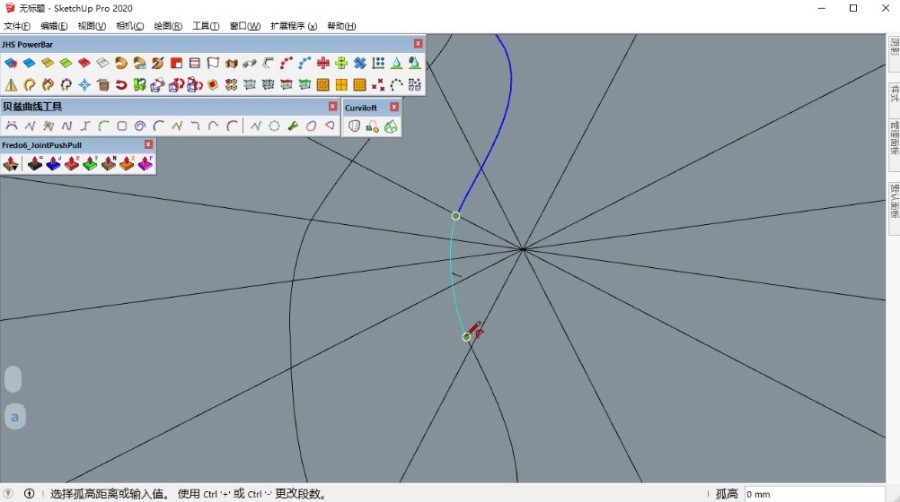

  • 第07步:在竖直面和水平面上的花瓣图形相接的地方,删除一部分线,两头用圆弧线相接。
SketchUp草图大师SU创建

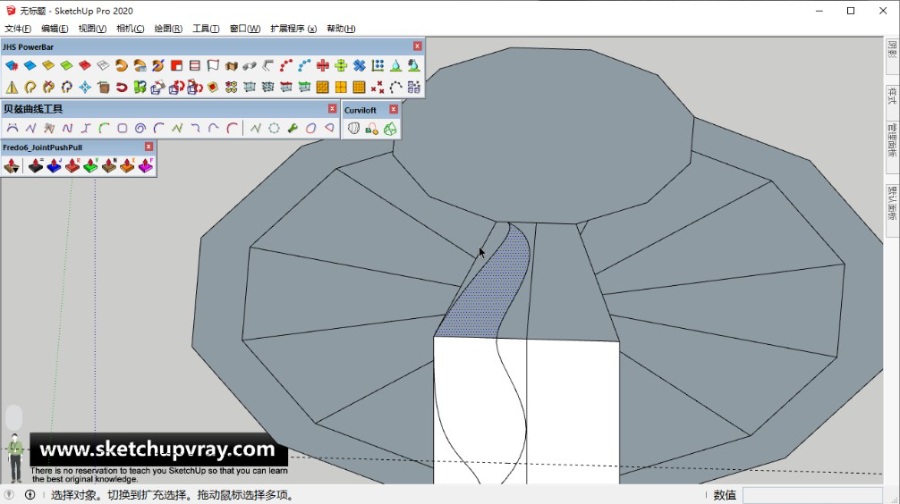

  • 第08步:这一步用SketchUp的直线工具和Loft放样-Curviloft 插件对这个花瓣部分模型进行封面,最后统一炸开模型,并对部分线进行柔化。把这个花瓣结构创建为组件。
SketchUp草图大师SU创建

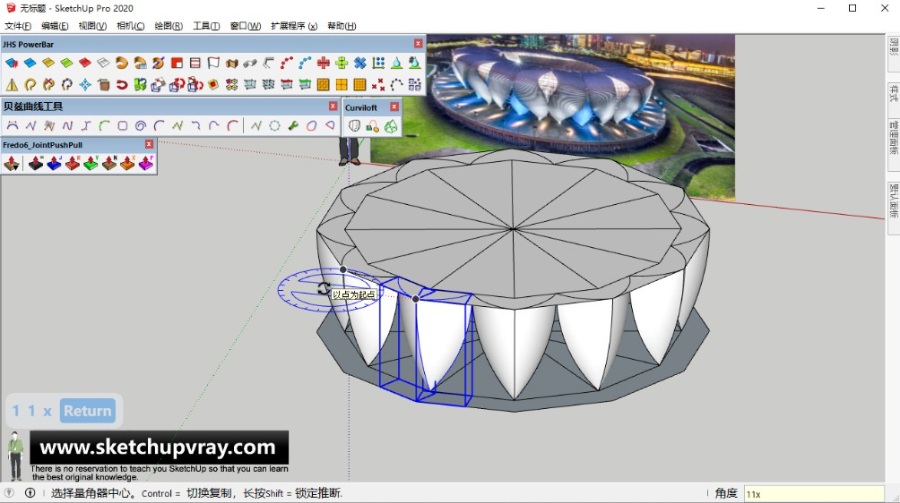

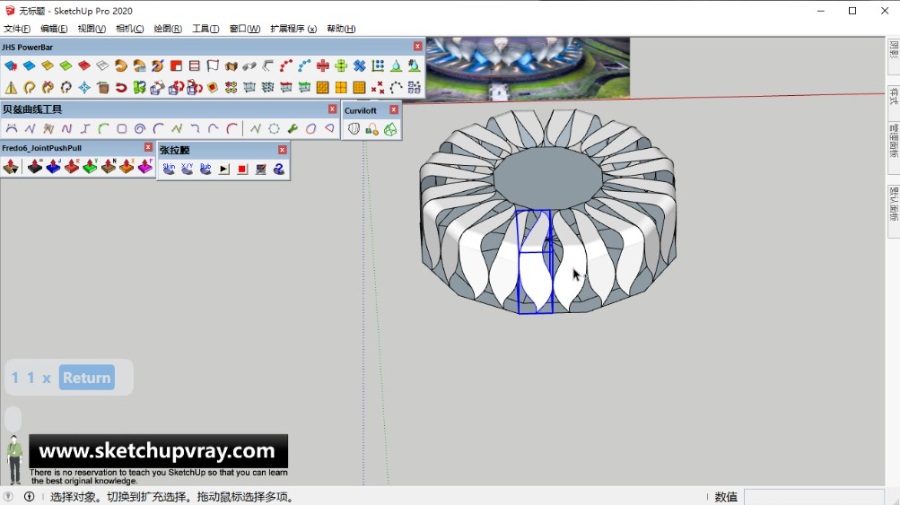

  • 第09步:因为刚刚只画了半边,所以另一半只需要镜像复制即可,同样12 条边上的花瓣利用旋转复制就可以得到。镜像可以利用JHS工具栏-JHS POWERBAR(CadFather)r的镜像物体命令。
SketchUp草图大师SU创建

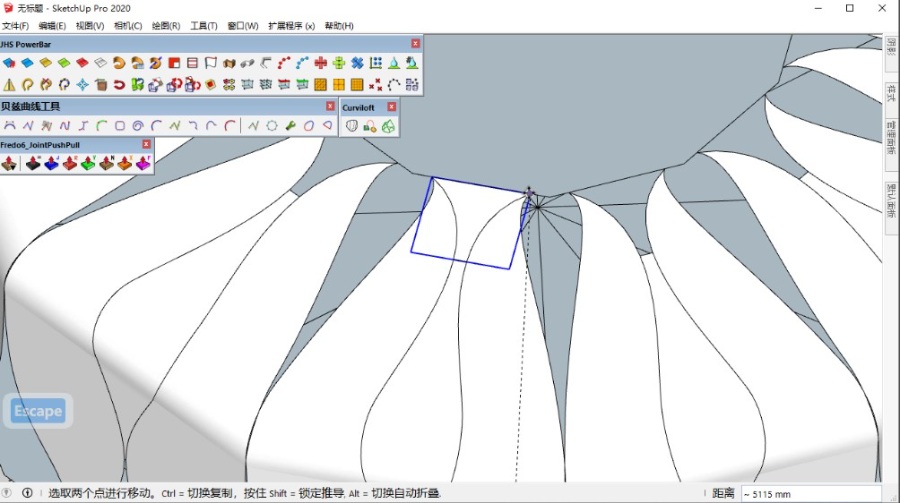

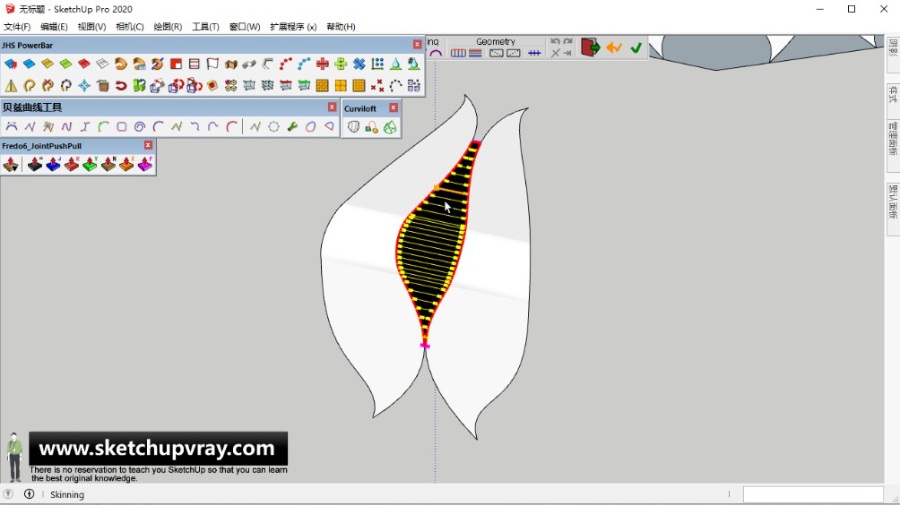

  • 第10步:将创建好的花瓣移动复制出来一份,将其炸开,在两头用直线连接,可以看到就是在创建曲面的两头比较窄的地方。接着就借助Loft放样-Curviloft 插件进行创建曲面。在创建好这个曲面后,将其移动出去炸开模型再创建成组件对象,同样的,其他11处利用旋转复制得出。
SketchUp草图大师SU创建
  • 第11步:然后在靠近中间部分没有封面的地方出使用相同办法进行操作。单独封面,创建成组件,旋转复制即可。
SketchUp草图大师SU创建
  • 第12步:在另外两个花瓣的间隔中,虽然图形不一样,但是思路是一致的,只不过这里将完全封面的图形利用偏移缩小了一点。剩余的线面就都可以删除了。当然创建好组件对象后要移动回模型中,对其旋转复制至其他位置。
SketchUp草图大师SU创建
  • 第13步:最后就是将前面隐藏的模型显示出来,然后进入各组件对象中将其推拉出厚度,这里就要用到超级推拉-JointPushPull Interactive(Fredo)的联合推拉,毕竟有曲面存在,普通推拉工具显然不行。最后再简单地赋予一下材质。
SketchUp草图大师SU创建

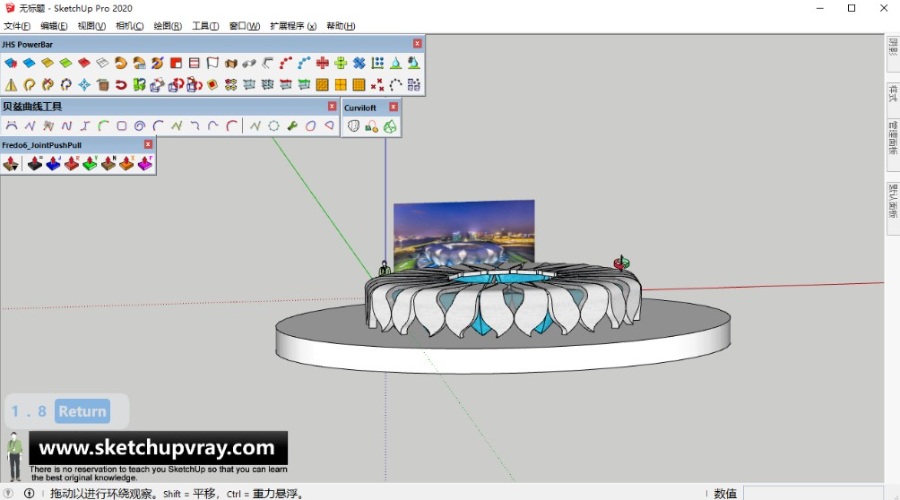

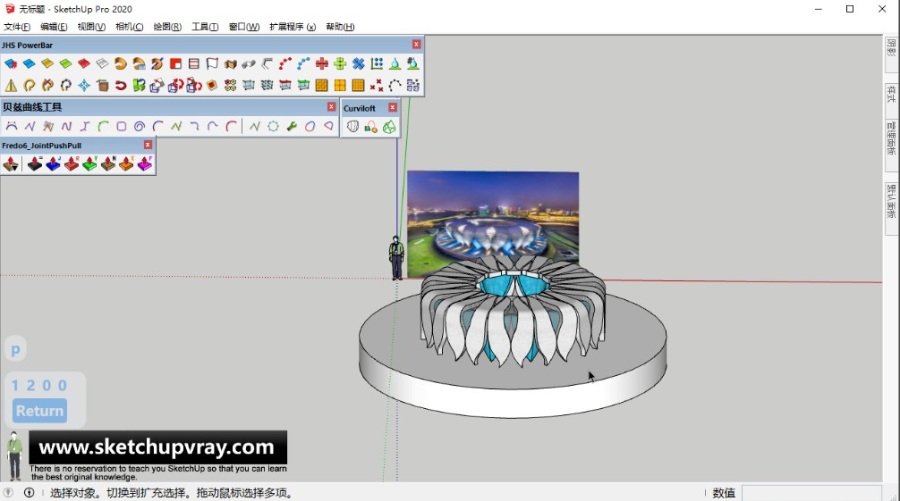

  • 第14步:前面提到目标模型其实是有点椭圆形的,所以将所有对象共同创建为一个群组后,复制出一份备用,将其中一份利用缩放工具适当地在一个方向上放大,基本上一个大致的体育场馆模型就创建好了。
SketchUp草图大师SU创建

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
