球形化模型各类非常多,特别像景观雕塑小品......模型首次创建总用时约20分钟。您通过本文可以查看创建景观户外地球仪金属雕塑小品的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.sohu.com/
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

插件解析:

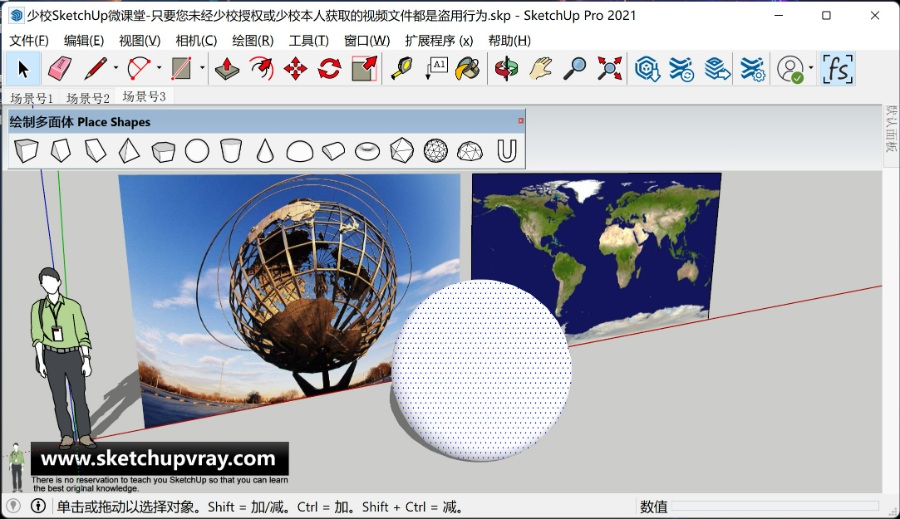

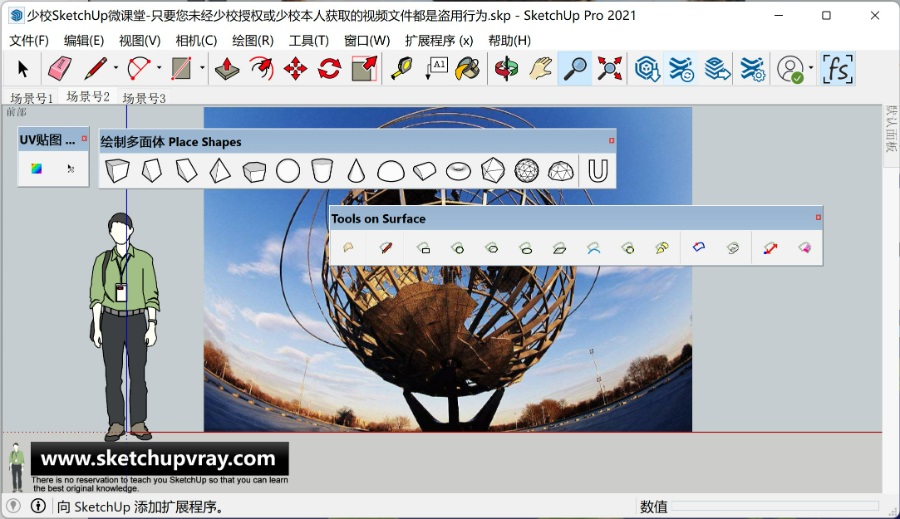

这个模型如果不用插件就不是很好画了,但如果用插件就可以思考出几种方法。比如利用球形化插件,或者在球体上绘图等思路应该都是可以的。这里用了在球体上绘图的方法,您可以参考一下。做这个模型大概用了3个插件,第一个是绘制多面体插件,这个插件主要是快速生成球体用。第二个是SketchUV贴图插件,这个插件主要是用于处理好贴图。第三个是曲面绘图插件,这个插件主要是在球体上画出世界地图……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建景观户外地球仪金属雕塑小品模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

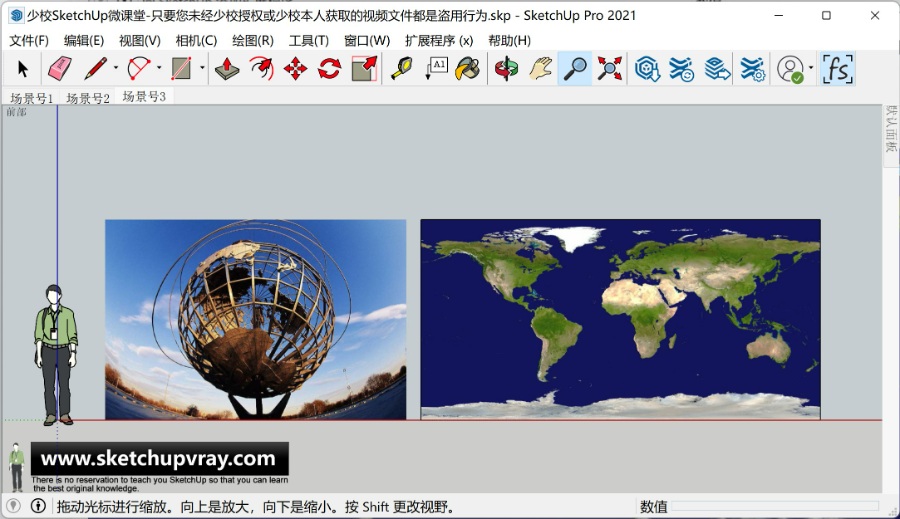

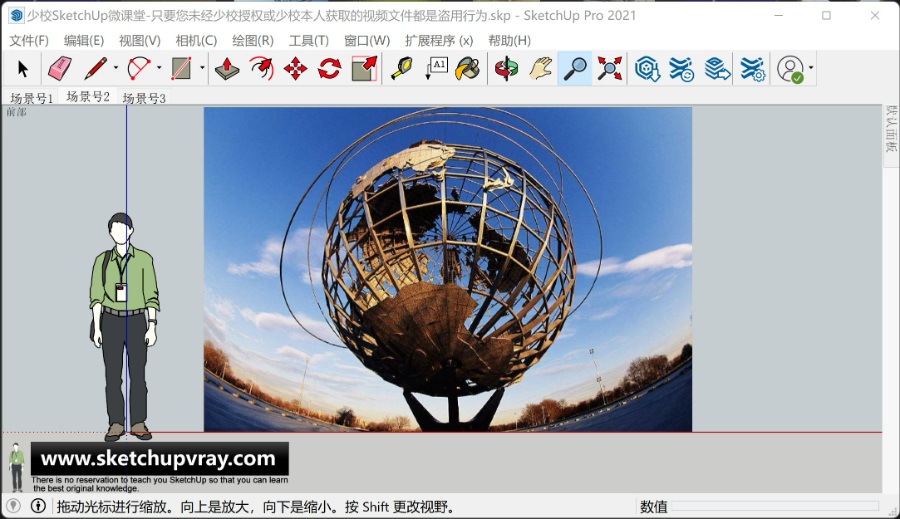

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
  • 第03步:准备好用来的贴图,一张世界地图。这个地图尽量标准一些,如果您找不到更好的,可以直接从本文复制或下载。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

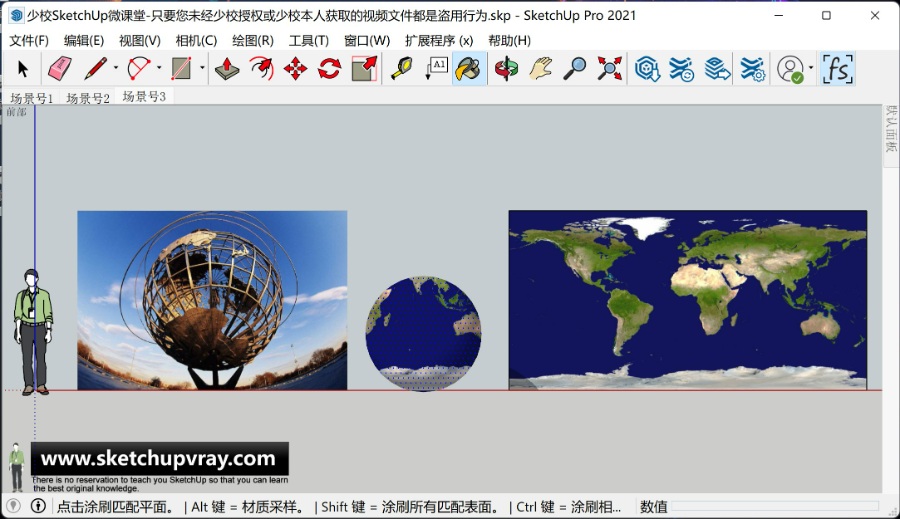

  • 第05步:将视图调整好,调整“平行投影+前视图”,然后将世界地图的贴图赋予到球体上。赋予上去后,可以看到并未处理好。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

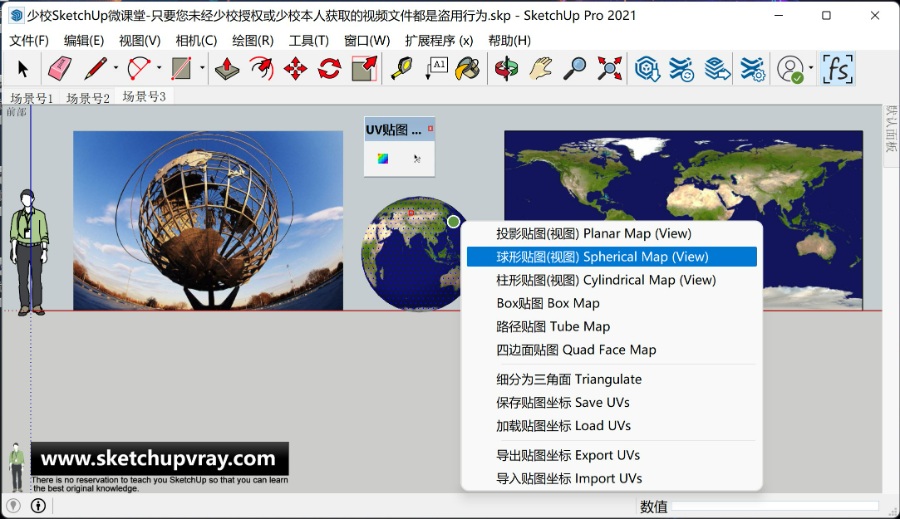

  • 第06步:这一步主要是将世界地图的贴图处理好(视图依然不变,是平行投影+前视图)。方法是:选择赋予贴图的球体的面,然后单击SketchUV(UV贴图工具)插件的第一个图标,然后将鼠标光标放在选择的面上右键单击,这时就会弹出一个上下文菜单,在这个上下文菜单中单击球形贴图,那贴图就处理好了。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

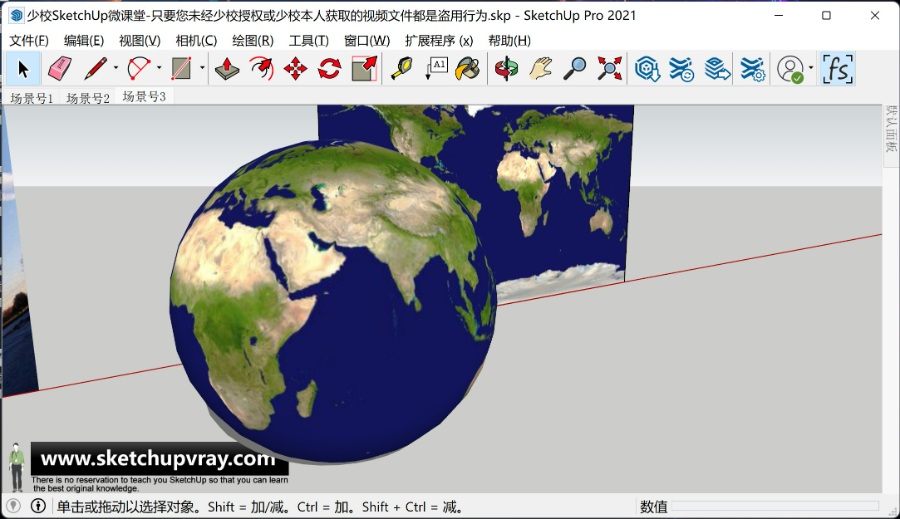

可以看到贴图处理好,这就是个地形仪了。

SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

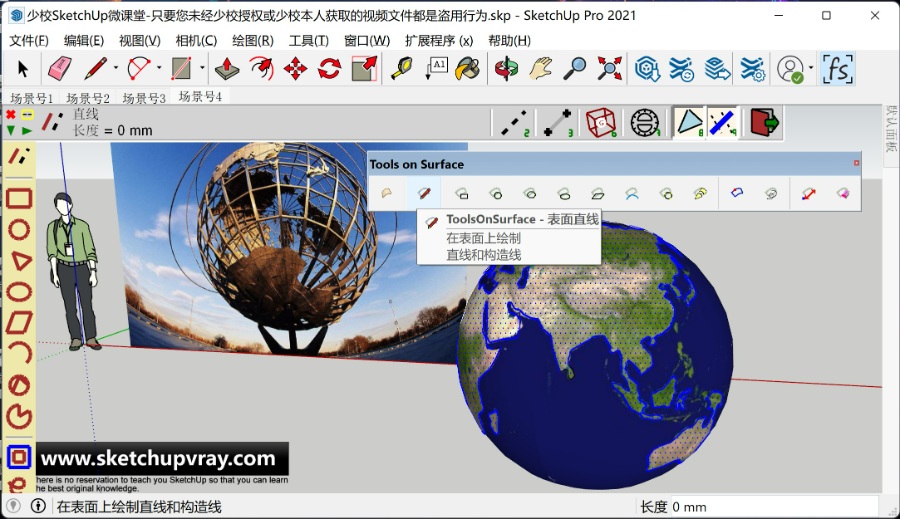

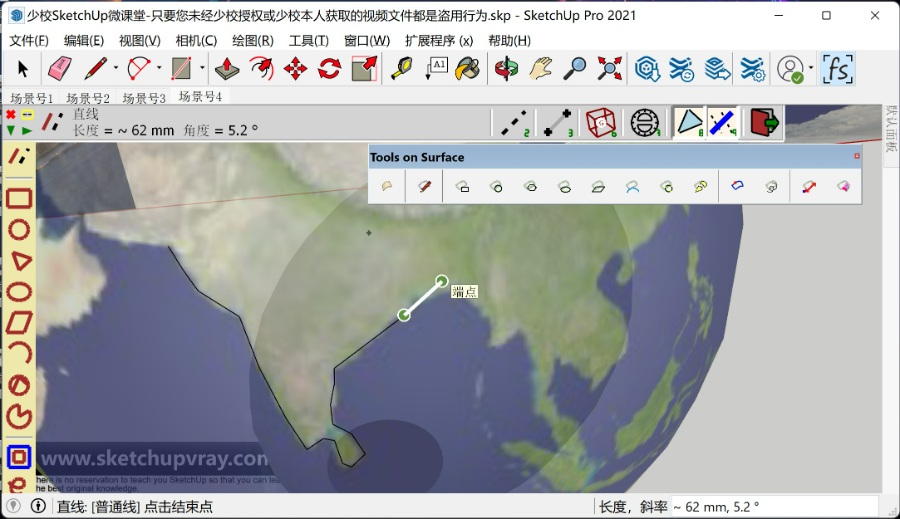

  • 第07步:这一步主要是要将地球仪描边出来,因为是球体,是一个曲面,所以描边要借住插件。利用的是曲面绘图-Tools On Surface(Fredo)插件,曲面绘图的第二个图标就可以进行直线描边,当然您也可以选择曲面绘图插件的手绘线描边。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

大概花了近17分钟,都在描边处理细节。这个模型做了20分钟,也就是这里花时间。

SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

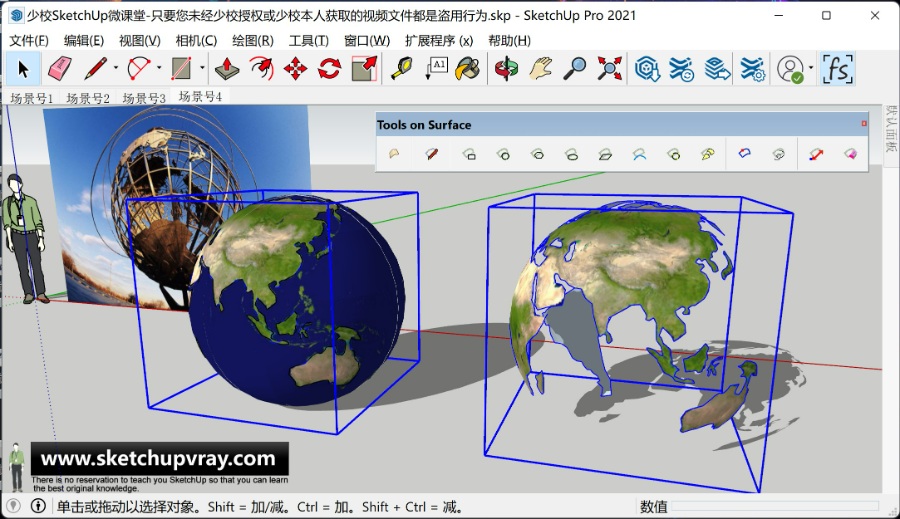

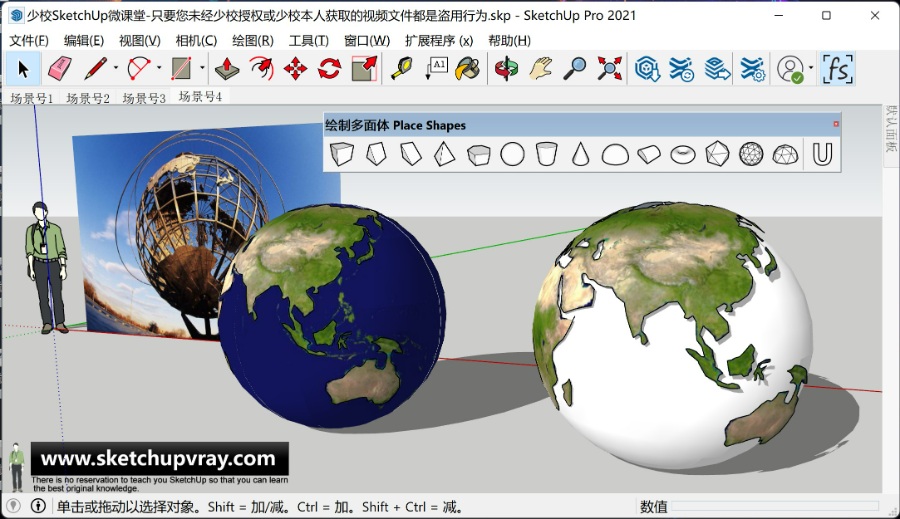

  • 第08步:选择描好边的地图,创建成组,并将其复制出来一份。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

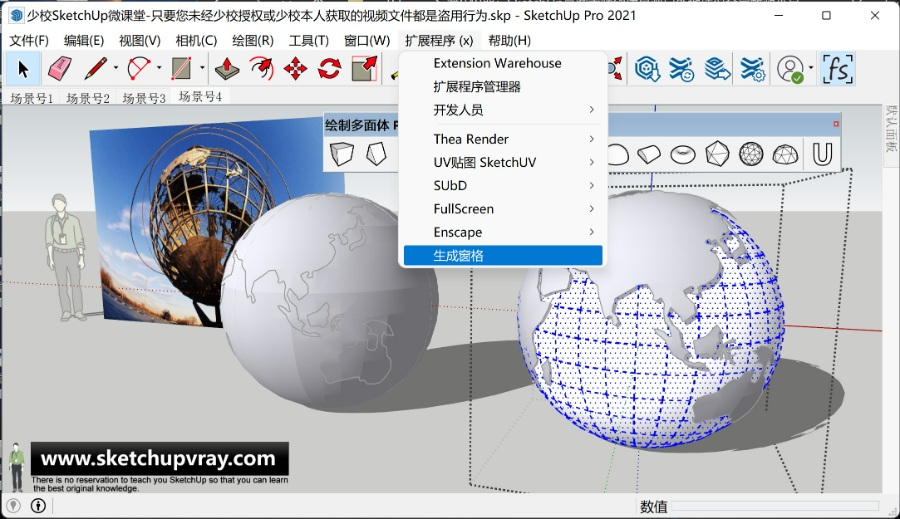

  • 第10步:利用的生成窗格插件来快速生成网架结构,只要选择面,单击扩展程序菜单下的生成窗格选项,就会弹出设置参数,设置好参数后,可以快速生成。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品

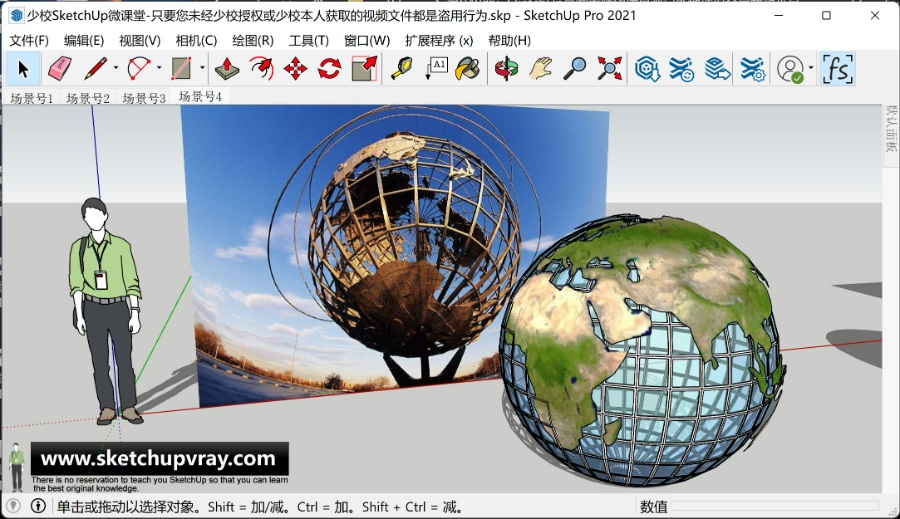

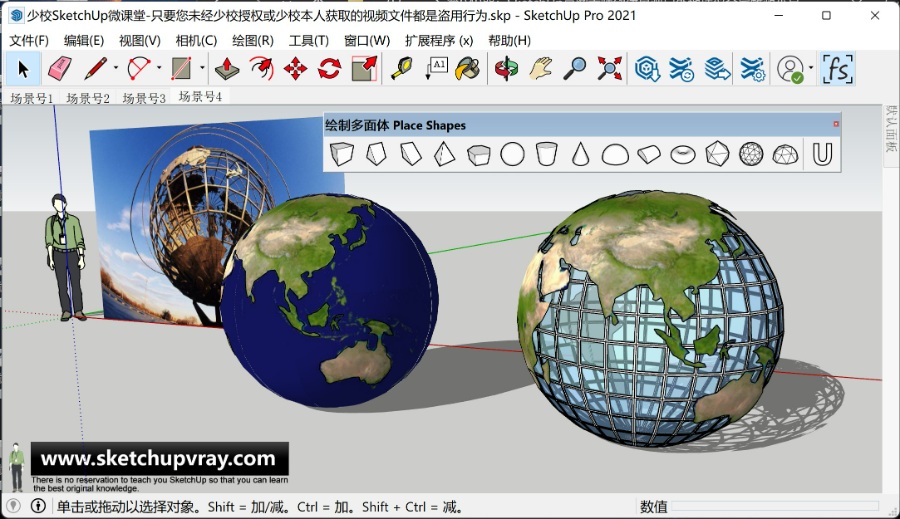

  • 第11步:生成的窗格效果。如果要用于表现方案的话,建议再做细一些。这里只是演示这个模型的思路,所以很多细节是没有处理的。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
  • 第12步:可以考虑对地图推拉出一个厚度,即可完成操作。
SketchUp草图大师SU创建景观户外地球仪金属雕塑小品
