SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

公司的前台反映着一家公司的外貌,它也是公司的一个门面,带给人的印象不是普普通通的,它象征了整个公司的发展与前程......模型首次创建总用时约6分钟。您通过本文可以查看创建公司前台工装木质艺术背景墙模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.baidu.com/

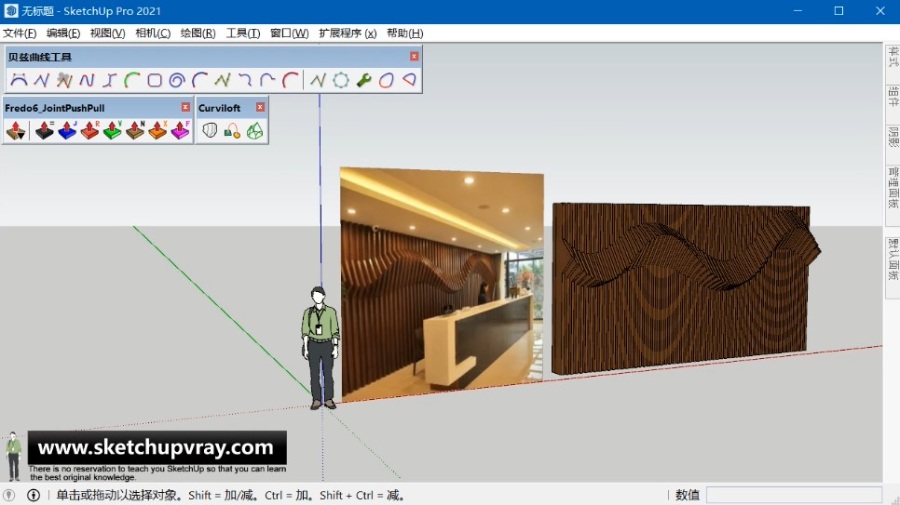

SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

插件解析:

这个模型在创建过程中用到了3种主要插件。第一个是曲面放样插件,主要是用到第三个大类轮廓放样,依靠封闭轮廓线来生成曲面。第二个是贝兹曲线插件,主要是用来绘制不规则走向的曲线。第三种插件是超级推拉插件,用来将多个曲平面拉出厚度......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建公司前台工装木质艺术背景墙模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

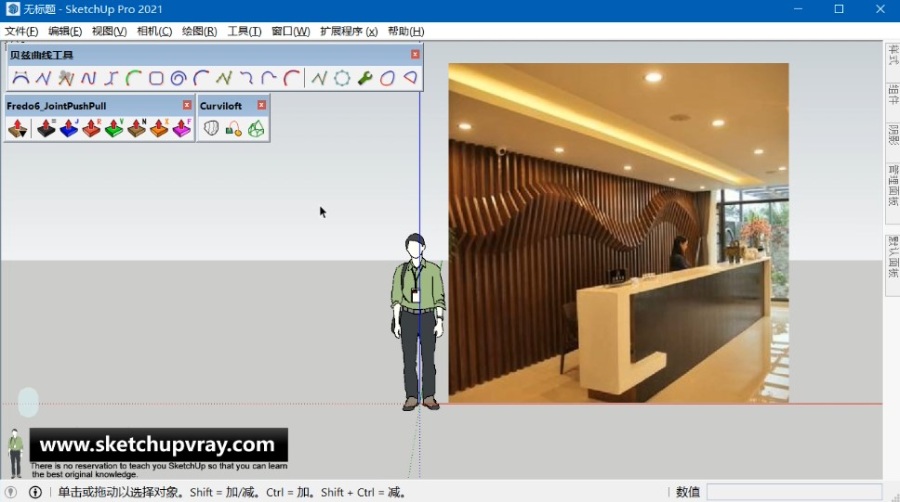

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

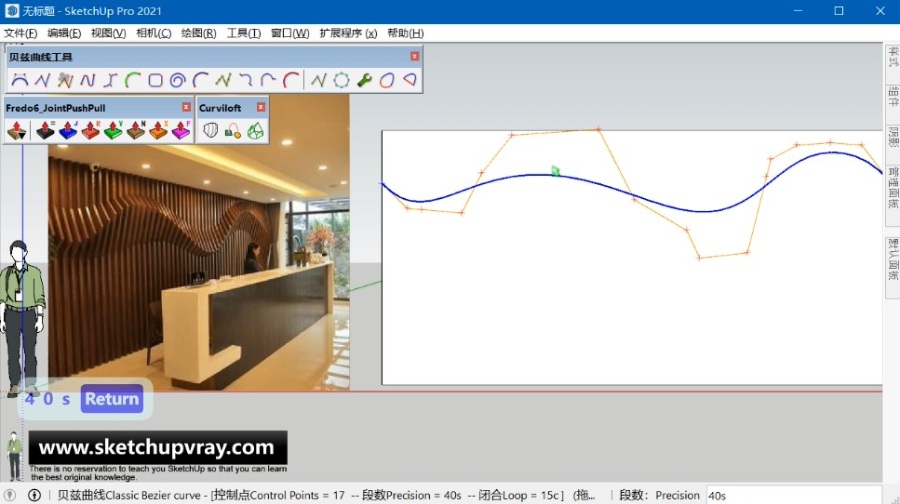

  • 第02步:首先来观察参考图,我们开始创建模型前一定要构建好思路。突出来的那部分三角形组合在一起的时候形成了三条比较顺滑的曲线,那我们就可以依照这个来进行反向创建,先画曲线,然后再对其进行分割。这样的话我们先利用贝兹曲线插件-Bezier Spline 绘制三条曲线,再通过拖动控制杆来调整曲线的样式。绘制曲线的时候我们可以在在平面上先画一个矩形,这样对于调整曲线参数的时候有很大的好处。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型
  • 第03步:把三条曲线都调整好后,将中间那条曲线在锁定绿轴的情况下往外移动一段距离。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

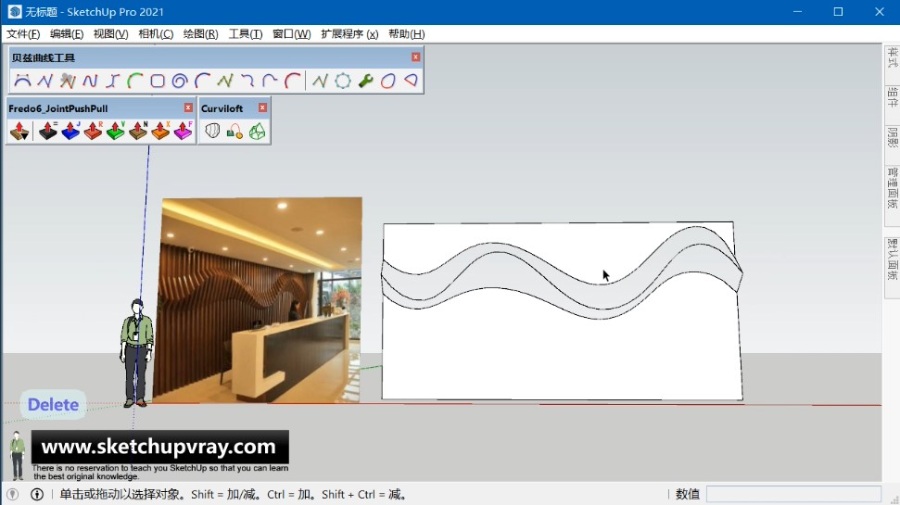

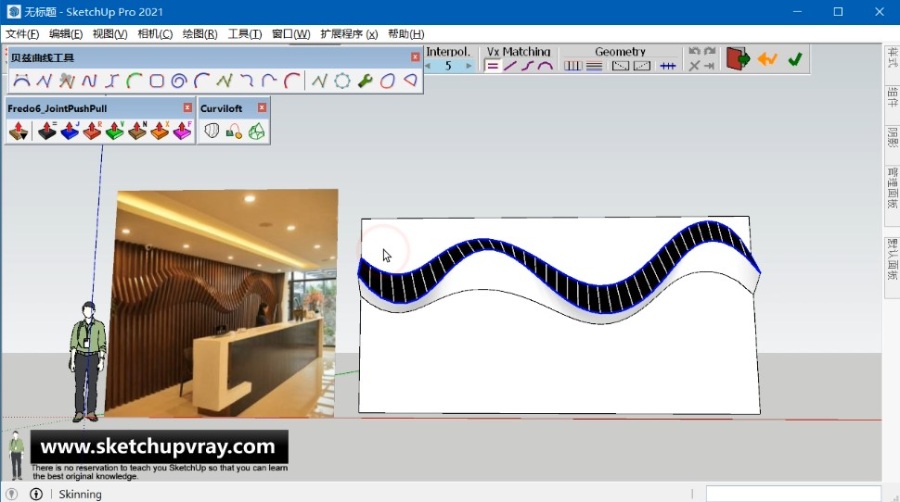

  • 第04步:当我们把中间那条曲线移动出来的时候,会生成一些废线废线,将它们全部删除,只留下四周的轮廓线。接下来就要利用Loft放样-Curviloft 中的第三大类工具轮廓放样,依次选择四条封闭的轮廓线生成两个曲面,具体风下图。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

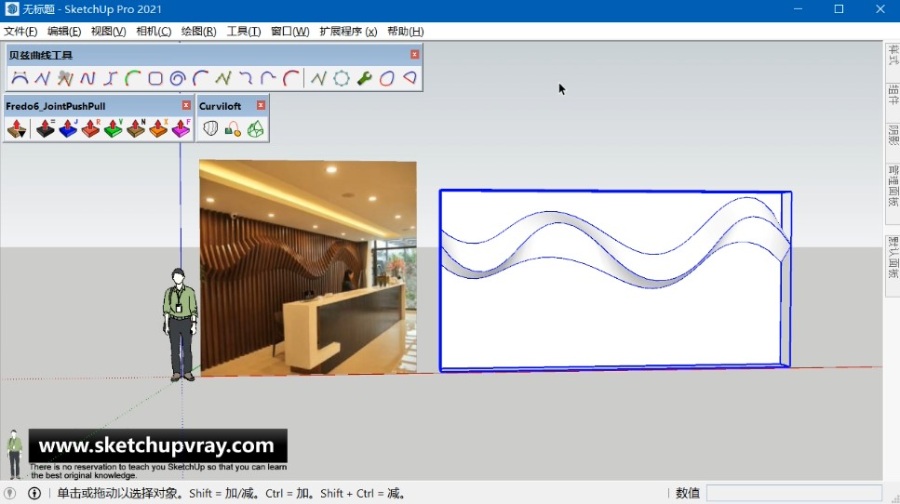

  • 第05步:生成两个曲面后,把曲面炸开,与先前绘制的矩形面形成一个整体,最后再统一创建为一个群组。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

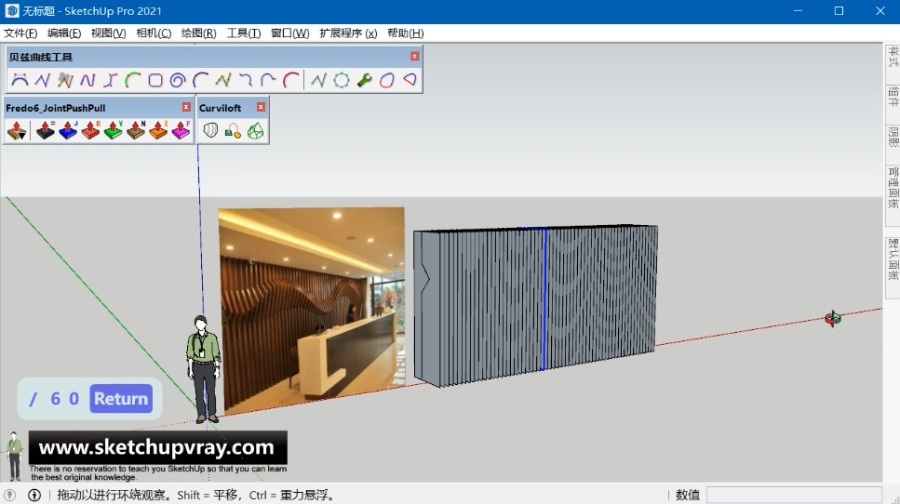

  • 第06步:接下来就要做每个断面了,在相机菜单栏下调整一下视图,激活SketchUp的矩形工具,锁定红轴,绘制一个等高矩形,并且将这个矩形创建为群组。选中群组对象,把它沿红轴方向进行移动复制,直到与在红轴上的那个矩形完全相交。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

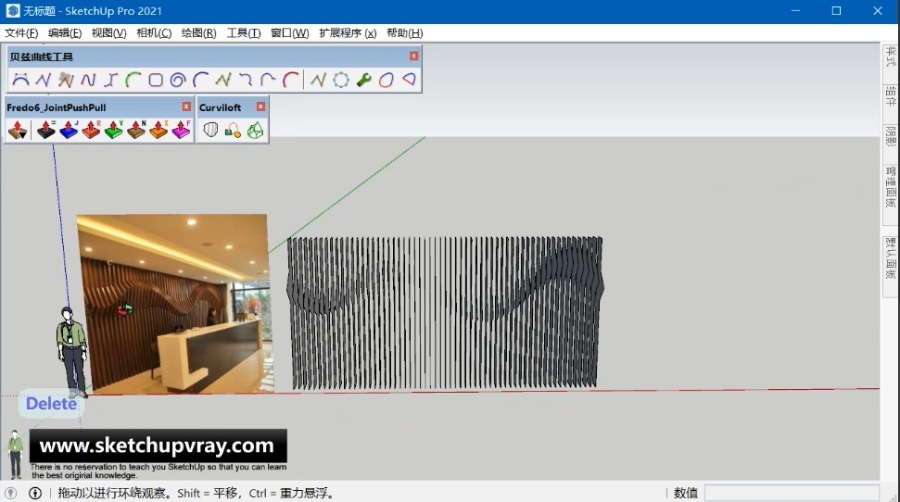

  • 第07步:选择所有群组对象,右键单击模型交错中的只交错选择的对象。接着将所有对象炸开,删除废线废面,这个时候整个背景墙的形态就已经展现出来了,只不过每一个单独的结构还没有厚度而已。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

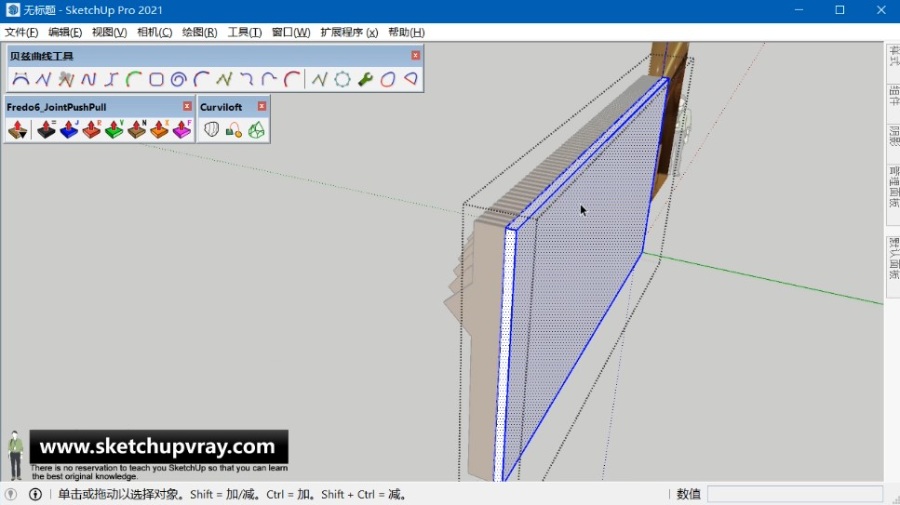

  • 第09步:这一步就借助SketchUp的矩形工具和推拉工具将背景墙的封底创建出来,不至于背后看着空空的。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型
  • 第10步:最后再来统一赋予材质,要记得是在群组或组件的编辑状态下再来赋予材质哦。
SketchUp草图大师SU创建公司前台工装木质艺术背景墙模型

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
