SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

楼梯在室内和建筑中大量存在,好的楼梯设计能让整理空间设计更加出彩,那如何利用SketchUp做出各类型楼梯......模型首次创建总用时约6分钟。您通过本文可以查看创建现代直角U形金属楼梯/扶手的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.sohu.com/
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

插件解析:

这个模型其实不用插件也是可以做出来的,这里主要利用两个插件偷个懒。第一个是s4u楼梯插件,这个插件主要快速生成踏步和楼梯扶手线。第二个是超级插件,它的作用是快速拉出金属边的厚度。……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建现代直角U形金属楼梯/扶手模型用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到相应的插件。

图文解析:

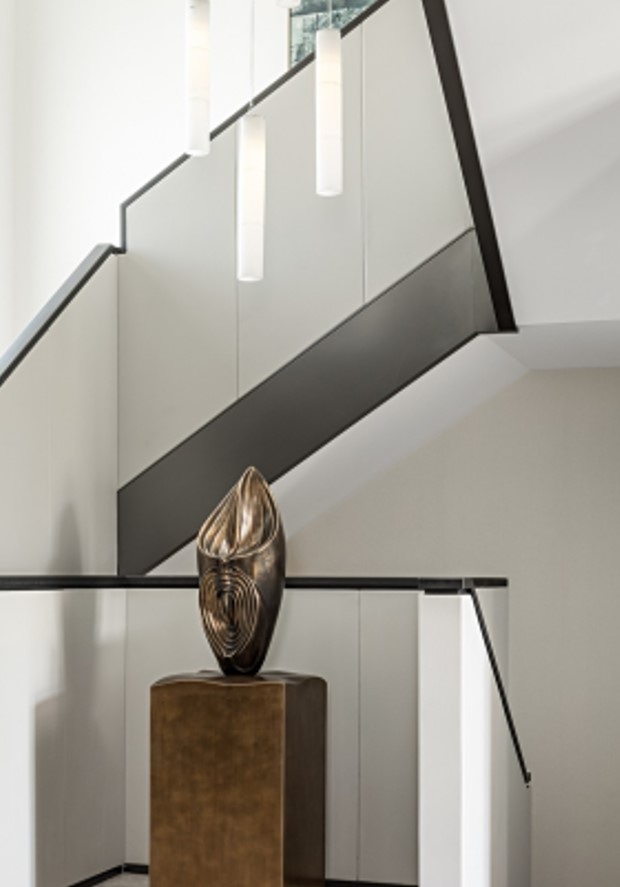

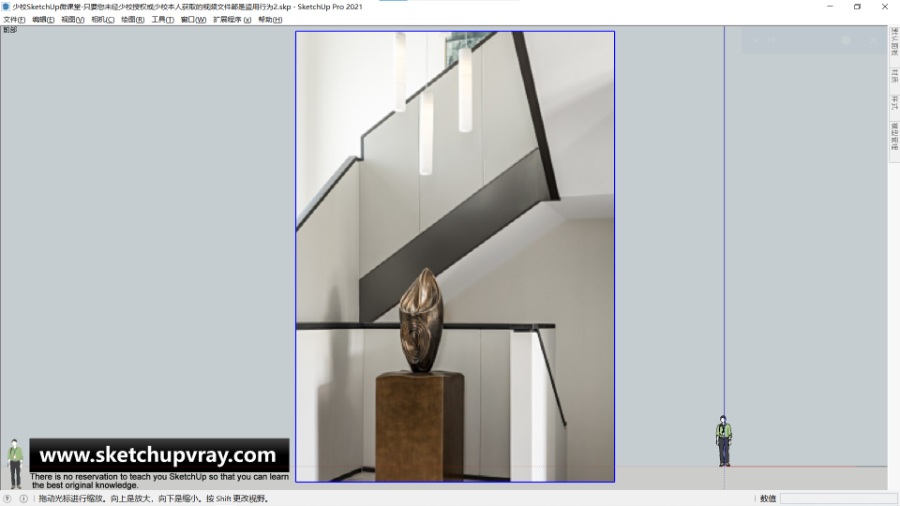

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

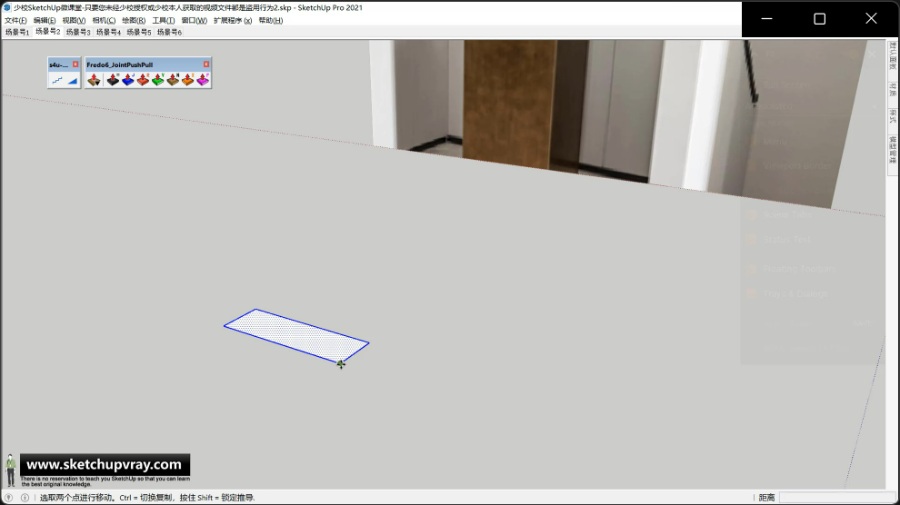

  • 第03步:在绘图区利用SketchUp原生矩形工具绘制一个矩形,默认快捷键R。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
  • 第04步:将这个矩形利用SketchUp自带的移动工具进行复制阵列,阵列出4份。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

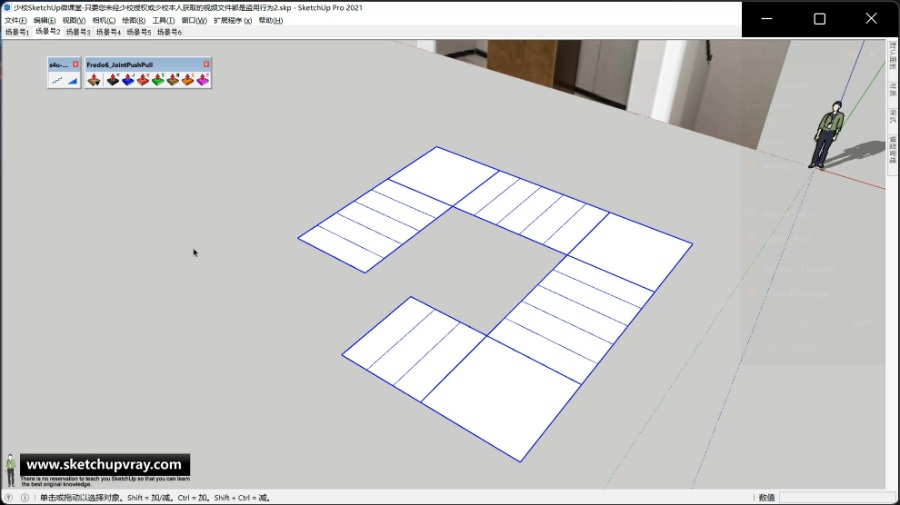

  • 第05步:进一步绘制,绘制出一个U字形或者井字形楼梯的平面(如下图所示)。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

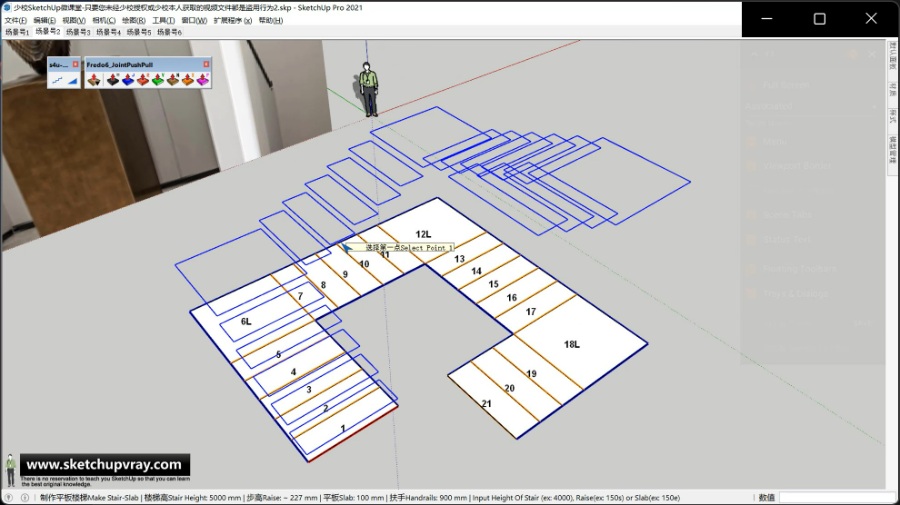

  • 第06步:这一步是利用 s4u楼梯(s4u)插件来快速生成楼梯的踏步和扶手线,这一步其实不用插件都是可以出来的,但是不用插件话,会比较花时间。所以这一步还是利用插件偷懒!
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

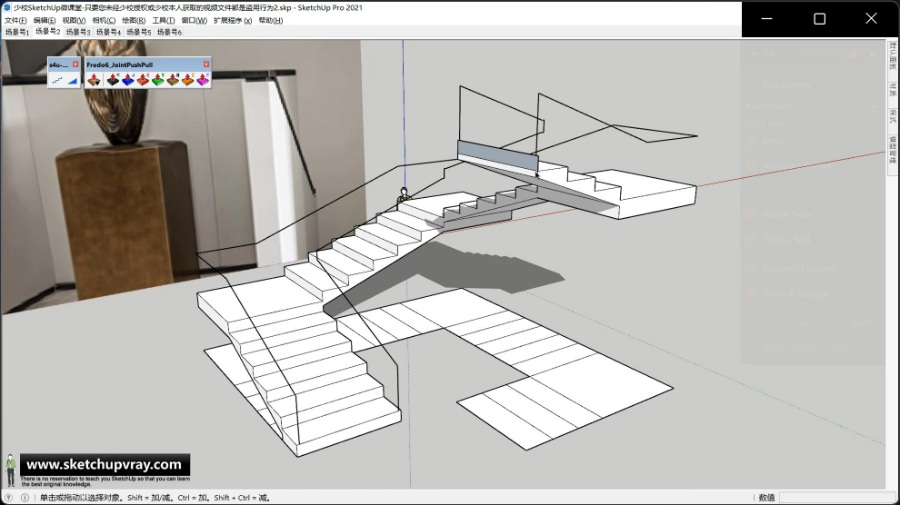

  • 第07步:这一步主要是检查是不是生成我们想要的效果,如果不是的话,可以Ctrl+Z撤销操作,重新生成。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

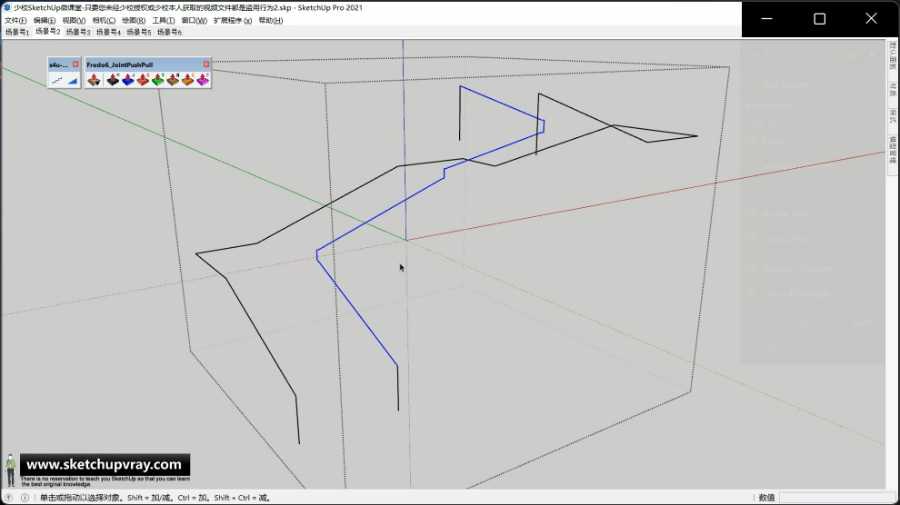

  • 第08步: s4u楼梯(s4u)插件会将踏步和楼梯扶手线分另成组,这一步是进入扶手线组的编辑状态,选择需要进行拉线成面的线。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

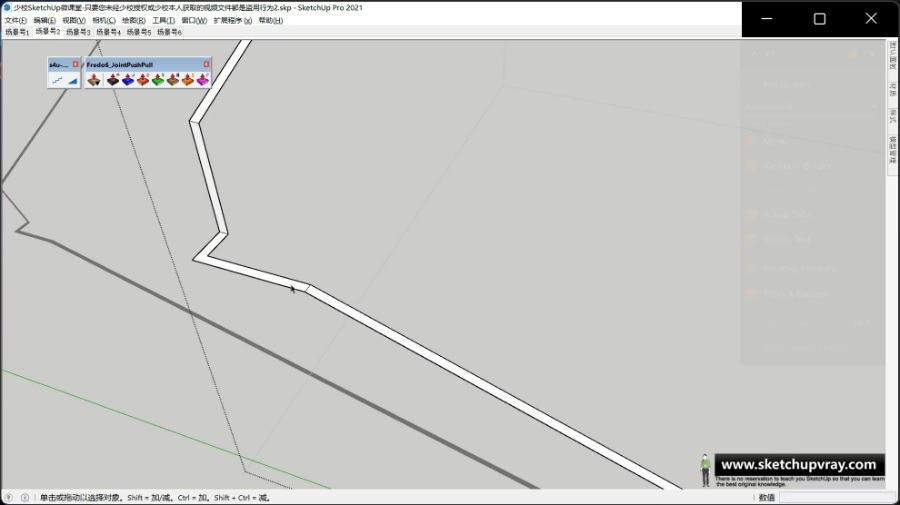

  • 第09步:这一步是完成拉线成面的操作,可以将选择到的线下向复制一条,然后画直线连接两端,就可以将面封上了。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

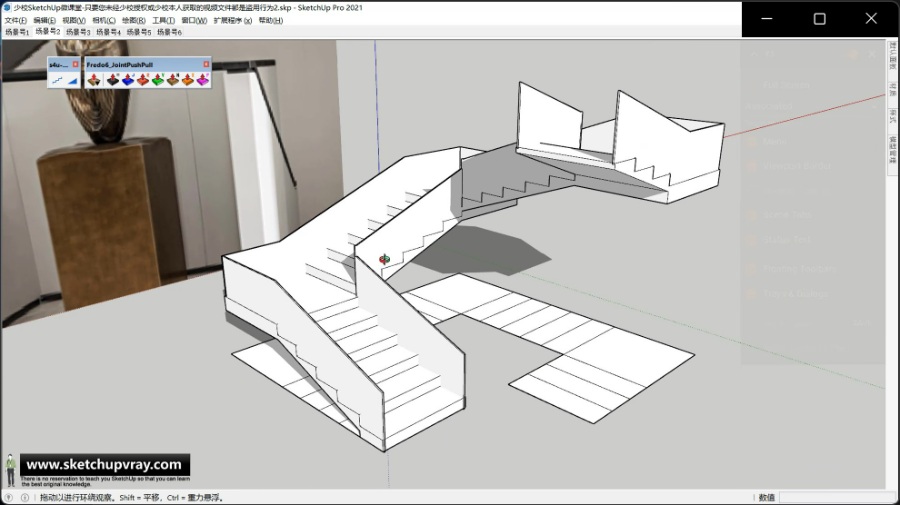

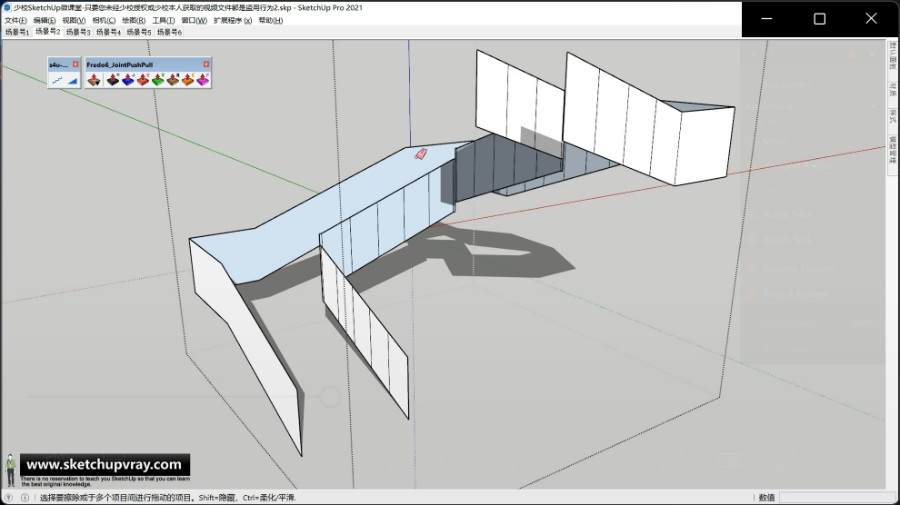

  • 第10步:将封好面扶手利用SketchUp原生推拉工具,推拉出一个厚度。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

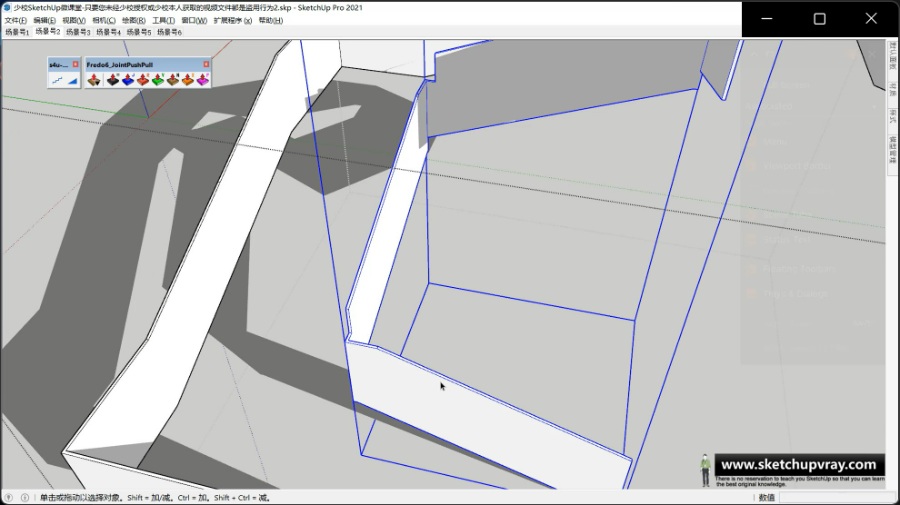

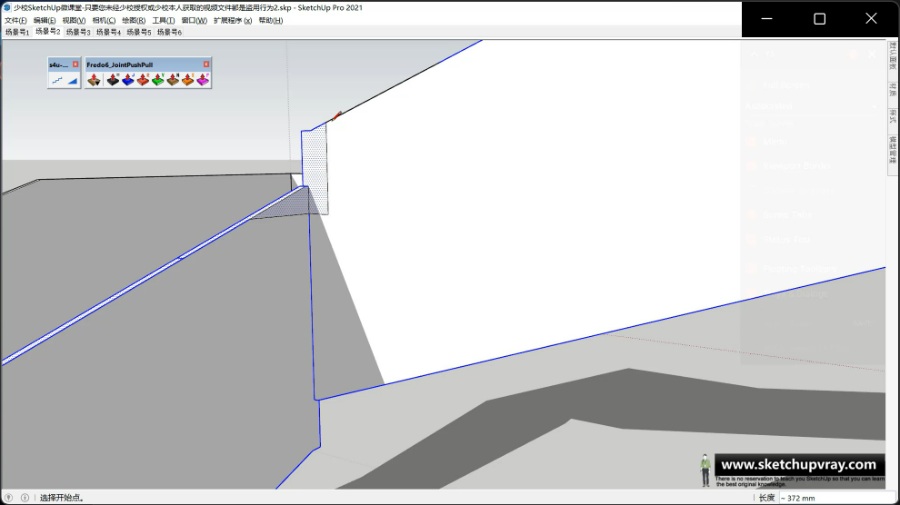

  • 第11步:根据原图可以看到在楼梯的转角处,是有造型的。不过造型比较简单,我们可以利用SketchUp原生直线工具画出需要的部分。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

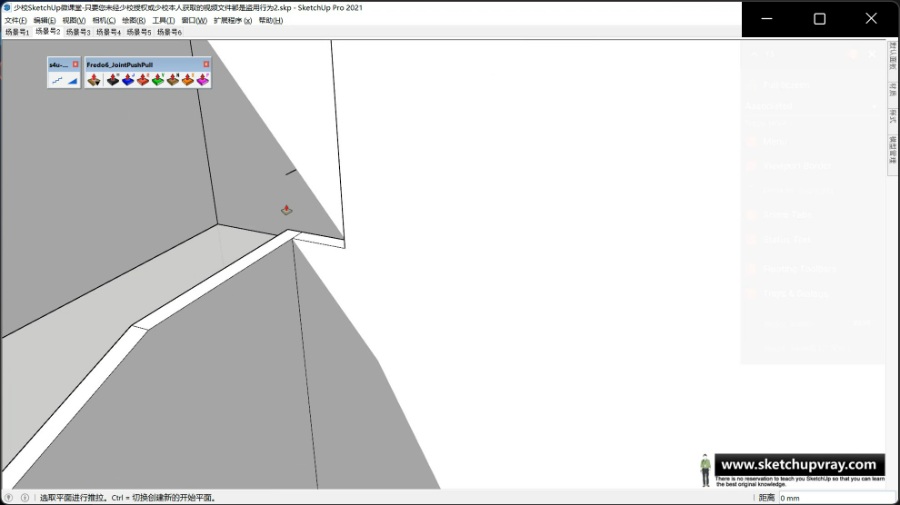

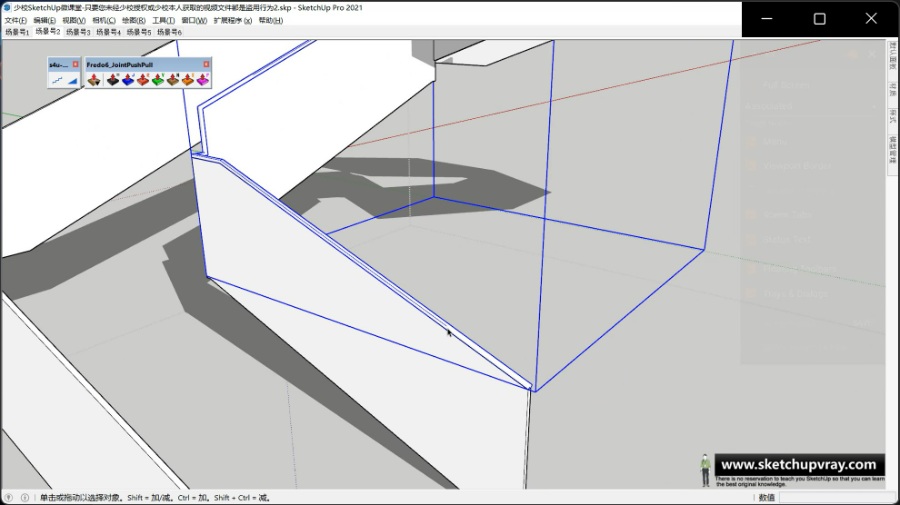

  • 第12步:这一步是将画出来不需要的对象删除掉。这里是利用SketchUp原生推拉工具,推拉掉的。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
  • 第13步:将创建的扶手创建成一个组。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
  • 第14步:进入扶手这个组的编辑状态,选择顶部的面,进行(Ctrl+C)复制,然后退出扶手这个组的编辑状态,进行原位(Alt+V)定点粘贴。(注:如果您没有设置定点粘贴的快捷键,可以SketchUp的编辑菜单下找到)
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

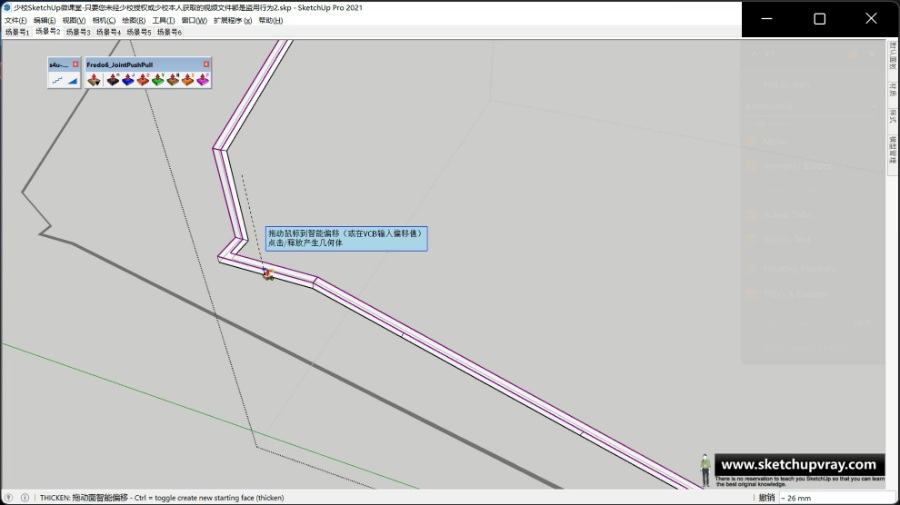

  • 第15步:这一步是利用超级推拉,将刚刚的面进行厚度的拉出。这一步也是可以不用插件的,但是建议用插件,不然效率起不来。推拉出厚度后,扶手的金属压顶边带就做好了,可以将这一部分也创建成组。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
  • 第16步:将一些不需要的线处理好,这一步主要是处理一些细节。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
  • 第17步:将模型简单赋予一个材质,基本完成模型的操作了。
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

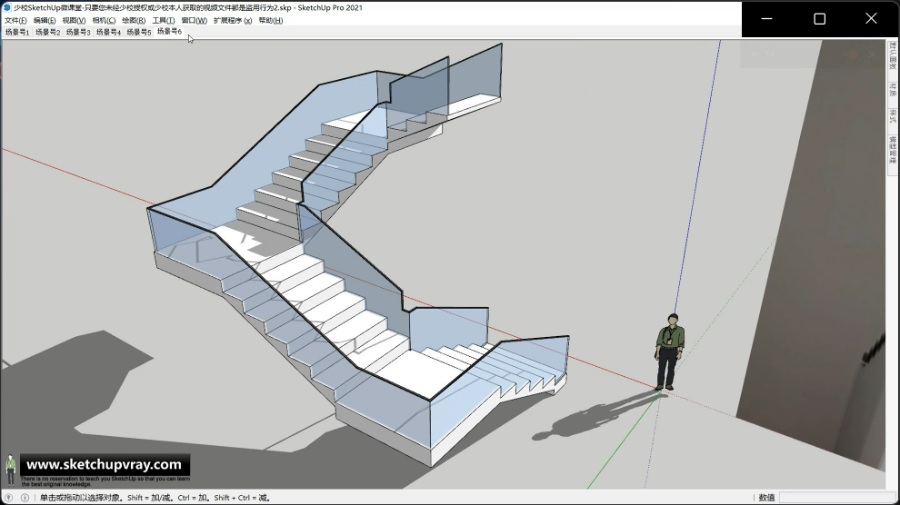

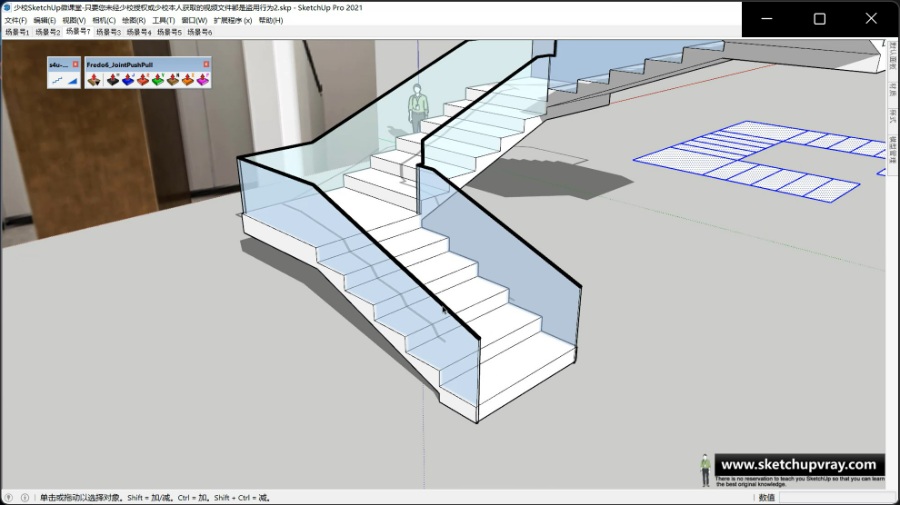

  • 第18步:完成创建!
SketchUp草图大师SU创建现代直角U形金属楼梯/扶手

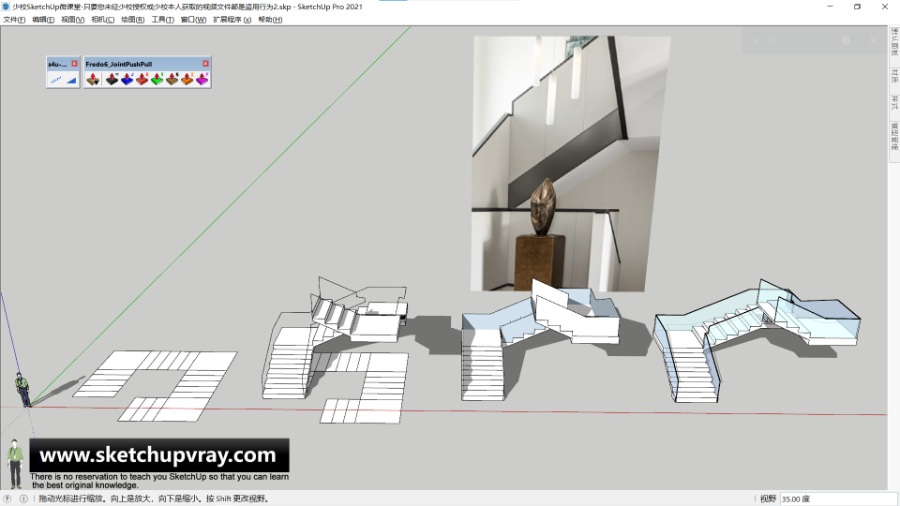

这里附一张,创建主要步骤的思路!

SketchUp草图大师SU创建现代直角U形金属楼梯/扶手
