SketchUp草图大师创建景观绿色渐变弯曲景墙

前两天有SketchUp爱好者问我绿色景观弯曲景墙如何创建,然后这里和大家分享一下这个模型的创建方法……模型首次创建总用时约5分钟。您通过本文可以查看创建绿色景观弯曲景墙的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://image.baidu.com/
SketchUp草图大师创建绿色景观弯曲景墙

插件解析:

这个模型主要有两个难点,一个是横向的弯曲,另外一个是纵向的弯曲。要解决这两个问题,其中就要用到两个插件,一个是Loft放样插件,另外一个就是形体弯曲插件……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建创建室内创意异形曲面造型镂空长椅模型用到的插件,主要4个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

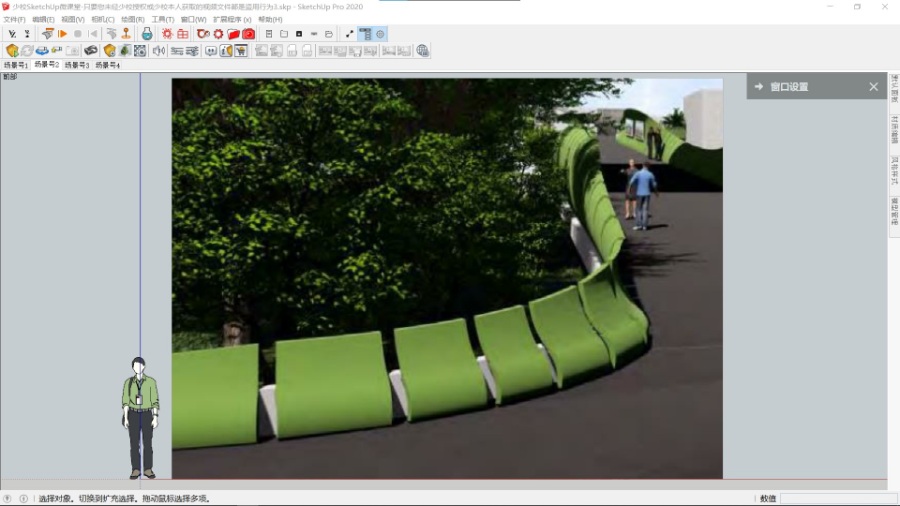

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建绿色景观弯曲景墙

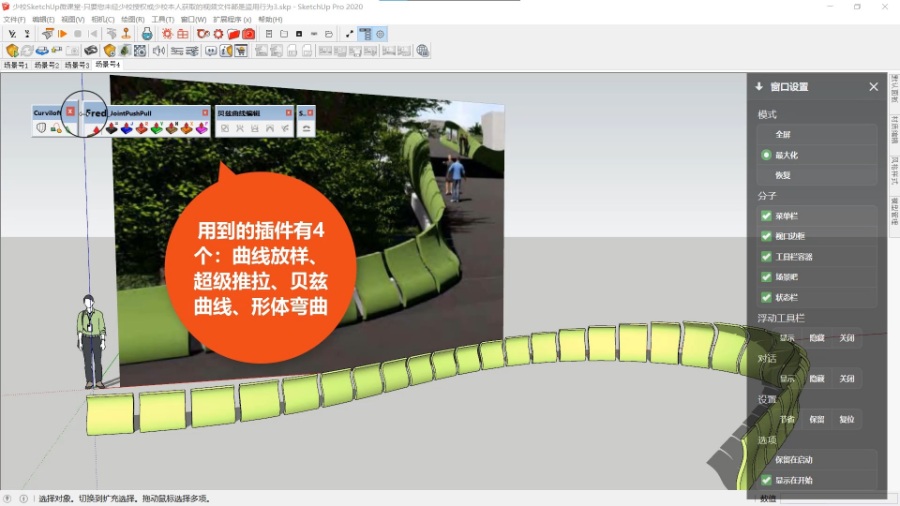

  • 第02步:准备好要用的四个插件,Loft放样-Curviloft(Fredo)、形体弯曲-Shape Bender(Chris Fullmer)、超级推拉-超级推拉-JointPushPull Interactive(Fredo)、曲线编辑。就是前面提到的,这几个插件您可以在本站下载到,也可以到互联网上去自行下载。
SketchUp草图大师创建景观绿色渐变弯曲景墙

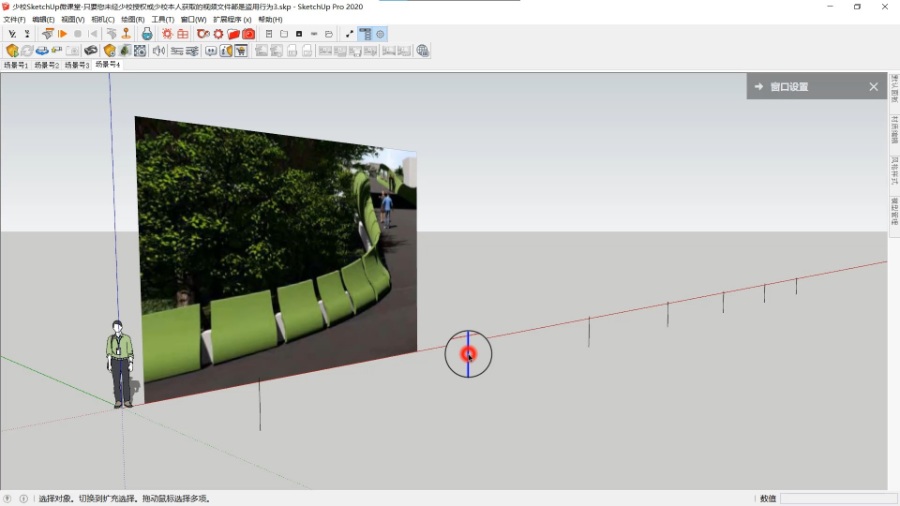

  • 第03步:画一条直线,并对这个直线进行阵列。
SketchUp草图大师创建景观绿色渐变弯曲景墙

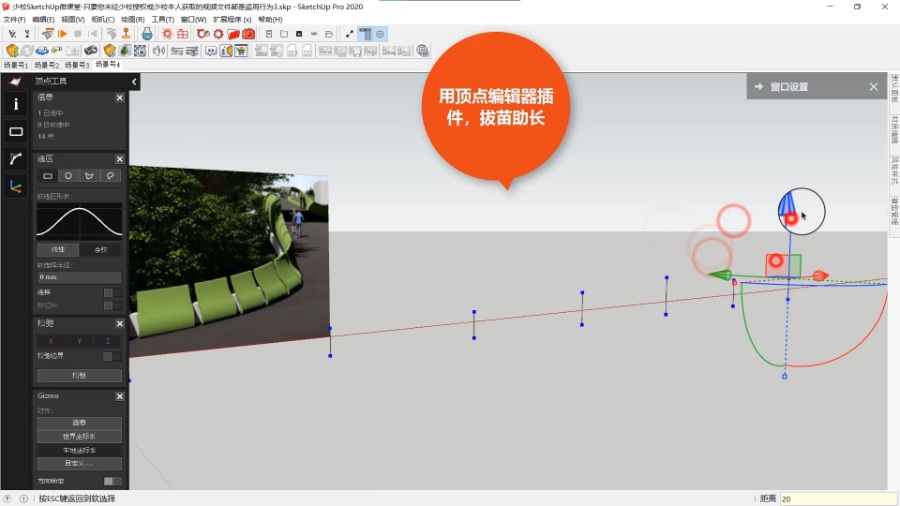

  • 第04步:将线进行高度的调整,调整成高高低低。这一步我是利用顶点编辑器插件处理的,这个其实不用插件,利用自带的移动工具就可以了。
SketchUp草图大师创建景观绿色渐变弯曲景墙

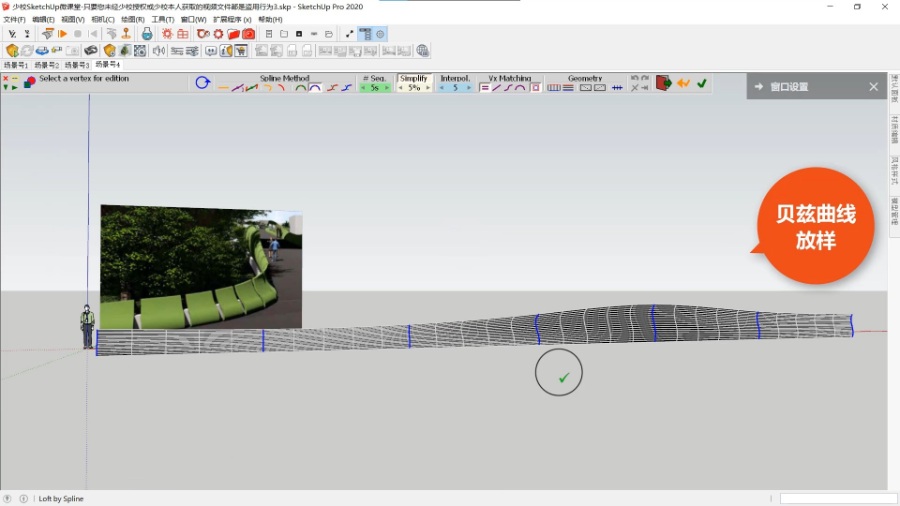

  • 第05步:这一步是将线选择到,利用loft插件进行线线放样,生成我们需要的线或者面。
SketchUp草图大师创建景观绿色渐变弯曲景墙

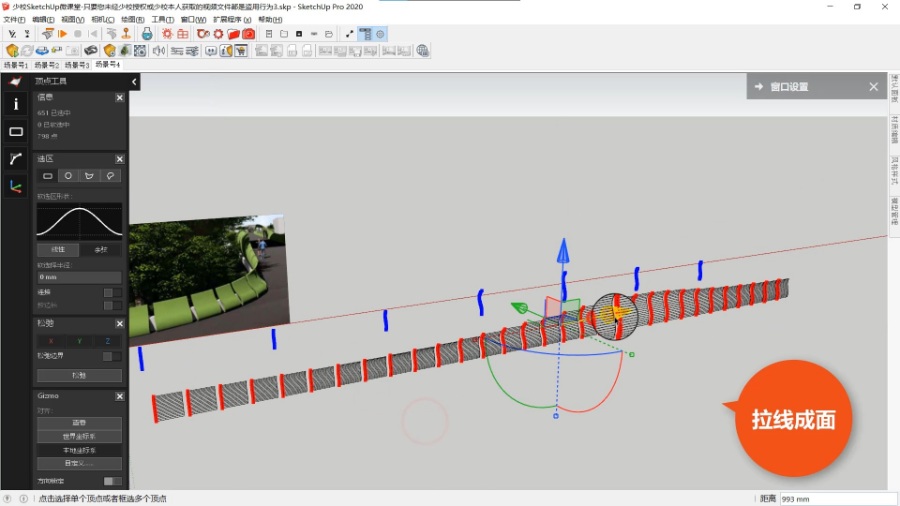

  • 第06步:提取出需要的线,进行拉线成面的插件。
SketchUp草图大师创建景观绿色渐变弯曲景墙

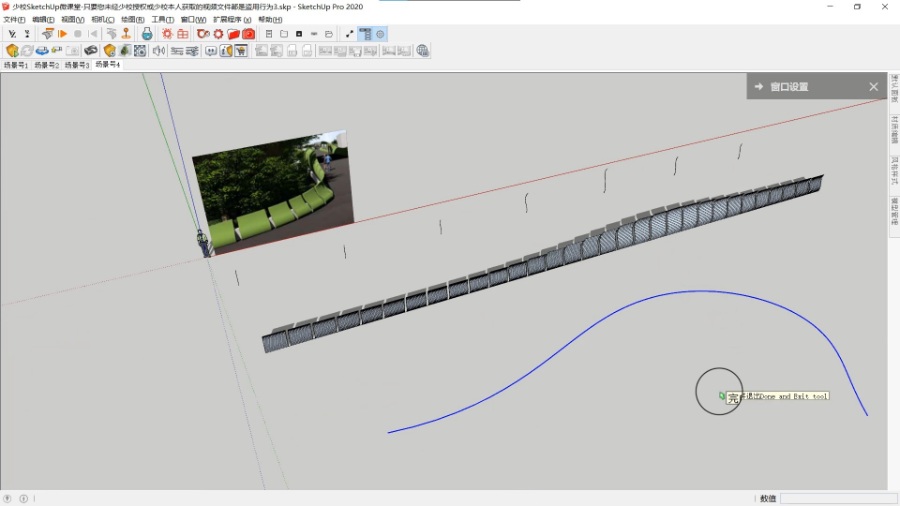

  • 第07步:基本的形已经做好了,只差掰弯了。所以这一步是利用形体弯曲插件,进行掰弯操作。这一步是画好掰弯的弧线,方便后面利用形体弯曲插件。
SketchUp草图大师创建景观绿色渐变弯曲景墙

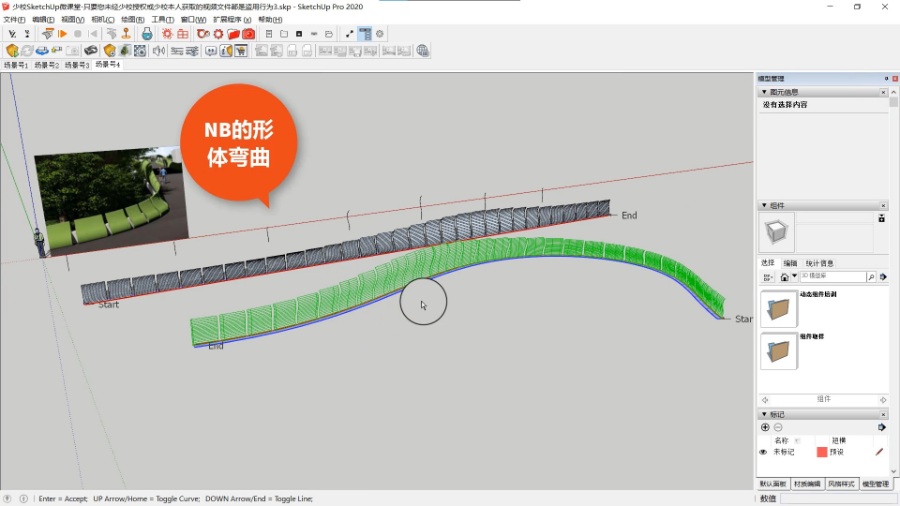

  • 第08步:这一步是利用形体弯曲插件,掰弯后的效果。
SketchUp草图大师创建景观绿色渐变弯曲景墙

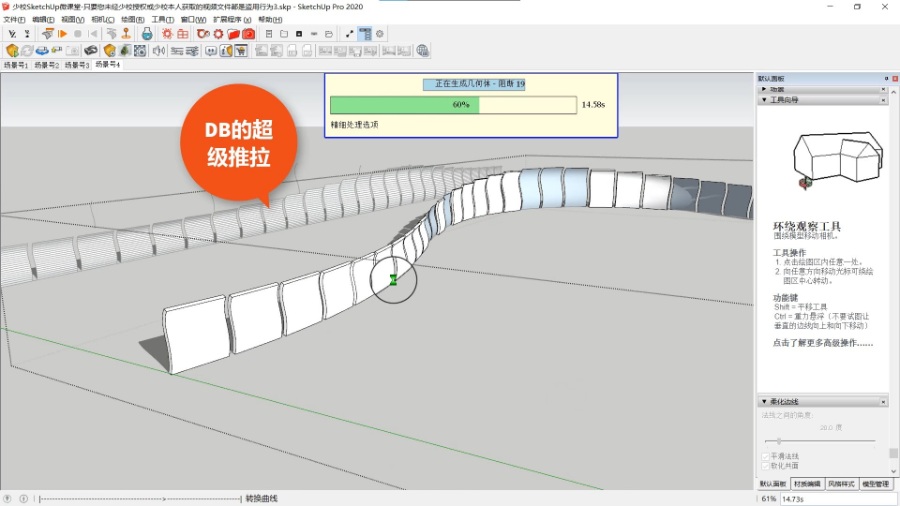

  • 第09步:因为模型做出来没有厚度,只有一个面。所以这里利用超级推拉插件进行面的厚度拉出,超级推拉插件可以批量拉出厚度。非常方便。
SketchUp草图大师创建景观绿色渐变弯曲景墙

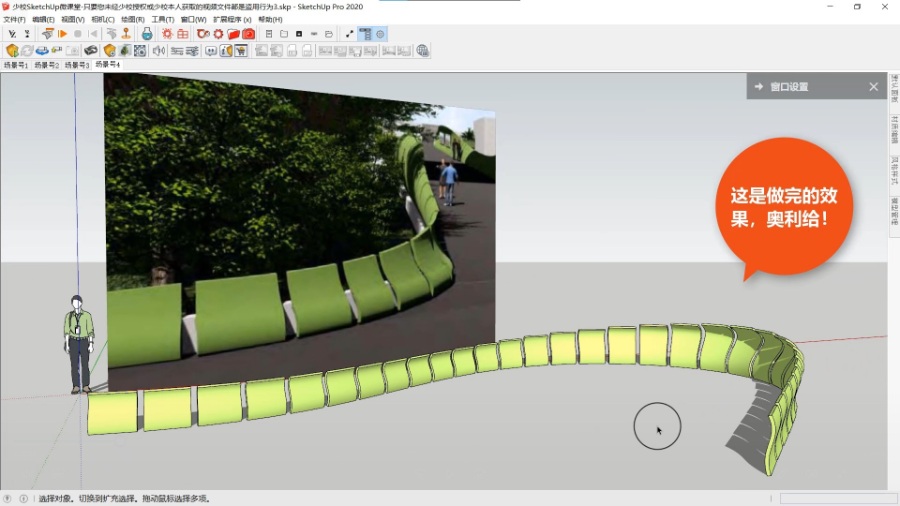

  • 第10步:完成后的效果。
SketchUp草图大师创建景观绿色渐变弯曲景墙

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建,感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习(视频观看方法:https://www.sketchupvray.com/announcement/2787.html)。

已有1人支付

注:如果您觉得积分使用很麻烦,可以考虑加入本站VIP,(链接:https://www.sketchupvray.com/announcement/2535.html)这样可以看整个网站了,一劳永逸!或者加入少校的SketchUp课程,直接晋级为SketchUp高手吧!
