SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

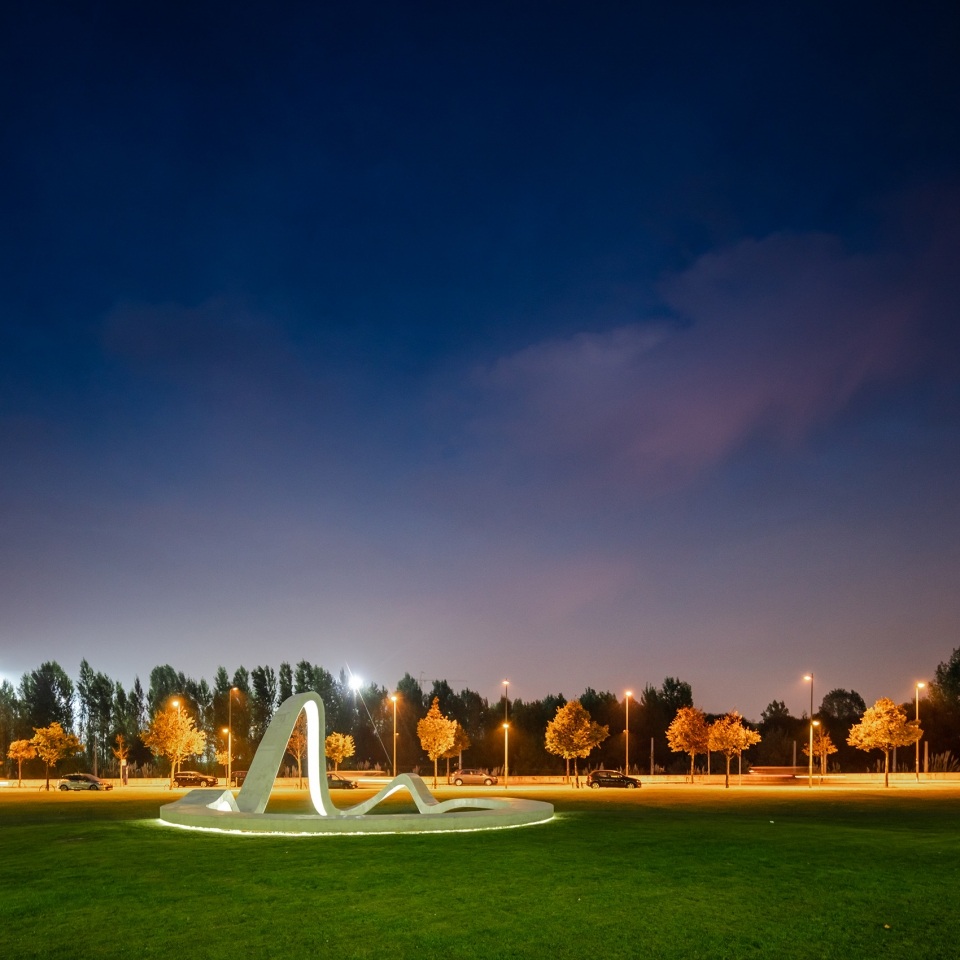

重复不等于苟同,世界上并不存在两个完全一样的圆。每个闭合的圆都拥有它独一无二的特质.....模型首次创建总用时约3分钟。您通过本文可以查看创建公共场所混凝土景观装置-Loop环形长椅的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.gooood.cn/
SketchUp草图大师SU创建
SketchUp草图大师SU创建

插件解析:

在创建这个景观椅模型的过程中用到了两种主要插件,基本大部分都是使用基本工具来完成的。第一种是贝兹曲线插件,用来绘制断面轮廓线,第二种是真实弯曲插件......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建公共场所混凝土景观装置-Loop环形长椅用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

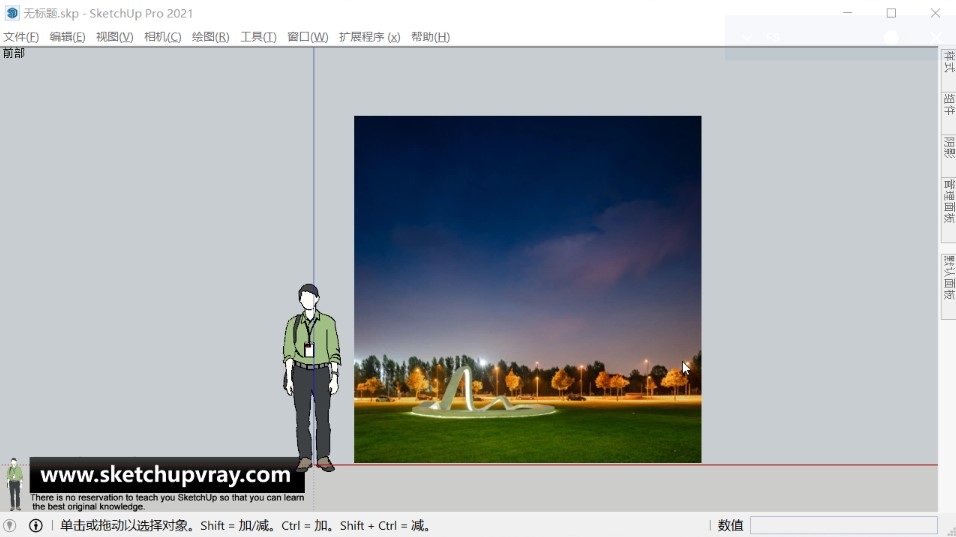

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

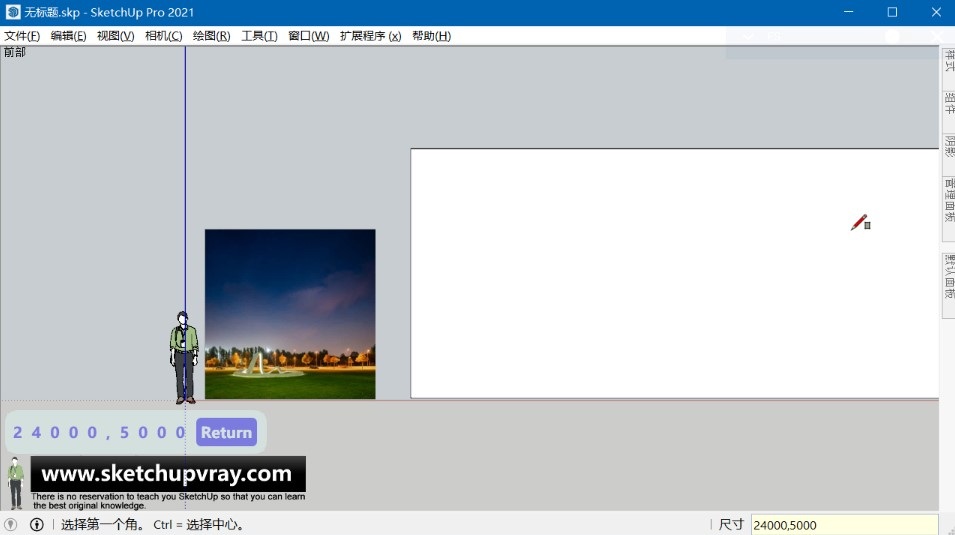

  • 第02步:考虑到建模的的一个顺序,于是首先在立面上画出一个矩形参考面,避免画出的曲线在空间中偏离位置。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

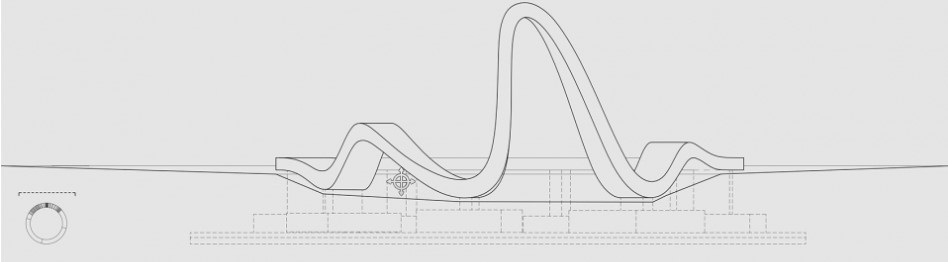

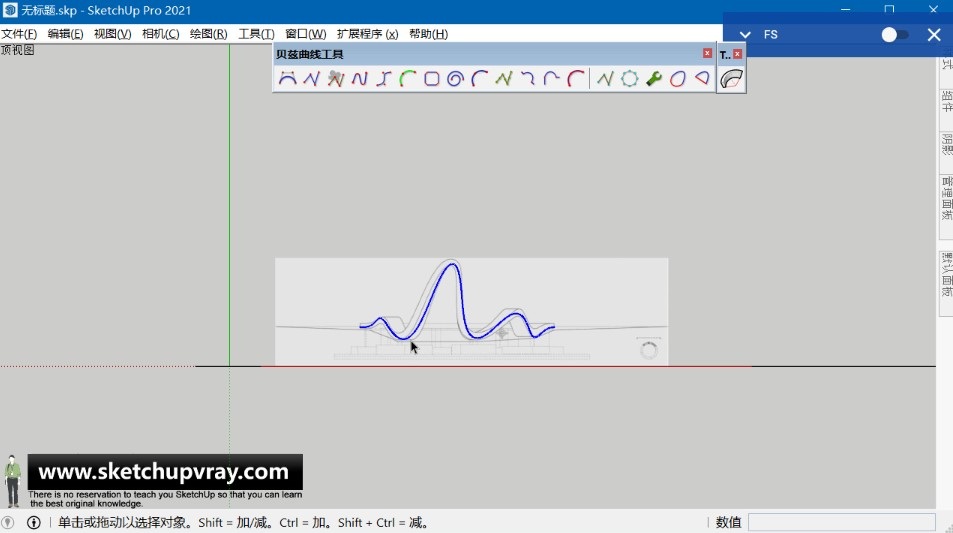

  • 第03步:在水平面上导入了另一个参考图,也是作为一个大致参考。利用 贝兹曲线插件-Bezier Spline描出长椅有起伏的位置的大致走向,并对曲线细化。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

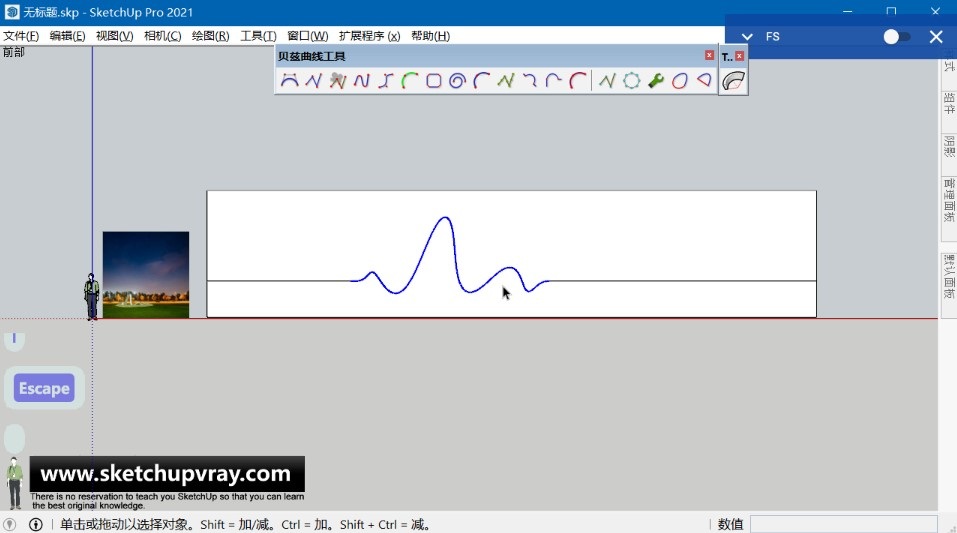

  • 第04步:激活SketchUp的旋转工具,将描出的曲线旋转至立面,并且使与矩形参考面重合,再使用直线将曲线两头延长,这里在绘制曲线的时候一定要保证曲线两头在同一水平线上。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

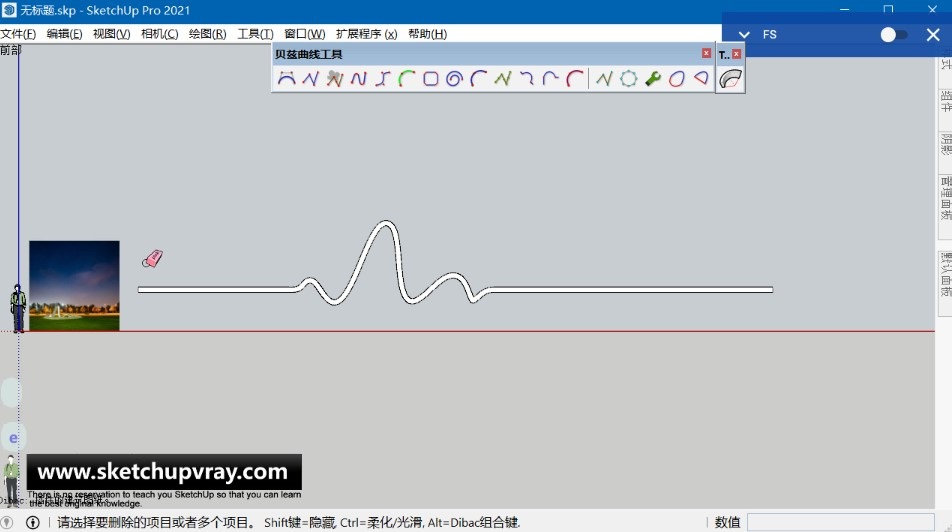

  • 第05步:接着选中曲线和两条直线,利用偏移工具,把它们偏移出一定距离,然后删除矩形面剩下其他废线,只需要一小块部分,如下图所示。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

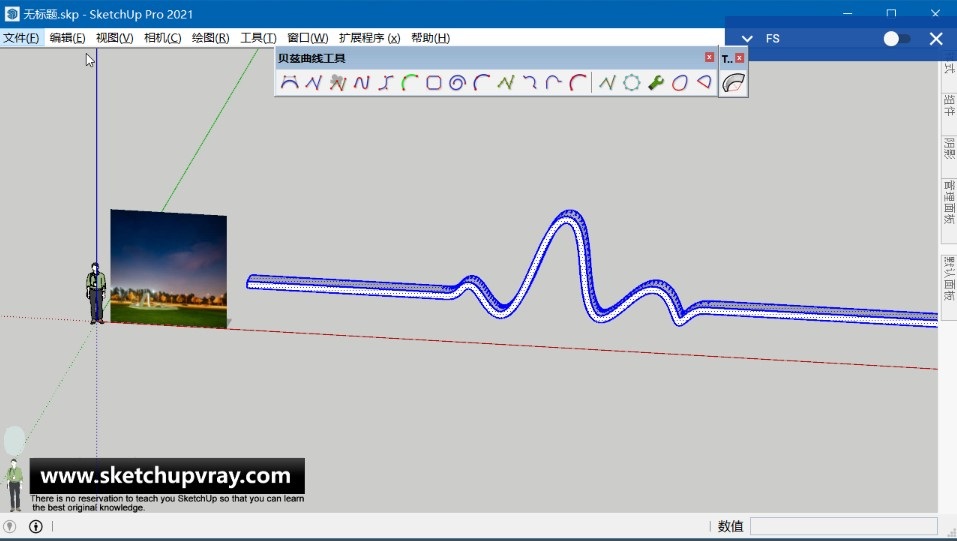

  • 第06步:使用推拉工具将创建的断面推拉出厚度,并且把整个模型创建为群组对象。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

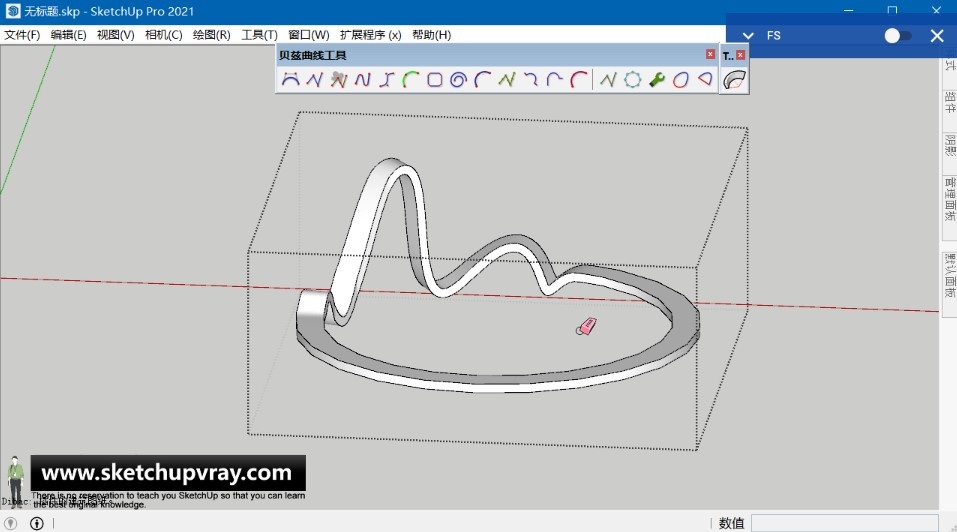

  • 第07步:选中整个模型对象,点击SketchUp真实弯曲插件按纽,然后拖动红色轴线,按下回车,就生成了一个闭合环形模型。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

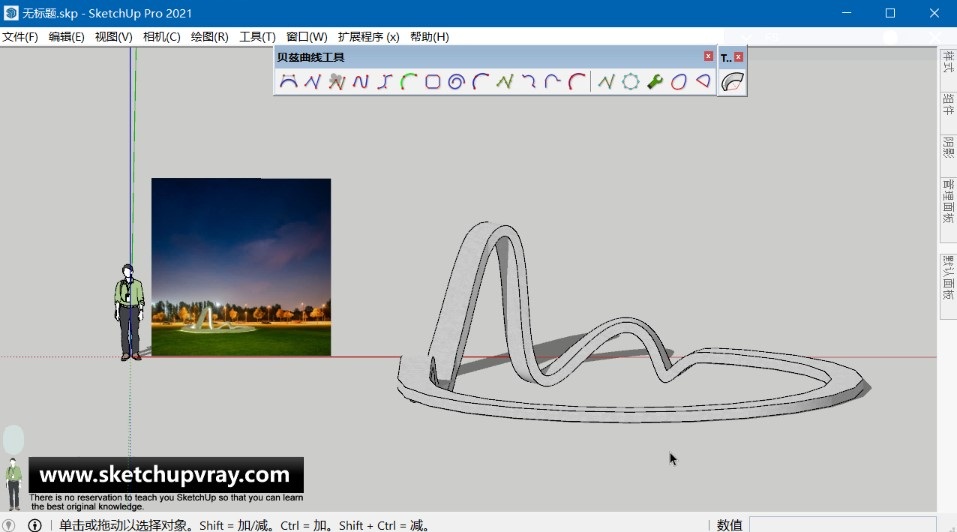

  • 第08步:最后对目标模型赋予一下材质,记得要进入各群组对象的编辑状态中去再对各部分对象赋予哦。
SketchUp草图大师SU创建公共场所混凝土景观装置-Loop环形长椅

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
