SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

沙发不仅存在于室内,因您的一次尝试,可有不一样的体验......模型首次创建总用时约25分钟。您通过本文可以查看创建紫叶户外庭院花园编藤沙发模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://detail.1688.com/
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发

插件解析:

在创建这个编藤沙发的过程中用到了三种主要插件。第一个是JHS工具栏,主要是使用里面的焊接线条和自由变形命令。第二种插件是三维倒角插件,用来将棱角圆弧化。第三种插件是曲面(loft)放样插件,用到第一大类和第三大类,主要是为了提取曲面的结构线......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建紫叶户外庭院花园编藤沙发模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

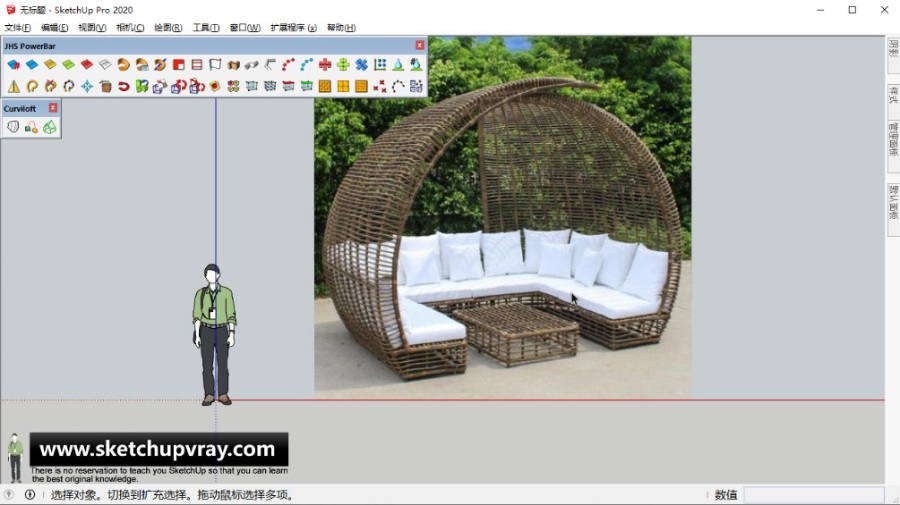

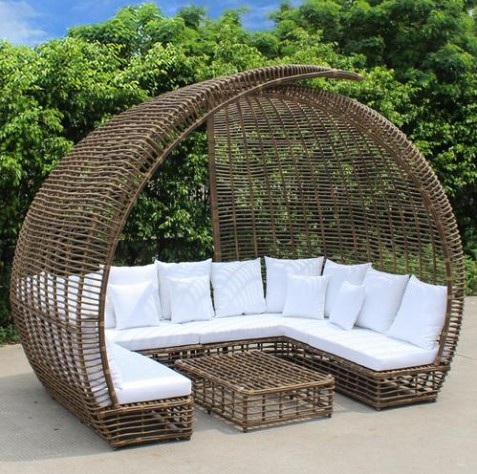

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

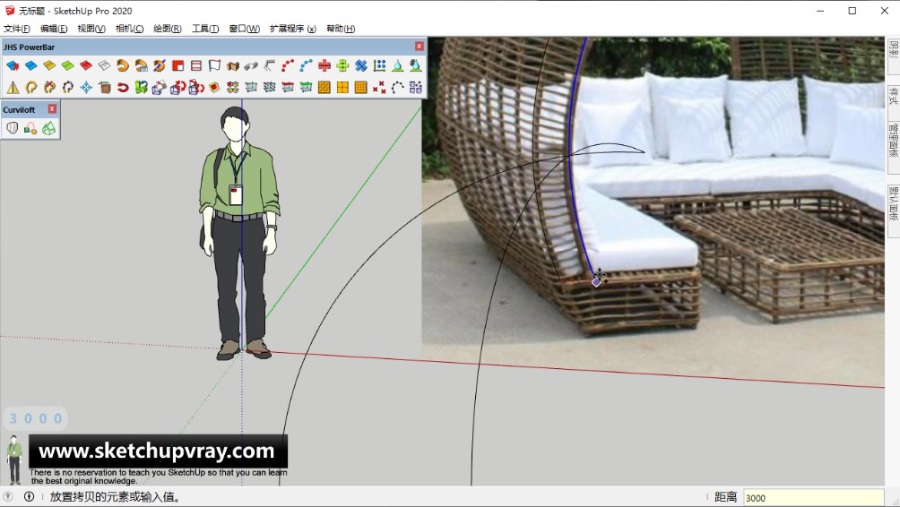

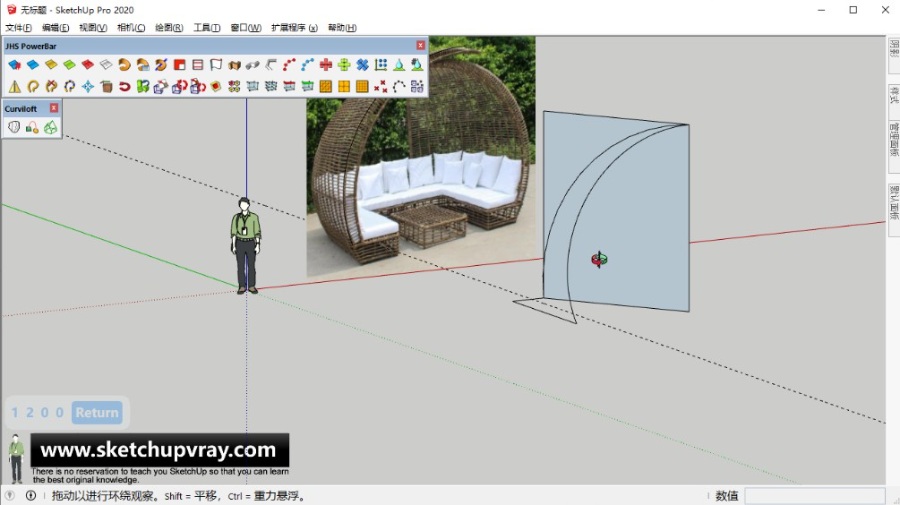

  • 第02步:这里我是将目标模型分成上下两部分来做,现在先做靠背遮荫部分。用画弧工具依照参考图描出一条弧线,将这条弧线移动复制出来。接着可以根据抱枕的个数估计整个平面尺寸做多大,这样我才能知道靠背的另一条圆弧边线需要绘制大哪里。先画个大概,把位置定出来,借助上下左右键确定一个矩形平面,在这个平面上画出另一条弧线。画好了之后删除多余的线即可。另外通过参考图可以知道藤条分布比较密,所以要把绘制的两条弧线的段数修改一下。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

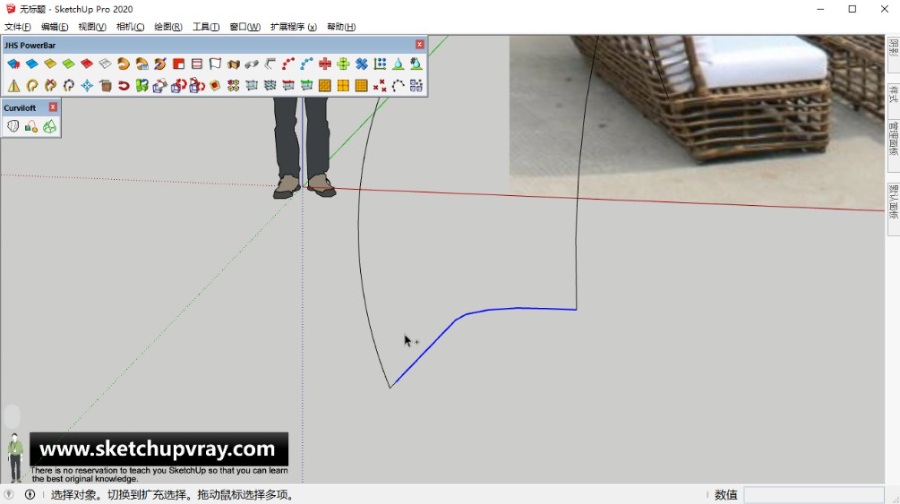

  • 第03步:接下来绘制整个靠背的下部边线,上一步定位圆弧线用到了直线就可以作为下部边线,只不过需要修改一下。在直角位置,使用圆弧线代替,目前下部边线基本算是画好了,不过需要将其焊接一下,再均匀分段,这里就用JHS工具栏-JHS POWERBAR(CadFather) 来完成这两个命令。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型
  • 第04步:既然封闭和三条边线都绘制好了,只需要用曲面(loft)放样-Curviloft(Fredo)中的第三大类,轮廓放样,分别执行两次,单独提取横向和竖向结构线,这样它们就能单独自动成组。将创建好的群组对象先移动到一旁备用。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

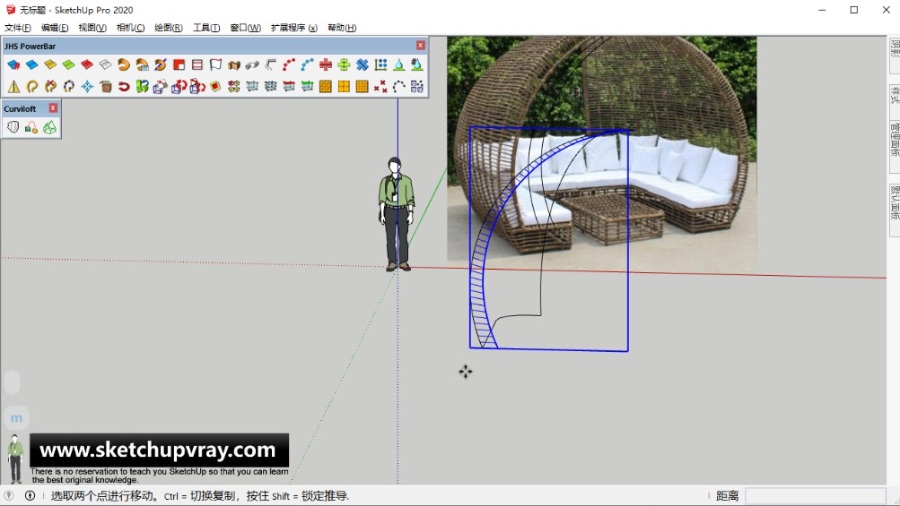

  • 第05步:靠背的部分做完了,现在来做端头部分。这一步相对容易一点,只需要将开始创建模型的时候描的那条圆弧复制一份出来,把上端头通过SketchUp的移动工具移动到一起。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

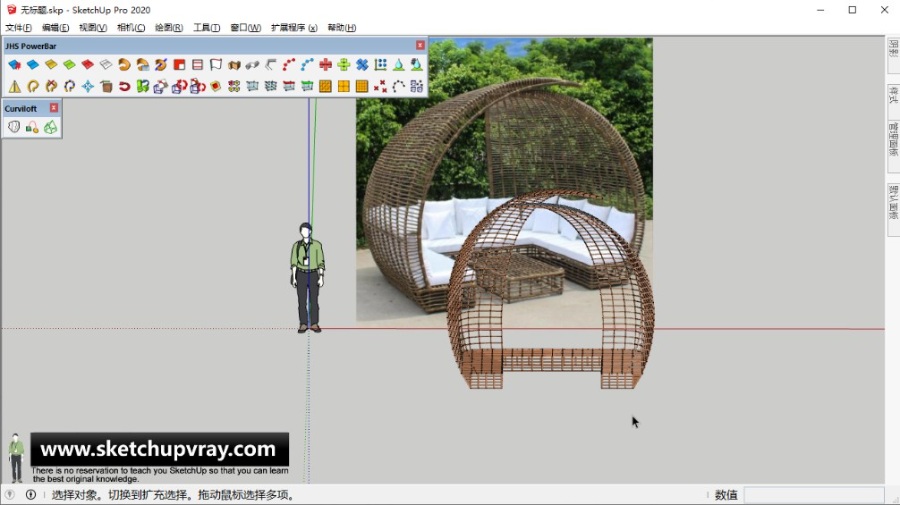

  • 第06步:接上一步,把绘制好的端头的两条圆弧线移动出来,然后用直线把两条圆弧线的端头连接起来,封闭一下。这里就又可以用到曲面(loft)放样-Curviloft(Fredo)中的轮廓放样,同样是提取结构线。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

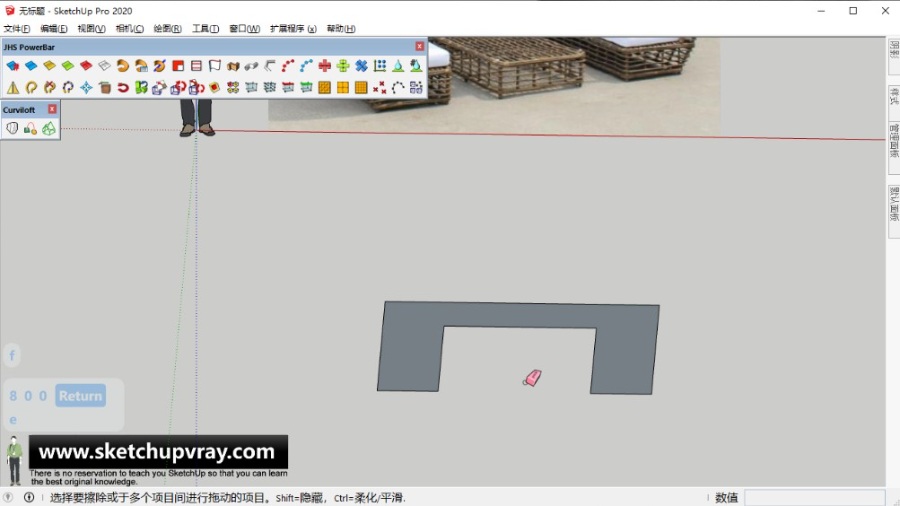

  • 第07步:靠背的部分前期做完了,先放置一旁。开始做下半部分-坐凳。使用SketchUp的原生工具绘制一个凹形截面,就是坐凳的水平剖切面。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型
  • 第08步:将画好的剖切面创建成群组,在群组内对其进行编辑,把对象外侧直角圆弧化,并且沿着蓝轴向下复制一份,用来作为坐凳接触地面的部分。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

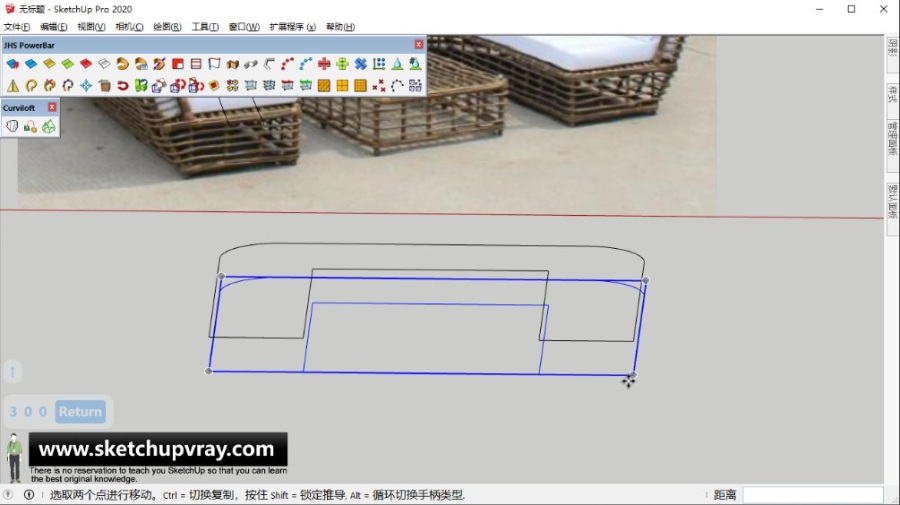

  • 第09步:选中坐凳下部的那个群组对象,只选中两侧和背后两个位置的边线,对其进行缩放,适当地往内收一点。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

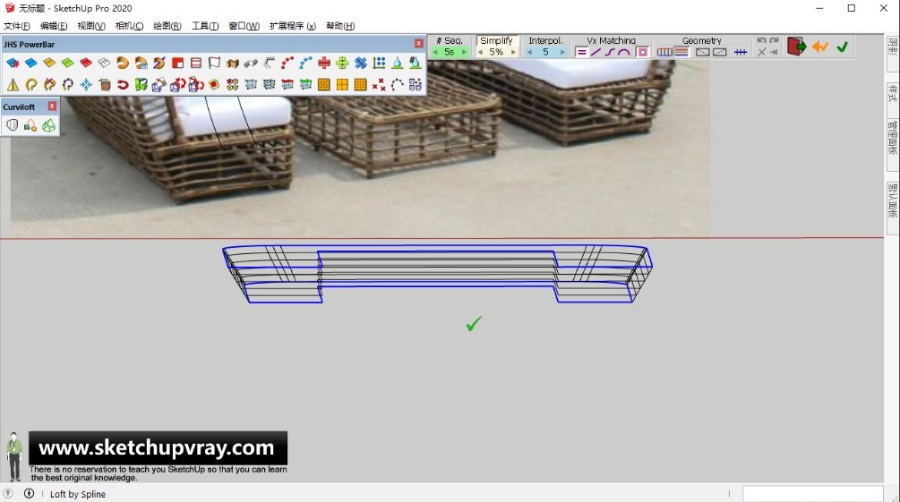

SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

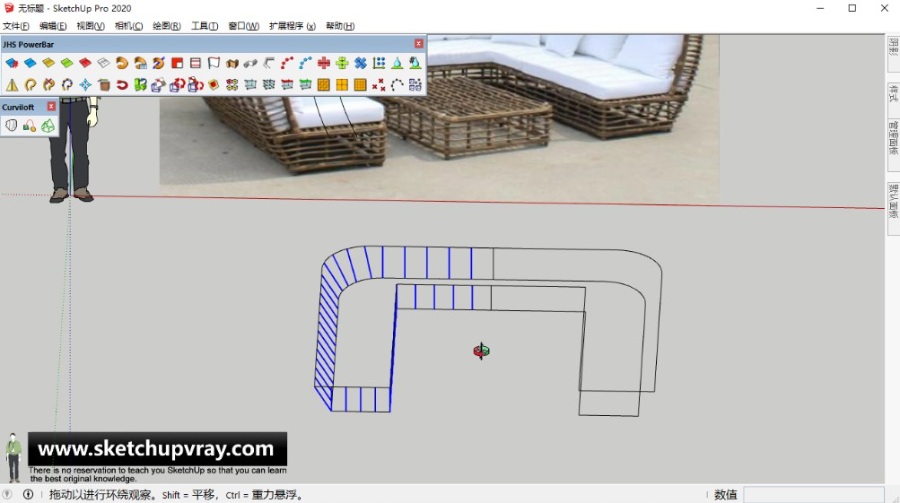

  • 第11步:水平结构线提取完后,就要来画竖向结构线,因其是左右对称的,我们可以只画出一半,另一半用镜像功能得到。这一步呢我是利用直线工具直接画出来,再移动到位。记得将全部画好的各部分对象单独创建为群组,方便后续建模。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

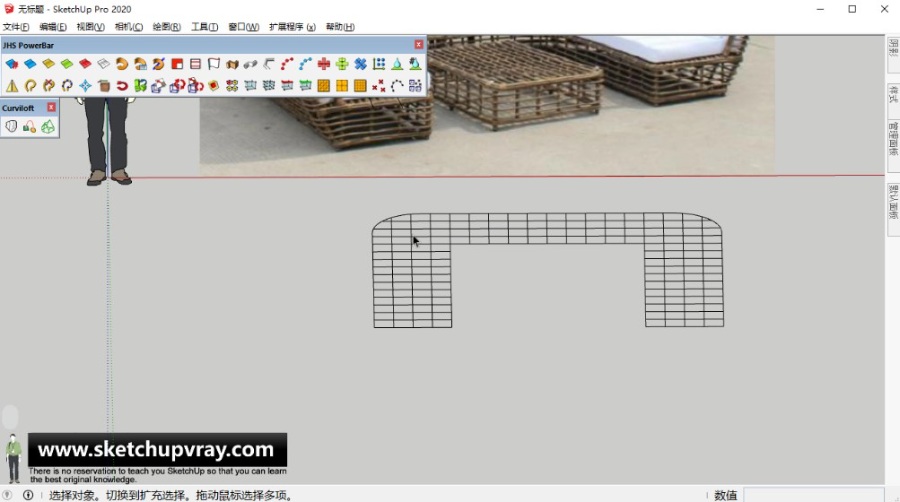

  • 第12步:坐凳的凳面部分也要画,不可能上面是空白的,如何来支撑坐垫呢。也是用的基本工具得到,同样要记得把所有对象创建成组。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型
  • 第13步:将前面几步创建的好的群组对象移动到一起组合起来。这一步比较重要,因为左右两个靠背是不一样高的,需要小小地调整一下。先将左边那个靠背利用缩放工具的镜像复制功能把右边那个靠背复制出来,并且要移动至相应的位置。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

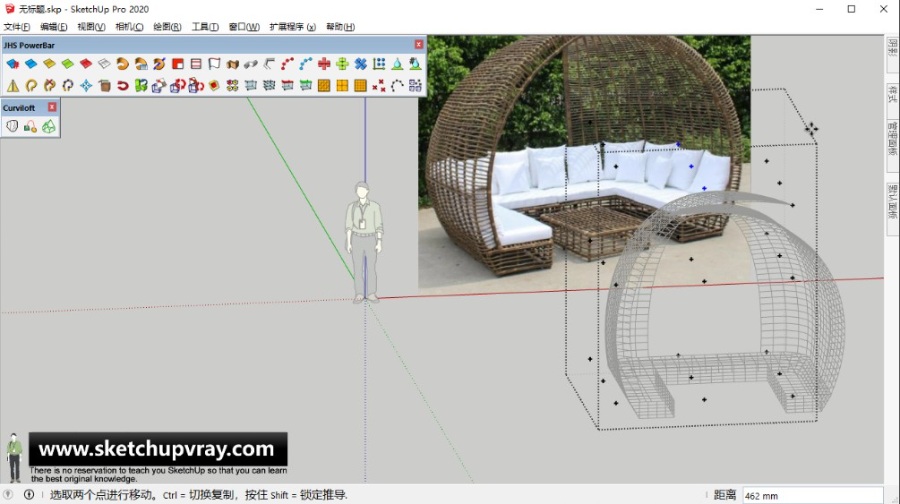

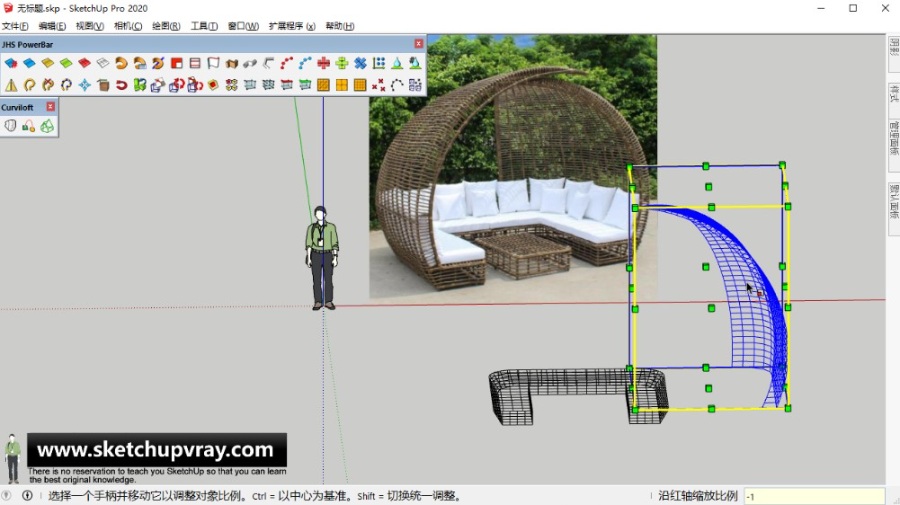

  • 第14步:选中一个靠背,点击JHS工具栏-JHS POWERBAR(CadFather) 中的自由变形,这里会出现一些控制点。进入这些控制点的群组,对那些控制占进行移动来改变对象的形态,直到两个靠背处于一上一下的位置即可。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

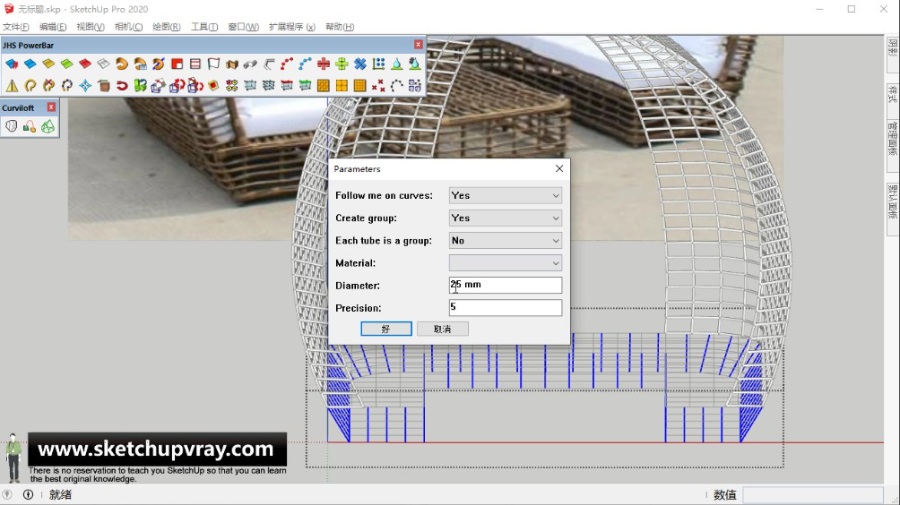

  • 第15步:分别对得群组对象里面的结构线执行JHS工具栏-JHS POWERBAR(CadFather) 中的线转圆柱的命令,我在这里没有考虑周全,导致后续建模有些小问题,不过呢这个也提醒我们建模的思路有多么重要。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型
  • 第16步:接下来就是对各部分对象简单地赋予材质。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

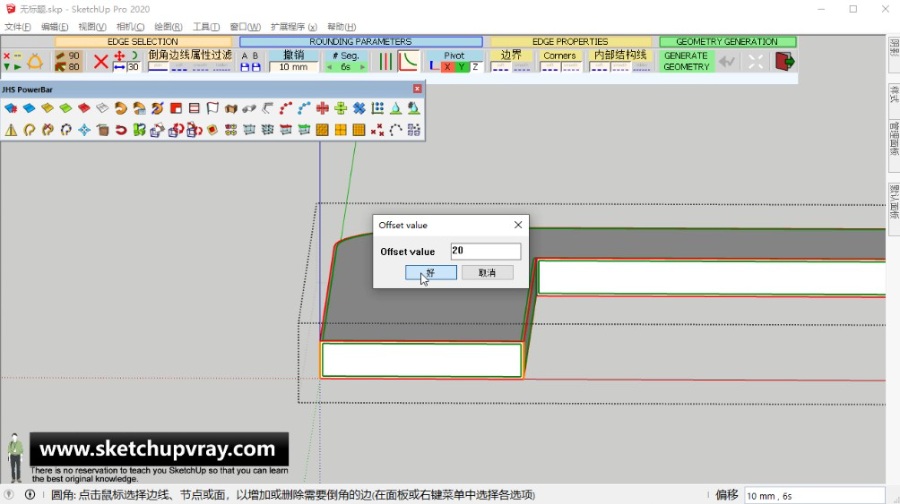

  • 第17步:整个沙发结构做出来了,但是没有坐垫也不行。利用前面绘制的坐凳水平剖切面,简单地封面后,将其推拉出一定厚度,最后还要将棱角圆弧化。当然就要用到三维倒角-FredoCorner(Fredo)插件,还是用到里面的倒圆角命令。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型

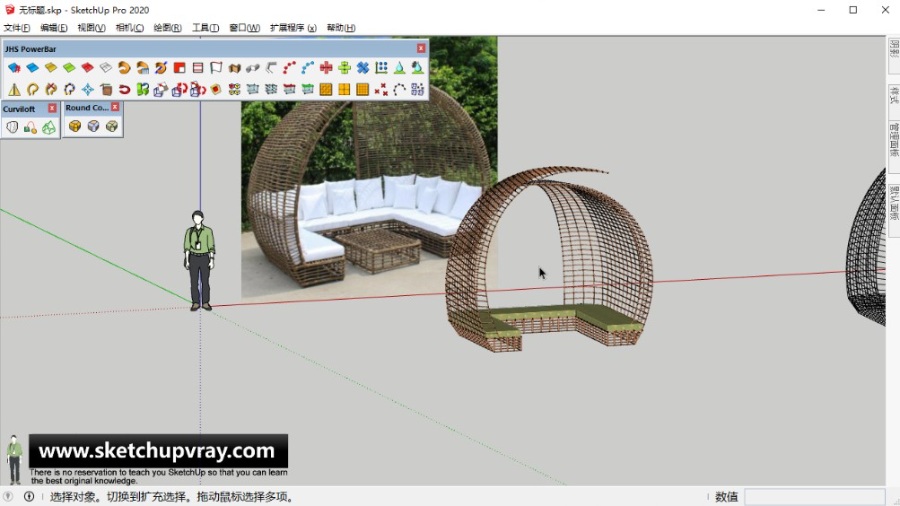

  • 第18步:同样地,也对坐垫简单地赋予一下材质。这样一个编藤沙发就大致创建好了,虽然很多细节都没能很好地处理,不过从中了解一下建模思路也是很不错的。
SketchUp草图大师SU创建紫叶户外庭院花园编藤沙发模型
