SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

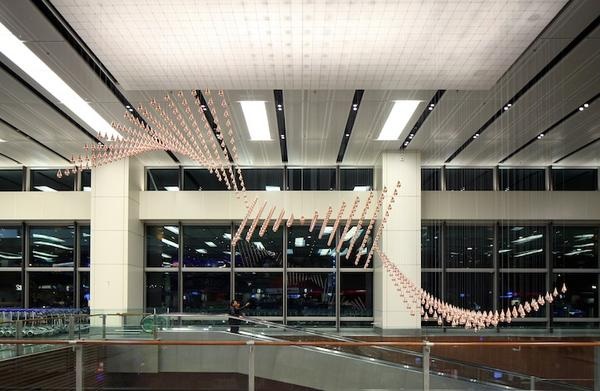

从单一颗水珠来看,其实就是很简单的上下移动,但是 608 颗水珠交互作用就会变得相当壮观,就像机场内下了场金色的细雨,光滑的表面反射出温暖华丽的光泽,像珠宝一样既浪漫又美丽......模型首次创建总用时约8分钟。您通过本文可以查看创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:https://www.mydesy.com/kinetic-ra
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

插件解析:

这个模型在创建过程中用到了两种主要插件。第一个是JHS工具栏,主要是使用里面的焊接线条和添加顶点命令、还有将组件和节点进行替换命令。第二种插件是TIG常用工具栏插件,用到里面的双轨放样转网格。......选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

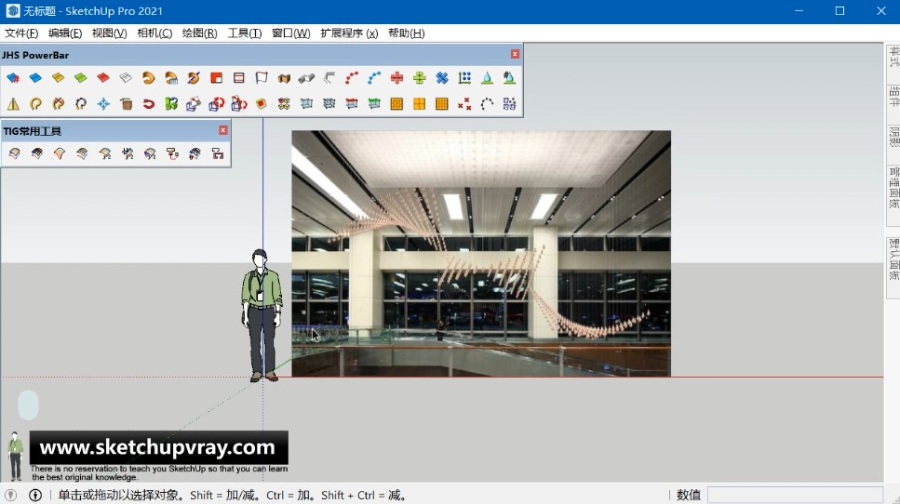

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置
  • 第02步:观察目标模型的一个整体形态,水滴的布置方式可以看成是多条直线有一定的交错角度布置而来。现在就开始创建模型,首先用矩形工具,在水平面上绘制一个正方形,再画出一条对角线。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

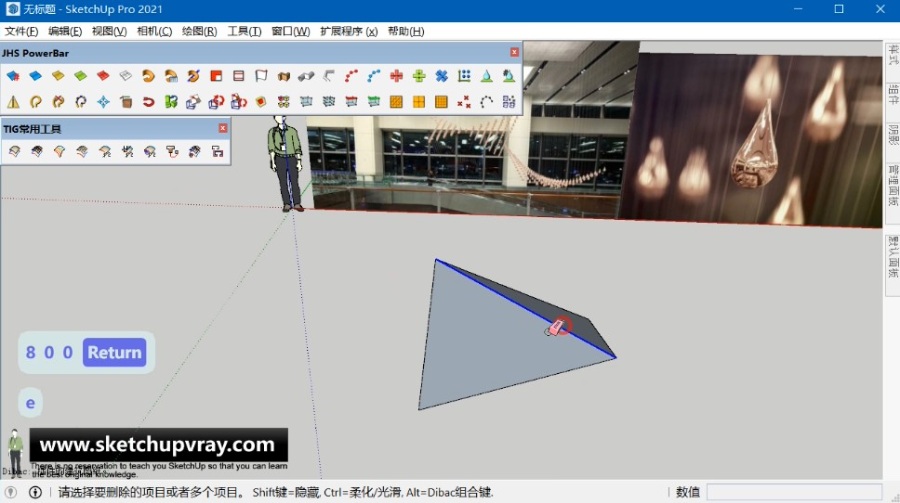

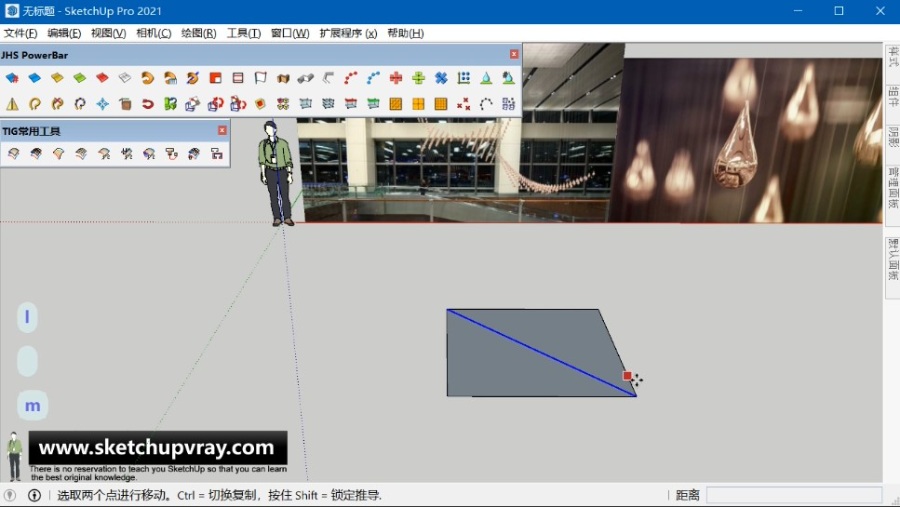

  • 第03步:选中这条对角线,锁定蓝轴,向上移动一段距离,接着删除这条对角线,留下了四条边线。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

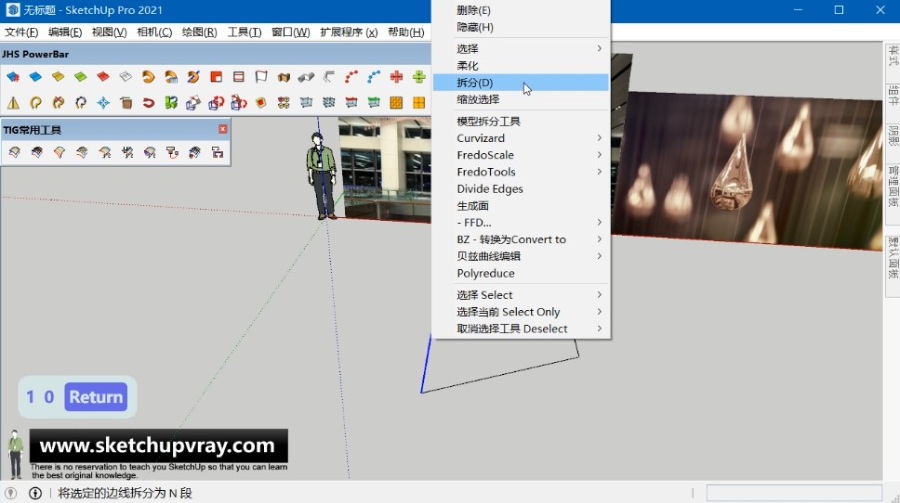

  • 第04步:分别对四条边线进行拆分,分成10份。如果嫌麻烦,可以利用Fredo 工具箱-Fredo Tools(Fredo) 插件中的拆分边线工具,我这里没有使用,毕竟只有四条边线,耽误不了多少时间。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

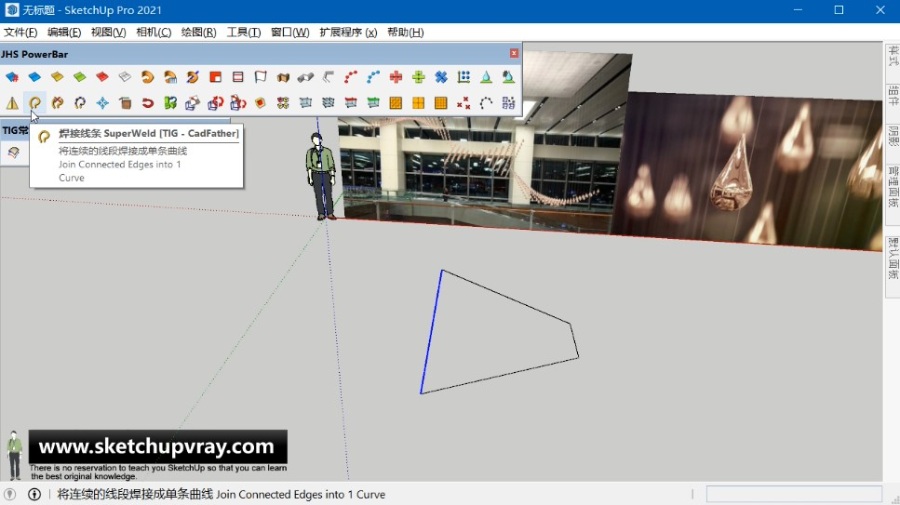

  • 第05步:这一步是很有必要的,会用JHS工具栏-JHS POWERBAR(CadFather)焊接线条命令,然后把拆分后的四条边线焊接起来,但是您会发现焊接之后的边线依然显示是由10 段线组成的。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

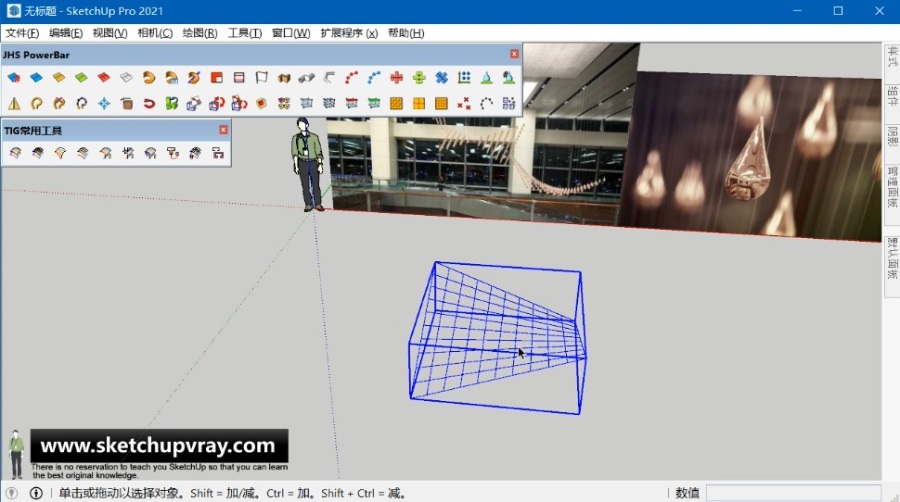

  • 第06步:我们发现水滴装置的布置方式很有规律,且在任意一条轮廓线和路径线的交点处,那我们只需要得到轮廓线和路径线就好。到这里您应该明白了,就是会用TIG常用工具栏-ExtrudeTools-Full Set(TIG)中的双轨放样转网格命令,来得到轮廓/路径线。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

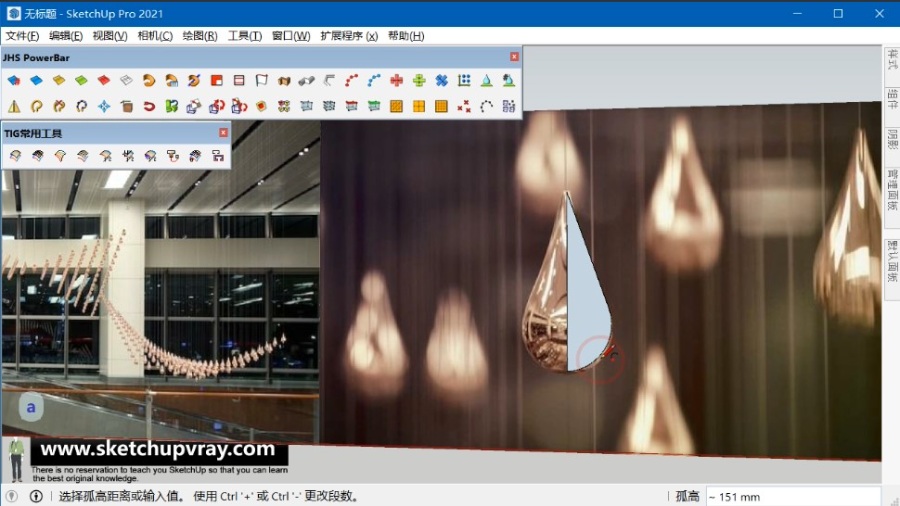

  • 第07步:参考水滴的大样图,借助SketchUp的直线工具和画弧工具,画出水滴的断面。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

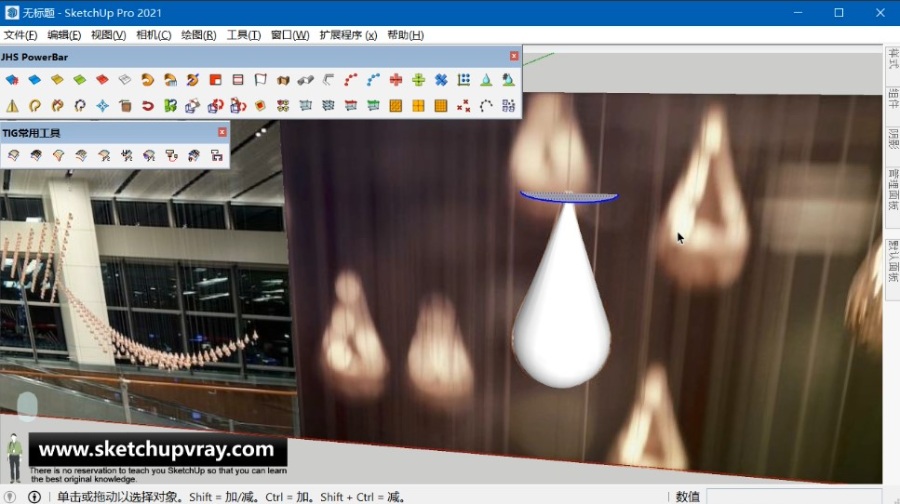

  • 第08步:再在水平面上绘制一个圆形,这个圆形的圆心与断面的旋转中心线处于同一竖直线上。然后利用路径跟随命令,得到水滴。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

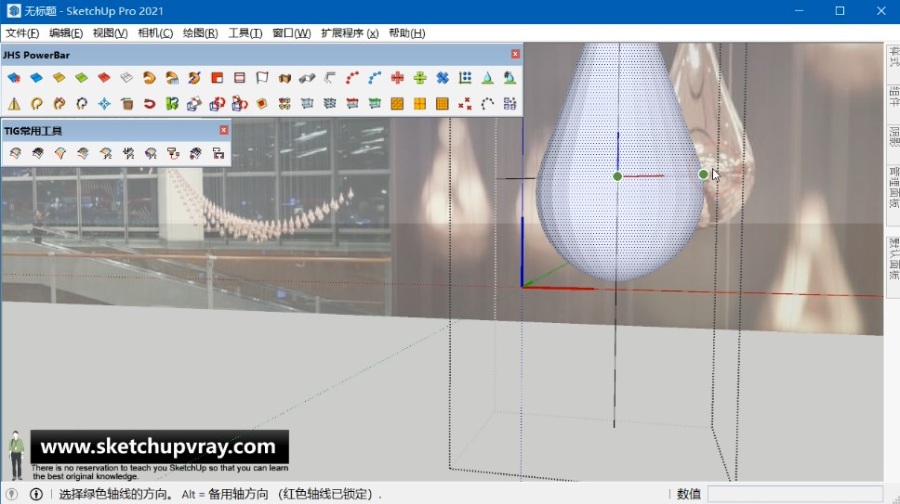

  • 第09步:记得这个时候是将水滴模型创建成组件。接着在工具菜单栏下有个坐标轴命令,将水滴模型组件的坐标轴进行修改至正中。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

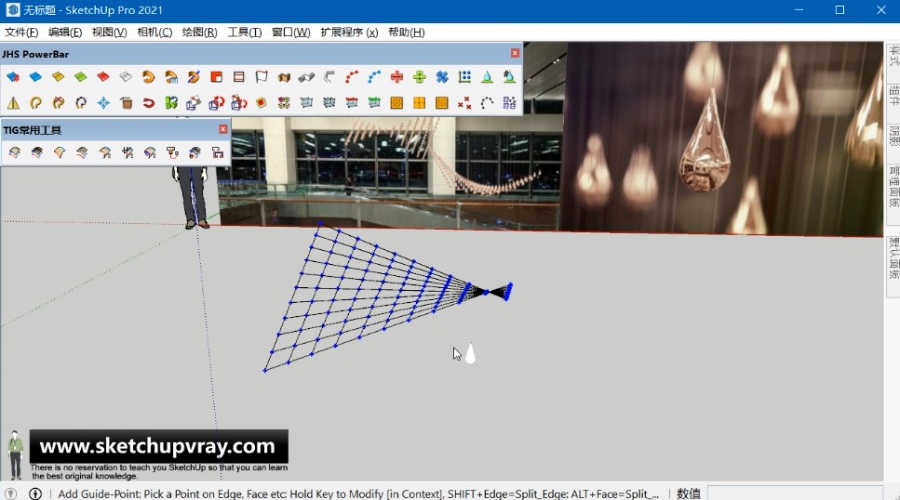

  • 第10步:把前面得到的路径/轮廓线群组对象炸开,只需要右键单击炸开模型即可,也可使用快捷键。然后选中所有路径/轮廓线,点击JHS工具栏-JHS POWERBAR(CadFather)添加顶点命令,这时路径线与轮廓线相交处就生成了一个顶点,默认选中。在这里我们先将这些顶点创建为群组。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

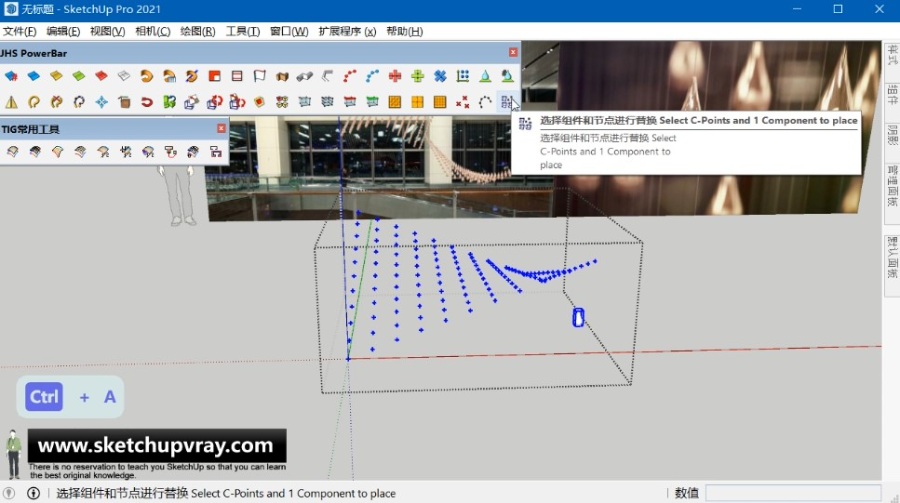

  • 第11步:把水滴组件复制到顶点群组中去,然后全部选择顶点和水滴组件,单击JHS工具栏-JHS POWERBAR(CadFather)选择组件和节点进行替换命令,在每一个有顶点的地方都会被水滴组件代替。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

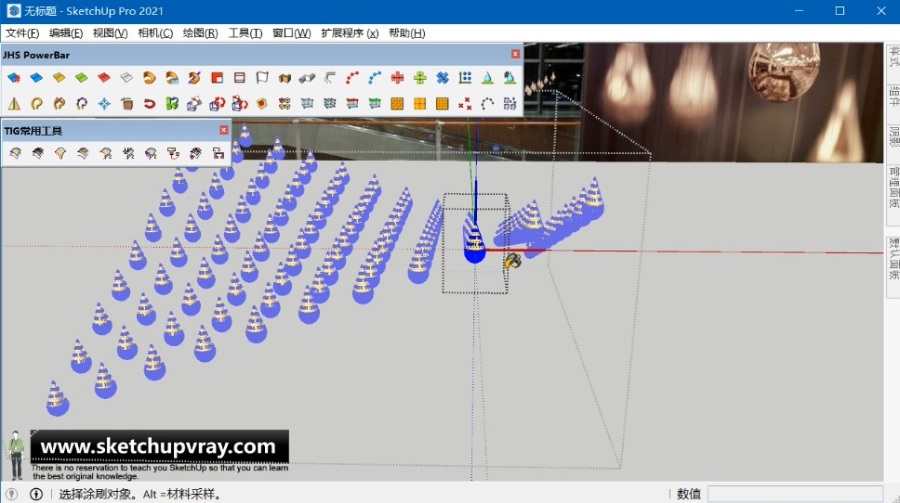

  • 第12步:把多余的水滴组件删除,双击对水滴组件进行编辑,赋予材质。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

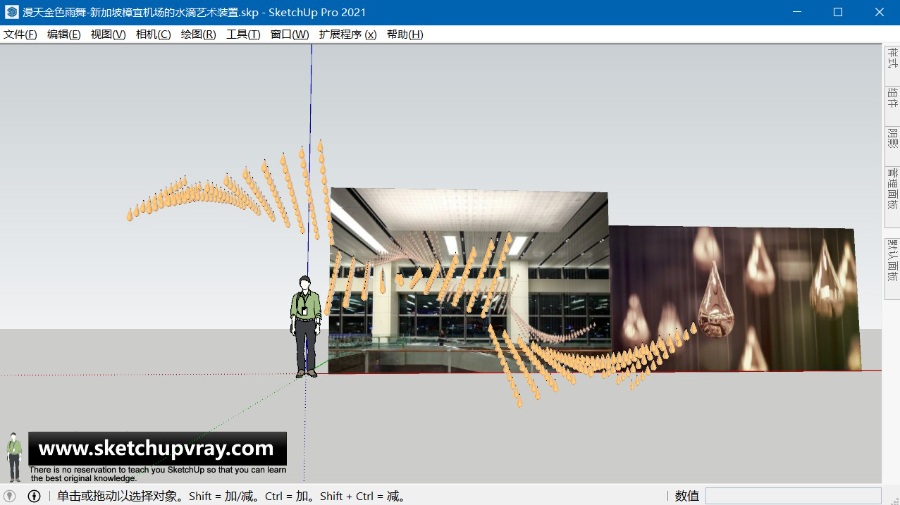

  • 第13步:退出群组状态,然后把整个水滴装置群组进行移动复制出来两份,再移动到合适的位置,那这样水滴艺术装置就算创建好了。
SketchUp草图大师SU创建漫天金色雨舞-新加坡樟宜机场的水滴艺术装置

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
