指环天桥在两侧都提供了人行道和自行车道,能满足不同人们多样的需求,承载更多交通流量......模型首次创建总用时约10分钟。您通过本文可以查看创建指环天桥的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://baijiahao.baidu.com/
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

插件解析:

这个模型共使用了三个插件,一个是JHS工具栏插件这个插件在这里主要用于焊接线条和拉线成面,也就是将焊接起来的线拉出一个面第二个是贝兹曲线插件,这个插件主要是用来绘制曲线,虽然也可以使用圆弧工具和直线工具配合,能绘制出曲线,相对来说,使用插件要节约不少时间。第三个是曲面放样插件,这个插件主要是采用第二个大类 路径放样,需要知道放样截面和路径。如果知道使用插件的话,应该是能非常快速的完成模型创建。不过,这里还运用了一些基本工具……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建指环天桥模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件。

图文解析:

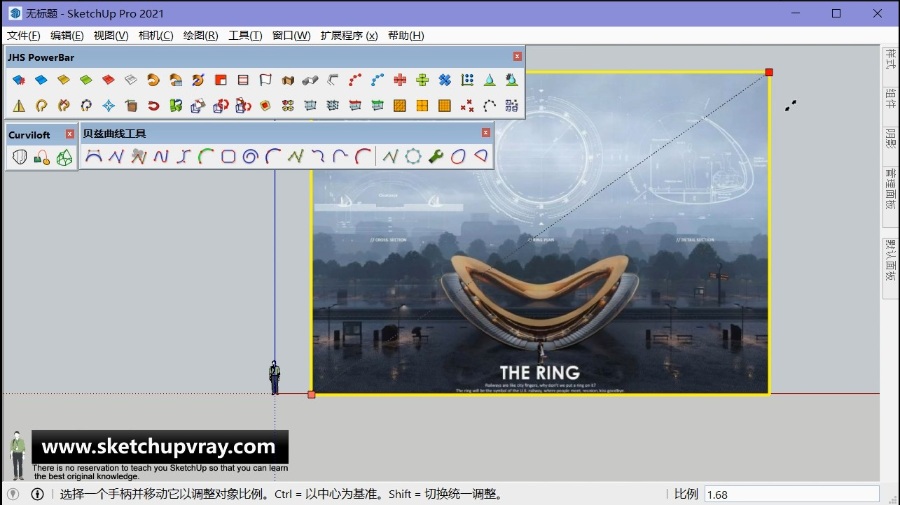

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

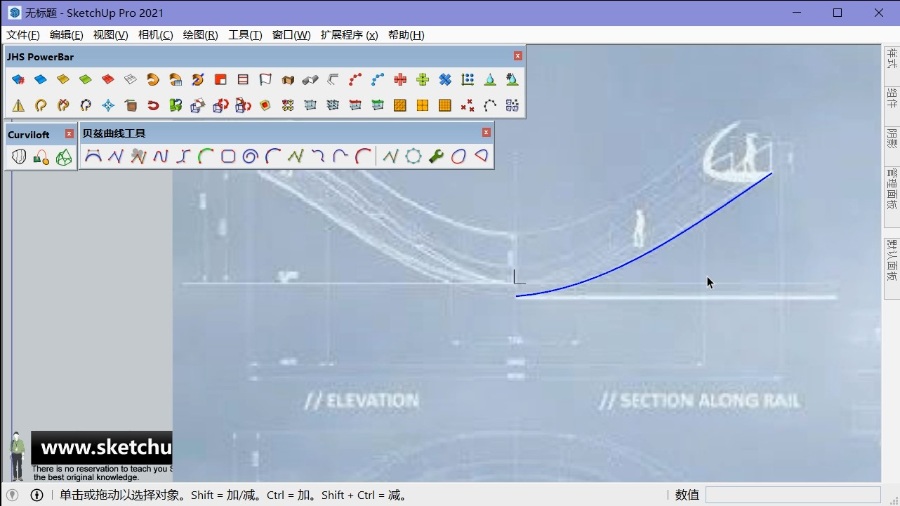

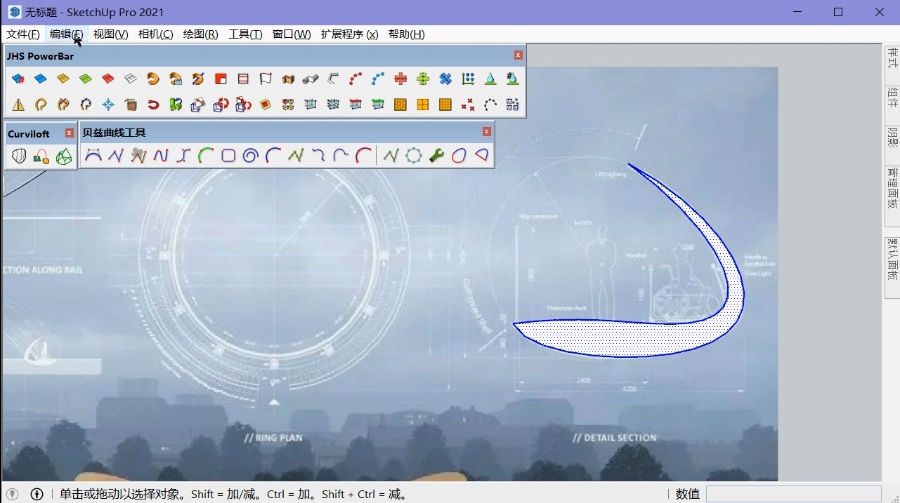

首先根据天桥的断面图,沿着天桥底边使用贝兹曲线工具描出底边线,画出来有偏差,可以右键单击编辑贝兹曲线进行调整。另在天桥正中心画一个标志(我这里是画了个L),单独创建一个群组,用这个对象来确定中心位置。

SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

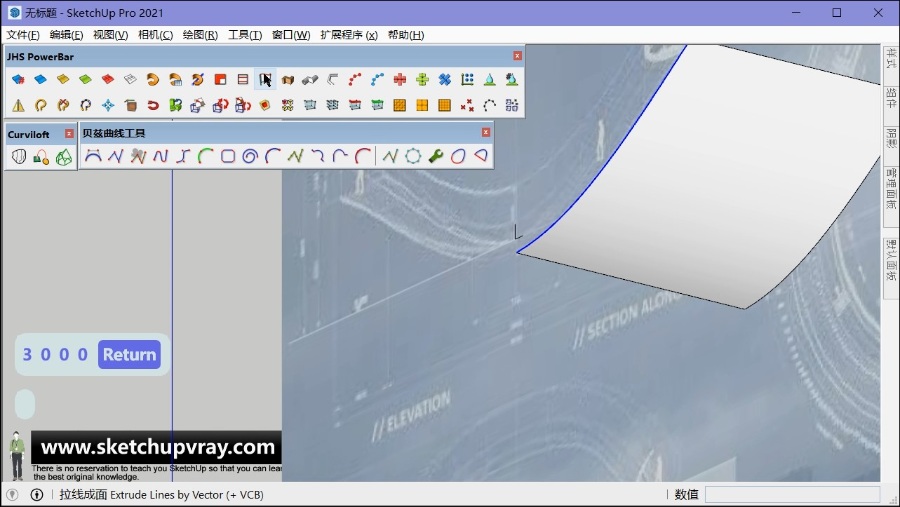

  • 第03步:调节好曲线位置后选中曲线点击JHS工具栏-JHS POWERBAR(CadFather)中的拉线成面命令,将曲线拉出一个面来,并删除多余线。选择该曲面创建群组。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

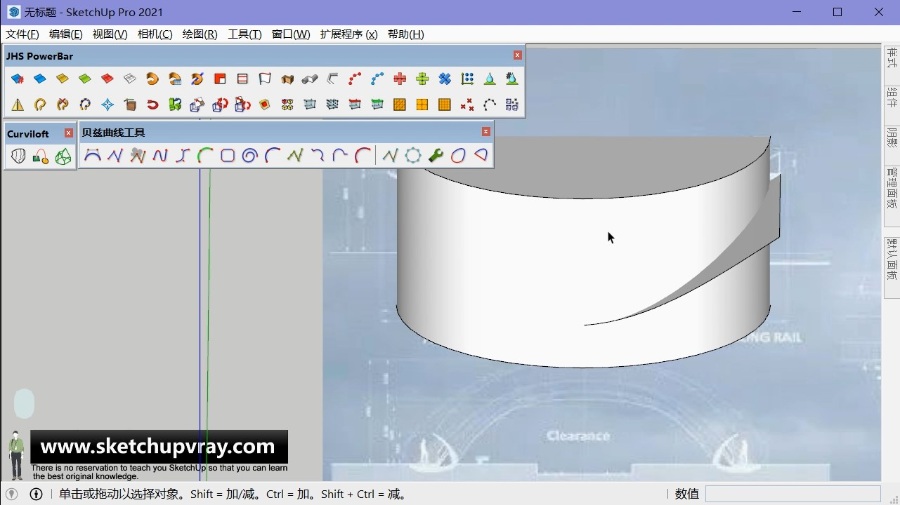

  • 第04步:以前面绘制的中心标志作参考,锁定蓝轴方向,等于是在水平面上绘制一个圆形,将圆形全部选择,创建一个群组。双击进入圆形的群组,激活SketchUp的推拉工具,将圆形推拉出厚度,保证能与前面创建的曲面完全相交。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

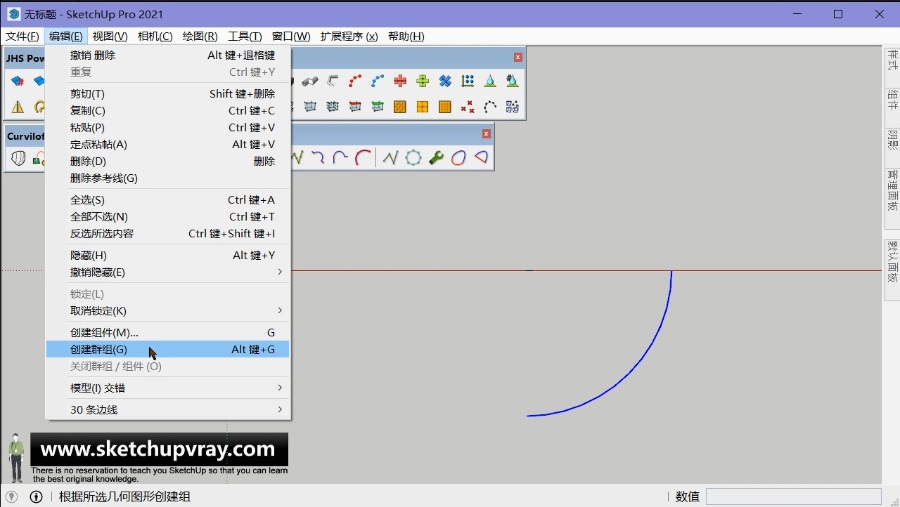

  • 第05步:同时选择两个群组,右键单击模型交错,删除圆柱群组和曲面群组,留下了模型交错生成的曲线(这个曲线就是天桥的1/4部分的路径线),删除多余部分,将剩下的对象创建成群组备用。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

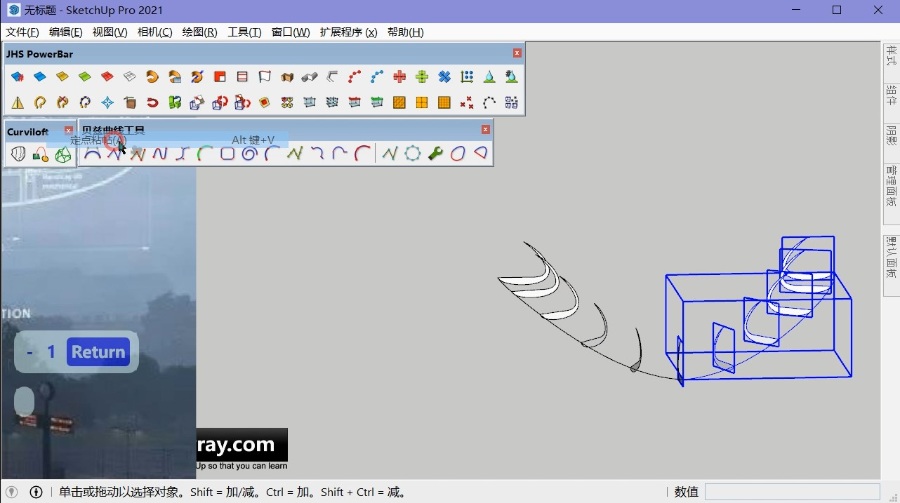

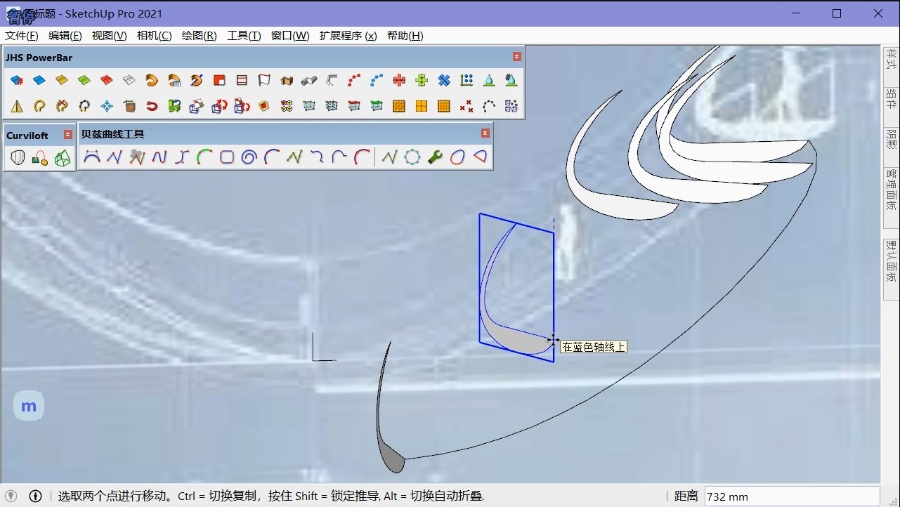

  • 第07步:利用SketchUp的缩放工具将上一步生成的组件调整到合适大小,移动到路径线的群组处,按一下CTRL键旋转复制出来几份,并将复制出来的组件使用SketchUp的移动工具,锁定蓝轴方向,移至与曲线相交。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

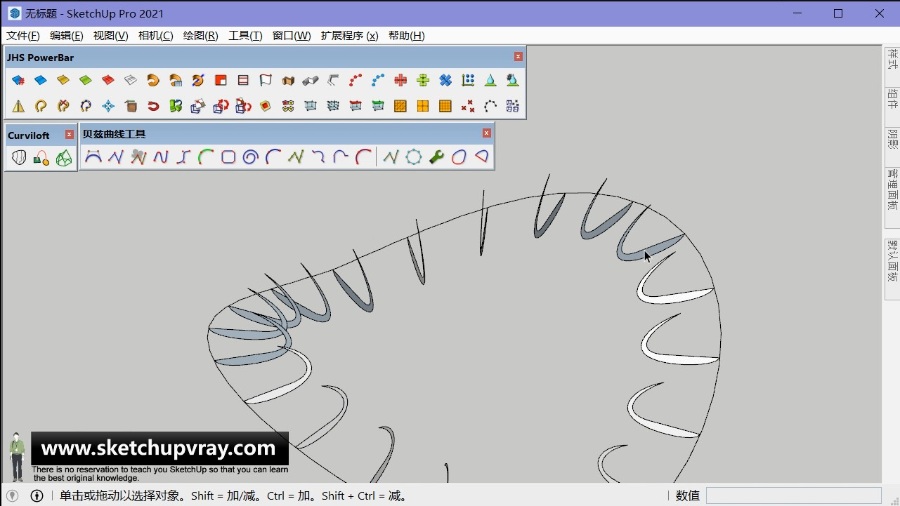

  • 第08步:我们前面基本把放样需要的对象(路径和断面)都创建完成了,这一步主要就是SketchUp的缩放工具进行镜像翻转命令,连续使用两次。我们先把6个断面组件和路径线群组移动复制一份到另一处进行下一步操作(避免中途发现步骤有误回退)。分别在红轴和绿轴方向上各进行一次镜像翻转,最后删除重复的组件。全部选择四个路径线群组,统一炸模型,再将路径线合并到一起,要保证路径线是一条环形闭合的线。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

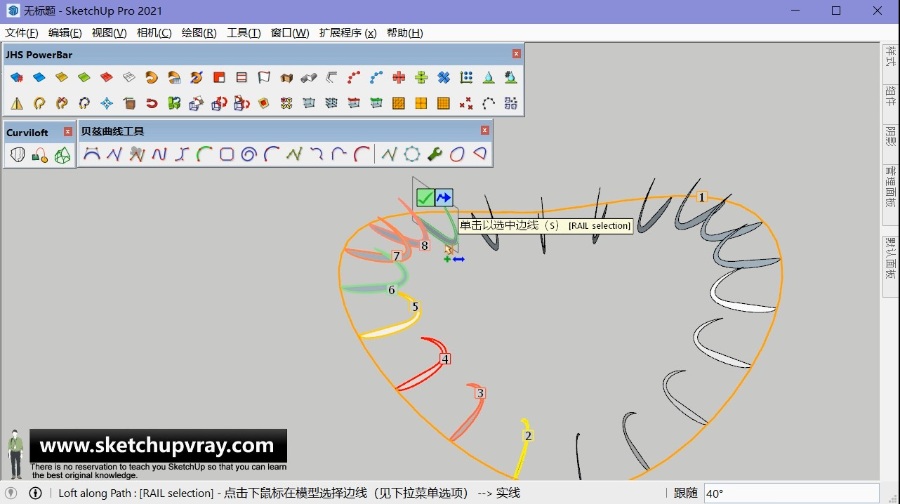

  • 第09步:接下来可以算是最后一步,点击曲面(loft)放样-Curviloft(Fredo)中的 路径放样 命令,第二个图标。依次点击选择路径线,断面组件(断面组件一定要一个一个挨着选,不能跳着选,示意如下),选择完对象后,点击绿色对钩。
SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

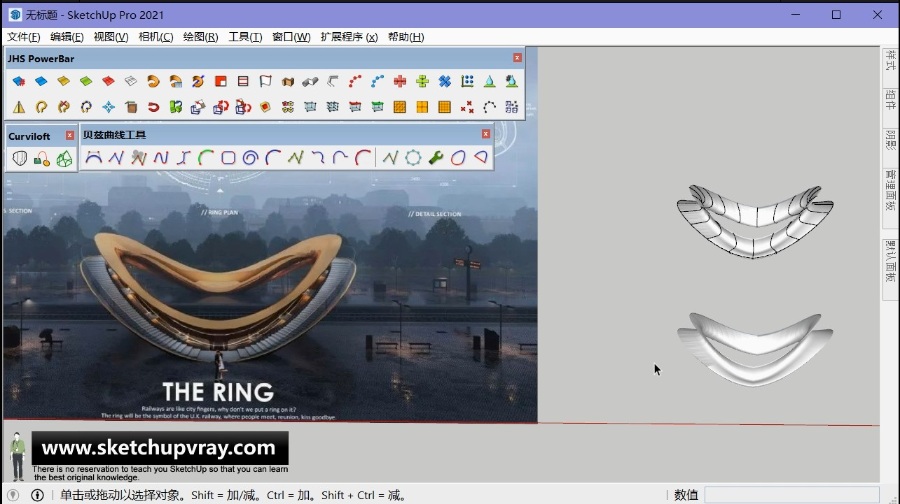

第10步:等待片刻,指环天桥外壳大致生成了,将生成的模型移动一份出来检查一下哪里需要调整,最后如有短线之类,可以适当进行柔化。那这个像戒指一样“戴”在铁路上的造型别致的天桥外壳就创建好了。

SketchUp草图大师SU创建铁路“手指”上的一枚戒指-指环天桥外壳

下面是少校录制的完整视频教程讲解,视频不加密,永久观看。如果您是本站VIP成员可以免费下载下来学习。
