SketchUp草图大师创建景观穿孔吕板异形参数景墙

前面发过一篇文章讲SketchUp图片干扰参数化,这里再发一篇文章,还是那个插件,但用的另外一个功能……模型首次创建总用时约3分钟。您通过本文可以查看创建景观穿孔吕板异形参数景墙模型的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://image.baidu.com/
SketchUp草图大师创建景观穿孔吕板异形参数景墙

插件解析:

不是有一句话,不是朋友不借钱,是你关系还不到位。我这里想说的是,不是SketchUp做不出来,是插件不到位^_^。只要有人愿意写一个能图像干扰的插件,就可以解决问题。所以做这个效果,就用一个“AS参数干扰”插件就可以了……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建景观穿孔吕板异形参数景墙模型用到的插件,主要2个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

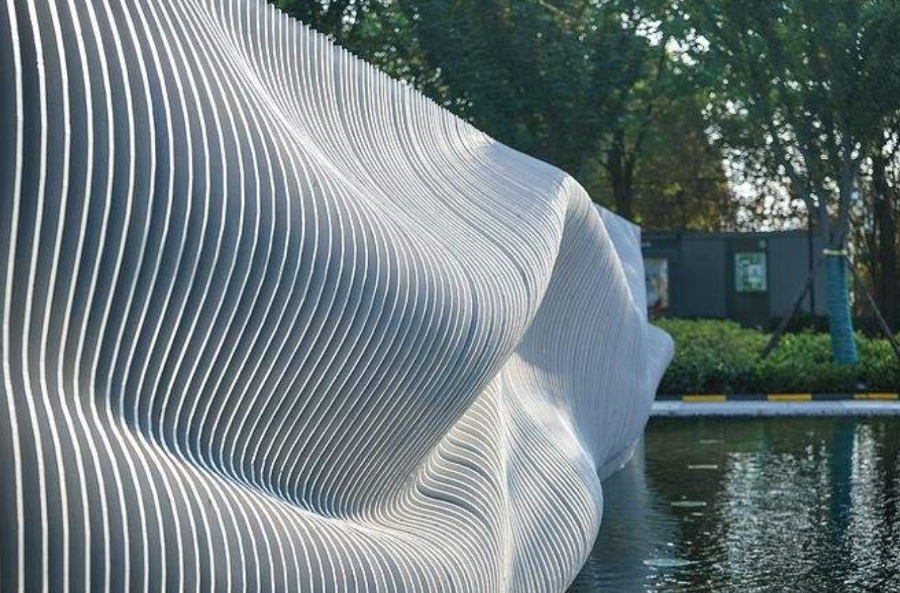

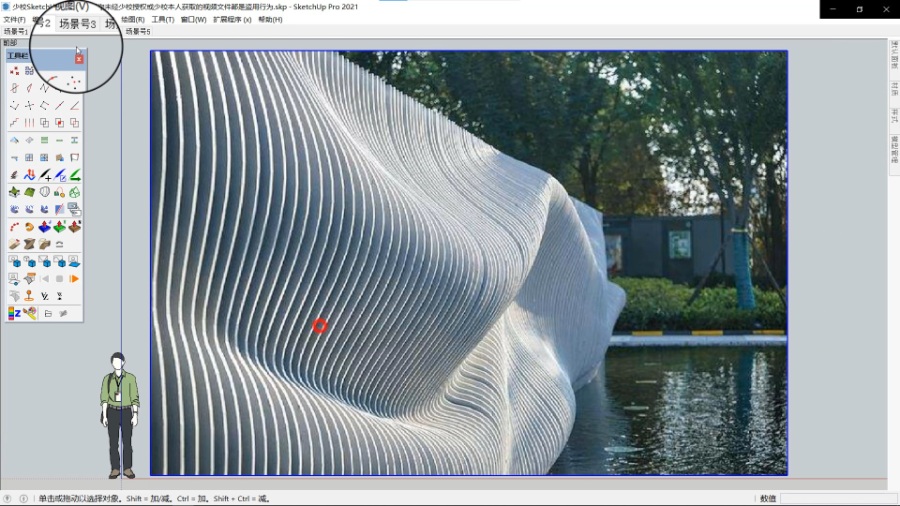

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

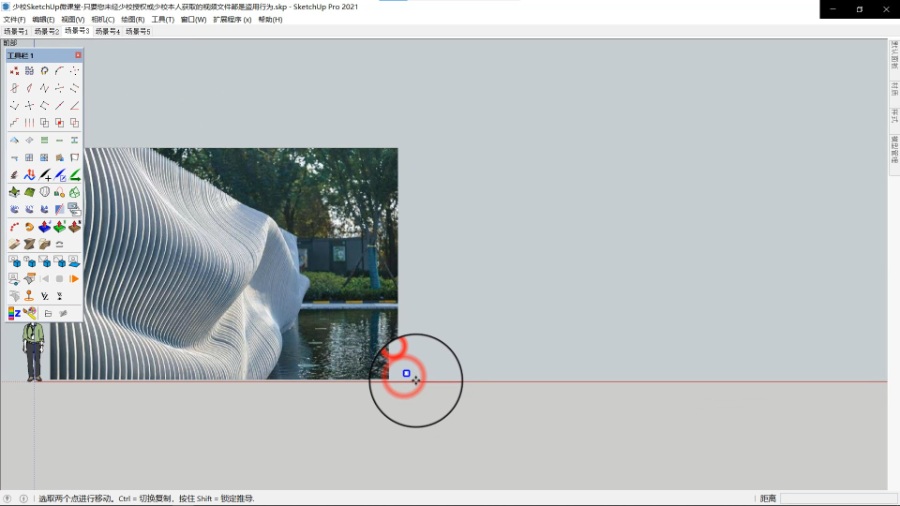

  • 第02步:画一个矩形,正方形或者长方形都可以。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

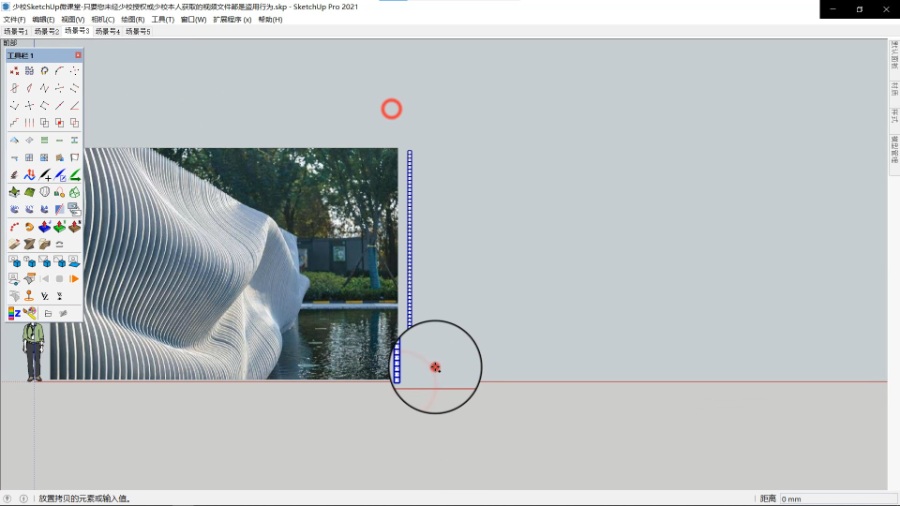

  • 第03步:将这个矩形进行阵列,阵列的份数尽量多一点,太少的话后面生成的曲面效果不好。
SketchUp草图大师创建景观穿孔吕板异形参数景墙
  • 第04步:刚刚前面阵列好的对象,再次朝另外一个方向进行阵列。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

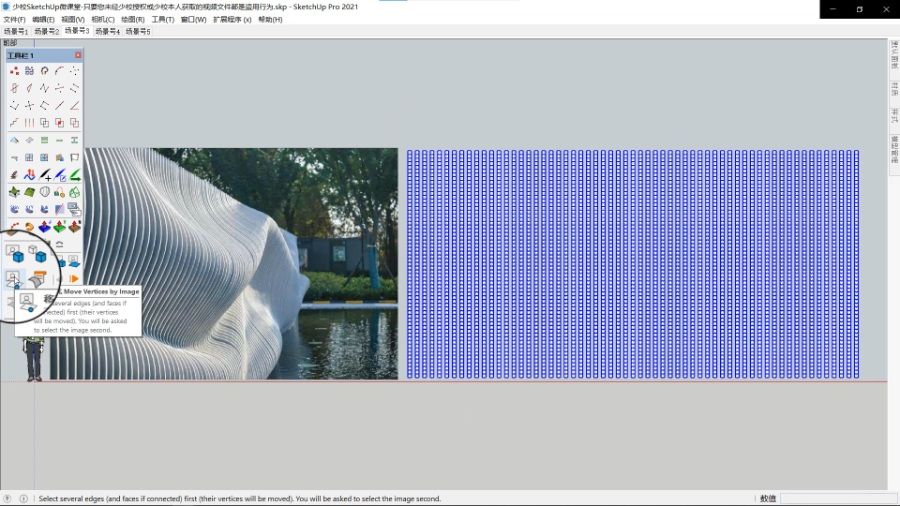

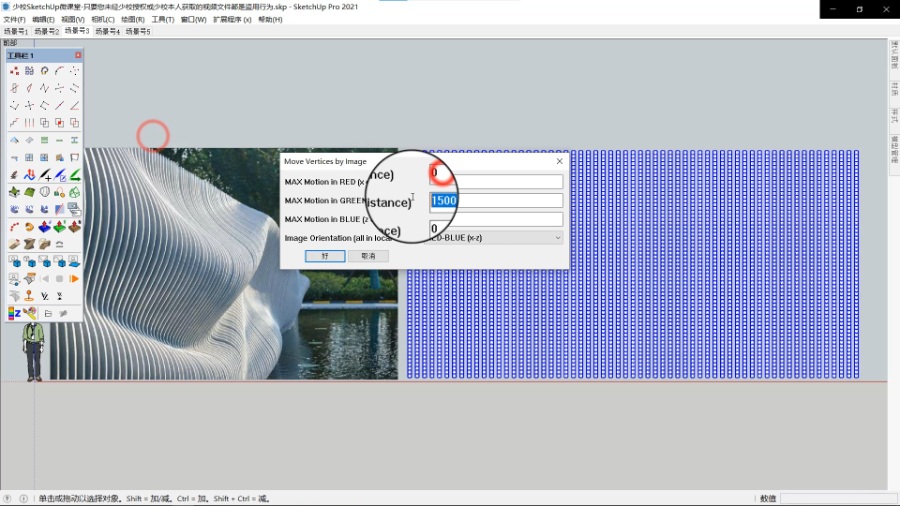

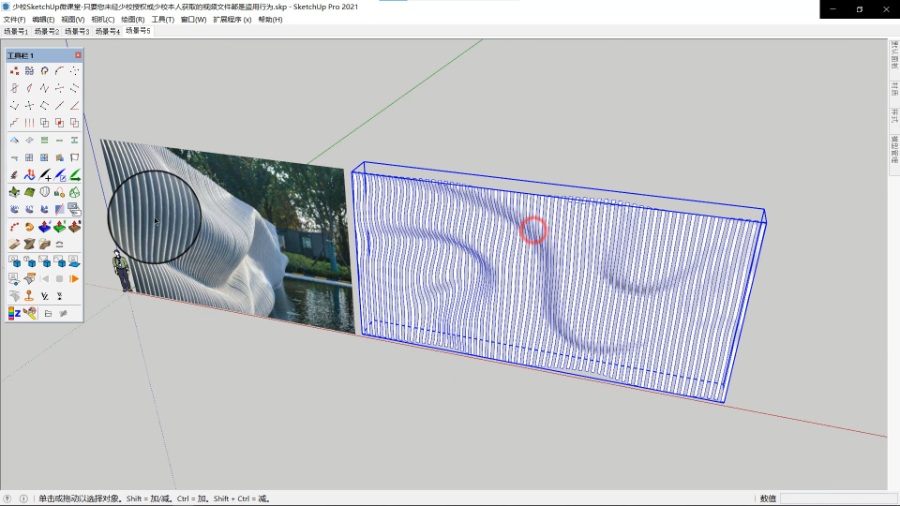

  • 第05步:全选阵列好的对象,然后单击AS参数干扰插件的第一个图标“图片干扰”,会弹出一个参数面板,我们在这里面设置好参数,并单击下面的“好”。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

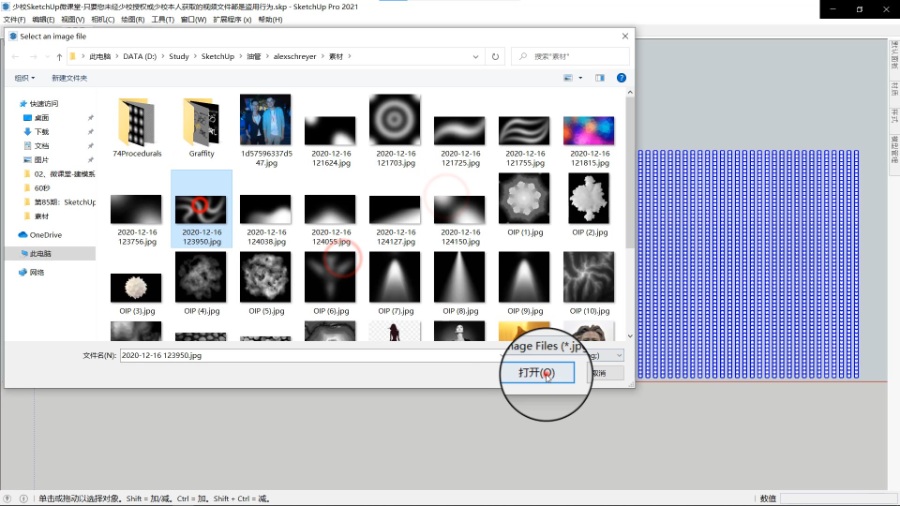

  • 第06步:接上步,您会发现马上会弹出一个面板,这个是让我们选择一张干扰的图片。我们可以选择任意一张图片来进行干扰操作,但如果效果更好的话,建议用黑白位图。
SketchUp草图大师创建景观穿孔吕板异形参数景墙
  • 第07步:干扰出来的效果就是这个样子,从建模的角度来看,基本已经到位了。简单、快速,还是比较绘力的。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

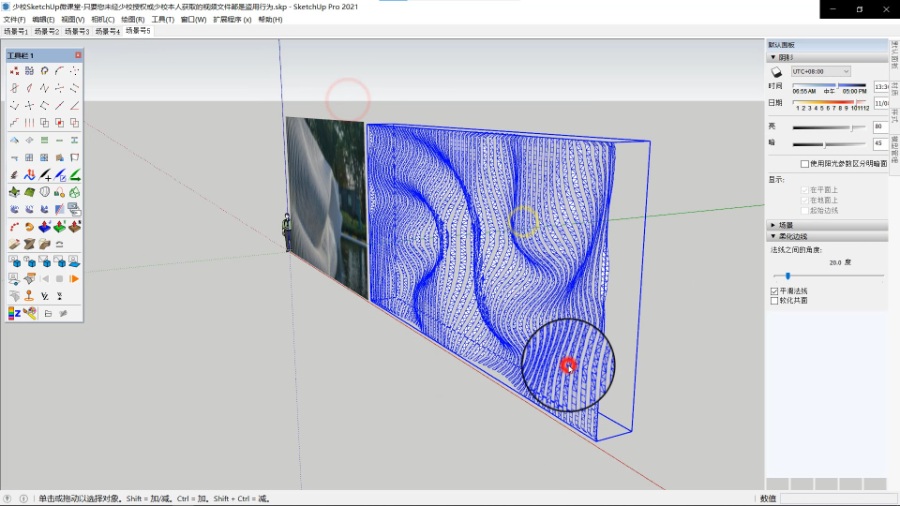

  • 第08步:将线进行柔化平滑边线的操作。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

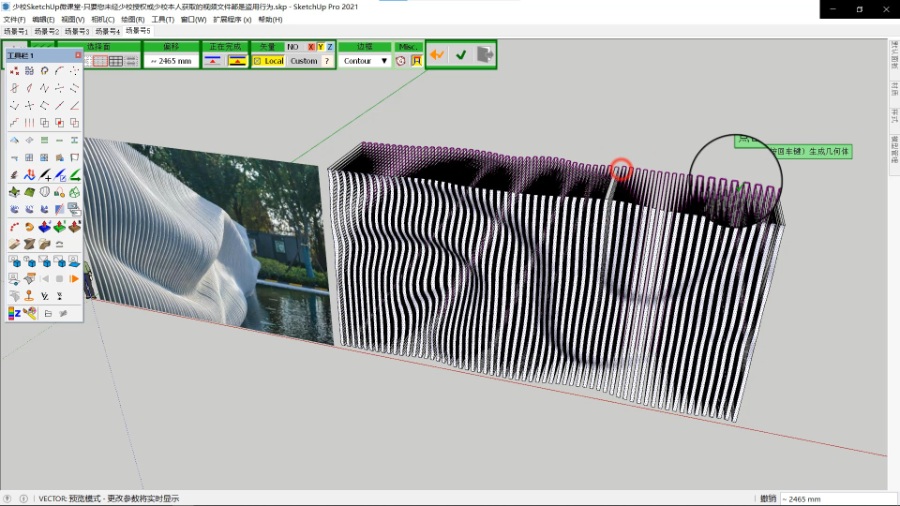

  • 第09步:这一步是对曲面利用超级推拉插件拉出一个厚度。
SketchUp草图大师创建景观穿孔吕板异形参数景墙

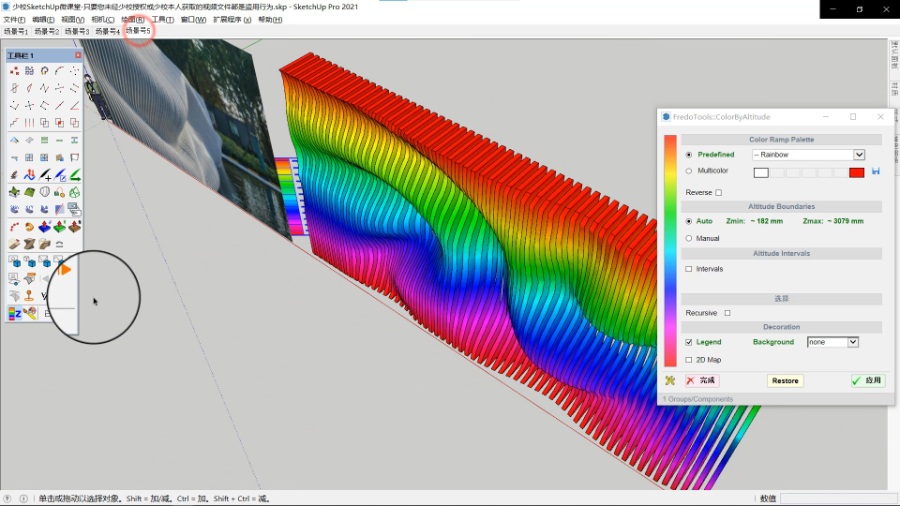

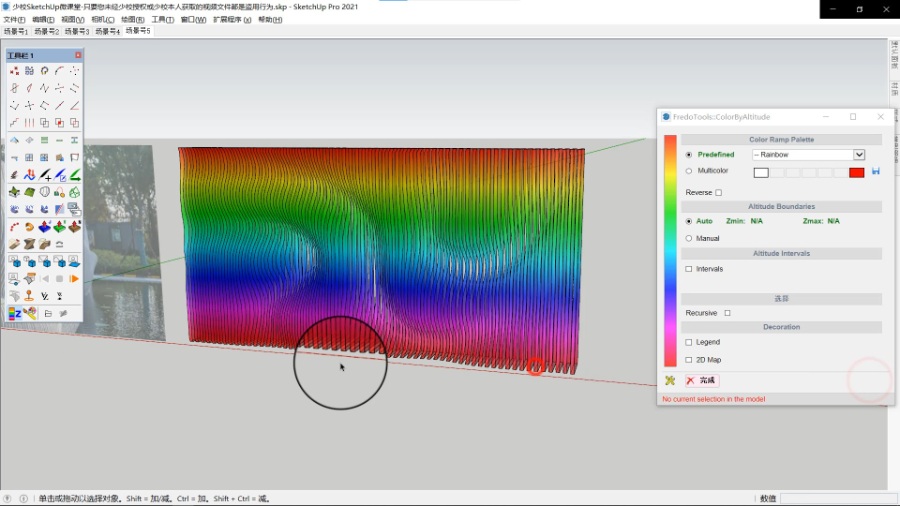

  • 第10步:这一步有点多余,是我自己小玩了一下,加了一个渐变颜色。
SketchUp草图大师创建景观穿孔吕板异形参数景墙
SketchUp草图大师创建景观穿孔吕板异形参数景墙

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建,感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习(视频观看方法:https://www.sketchupvray.com/announcement/2787.html)。

注:如果您喜欢本站愿意支持少校、或觉得积分使用很麻烦,可以考虑加入本站VIP,(链接:https://www.sketchupvray.com/announcement/2535.html)您只需要花49元或者99元就可以看整个网站了,一劳永逸!或者加入少校的SketchUp课程,直接晋级为SketchUp高手吧!
