SketchUp草图大师创建室内创意书柜

前一段时间SketchUp爱好者向我探讨这个室内创意书柜如何创建,因为没有时间没回复,这里做了下,希望能帮助到需要的朋友……模型首次创建总用时约4分钟。您通过本文可以查看创建室内创意书柜的完整图文教程,如果您是本站VIP会员还可以观看到原创视频教程。本文由少校-LA撰写的原创文章,参考图片来源于:http://image.baidu.com/
SketchUp草图大师创建室内创意书柜

前一段时间SketchUp爱好者向我探讨这个室内创意书柜如何创建,因为没有时间没回复,这里做了下,希望能帮助到需要的朋友。这个模型整体上来说,应该是不难的,就看里面那部分是用实体工具还是模型交错……

插件解析:

做这个模型一开始考虑的是布尔插件,发现布尔插件切割不出来,结果还是退回到原始的模型交错。这也让我又想起插件并不是万能的话了,有时候最有效的还是SketchUp的原生工具……选择插件通常有两种方式:一种是单独安装(自由轻便),一种是安装插件集(一劳永逸)。

单独安装:

以下是本文创建室内创意书柜模型用到的插件,主要3个:

插件集:

安装插件集也是一种不错的选择,您在任何一个插件集里面应该都可以找到上面提到的插件

图文解析:

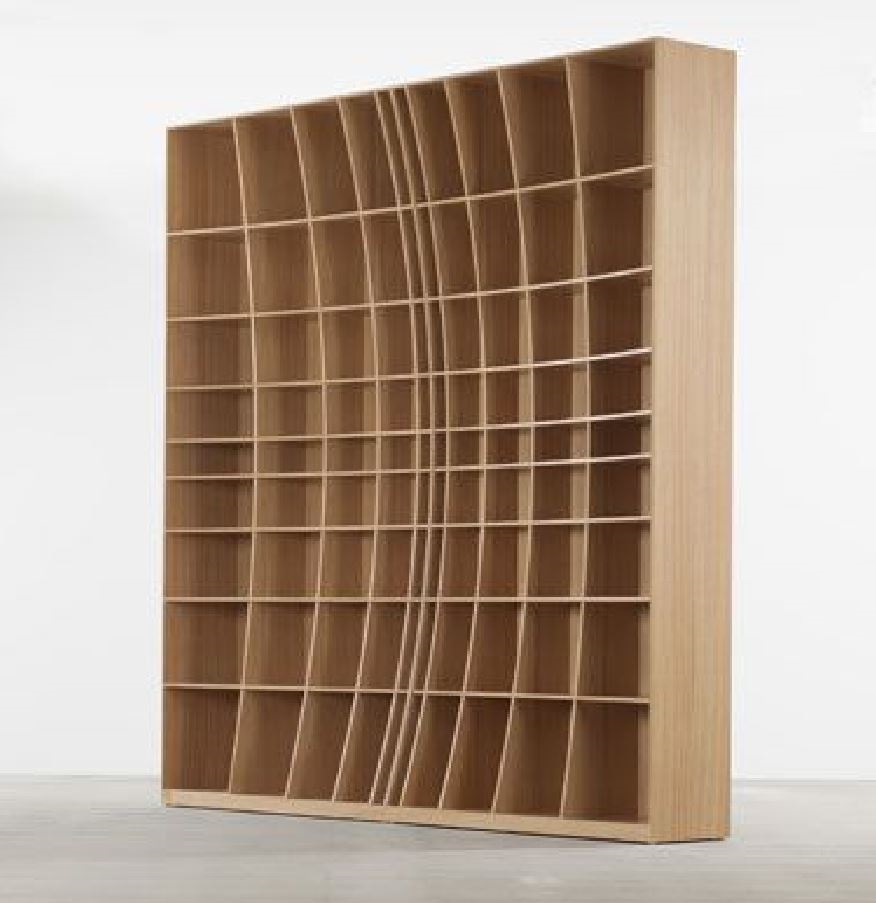

  • 第01步:将图片导入到SketchUp,主要用于参考使用。
SketchUp草图大师创建室内创意书柜
  • 第02步:画一个矩形面,这里给到的参数是2500mmx2500mm。
SketchUp草图大师创建室内创意书柜
  • 第03步:利用1001bit插件的分隔面板功能,快速生成柜体(这里仅做个模型,实际的家具设计与这个有区别的)。
SketchUp草图大师创建室内创意书柜
  • 第04步:在柜体上画一个矩形,并删除中间的面,只留下边线(因为只有边线,下图所示并不明显)。
SketchUp草图大师创建室内创意书柜
  • 第05步:利用起泡泡插件生成曲面。
SketchUp草图大师创建室内创意书柜
  • 第06步:将曲面进行柔化后,与柜体进行模型交错。
SketchUp草图大师创建室内创意书柜
  • 第07步:删除不需要的对象,只留下曲面的部分。
SketchUp草图大师创建室内创意书柜
  • 第08步:进一步删除中间不需要的面。
SketchUp草图大师创建室内创意书柜
  • 第09步:利用超级推拉插件,拉出厚度。
SketchUp草图大师创建室内创意书柜
  • 第10步:赋予材质后,完成操作。(因为首次创建,并没有反复测试,总用时大概4分钟左右。)
SketchUp草图大师创建室内创意书柜

思维演练:

我这里专门制作了60秒的思维演练短视频,您可以完整观看此模型的创建,感受SketchUp的建模魅力。同时也欢迎大家打卡练习,将练习的图片发布到本文留言评论区,我会及时看^_^!

视频教程:

下面由少校-LA录制的完整版视频讲解教程,您可以通过此视频进行自主学习(视频观看方法:https://www.sketchupvray.com/announcement/2787.html)。

注:如果您觉得积分使用很麻烦,可以考虑加入本站VIP,(链接:https://www.sketchupvray.com/announcement/2535.html)这样可以看整个网站了,一劳永逸!或者加入少校的SketchUp课程,直接晋级为SketchUp高手吧!
